全固態電池因其卓越的能量密度和本質安全性，被公認為下一代電化學儲能技術的領跑者。在眾多負極材料中，硅 (Si) 負極憑借高達 3579 mAh g-1的理論比容量（接近金屬鋰的 3860 mAh g-1以及適中的工作電位，成為SSBs最有前景的選擇之一。然而，Si負極在實際應用中面臨著嚴峻的挑戰：其與硫化物固體電解質LPSC之間糟糕的（電）化學兼容性，以及遲滯的界面動力學，導致了嚴重的可逆性差和庫倫效率低下。

目前，Si基SSBs在半電池配置下的首次庫倫效率 (ICE)通常僅為 78-90%，而在搭配商業化正極的全電池中甚至難以突破 85%。研究表明，初始充放電過程中的不可逆鋰損失主要來源于兩方面：一是用于形成固體電解質界面 (SEI)的鋰消耗 (C-Li)，二是由于界面和體相傳輸動力學不足導致的動力學受困鋰 (K-Li)。

為了解決這一行業痛點，本文提出了一種創新的表面鹵化工程策略。該策略利用鹵化物化學的獨特性質，通過引入氯化鋁與硅顆粒表面的原生氧化層反應，成功構建了高穩定性的界面，顯著提升了電池的可逆性和循環壽命。

01

原位構筑人工界面相

硅顆粒表面通常覆蓋著一層天然的、離子/電子絕緣的非晶二氧化硅鈍化層，這是導致界面阻抗高、鋰傳輸受阻的主要原因之一。研究團隊巧妙地利用了AlCl3作為路易斯酸催化劑與 SiO2之間的熱力學反應活性。

通過簡單的混合加熱工藝（180°C），AlCl3能夠將硅表面的 SiO2層轉化為含Al(Si)OCl的復合表面層（文中標記為 SA 層）。這一過程不僅消除了阻礙傳輸的氧化層，還生成了具有更好離子/電子傳輸能力的鹵氧化物界面。高分辨透射電鏡和 X射線光電子能譜 (XPS) 證實，處理后的硅顆粒表面完全被 crystalline 的含氯層覆蓋，且該層在電化學循環中表現出優異的穩定性。

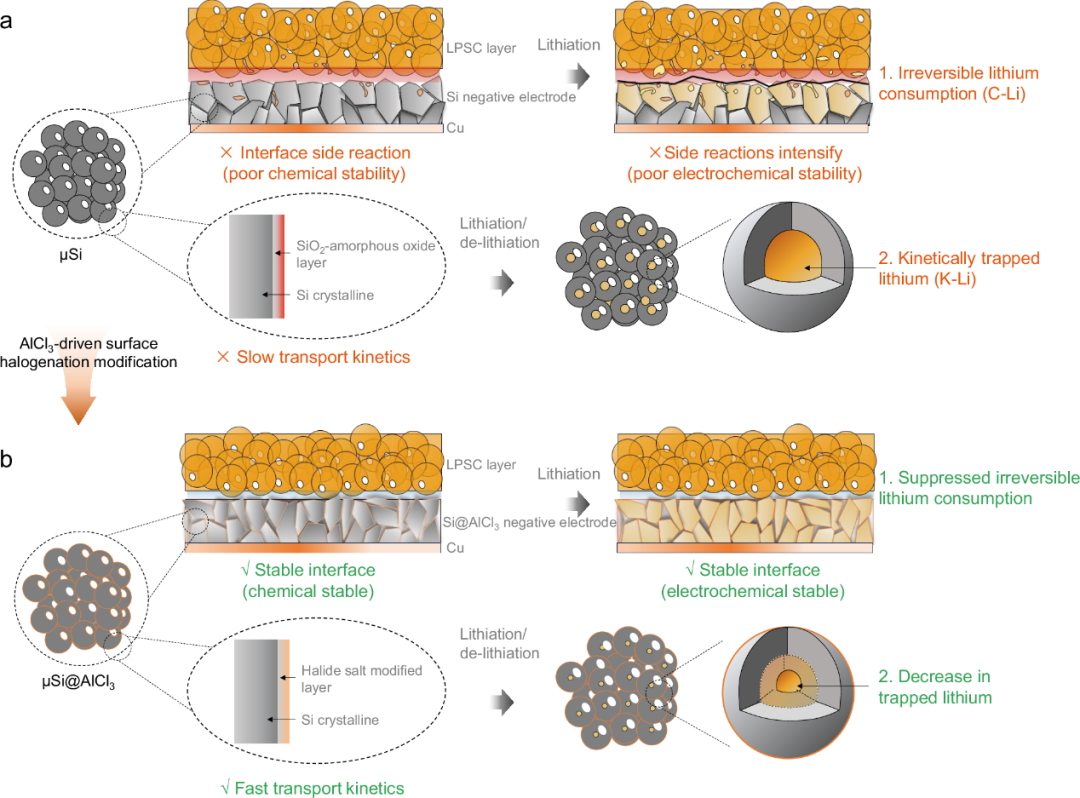

通過表面鹵化策略緩解不可逆鋰損失的機理

02

不可逆鋰損失的抑制機制

為了量化表面鹵化對不可逆鋰損失的影響，研究人員采用了中子深度剖析 (NDP)結合氣相色譜 (GC)技術。這是一種極具洞察力的組合表征手段：NDP 能非破壞性地探測鋰在電極深度的分布，而 GC 則能通過產氣反應區分“死鋰”的化學活性。

實驗結果表明，在原始 Si 負極中，大量鋰滯留在界面處用于 SEI 形成（C-Li 占比約 9.9%），同時體相內部也存在因傳輸受阻而無法脫出的鋰（K-Li 占比約 1.5%）。相比之下，Si@AlCl3負極的 C-Li 降至 7.5%，更驚人的是，其體相內的 K-Li 含量驟降至 0.1%。這說明改性后的界面不僅減少了副反應消耗，更打通了離子傳輸通道，極大地釋放了被困住的鋰資源。

03

界面兼容性與動力學躍升

化學兼容性是全固態電池長循環的關鍵。物理混合實驗顯示，原始 Si 與 LPSC 接觸會發生嚴重的副反應，生成氧化態的磷硫化合物和 LiCl，導致界面阻抗隨時間推移不斷攀升。而Si@AlCl3與 LPSC 的混合物則表現出極高的化學惰性，界面阻抗保持低位且穩定。

電化學阻抗譜 (EIS)進一步證實，在充放電循環后，改性負極的電荷轉移電阻 Rct 僅為 27 Ω，遠低于原始硅負極的 189 Ω。這種動力學的提升歸功于消除了絕緣的 SiO2層以及形成了高導電性的界面相。直流極化測試顯示，Si@AlCl3的電子電導率比原始 Si 提升了超過 40 倍。

采用鹵化物鹽驅動改性策略的硅基全固態電池的電化學性能

04

卓越的全電池性能表現

得益于界面穩定性和動力學的雙重提升，Si@AlCl3負極展現出了令人印象深刻的電化學性能：

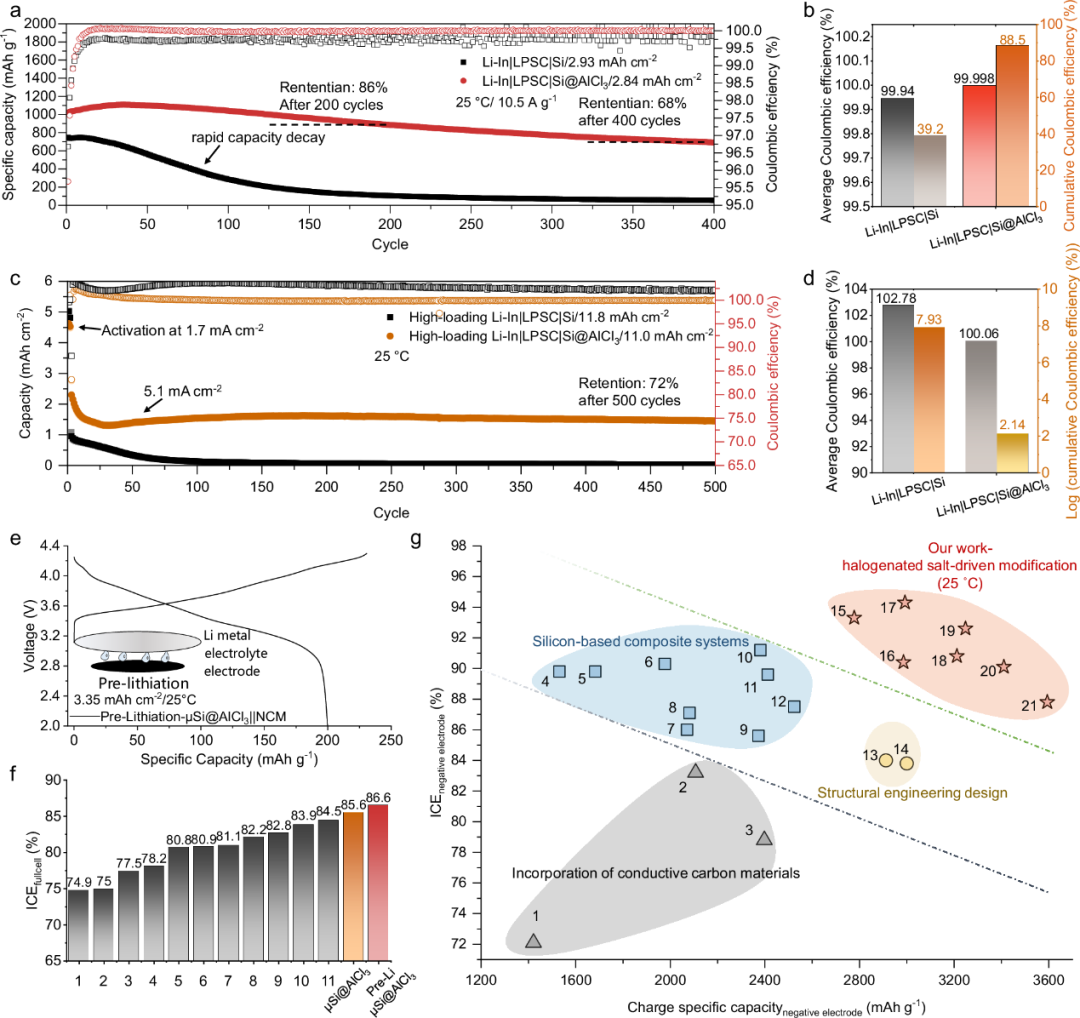

極高的首次效率：在半電池中，其 ICE 高達94.3%，顯著優于原始 Si (88.4%)。

優異的循環穩定性：在 3C 的高倍率下循環 200 次后，容量保持率從原始 Si 的 14% 提升至86%，平均 CE 達到99.998%。

高負載下的魯棒性：這是該研究的一大亮點。在面容量超過10 mAh cm-2的超高負載下（且不使用任何粘結劑、導電碳或額外電解質），該負極在 500 次循環后仍能保持 72% 的容量，平均 CE 超過 100%（注：此處原文CE超過100%并未被描述為異常，結合上下文指高穩定性，但通常需注意微短路風險，不過文中強調了穩定性）。

全電池應用：與商業化NCM811正極匹配，全電池 ICE 達到 85.6%（結合預鋰化技術可達 86.6%），在 1C 倍率下循環 200 次后容量保持率為 80%。

這項工作不僅開發了一種利用 AlCl3對硅負極進行表面鹵化的改性技術，更重要的是揭示了鹵化物化學在穩定固態電池界面方面的巨大潛力。通過將原本有害的 SiO2層轉化為有益的離子傳輸界面，該策略有效地解決了硅基全固態電池中界面副反應和動力學遲滯兩大核心難題。

這種低成本、易擴展的鹵化工程策略具有普適性，研究團隊驗證了其他金屬氯化物也具有類似的改性效果。這為未來開發高能量密度、高可逆性的實用化全固態電池提供了一條極具商業價值的技術路線。

原文參考：Surface halogenation engineering for reversible silicon-based solid-state batteries

*特別聲明：本公眾號所發布的原創及轉載文章，僅用于學術分享和傳遞行業相關信息。未經授權，不得抄襲、篡改、引用、轉載等侵犯本公眾號相關權益的行為。內容僅供參考，如涉及版權問題，敬請聯系，我們將在第一時間核實并處理。
