摘要：

本文系統性對比了絕緣柵雙極型晶體管（IGBT）與碳化硅金屬氧化物半導體場效應晶體管（SiC MOSFET）功率模塊的失效機理、診斷方法與防護策略。分析表明，IGBT模塊失效以封裝級熱機械疲勞為主導，表現為焊料層開裂、鍵合線脫落等漸進性失效；而SiC MOSFET失效則以芯片級電熱應力為核心，集中體現在柵氧可靠性、體二極管退化及高頻開關應力引發的瞬態過沖等。診斷上，IGBT側重結構完整性分析，采用超聲波掃描、截面金相等方法；SiC MOSFET則依賴電參數穩定性監測與動態波形分析。防護策略上，IGBT需強化熱管理與機械設計，SiC MOSFET則對驅動電路精度、PCB布局及短路保護速度提出極致要求。本文為兩類器件的可靠性設計與故障分析提供了差異化技術框架。

1.引言

隨著電力電子技術向高效率、高功率密度方向發展，絕緣柵雙極型晶體管（IGBT）與碳化硅金屬氧化物半導體場效應晶體管（SiC MOSFET）已成為中高功率應用的核心開關器件。兩者在材料特性、器件結構和工作機理上的本質差異，導致其失效模式與可靠性挑戰呈現顯著差別。本文從失效物理出發，系統對比分析兩類功率模塊的失效機理、診斷方法與防護策略。

2.材料與結構特性差異對失效模式的影響

2.1材料本征特性對比

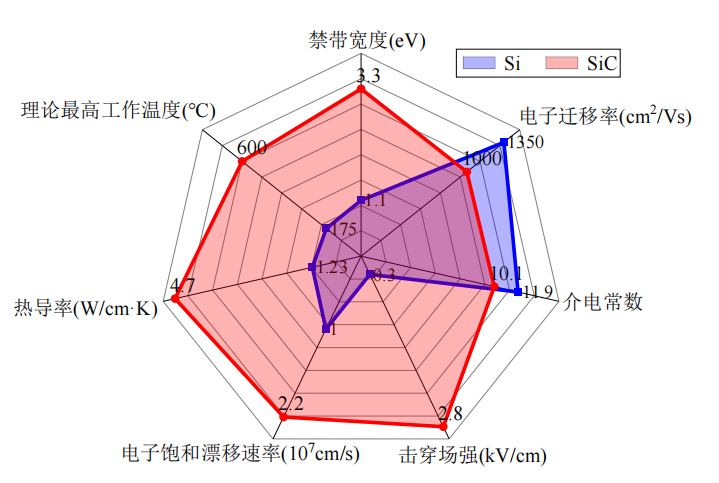

圖2-1：Si 材料與 SiC 材料特性比較

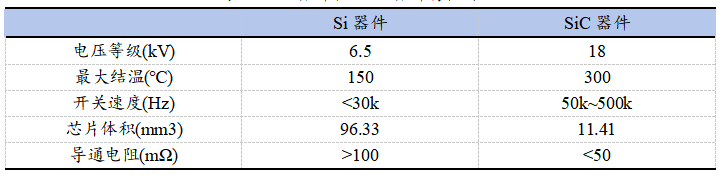

表2-1 Si 器件和 SiC 器件特性對比

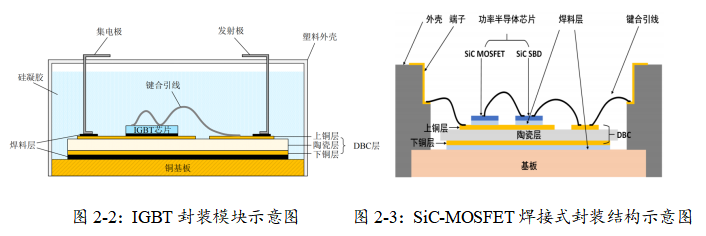

2.2 器件結構特征

IGBT模塊：典型垂直導電雙極結構，芯片面積較大（常>1 cm2），多芯片并聯實現大電流。封裝采用多層材料堆疊（硅芯片-焊料-DBC-焊料-銅基板），鋁鍵合線數量可達數百根。

SiC MOSFET模塊：多數為垂直溝槽或平面MOS結構，芯片面積較小（通常<0.5 cm2），電流密度可達IGBT的3-5倍。封裝趨向采用燒結銀互連、銅線鍵合等先進技術以應對高頻應力。

3.失效機理對比分析

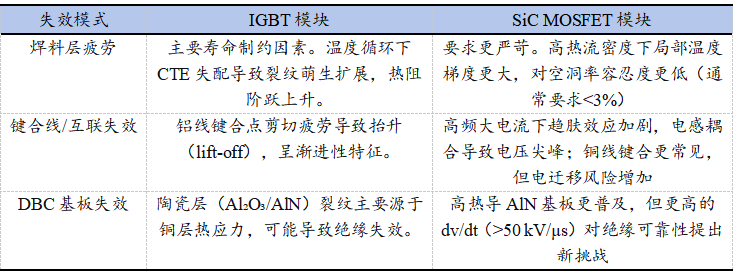

表3-1 IGBT模塊和SiC模塊失效模式對比

3.1 焊料層疲勞

在焊料層疲勞方面，兩者存在本質差異。IGBT焊料疲勞主要由宏觀功率循環驅動，裂紋通常從芯片邊緣這一最大剪切應力區開始，緩慢向中心擴展。其疲勞壽命主要受結溫波動幅度和平均溫度影響，發展周期相對較長。而SiC MOSFET的焊料層則面臨更嚴苛的挑戰。由于芯片面積小、功率密度極高（可達IGBT的3-5倍），焊料層承受的是局部高熱流密度沖擊。裂紋更易從芯片中心或微觀空洞缺陷處優先萌生，這些位置因散熱不暢形成局部熱斑，產生極大的溫度梯度。此外，SiC器件通常工作在更高開關頻率下，這意味著焊料層承受更高頻次的熱沖擊循環。因此，傳統焊料難以滿足可靠性要求，燒結銀技術幾乎成為必然選擇，其對焊接空洞率的要求也遠高于IGBT（通常要求<3%）。

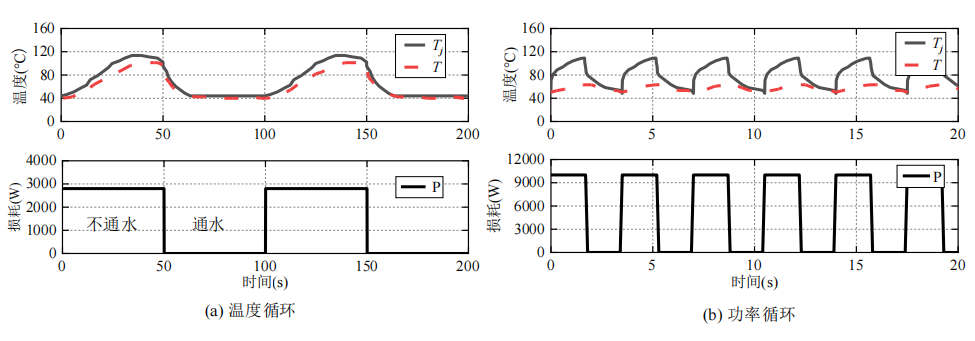

圖3-1兩種加速老化實驗

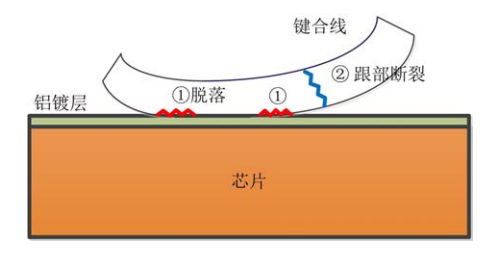

3.2 鍵合線互聯失效

在互聯系統方面，IGBT面臨的主要是鋁鍵合線的疲勞失效。鋁與硅、銅之間的熱膨脹系數差異導致鍵合界面在溫度循環下發生剪切疲勞，最終引起鍵合點抬起或頸部斷裂。多根鍵合線中單根失效會引發電流重新分布，加速其余鍵合線的失效。SiC MOSFET的互聯系統則面臨新的挑戰。極高的開關速度（di/dt常超過10kA/μs）使得寄生電感的影響被急劇放大，微小的互聯電感即可產生危險的電壓尖峰，加速界面退化。這推動著SiC模塊向無引線互聯技術（如銅柱互聯、柔性PCB連接）發展，從根本上降低寄生參數。

3.3 DBC基板失效

在IGBT模塊中，DBC基板失效主要表現為大面積的翹曲變形和陶瓷層裂紋擴展。由于IGBT芯片面積較大，功率密度相對較低，熱源分布較為均勻，DBC基板承受的是相對均勻的宏觀熱應力。在長期的溫度循環中，銅層（CTE≈17 ppm/K）與陶瓷層（Al?O?≈7 ppm/K，AlN≈4.5 ppm/K）之間的熱膨脹差異導致基板整體翹曲。這種翹曲應力在陶瓷層薄弱區域逐漸累積，最終引發裂紋的萌生與擴展。裂紋通常從陶瓷邊緣或內部缺陷處起始，沿最大主應力方向傳播。關鍵特征是失效發展緩慢，與模塊的整體溫度循環次數強相關。

SiC MOSFET模塊中，DBC基板的關鍵失效模式源于SiC芯片極高功率密度（>500 W/cm2）引發的局部熱沖擊。芯片正下方形成的微小“熱點”產生高度集中的熱流，導致陶瓷層承受劇烈且不均勻的熱膨脹，進而在微觀缺陷或晶界處催生極高的局部剪切應力。這一過程最終以兩種形式快速失效：一是應力集中處萌生并擴展的陶瓷微裂紋；二是局部熱應力超過界面結合強度，造成的銅層與陶瓷層局部剝離（delamination）。因此，該失效本質是局部高熱通量驅動下，微觀損傷的迅速累積與界面破壞過程。

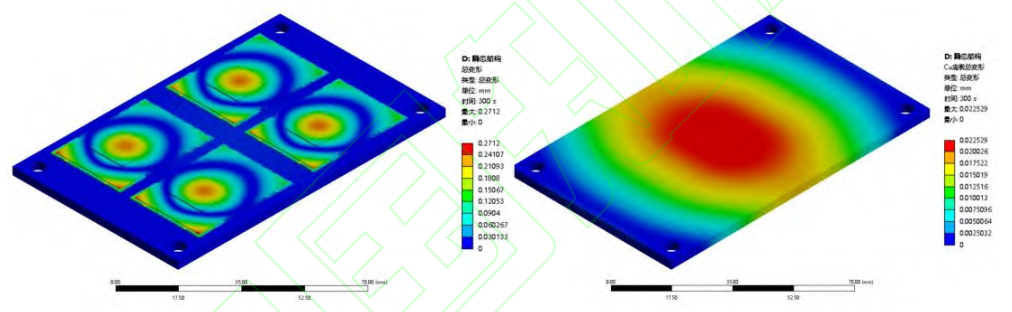

圖3-3 模塊翹曲云圖

4.功率模塊關鍵失效模式解決措施

4.1 焊料層疲勞解決方法

焊料層疲勞的解決正經歷從漸進改良到根本變革的技術躍遷。對于IGBT模塊，重點在于提升傳統焊料的耐久性：通過添加稀土或納米顆粒增強抗蠕變性；優化回流焊曲線減少熱應力；設計應力緩沖結構延緩裂紋擴展。這些改進可將疲勞壽命提升30%-100%。

對于SiC MOSFET，則必須進行連接技術的代際跨越：全面采用燒結銀技術，利用其超高導熱性和抗蠕變能力，使功率循環壽命提升5-10倍；配合真空焊接實現近零空洞率；結合雙面散熱架構，從系統層面降低熱應力。低溫燒結銅技術則是兼顧性能與成本的重要發展方向。

4.2 鍵合線失效解決方法

鍵合線互聯失效的應對策略正從精細工藝走向結構重塑。IGBT模塊的改進聚焦于：從鋁線升級為鋁帶/銅帶，增大接觸面積和電流承載能力；優化超聲鍵合工藝參數并實施退火處理；采用雙面鍵合降低單側應力；通過電流均衡控制避免局部過載。

SiC MOSFET則要求更徹底的解決方案：采用無引線互聯技術，如銅柱互聯將寄生電感降至0.5nH以下；應用柔性PCB互聯提供機械柔順性；發展三維集成技術將互聯長度縮短至芯片厚度尺度。同時，必須實施源極開爾文連接和集成式柵極驅動，以應對高頻開關的極端挑戰。

4.3 DBC基板失效解決方法

DBC基板可靠性的提升需要材料、結構和管理的系統性進步。IGBT模塊側重：從氧化鋁轉向氮化鋁基板，大幅提升導熱并改善CTE匹配；優化銅層厚度比與圖形化設計，降低熱機械應力；增加邊緣強化結構抑制翹曲變形。

SiC MOSFET的要求更為嚴苛：采用AMB活性金屬釬焊基板，結合強度比傳統DBC提高3-5倍，耐受局部熱沖擊；實施梯度結構設計（如Cu-Mo-Cu三明治）緩沖應力；集成嵌入式微結構增強局部散熱。更重要的是建立動態應力管理體系，通過阻尼結構避免共振，并集成傳感器實現實時健康監測。

焊料層從連接材料突破，鍵合線從互聯結構革新，DBC基板從系統設計升級。IGBT的解決方案偏向漸進優化，SiC則更需要范式變革。未來趨勢將朝向異構集成、智能監測和可持續制造發展，三類措施的協同優化將成為功率模塊可靠性提升的關鍵路徑。

5.功率模塊失效防護措施

5.1 IGBT模塊防護

IGBT模塊防護主要圍繞材料改良與結構優化展開。焊料層采用添加納米顆粒的增強型合金以提升抗疲勞性，并通過優化回流焊工藝降低熱應力。鍵合線從圓線升級為扁平帶材以增大接觸面積，結合雙面鍵合設計改善電流分布。DBC基板逐漸從氧化鋁轉向導熱更好的氮化鋁材料，并采用不對稱銅層設計減少熱機械應力。系統層面注重散熱優化與電熱參數監控，通過控制結溫波動和均衡電流分布來延長使用壽命。

5.2 SiC模塊防護

SiC模塊防護需要突破性技術應對其極端工作條件。焊料層必須采用燒結銀代替傳統焊料，配合真空焊接實現近零空洞連接，并結合雙面散熱架構。互聯系統全面轉向無引線技術，如銅柱互聯或柔性PCB，以極大降低寄生電感。DBC基板需使用AMB活性釬焊基板等先進技術，并設計梯度結構緩沖高熱流密度沖擊。電路設計需實現柵極電壓精密控制、納秒級保護響應和極低寄生參數布局，同時集成傳感器進行實時狀態監測與智能預警。
