在追求高安全性和高能量密度的儲能技術浪潮中，全固態鋰電池被視為下一代動力電池的終極形態。在這其中，固態電解質的性能直接決定了電池的成敗。近年來，鹵化物固態電解質因其卓越的離子電導率和良好的正極兼容性而備受矚目。

然而，該領域一直面臨一個嚴峻的底層矛盾：為了實現理想的高離子電導率，通常需要極高的鋰濃度（質量分數通常大于 4.3 wt%）以維持最佳的晶體結構。這種對高鋰含量的依賴不僅大幅推高了原材料成本，更由于鋰離子極高的電荷密度，導致電解質極易與空氣中的極性水分子發生反應，從而加劇了空氣敏感性。這使得鹵化物電解質的大規模生產和存儲面臨巨大挑戰。

針對這一行業痛點，本文提出了一種革命性的陰離子團簇策略。他們通過簡單的機械球磨法，合成了一系列非晶態鹵化物電解質（xLi?SO?-ZrCl?）。令人驚嘆的是，當 x=0.5 時，該電解質在將鋰含量大幅削減至僅 2.4 wt% 的同時，依然在 30 ℃ 下實現了 1.5 mS cm?1的超高離子電導率，并展現出優異的空氣穩定性。

打破高鋰濃度依賴

Millennial Lithium

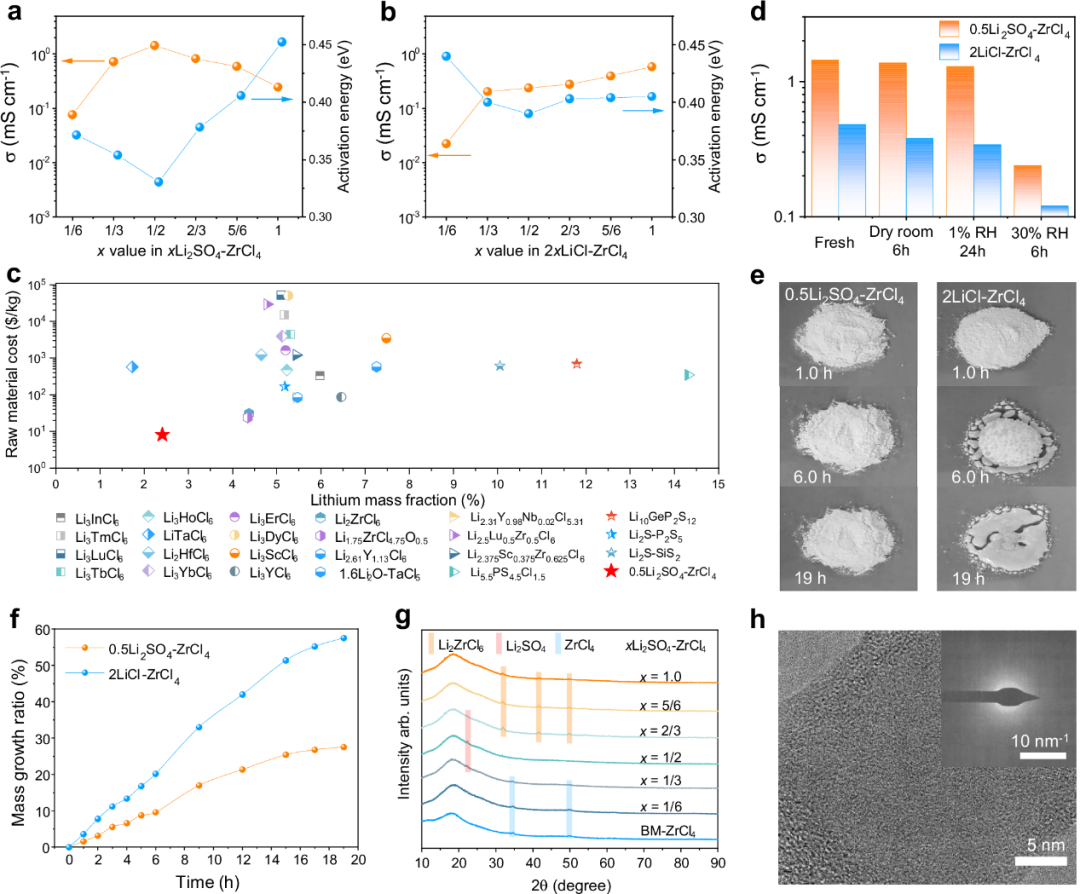

研究團隊使用低成本的硫酸鋰和四氯化鋯作為前驅體。測試表明，隨著硫酸鋰比例的調節，0.5Li?SO?-ZrCl?展現出最低的活化能（0.33 eV）和最高的電導率。作為對比，在相同低鋰比例下的傳統晶態 2xLiCl-ZrCl?體系，其電導率要低整整一個數量級。這證明在傳統晶體框架下單純降低鋰含量是行不通的，而非晶態的聚陰離子引入打破了這一限制。

更具工業價值的是，相較于目前先進的硫化物和鹵化物體系，0.5Li?SO?-ZrCl?的原材料成本實現了斷崖式下降。此外，在相對濕度為 30% 的苛刻測試環境下，傳統含氯電解質發生嚴重降解和吸潮，而該非晶態電解質僅表現出輕微變化，極大放寬了未來工業化生產對低露點環境的苛刻要求。

0.5Li?SO?-ZrCl?的合成與性能

解析非晶態超導奧秘

Millennial Lithium

為了揭開這種低鋰非晶體為何能實現高速離子傳導的謎團，研究團隊采用了中子全散射和同步輻射X射線技術，結合對分布函數分析，并通過第一性原理計算和基于機器學習力場的分子動力學模擬，構建了無經驗參數的多尺度建模工作流。

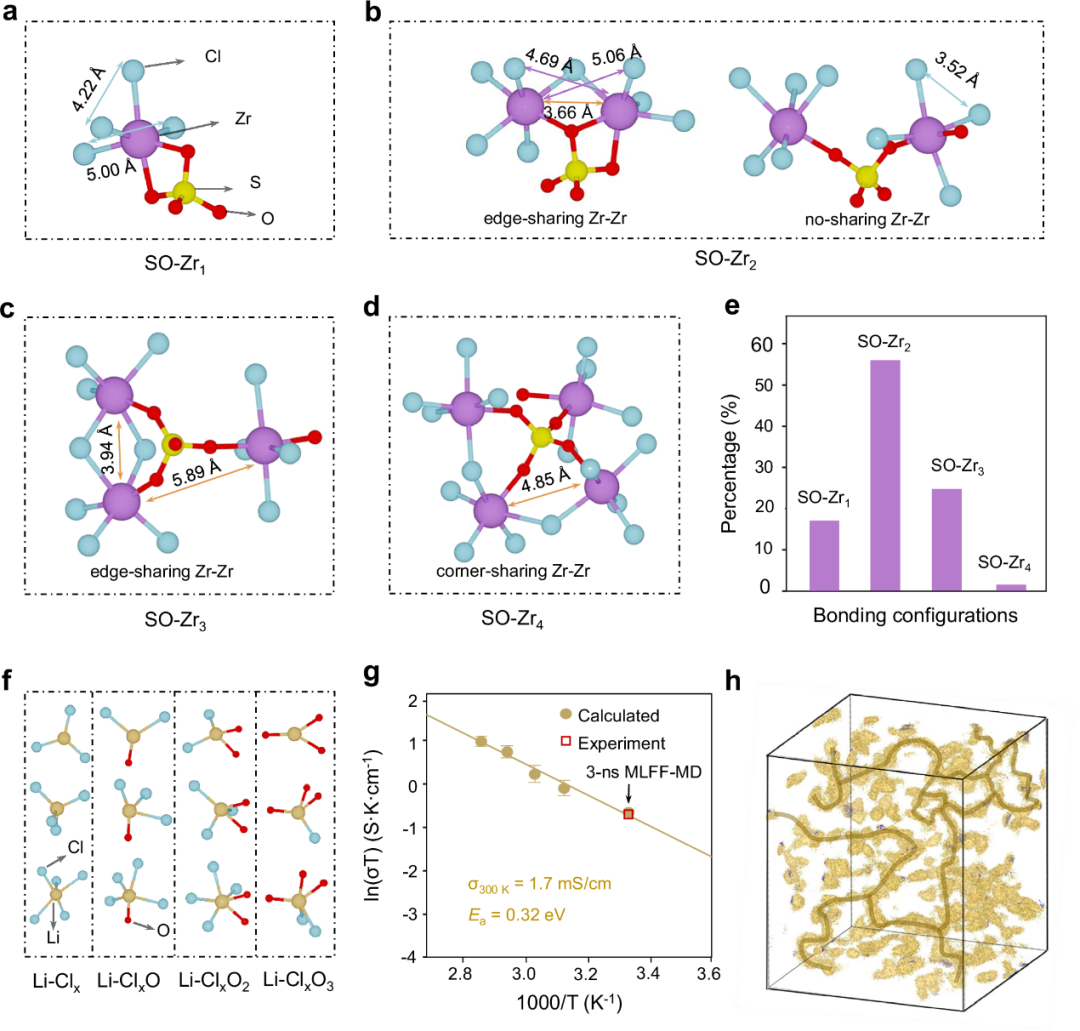

研究發現，在球磨過程中，原有的晶體長程有序性被破壞，形成了一個由復雜陰離子團簇[Zr?Cl??(SO?)]2?（1 ≤ a ≤ 4）通過硫酸根離子相互連接構成的無序主鏈骨架。其中單體、二聚體和三聚體占據了近 99% 的比例。

在這種非周期性的無序骨架中，Li?面臨著極為復雜的配位環境（包括無氧配位、單氧配位、雙氧配位等）。這種高度多樣化的局部環境打破了傳統的晶格束縛，構建出了一個受挫勢能面。模擬軌跡清晰地顯示，Li?形成了各向同性的滲透擴散網絡。深入的統計表明，較短的 Li-O 鍵長引發了更強的相互作用，使得 Li?更傾向于在低氧配位位點之間進行快速跳躍，這正是其室溫超離子電導率的微觀結構起源。

0.5Li?SO?-ZrCl?的非晶結構及 Li?傳輸分析

優異的全電池長循環表現

Millennial Lithium

除了高離子電導率，0.5Li?SO?-ZrCl?還展現出了極低的楊氏模量（約 2.0 GPa），這意味著它具有出色的可變形性，能夠通過冷壓實現致密成型，極大降低了固固界面的接觸阻抗。同時，其高達約 4.4 V 的氧化電位使其能夠完美適配高壓正極。

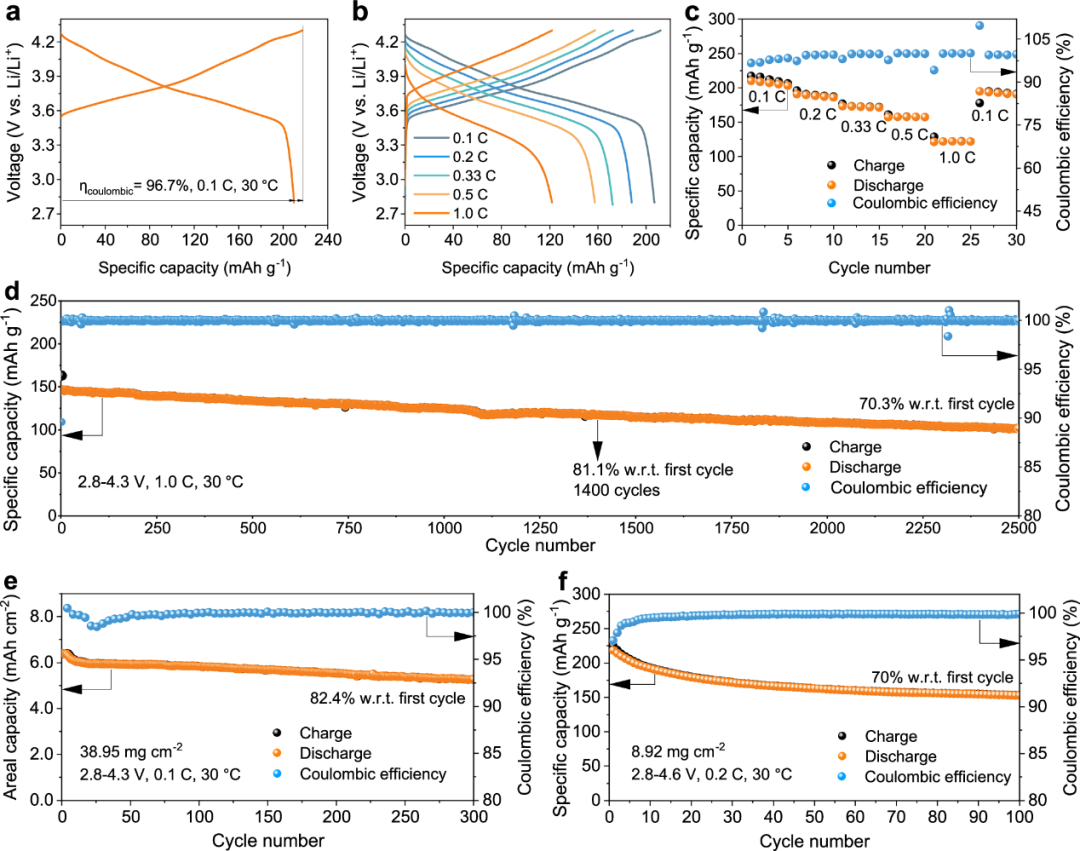

在搭載商業化高鎳正極 LiNi?.?Co?.?Mn?.?O?的體相全固態鋰電池測試中，該電解質表現出驚人的穩定性。在 30 ℃ 和 1.0 C（60分鐘充放電）的高倍率下，電池經歷 1400 次循環后，容量保持率依然高達 81.1%。即使在 38.95 mg cm?2的極高面載量下，電池循環 300 次后仍能維持穩定的面容量。此外，在 4.6 V 的高截止電壓下，全電池同樣展現出了優秀的穩定循環能力。

電池電化學性能

這項研究通過巧妙的陰離子團簇化學策略，成功在非晶態體系中重塑了鋰離子的傳輸路徑。它以極低的鋰含量不僅維持了超高的室溫離子傳導能力，更從根本上解決了傳統鹵化物電解質成本高昂和極易吸潮水解的產業化痼疾。這種將材料底層科學與大規模儲能實際需求緊密結合的設計范式，為開發低成本、長壽命、高能量密度的下一代全固態鋰電池開辟了一條極具商業前景的全新賽道。

原文參考：Battery electrode slurry rheology and its impact on manufacturing

*特別聲明：本公眾號所發布的原創及轉載文章，僅用于學術分享和傳遞行業相關信息。未經授權，不得抄襲、篡改、引用、轉載等侵犯本公眾號相關權益的行為。內容僅供參考，如涉及版權問題，敬請聯系，我們將在第一時間核實并處理。
