一、改造背景

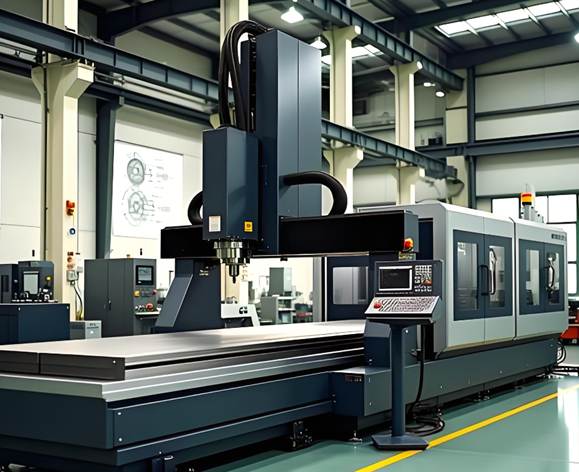

某機械加工車間數控加工中心采用羅克韋爾SLC 5/04（1747-L542）PLC作為多臺數控銑床、加工中心的運動控制、工序切換、工裝夾具控制核心，原系統僅通過DH485串口連接單色文本屏實現簡單的啟停控制與故障報警。隨著智能制造升級要求，原有系統無法滿足主軸轉速、進給速度、刀具壽命、加工坐標、工裝夾緊狀態等多參數實時監控與數據追溯需求，且SLC500本體無以太網口，無法接入車間MES生產管理系統與設備運維平臺。更換整套數控控制系統成本高、調試周期長，且會影響現有生產計劃。最終采用捷米特JM-ETH-AB以太網通訊模塊，實現老款PLC低成本以太網升級，無縫對接MCGS觸摸屏與車間數字化管理平臺。

二、方案設計

1.硬件拓撲

主控PLC：AB SLC 5/04（1747L542），DH485接口

觸摸屏：MCGS觸摸屏，用于現場數控加工工藝參數監控、手動 /自動模式切換、刀具參數設定、設備故障報警

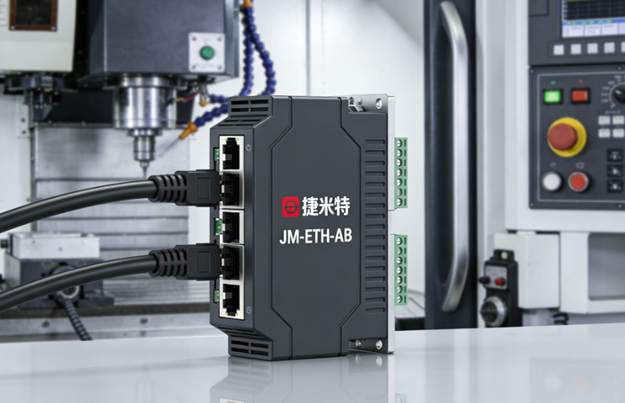

以太網模塊：捷米特JM-ETH-AB 工業以太網通訊處理器

網絡設備：工業千兆交換機，數控加工車間生產網段192.168.30.0/24

上位機：車間MES管理計算機，用于加工任務派發、設備運行數據歸檔、刀具壽命預警、生產效率統計

2.接口連接

JM-ETH-AB的DH485端子接入原有數控加工控制DH485總線，站號設為8，波特率19.2kbps

模塊RJ45口接入工業千兆交換機，IP：192.168.30.58，掩碼255.255.255.0

MCGS觸摸屏配置同網段IP地址，通過以太網驅動讀取模塊映射的數控加工各類數據

車間MES系統通過ModbusTCP協議采集主軸負載、加工工時、刀具使用時長、設備運行狀態等關鍵生產參數

三、JM-ETH-AB通訊處理器參數配置

用捷米特專用配置軟件選擇“SLC DH485→EtherNet/IP+ModbusTCP”數控加工專用模板

設置DH485站號8，數據刷新周期8ms，掃描N7、F8、B3數據區，對應數控加工參數、狀態與位信號

配置EtherNet/IP實例，將主軸轉速、進給倍率、加工坐標等關鍵加工參數映射到CIP地址段

配置ModbusTCP映射，將N7:F8數據區的刀具壽命、加工工時等數據映射到40001開始的保持寄存器，B3狀態區映射到00001開始的線圈

下載配置至模塊，RUN燈常亮、COMM燈均勻閃爍表示模塊與PLC、網絡通訊正常

四、MCGS觸摸屏畫面組態

打開MCGS組態軟件，新建數控加工中心監控項目，選擇對應以太網通訊驅動

添加以太網設備，指向JM-ETH-AB模塊IP：192.168.30.58，配置通訊參數

建立監控標簽：主軸轉速、進給速度、刀具壽命、加工坐標、工裝夾緊狀態、設備運行模式、故障報警代碼

組態數控加工工藝流程畫面、主軸負載實時曲線、刀具壽命倒計時界面、故障報警彈窗、操作員權限管理界面、手動操作面板

下載組態工程至MCGS觸摸屏，現場測試數據刷新<15ms，滿足數控加工實時監控與操作響應要求

五、車間MES平臺對接驗證

MES系統通過ModbusTCP（端口502）定時讀取設備運行狀態、加工工藝參數、生產工時、刀具消耗等信息

從MES平臺下發加工任務單號、工藝參數設定值、刀具更換閾值到PLC，實現生產參數遠程調控

通訊響應平均<8ms，連續72小時測試無丟包、無延遲，滿足數控加工車間毫秒級數據交互與1秒級生產監控要求

設備出現故障或參數超限時，系統自動記錄事件日志，關聯加工任務與設備信息，支持歷史數據查詢、生產報表自動生成與導出

六、PLC程序修改

捷米特JM-ETH-AB模塊對原PLC控制系統完全透明，僅在梯形圖中增加少量數據傳送與標志位觸發指令，用于標記刀具更換提醒、設備運行狀態上傳，無需改動原有數控加工控制邏輯與工序切換程序，設備停機改造時間僅2小時，生產影響風險極低。

七、經驗總結

JM-ETH-AB模塊搭載雙協議棧，同時支持EtherNet/IP與ModbusTCP，完美適配MCGS觸摸屏本地監控與MES系統遠程數據采集的雙重需求

模塊直接接入原有DH485控制總線，無需占用PLC槽位，不改變原數控加工系統的硬件連接與控制邏輯，改造兼容性高

模塊支持Web遠程診斷與參數修改，適配數控加工車間24小時連續生產的運維要求，可遠程排查通訊故障

低成本、快部署的升級方案，完美解決老款SLC500 PLC無以太網口、無法接入數字化管理系統的痛點，大幅提升數控加工中心的智能化水平與生產管理效率
