一、改造背景

某高端制造企業精密測量室采用羅克韋爾SLC 5/04（1747-L542）PLC作為三坐標測量儀、影像測量儀、激光測徑儀等精密檢測設備的運動控制、測量工序聯動、環境控制核心，原系統通過DH485串口連接簡易數顯屏，僅能顯示設備啟停狀態與簡單測量結果。隨著產品質量管控要求提升，原有系統無法滿足測量精度、環境溫濕度、設備運動坐標、測量數據溯源等多參數實時監控需求，且SLC500本體無以太網口，無法將測量數據上傳至企業質量追溯系統。更換整套精密測量控制系統成本高昂，且需重新進行設備校準認證。最終采用捷米特JM-ETH-AB以太網通訊模塊，實現老款PLC低成本以太網升級，對接MCGS觸摸屏與企業質量數據管理平臺，兼顧測量精度與數據數字化需求。

二、方案設計

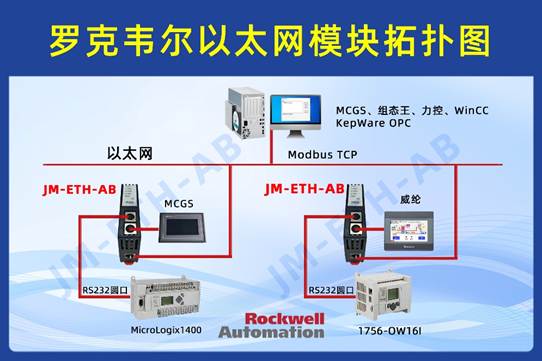

1.硬件拓撲

主控PLC：AB SLC 5/04（1747L542），DH485接口

觸摸屏：MCGS觸摸屏，用于現場精密測量工藝監控、測量程序選擇、環境參數監測、測量數據顯示與報警

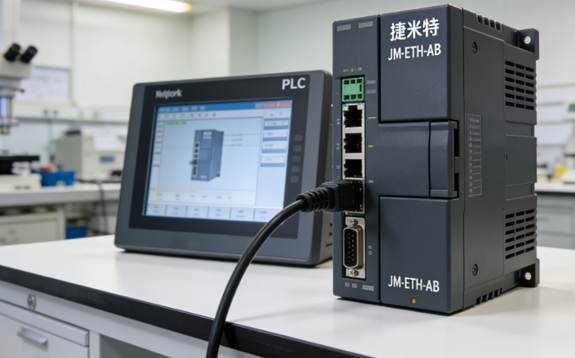

以太網模塊：捷米特JM-ETH-AB 工業以太網通訊處理器

網絡設備：工業百兆防靜電交換機，精密測量室質量管控網段192.168.40.0/24

上位機：企業質量追溯計算機，用于測量數據歸檔、精度分析、質量報表生成、檢測結果溯源

2.接口連接

JM-ETH-AB的DH485端子接入精密測量設備控制DH485總線，站號設為6，波特率9600bps（適配精密測量設備低速高穩定通訊需求）

模塊RJ45口接入工業防靜電交換機，IP：192.168.40.66，掩碼255.255.255.0

MCGS觸摸屏配置同網段IP，通過以太網驅動讀取模塊映射的精密測量與環境參數

企業質量追溯系統通過ModbusTCP協議采集測量尺寸、形位公差、環境溫濕度、設備校準狀態等關鍵質量參數

三、JM-ETH-AB通訊處理器參數配置

設置DH485站號6，數據刷新周期12ms，掃描N7、F8、N10數據區，對應測量參數、環境數據與校準信息

配置EtherNet/IP實例，將測量精度、設備運動坐標、溫濕度等關鍵參數映射到CIP地址段，開啟數據校驗功能

配置ModbusTCP映射，將N7:F8數據區的測量尺寸、形位公差等高精度數據映射到40001開始的保持寄存器，保留6位小數精度

下載配置至模塊，RUN燈常亮、COMM燈慢閃表示通訊穩定，模塊進入精密測量數據傳輸模式

四、MCGS觸摸屏畫面組態

打開MCGS組態軟件，新建精密測量室監控項目，選擇高精度數據傳輸以太網驅動

添加以太網設備，指向JM-ETH-AB模塊 IP：192.168.40.66，配置高精度數據通訊參數

建立監控標簽：測量尺寸、形位公差、設備運動坐標、環境溫度、環境濕度、設備校準狀態、測量程序運行狀態、超差報警

組態精密測量工藝流程畫面、測量數據實時顯示界面、溫濕度變化曲線、超差報警彈窗、操作員權限管理、測量數據本地存儲界面

下載組態工程至MCGS觸摸屏，現場測試數據刷新<20ms，測量數據傳輸無精度損失，滿足精密測量室高精準、高穩定監控要求

五、企業質量追溯平臺對接驗證

質量追溯平臺通過ModbusTCP（端口 502）定時讀取測量原始數據、環境參數、設備狀態，數據上傳精度保留6位小數

從質量追溯平臺下發產品檢測任務、測量精度閾值、設備校準周期到PLC，實現精密測量參數遠程設定

通訊響應平均<10ms，連續48小時高精度數據傳輸無偏差、無丟包，滿足精密測量室 1?秒級質量監控與數據溯源要求

測量數據超差或環境參數超出允許范圍時，系統自動記錄事件日志，關聯產品批次、檢測設備與操作員信息，支持測量數據歷史查詢、質量分析報表生成與產品全生命周期溯源

六、PLC 程序修改

捷米特JM-ETH-AB模塊對原精密測量PLC控制系統完全透明，僅在梯形圖中增加少量數據傳送與精度校準標志位指令，用于標記測量數據上傳與超差報警觸發，無需改動原有精密測量設備的運動控制、工序聯動與環境控制邏輯，設備停機改造時間僅1.5小時，且改造后無需重新進行設備精度校準，對精密測量工作無影響。
