一、改造背景

某化纖廠紡絲車間采用臺達DVP32ES00R2 PLC作為螺桿擠出、紡絲、卷繞、牽引、溫度閉環的控制核心，原系統通過RS485串口連接簡易文本屏，僅支持溫度顯示與啟停控制。隨著化纖生產智能化與能耗管控要求提升，需要實時監控溫度、壓力、轉速、張力、卷繞長度，并接入廠區SCADA監控平臺。臺達DVP無原生以太網口，無法滿足數據遠傳與集中管控要求，整體更換成本高、改造周期長。最終采用遠創智控 YC8000-DVP以太網通訊模塊，實現穩定以太網升級，對接威綸觸摸屏與廠區SCADA系統。

二、方案設計

1.硬件拓?fù)?/p>

主控PLC：臺達DVP32ES00R2，RS485接口

觸摸屏：威綸觸摸屏，用于化纖工藝監控、參數設定、故障報警、能耗統計

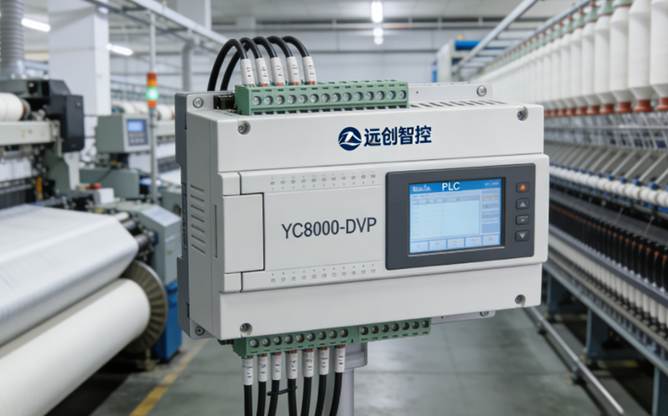

以太網模塊：遠創智控YC8000-DVP 工業以太網通訊處理器

網絡設備：工業抗干擾交換機，化纖生產網段192.168.80.0/24

上位機：廠區SCADA監控計算機，用于集中監控、能耗分析、歷史趨勢、報表輸出

2.接口連接

YC8000-DVP的RS485端子接入原有化纖產線控制總線，站號設為7，波特率19200bps

模塊RJ45口接入工業交換機，IP：192.168.80.44，掩碼255.255.255.0

威綸觸摸屏配置同網段IP，通過以太網讀取紡絲、卷繞、溫度等參數

SCADA系統通過ModbusTCP采集溫度、壓力、轉速、張力、運行狀態等關鍵數據

三、YC8000-DVP通訊處理器參數配置

設置RS485站號7，數據刷新周期8ms，掃描D、M、X、Y數據區

配置EtherNet/IP實例，映射紡絲溫度、螺桿壓力、卷繞轉速到CIP地址段

配置ModbusTCP映射，D區工藝數據映射到40001開始寄存器，狀態位映射到00001開始線圈

下載配置，RUN燈常亮、COMM燈穩定閃爍表示通訊正常

四、威綸觸摸屏畫面組態

打開威綸EasyBuilder Pro，新建化纖生產線監控項目

添加以太網驅動，指向YC8000-DVP模塊IP：192.168.80.44

建立標簽：紡絲溫度、螺桿壓力、卷繞轉速、絲條張力、運行狀態、故障報警、產量計數

組態紡絲工藝流程畫面、溫度壓力曲線、報警彈窗、權限管理、產量統計界面

下載工程至觸摸屏，數據刷新<120ms，滿足化纖連續生產穩定監控要求

五、SCADA集中平臺對接驗證

SCADA通過ModbusTCP（端口502）實時采集全流程工藝數據與設備狀態

遠程下發溫度設定、轉速閾值、產量目標到PLC，實現集中調控

通訊響應平均<8ms，連續96小時無丟包、無延遲，滿足化纖連續生產要求

異常自動記錄，支持能耗分析、生產報表、歷史曲線查詢與導出

六、PLC程序修改

YC8000-DVP模塊對原PLC控制邏輯完全透明，僅增加狀態上傳與產量統計指令，不改動原有溫度閉環、聯鎖保護邏輯，停機改造時間短，生產風險極低。

七、經驗總結

YC8000-DVP雙協議同時運行，適配威綸觸摸屏本地監控與SCADA遠程采集

直連RS485總線，免槽位、免改線，適合化纖高粉塵、強干擾現場改造

工業級抗干擾與高速傳輸，支持Web遠程診斷，滿足連續生產高可靠要求

低成本快速完成臺達DVP以太網升級，實現化纖生產數字化、集中化管控
