一、改造背景

某服裝智能制造車間多條自動化縫紉產線采用羅克韋爾SLC 5/04（1747?L542）PLC控制送料、剪線、針距、計數、張力調節等動作。原系統僅靠DH?485串口連接簡易屏，無法實現多機集中監控、產量統計、故障報警、訂單下發。SLC500無原生以太網口，無法接入車間MES與生產管理網絡，整體改造費用高、工期長。采用遠創智控YC8000?AB以太網通訊模塊快速升級，對接威綸觸摸屏，實現縫紉產線數字化、可視化管理。

二、方案設計

1.硬件拓撲

主控PLC：AB SLC 5/04（1747?L542），DH?485接口

觸摸屏：威綸通觸摸屏，用于產線監控、針距設定、產量計數、故障提示

以太網模塊：遠創智控YC8000?AB工業以太網通訊處理器

網絡設備：工業交換機，制衣車間網段192.168.30.0/24

上位機：生產管理計算機，統一下發訂單、統計產能、監控設備狀態

2.接口連接

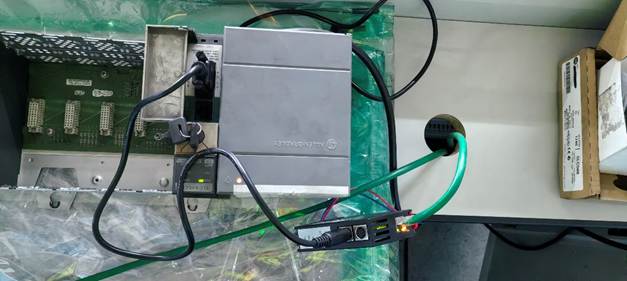

YC8000?AB的DH?485端子并入原有總線，站號設為6，波特率19.2kbps

模塊RJ45口接入車間交換機，IP：192.168.30.55，掩碼255.255.255.0

威綸觸摸屏配置同網段IP，通過以太網讀取縫紉工藝參數

MES系統通過Modbus?TCP采集產量、針距、運行時長、故障代碼

三、YC8000?AB通訊處理器參數配置

設置DH?485站號6，刷新周期10ms，映射N7整數區與F8浮點區

配置EtherNet/IP實例，綁定針距、轉速、計數、輸出控制位

配置Modbus?TCP地址映射，對應40001開始保持寄存器

下載配置，模塊RUN燈常亮，與SLC500穩定通訊

四、威綸觸摸屏畫面組態

使用威綸EasyBuilder Pro創建縫紉產線監控項目

添加以太網驅動，連接模塊IP：192.168.30.55

建立標簽：針距設定、縫紉速度、累計產量、運行狀態、斷線報警、復位

制作產線總覽、參數設置、產量統計、故障查詢界面

下載運行，數據刷新流暢，操作響應迅速，滿足產線使用需求

五、MES與生產管理對接驗證

MES通過Modbus?TCP實時讀取產量、設備效率、故障信息

遠程下發訂單號、針距參數、產量目標至PLC

通訊穩定無丟包，響應<10ms，滿足產線節拍要求

自動生成班次、日報、產能報表，實現無紙化管理

六、PLC程序修改

模塊完全透明接入，僅在原有程序中增加計數、狀態標記指令，無需修改原有控制邏輯，現場停機時間短，不影響正常生產。

七、經驗總結

YC8000?AB模塊雙協議支持，同時對接威綸觸摸屏與MES系統

即插即用接入DH?485，不占用PLC資源，對原系統零影響

配置簡單、遠程可維護，適合制衣車間多機臺、快換型需求

用最小成本實現老款SLC500 PLC網絡化升級，大幅提升產線管理效率
