優勢和特點

• 低噪聲：20μV_RMS (10Hz 至 100kHz)?
• 低靜態電流：20μA?
• 寬輸入電壓范圍：1.8V 至 20V
• 輸出電流：100mA
• 非常低的停機電流：<0.1μA
• 低壓差電壓：300mV (在 100mA)
• 固定輸出電壓：1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V、5V
• 可調輸出范圍：1.22V 至 20V
• 可在采用 1μF 輸出電容器時實現穩定
• 可在采用鋁電容器、鉭電容器或陶瓷電容器時實現穩定
• 反向電池保護
• 無反向電流
• 無需保護二極管
• 過流和過熱保護

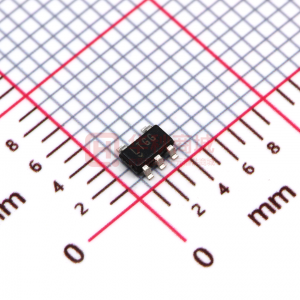

• 采用纖巧型 5 引腳 TSOT-23 封裝

?

產品詳情

LT^?1761 系列是微功率、低噪聲、低壓差穩壓器。利用一個外部 0.01μF 旁路電容器，輸出噪聲將降至 20μV_RMS (在 10Hz 至 100kHz 的帶寬之內)。該系列專為在電池供電型系統中使用而設計，20μA 的低靜態電流使其成為一種理想的選擇。在停機模式中，靜態電流減小至 <0.1μA。這些器件可在一個 1.8V 至 20V 的輸入電壓范圍內運作，并能夠提供 100mA 輸入電流和 300mV 的壓差電壓。靜態電流處于良好受控狀態，與采用其他許多穩壓器時不同，在壓降條件下靜態電流并不上升。

LT1761 穩壓器可在采用低至1μF輸出電容器時實現穩定。可以采用小的陶瓷電容器，而不像其他穩壓器那樣必需使用串聯電阻。

內部保護電路包括反向電池保護、電流限制、熱限制和反向電流保護。這些器件可提供 1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V 和 5V 的固定輸出電壓，并可用作一款具有 1.22V 基準電壓的可調型器件。LT1761 穩壓器采用 5 引腳 TSOT-23 封裝。

?

Applications

• 蜂窩電話
• 尋呼機
• 電池供電型系統
• 頻率合成器
• 無線調制解調器

?

方框圖
