《工業圖像傳感器供電方案教程》圍繞穩壓型降壓電源、低壓差穩壓器（LDO）、HyperluxCMOS圖像傳感器等展開講解。我們已經介紹過——

穩壓型降壓電源的關鍵組成部分、降壓轉換器的工作原理、連續導通與斷續導通等

低壓差穩壓器 (LDO) 的工作原理等

計算熱耗散

降壓轉換器與LDO的優劣對比等

電源樹設計

本文將繼續介紹電源樹的作用、電源樹的特性要求、考慮噪聲影響等。

Hyperlux CMOS圖像傳感器

Hyperlux以工業和汽車圖像傳感領域的安全性與可靠性為核心理念。 安森美的Hyperlux圖像傳感器能夠提供高達150 dB的卓越動態范圍。 這些傳感器專為在極寬的極端溫度范圍內保持穩定的性能而設計， 同時具備超低功耗特性。 正因如此， 在構建電源樹等設計過程中， 您可以確保工業和汽車圖像傳感器擁有超長的產品壽命， 并在整個使用周期內保持可靠的性能表現。

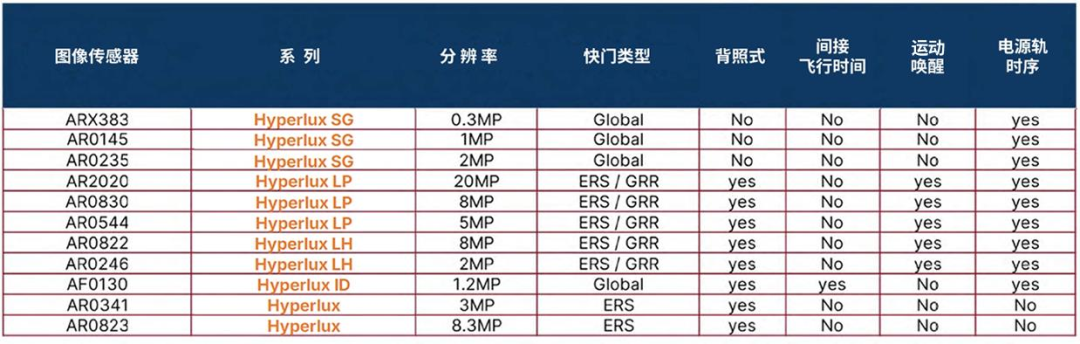

上表列出了目前適用于工業應用的安森美低功耗Hyperlux圖像傳感器產品。

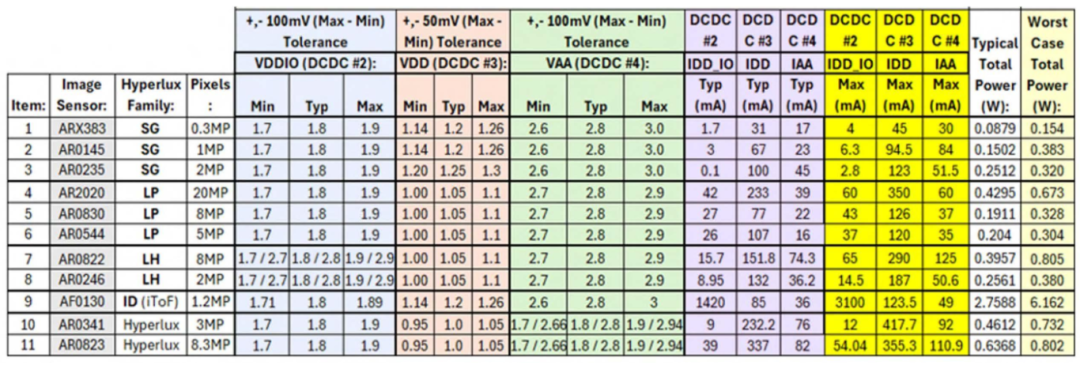

Hyperlux 功耗參數表

在這份針對 Hyperlux 工業圖像傳感器的功耗參數表中， 藍色、 紅色和綠色分別列出了三個主要電源軌（VDDIO、 VDD 和 VAA） 的最小值、 典型值和最大推薦電壓。 紫色列給出了各電源軌在典型工作條件下的電流值（單位： 毫安）， 這些數據用于計算白色列中的典型總功耗。

黃色列則給出了各電源軌的絕對最大電流值（注意： 這不同于推薦工作最大值， 而是更高的極限值） 。 這些黃色電流值基于 60℃ 環境溫度， 并假設圖像傳感器設置為最高功耗模式。 該數據用于計算最右側列中的最差情況總功耗（Worst-Case Total Power） 。 在構建電源樹時， 應參考這些最差情況電流值。

利用數據手冊構建正確的電源樹

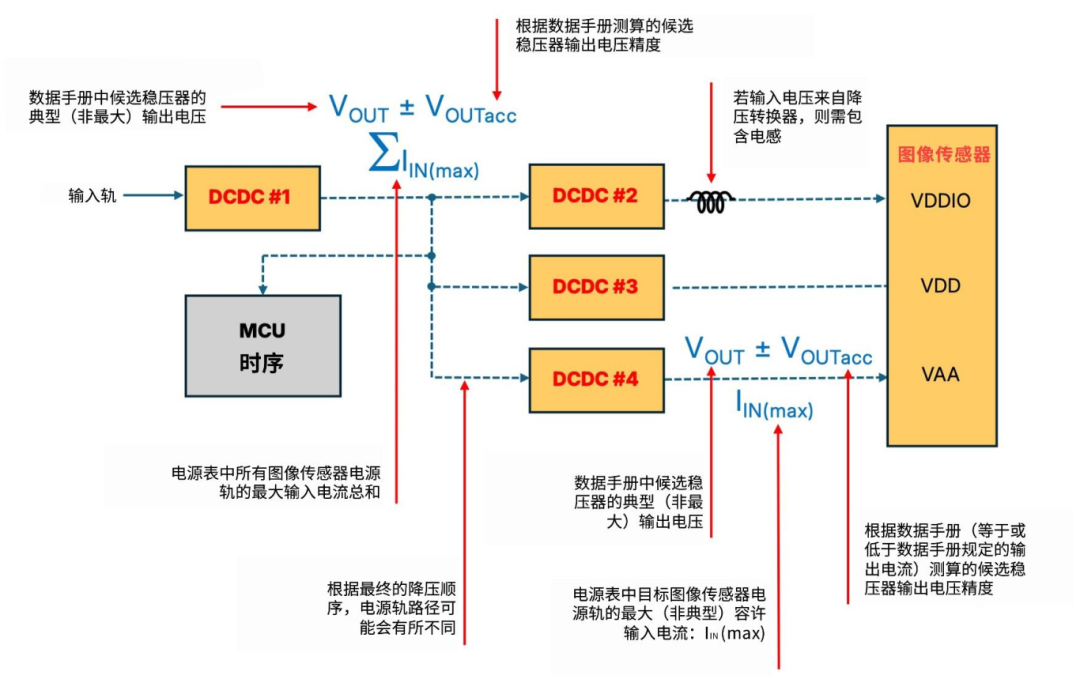

構建電源樹的原理如下： 您工業應用中考慮采用的圖像傳感器由最右側的大方框表示， 該框被劃分為所需的電源軌。 對于支持上電/斷電時序的電源方案， 您選擇的傳感器可能受電源軌上電順序（編號圓圈標示） 和斷電順序（編號方框標示） 的影響。

在電源穩壓器的選擇中，最為關鍵的一環在于第一級支路，即 DCDC #1 。該支路將為第二級支路的所有元器件以及MCU微控制器提供降壓。除非第一級降壓已能滿足某條電源軌（通常為VAA）的電壓需求，否則第二級可能需要配置兩到三個穩壓器來滿足各傳感器電源軌的最終降壓。

若選擇降壓轉換器作為DCDC #1， 可考慮將通往DCDC #2的電源軌與通往LDO的DCDC #3、 DCDC #4電源軌分開。對于每條電源軌連接， 需計算支路中下一級器件所需的典型電壓值、 正負電壓精度范圍， 以及該器件可承受的最大電流。 這一過程初接觸時可能稍顯復雜， 因此我們在電源樹架構圖中用 標注了各節點的電流參數。

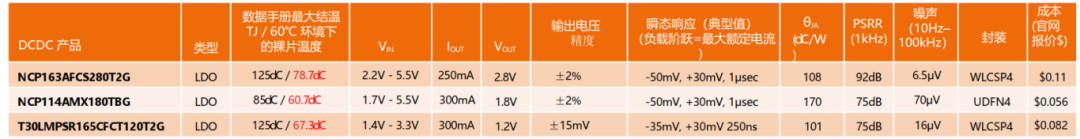

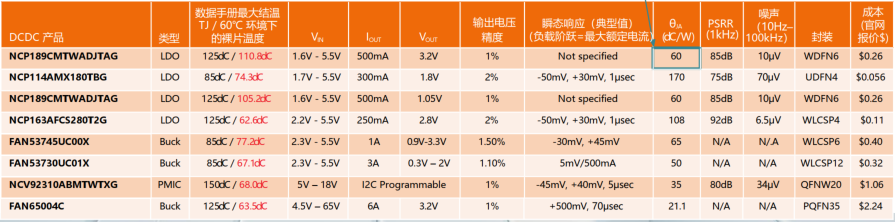

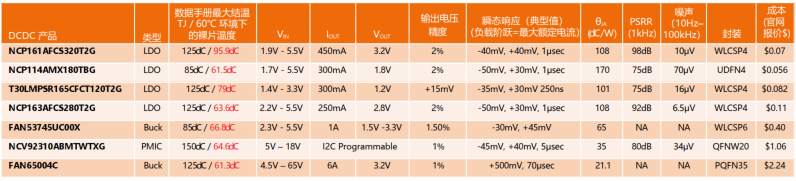

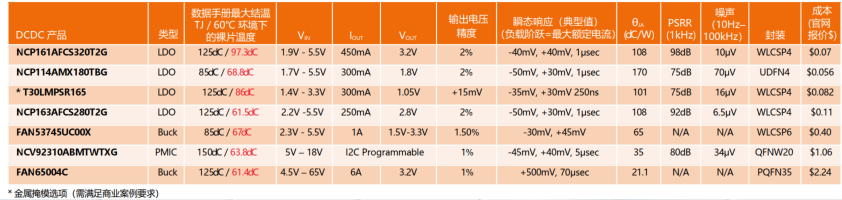

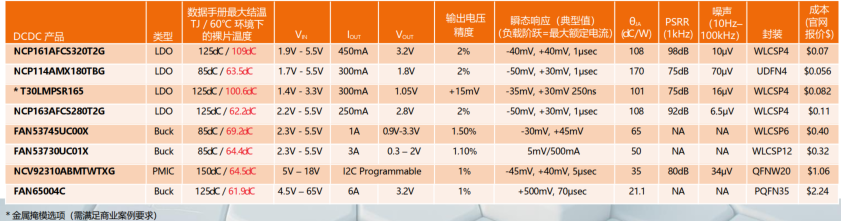

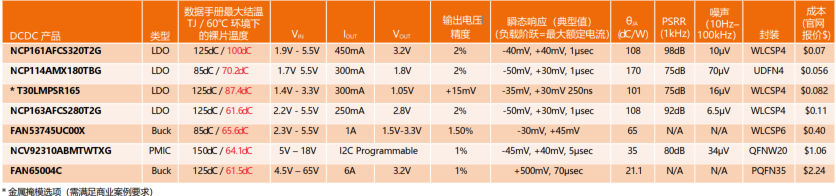

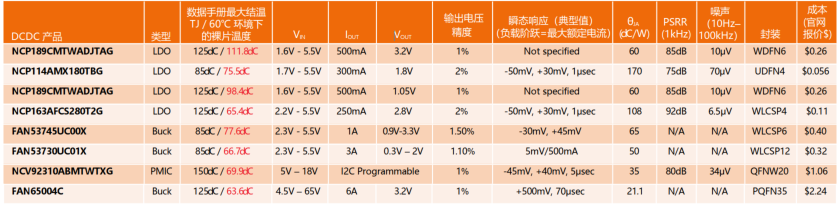

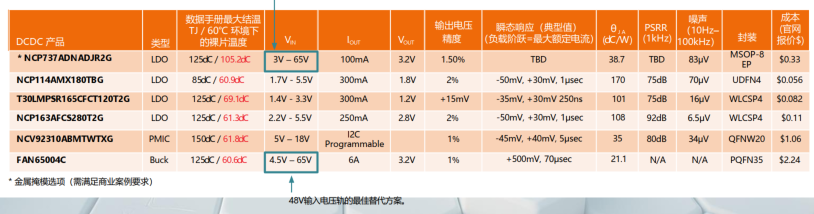

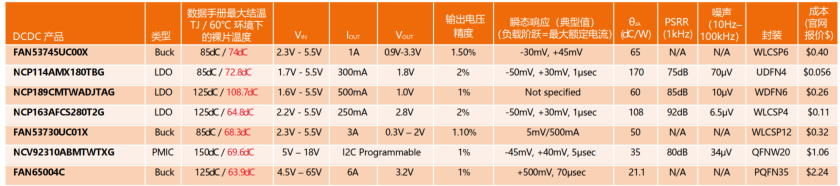

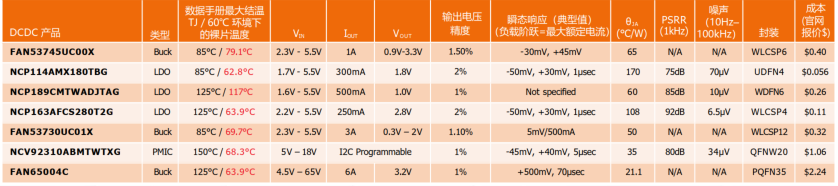

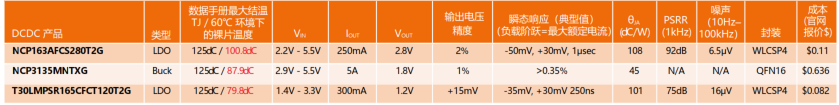

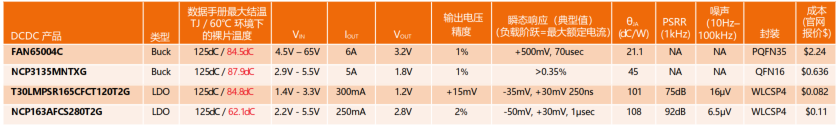

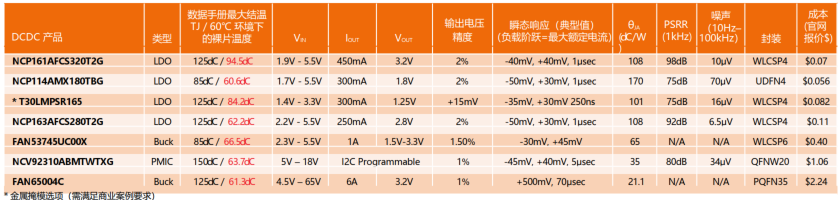

對于每一組電源樹架構， 均配有候選電源穩壓器對照表， 包括降壓轉換器和LDO兩類方案。 這些器件均滿足以下條件：

在60℃環境溫度下， 基于 RθJA計算得出的芯片結溫 TJ（以紅色加粗標注）不超過器件最大漏源溫度的85%， 通常更低。

器件所需的輸入電壓 VIN嚴格位于其標稱輸入電壓范圍內， 即使考慮為其供電的輸出電壓 VOUT的精度波動， 也是如此。

器件的輸出電壓 VOUT與后級負載的輸入電壓 VIN保持一致。

器件的最大輸出電流 IOUT足以滿足或超過后級負載的輸入電流要求 IIN。

引入數據手冊中的特性參數

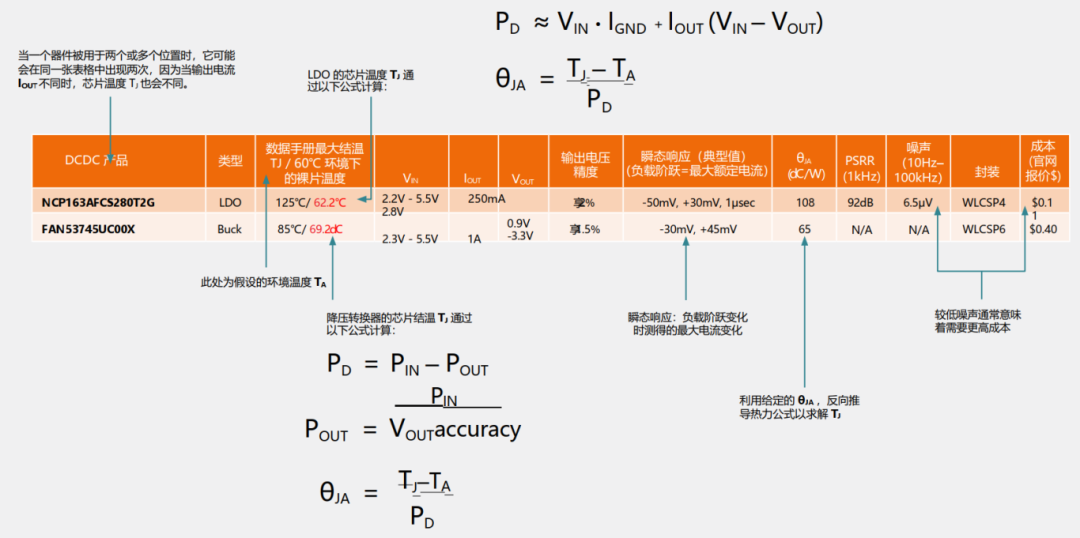

求解熱特性

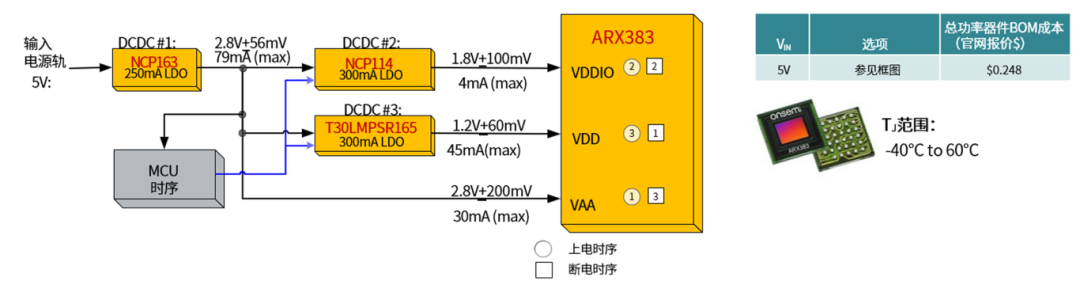

Hyperlux SG ARX383 選擇#1

選擇 NCP163 作為 DCDC #1（輸出2.8V） ， 來驅動VAA輸入電源軌及中間電源軌。 此前曾考慮在該位置使用NCP114， 但在60°C環境溫度下，其結溫升至84.17°C， 當以85°C作為最大工作溫度時， 已無任何安全裕量。右側表格顯示了小批量采購的物料清單（BOM） 成本（大批量采購可享受更高折扣） 。

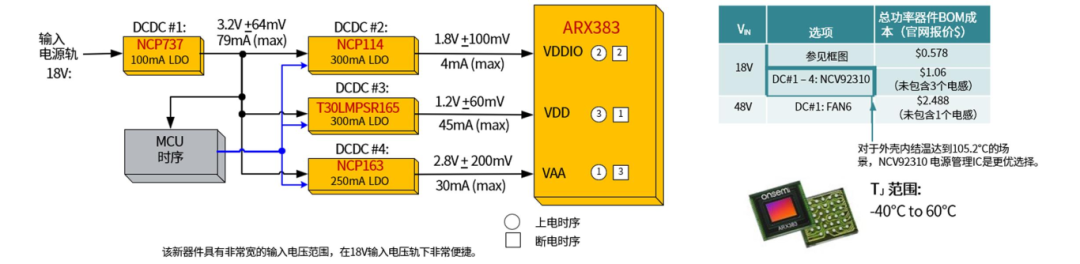

Hyperlux SG ARX383 選擇#2

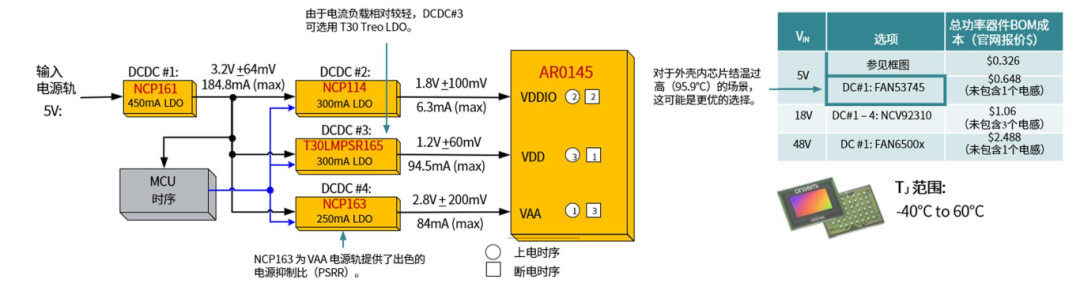

Hyperlux SG AR0145

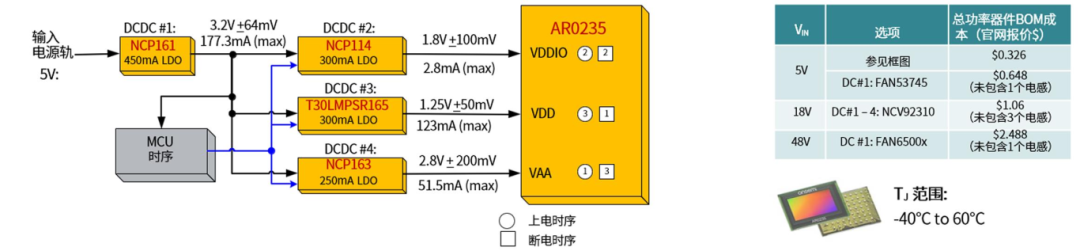

Hyperlux SG AR0235

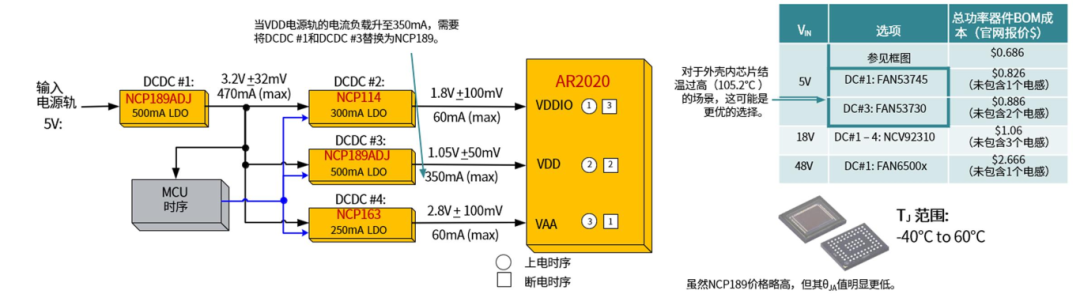

Hyperlux LP AR2020

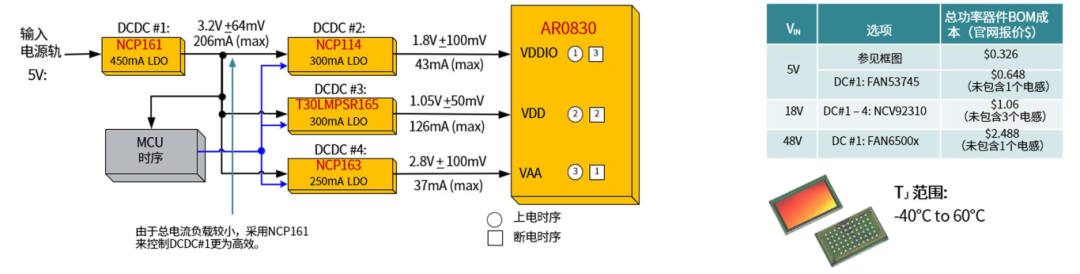

Hyperlux LP AR0830

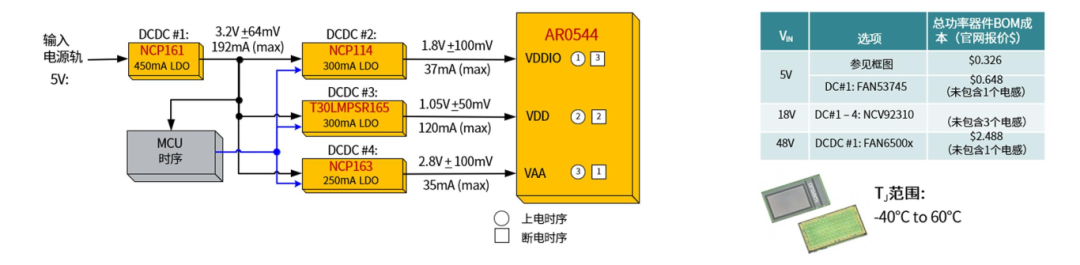

Hyperlux LP AR0544

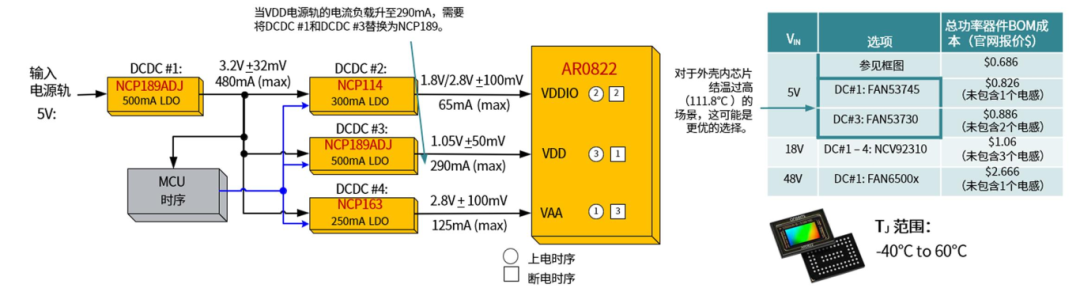

Hyperlux LH

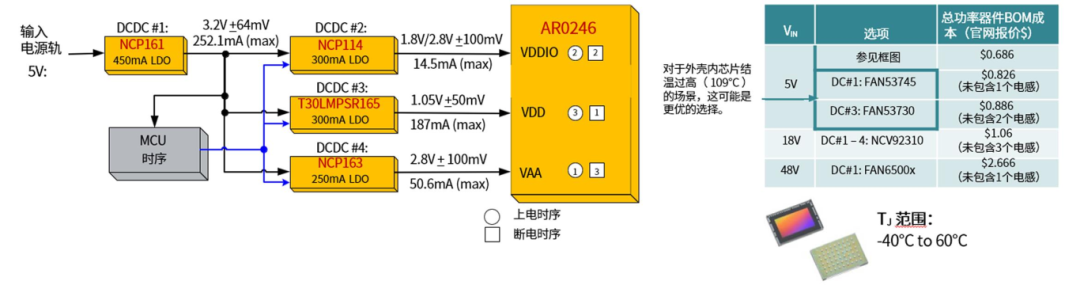

Hyperlux LH AR0246

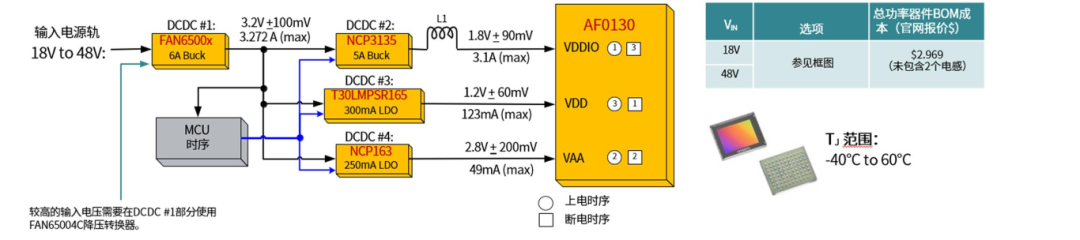

Hyperlux ID AF0130 選擇#1

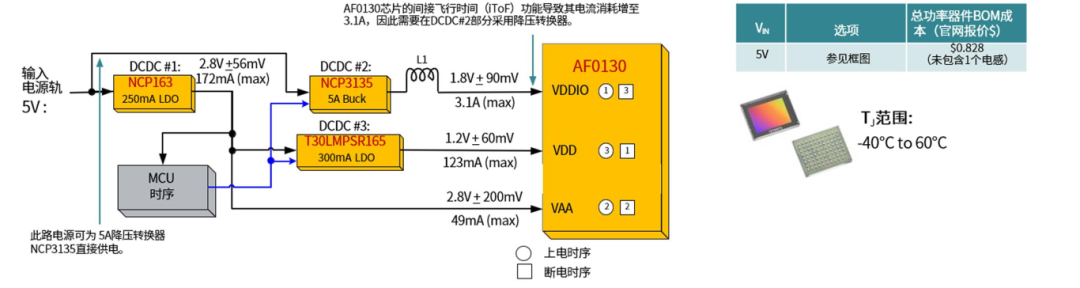

Hyperlux ID AF0130 選擇#2

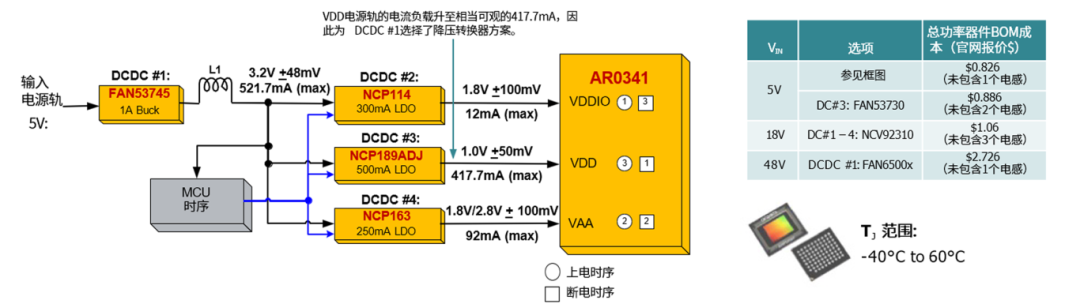

Hyperlux AR0341

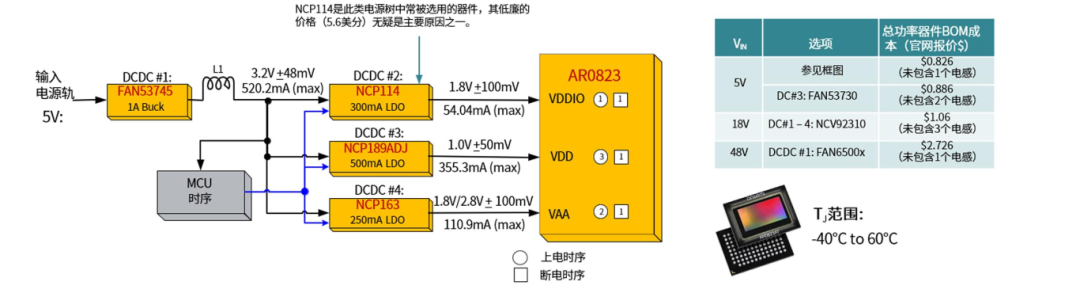

Hyperlux AR0823

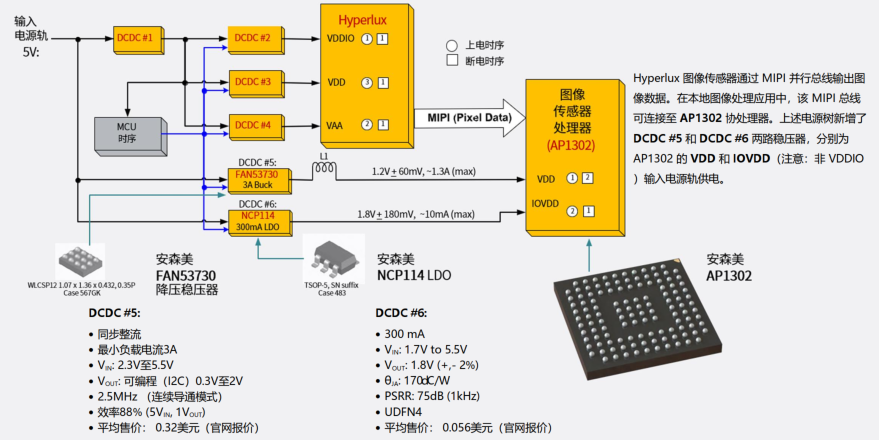

AP1302 圖像傳感器協處理器

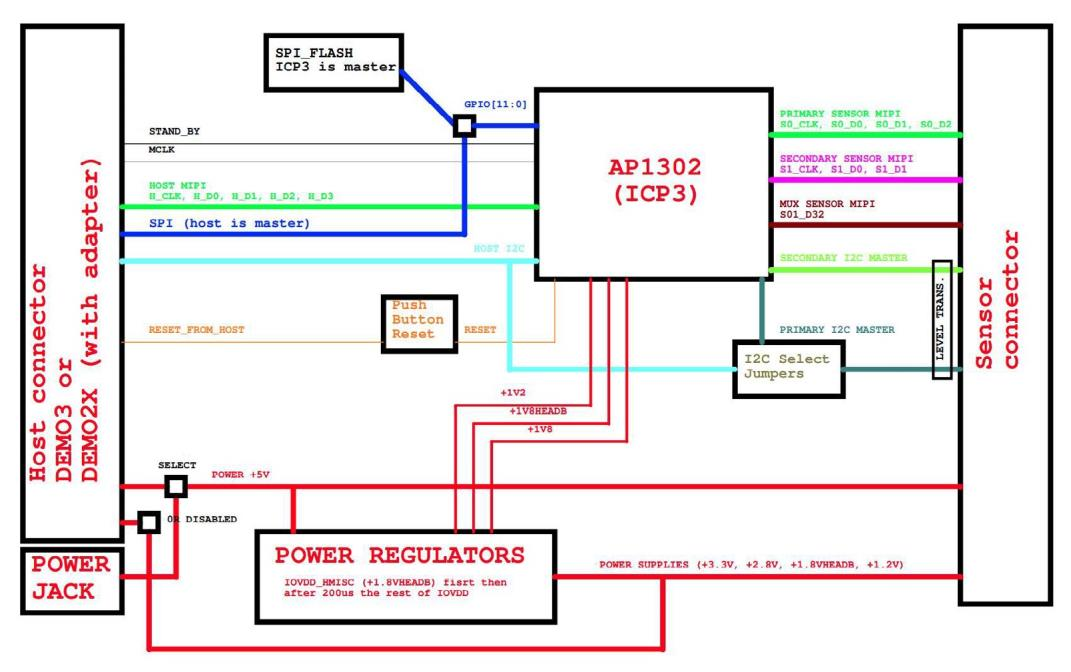

安森美AP1302高級圖像協處理器是工業成像應用的核心器件。 這款高性能、超低功耗的實時數字圖像與視頻流處理器， 具備先進的數字靜態圖像和數字視頻攝像功能。 它支持高達 1300 萬像素（13 MP） 分辨率、 30 幀/秒 的圖像處理， 以及 720p 分辨率下最高達 240 fps 的高速視頻處理能力。 該處理器可完整實現高速視頻處理所需的各項關鍵功能， 包括JPEG壓縮、 高清視頻流采集和預覽生成功能。

AP1302的圖像處理與增強引擎的核心功能包括： 圖像預處理、 色彩處理及像素處理引擎、 統計數據采集引擎及JPEG編碼引擎。 其高級特性處理器集成了32位中央處理器、 程序存儲器及數據存儲器。 作為芯片數據系統的組成部分， 該高級特性處理器可直接對像素數據進行處理和運算。 其處理器子系統包含另一顆32位處理器， 專門用于成像傳感器控制、 外部對焦與變焦執行器控制， 以及所有片上實時控制功能， 該子系統通過一組基礎寄存器構成的應用編程接口（API）， 與主控主機進行通信。

用于本地圖像處理的像素數據傳輸

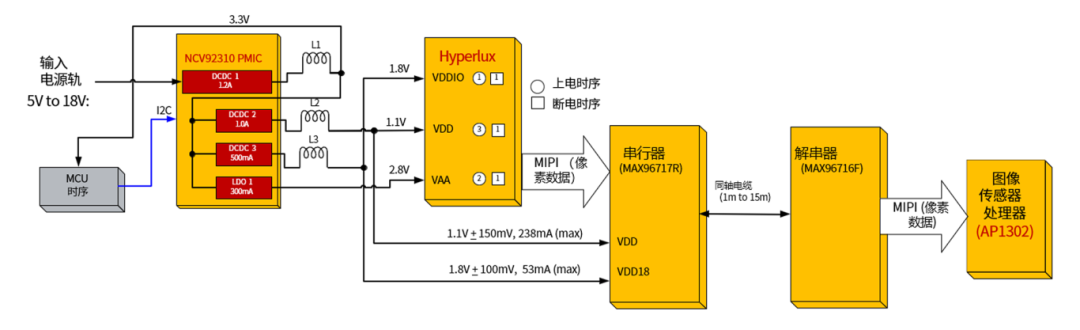

為實現遠程圖像處理應用， 可能需要采用一種全新的電源配置方案——以安森美NCV92310 電源管理芯片（PMIC） 全面取代原有的電源樹。 該PMIC 提供了高度靈活的可編程能力： 其內部 DCDC2 與 DCDC3 模塊（如下圖紅色部分所示） 均支持 0.6 V 至 2.175 V 范圍內的電壓調節， 步進精度為 25 mV； LDO1 穩壓器則可在 2.6 V 至 3.3 V 范圍內以 100 mV 步進進行編程， 非常適合為 VAA 電源軌供電。

NCV92310 專為 Hyperlux 系列圖像傳感器設計， 兼容除 AF0130 外的所有型號， 能夠?yàn)?DC/DC 電源轉換電路和串行器提供全部所需電源。此外， 該芯片還支持可編程的同軸電纜供電（Power-over-Coaxial,PoC）， 輸出電壓范圍為 2.8 V 至 5.0 V， 調節步進為 100 mV。

在此應用架構中， 電源樹本地末端連接的是串行器， 其輸入電源為VDD和 VDD18。 串行器通過同軸電纜與解串器相連， 構成標準的SerDes（串行器/解串器） 鏈路， 用于高速圖像數據傳輸。

優化電源設計，提升工業成像性能

如今， 圖像傳感器的應用已遠超以往， 廣泛賦能于智能制造車間、 工業作業環境、 安防監控系統以及汽車輔助駕駛等領域。 這些應用場景在多功能性、多樣性和復雜性上的共性， 正對產品設計提出前所未有的挑戰。 即便是安裝在機械臂末端或傳送帶旁的圖像傳感器， 也早已不再局限于單一功能——不同功能模塊往往對應著截然不同的電源需求。

因此， 為圖像傳感器提供穩定電流與電壓的電源系統， 必須具備與傳感器本身同樣出色的適應能力， 能夠靈活應對快速變化的供電條件。 盡管電能看似無處不在， 但在可持續發展日益重要的今天， 我們更應將其視為一種寶貴資源。 在現代CMOS圖像傳感器的供電架構中， 在關鍵位置選用合適的半導體穩壓器件， 不僅能高效地將電壓精準降至所需水平， 還能實現對電能的精細管理與優化利用。

對于工業和汽車等嚴苛應用場景而言， 優化圖像傳感器的電源樹架構， 其重要性絲毫不亞于提升傳感器本身的感光性能。
