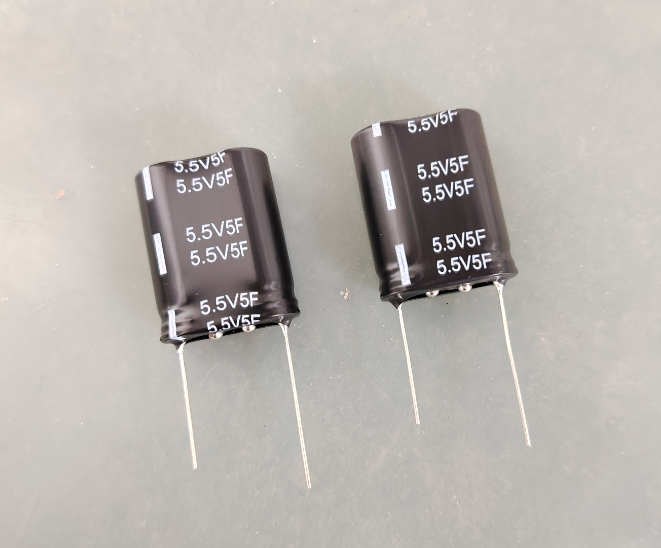

你是否曾為給超級電容充電而擔憂？或擔心高壓、大電流沖擊器件？隨著物聯網、可穿戴設備和智能傳感網絡的廣泛應用，超級電容憑借超快充電、長壽命和高功率輸出的特性，正在成為“短時功率補充 + 重復循環”的首選方案。但要真正發揮它的優勢，科學的充電安全準則與合理的電路設計至關重要。本文將從能量計算、充電安全、應用示例和電路實現四個維度，為你呈上全方位實戰指南。

一、理解儲能上限：能量計算公式

無論何種儲能器件，核心在于「能量存儲」的度量：

E = ?·C·V2

• C：電容值（F）
• V：充電電壓（V）

以5.5 V、0.22 F硬幣型超級電容為例：

E ≈ 0.5 × 0.22 F × (5.5 V)2 ≈ 3.33 J

若利用此電容為5 V、200 mA負載供電（P=1 W），則理論可持續約3秒。雖不及電池的大容量，卻足以應對數據廣播、瞬時高功率驅動或應急啟動。

二、充電安全準則：兩大黃金要點

為了避免熱失控和損壞，請務必遵循：

? 電壓控制：充電電壓≤額定電壓的90%。以5.5 V為例，安全電壓約4.95 V。

? 極性確認：硬幣型電容外殼箭頭指向負極，正、負極接線必須嚴格對應。

同時，推薦配合以下保護措施：

1. 限流充電：采用合適的電阻或恒流源，將初始沖擊電流控制在器件額定值內。
2. 過壓斷開：使用比較器實時監測，一旦接近閾值，自動切斷充電路徑。
3. 溫度監控：在并聯或串聯組合時，加入溫度傳感器，防止局部過熱。

三、典型應用示例

1. 物聯網低功耗傳感節點

從光伏或動能采集獲得能量，儲存在超級電容中，定時喚醒MCU進行傳感與藍牙廣播，再迅速進入深度休眠（EM4），可顯著延長系統壽命。

1. LED閃光與示警電路

需要瞬時大電流驅動高亮LED，超級電容可在毫秒級放出能量，實現高效閃光，再在次級穩壓電路中快速恢復電量。

1. 觸發式無線開關

通過動能開關瞬時輸出能量，為無線SoC供電并發送控制命令，構建“無電池、免維護”的綠色智能開關。

四、電路設計要點：高效與可靠兼顧

1. 輸入穩壓：12 V適配器 → LM317調至5.3 V，R1=1 kΩ、R2=3.3 kΩ，接近額定值。
2. 電壓監控：LM311比較器將電容電壓與4.86 V基準分壓對比，輸出控制MOSFET開關。
3. 開關與指示：IRFZ44N實現低ESR開關，BC557或高壓二極管+LED指示充電完成。
4. 防抖鎖存：在比較器輸出加入遲滯或簡單鎖存，避免閾值附近的來回振蕩。
5. PCB布局：高電流回路與弱信號回路分區，縮短電流環路并靠近比較器布局分壓網絡，提升整體穩定性。

從工程實踐出發，這套方法已在多個微功率項目中驗證，可在保證器件壽命的同時，提供可靠的充電和放電性能。如果你也在做超級電容應用，歡迎在評論區分享你的調試心得；點個贊、收藏本文，讓更多同行一起討論、一起進步。
