　　討論了在一個隔離層上進行光、磁(電感)和電氣(電容)信號傳輸?shù)膬?yōu)點和缺點，并對ISO72x系列數字隔離器中使用的電容耦合技術作了特別的重點闡述。

　　1. 引言

　　隔離就是將一部分與其他部分中的非理想影響分離開來。在電子電路中，電介質通過阻斷直流電(DC)實現電路隔離。那么被隔離的電路如何在一個更大的電氣系統中運行呢?這個問題的答案便是本應用報告的主題。

　　隨著德州儀器(TI)和其他供應商推出的產品數量不斷增加，隔離信號的傳輸選項也隨之增加，從而使設計人員在產品選擇上變得更加復雜。本報告闡述了隔離器的重要特性，并說明了各產品之間的差異和相似之處。

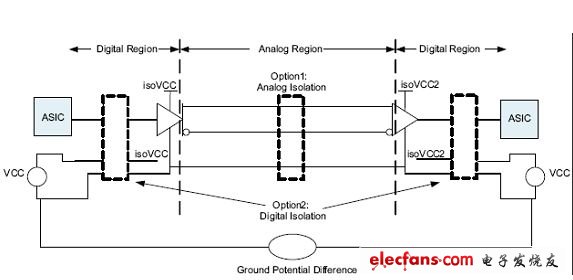

　　在對電路隔離的必要性進行回顧之后，我們對電介質信號傳輸?shù)娜N方法以及模擬對數字隔離器進行了討論，并對每一類型數字隔離器的實例進行了描述和對比。

　　2. 電路隔離的必要性

　　隔離電路的主要原因是保護電路不受危險電壓和電流的損壞。在圖1的醫療應用實例中，即使是小量的AC電流也有可能造成致命的傷害，因此需要采用一個隔離層來保護病人。隔離還可對敏感電路進行保護，使其免于受到工業應用中出現的高壓損壞。圖2的工業實例僅為一個高壓測量法。將傳感器與實際高壓相隔離使得對低壓電路的測量成為可能。

?

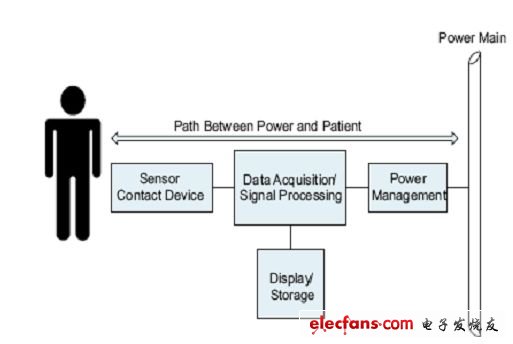

　　圖1：電源和病人之間可能的電路通路。

?

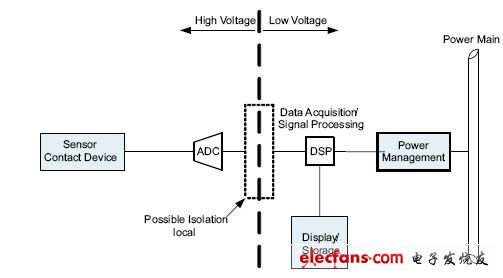

　　圖2：高壓和低壓電路之間的隔離。

　　保護原理是將高電壓電位(potential)隔離，其可能出現在各系統或電路中，如圖3中的線纜應用所示，其中的長距離可以將一個驅動器和接收機隔離。經過如此的長距離，接地可能處在不同電壓中。通過隔離，在隔離器而非敏感電路中形成電壓差。

?

　　圖3：設備之間的接地電壓差。

　　如圖4所示，通過相對于其他電路組件而言的高阻抗，隔離中斷了由電路通路形成的環路。通過中斷該環路，噪聲電壓出現在隔離層上，而非出現在接收機或更為敏感的組件上。噪聲電壓的高電平可以由外部電流或電壓源(例如：電感馬達和閃電(lightning))耦合。

?

　　圖4：各隔離中斷節點之間的接地環路。
