一、改造背景

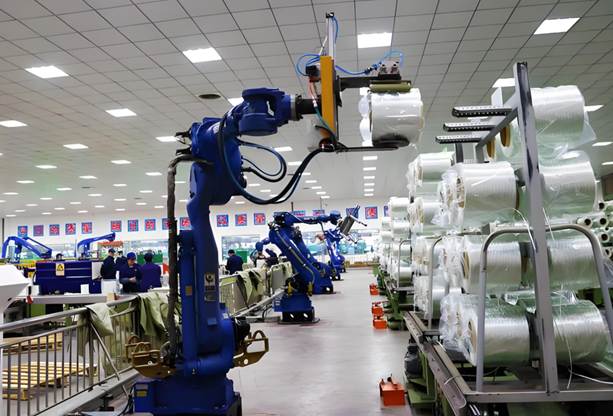

某化纖企業紡絲車間采用海為H60S2P PLC作為切片干燥、螺桿擠壓、紡絲牽伸、卷繞成型的控制核心，原系統僅通過RS485串口連接文本屏，只能實現啟停與簡單轉速顯示。隨著化纖生產精細化、品質管控與能耗優化要求提升，原有系統無法滿足熔體溫度、擠出壓力、紡絲速度、牽伸比、油劑液位、斷頭檢測、溫濕度聯鎖等參數實時監控與數據上傳，且海為PLC無標準以太網接口，無法接入車間MES與能源管理系統。整體更換控制器成本高、停產影響大，最終采用捷米特JM?ETH?HW工業以太網通訊處理器，實現老舊PLC低成本以太網升級，對接威綸觸摸屏與生產數字化平臺。

二、方案設計

1.硬件拓撲

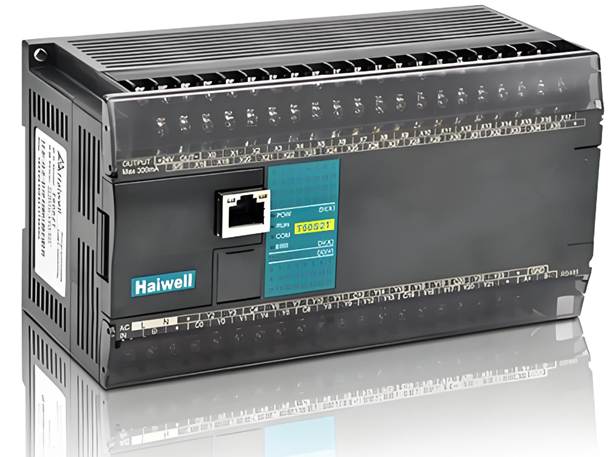

主控PLC：海為H60S2P，RS485接口

觸摸屏：威綸觸摸屏，用于化纖抽絲工藝監控、參數設定、報警提示、權限管理

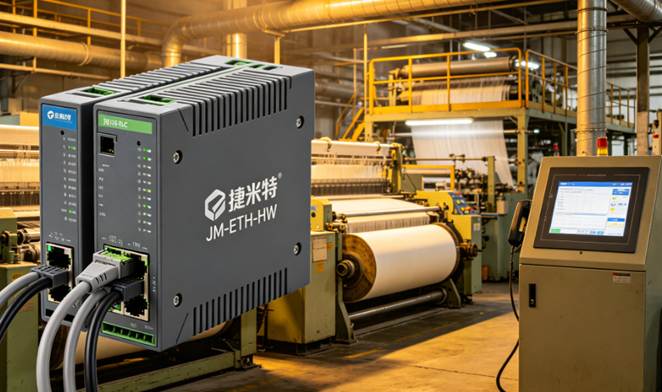

以太網模塊：捷米特JM?ETH?HW 工業以太網通訊處理器

網絡設備：工業級抗干擾交換機，化纖生產網段192.168.100.0/24

上位機：車間MES與能源管理計算機，用于數據歸檔、品質分析、能耗統計、報表生成

2.接口連接

JM?ETH?HW的RS485端子接入原有紡絲控制總線，站號設為6，波特率19200bps

模塊RJ45口接入工業交換機，IP：192.168.100.56，掩碼255.255.255.0

威綸觸摸屏配置同網段IP，通過以太網驅動讀取模塊映射數據

MES系統通過Modbus TCP采集熔體溫度、擠出壓力、紡絲速度、牽伸比、油劑液位、斷頭信號等關鍵參數

三、JM?ETH?HW通訊處理器參數配置

設置RS485站號6，數據刷新周期8ms，掃描RW、RM、X、Y、AI數據區

配置Modbus TCP映射，將RW區模擬量映射到40001開始保持寄存器，開關量映射到00001開始線圈

配置EtherNet/IP實例，映射熔體溫度、擠出壓力、卷繞轉速到CIP地址段

下載配置，RUN燈常亮、COMM燈閃爍表示通訊正常

四、威綸觸摸屏畫面組態

打開威綸EasyBuilder Pro，新建化纖抽絲監控項目

添加以太網驅動，指向JM?ETH?HW模塊IP：192.168.100.56

建立標簽：熔體溫度、擠出壓力、紡絲速度、牽伸比、油劑液位、斷頭計數、泵閥狀態、故障代碼

組態紡絲工藝流程畫面、實時趨勢曲線、報警彈窗、權限管理、品質統計界面

下載工程至觸摸屏，數據刷新<120ms，滿足化纖連續高速生產穩定監控要求

五、MES與能源平臺對接驗證

MES通過Modbus TCP（端口502）定時讀取生產數據、設備狀態、能耗參數

下發速度設定、溫度閾值、牽伸比例、聯鎖保護參數到PLC，實現遠程調控

通訊響應平均<8ms，連續72小時穩定無丟包，滿足化纖高品質生產監控要求

異常自動記錄，支持品質分析、生產報表導出與工藝事件追溯

六、PLC程序修改

JM?ETH?HW模塊對原PLC完全透明，僅增加少量狀態上傳與數據標記指令，無需改動原有紡絲控制邏輯與安全聯鎖，停機改造時間≤40分鐘，對生產影響極低。

七、經驗總結

JM?ETH?HW雙協議棧，同時支持EtherNet/IP與Modbus TCP，適配威綸屏與MES平臺

直連RS485總線，不占槽位、不改線，適合高濕、多塵、強電磁化纖現場

工業級抗干擾、防塵設計，支持Web遠程診斷，滿足24小時連續生產要求

低成本快速升級，解決海為PLC無以太網、無法數字化管控的痛點
