正文

在嵌入式 Linux 開發中，我們經常會在設備樹（DTS）中寫下這樣的配置：

神奇的是，驅動程序無需手動操作寄存器、無需硬編碼 GPIO 編號，就能通過內核提供的接口輕松獲取這個復位 GPIO，實現設備復位控制。這背后的底層邏輯是什么？今天就扒一扒這層底層邏輯。

1 DTS 到底在配置什么？

首先我們得明確，reset-gpios = <&gpio2 RK_PB4 GPIO_ACTIVE_HIGH>; 這行代碼不是給 CPU 看的，而是給內核和驅動的 “約定說明書”，每一部分都有明確含義：

reset-gpios：是 “屬性名”，遵循 Linux 設備樹的 GPIO 屬性命名規范（后綴-gpios），告訴內核 “這是一個用于復位功能的 GPIO 配置”。

&gpio2：是 “GPIO 控制器的引用”，表示這個 GPIO 歸屬于gpio2控制器。

RK_PB4：是 “GPIO 引腳編號”，是芯片廠商定義的宏，本質是一個整數。

GPIO_ACTIVE_HIGH：是 “GPIO 有效電平”，表示該 GPIO 為高電平有效。

PS：GPIO_ACTIVE_HIGH會被內核解析并存儲在gpio_desc中，驅動調用 gpiod_set_value() 時：若配置為GPIO_ACTIVE_HIGH，驅動傳入1則內核設置 GPIO 為高電平，傳入0為低電平；若配置為GPIO_ACTIVE_LOW，驅動傳入1則內核自動設置為低電平（有效電平），傳入0為高電平。驅動無需關心 “有效電平是高還是低”，只需按 “邏輯值”（1 = 有效，0 = 無效）調用接口，內核會自動完成電平轉換。也就是說，gpiod_set_value() 設置的是“邏輯值”而非“物理值”。

簡單說，這行配置的核心作用是：向內核聲明 “當前設備的復位 GPIO 是 gpio2 控制器的 PB4 引腳，高電平有效”，為后續驅動獲取 GPIO 打下基礎。

2 DTS 配置到驅動獲取的 4 個關鍵步驟

DTS 配置只是 “紙上約定”，驅動能真正拿到 GPIO 并使用，依賴內核的 “解析 - 注冊 - 匹配 - 提供” 全流程。

步驟 1：內核解析 DTS，提取 GPIO 配置信息

Linux 內核啟動時，會先執行 “設備樹解析階段”：

（1）內核的設備樹解析器（dtb_parser）會遍歷 DTS 文件，找到所有帶-gpios后綴的屬性（包括reset-gpios）。

（2）解析器會識別&gpio2對應的 GPIO 控制器（通過 DTS 中g(shù)pio2節點的compatible屬性匹配內核中的 GPIO 驅動，比如rockchip,rk3576-gpio）.

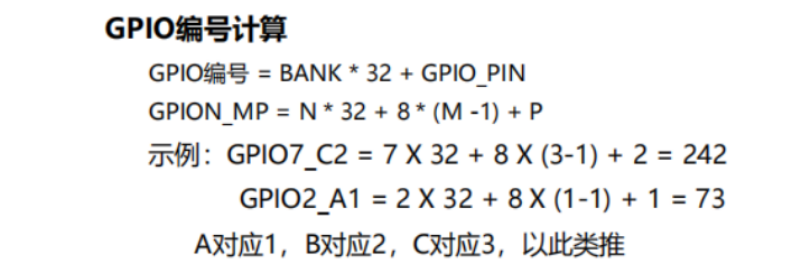

（3）將RK_PB4引腳編號轉換為內核統一的 “GPIO 全局編號”（這是關鍵！）。內核為了管理所有 GPIO，會給每個 GPIO 分配一個全局唯一的整數 ID（GPIO 編號），其計算規則如下：

（4）解析器將 “GPIO 編號 + 有效電平” 封裝成struct gpio_desc結構體（GPIO 描述符，內核中代表一個 GPIO 的 “身份證”），并與當前設備的struct device結構體關聯（存在設備的私有數據中）。 至此，DTS 中的 “文字配置” 已被內核解析為 “可操作的 GPIO 描述符”，就像把 “地址信息” 轉換成了 “快遞單號”，等待驅動來 “取件”。

步驟 2：GPIO 控制器驅動初始化，提供操作接口

在解析 DTS 之前，內核已經加載了gpio2對應的 GPIO 控制器驅動（通常是芯片原廠 BSP 工程師編寫的平臺驅動），該驅動會完成兩件關鍵事：

（1）向內核 GPIO 子系統注冊struct gpio_chip結構體（GPIO 芯片描述符），其中包含：

GPIO 控制器的基地址（操作寄存器的物理地址，已通過ioremap映射為虛擬地址）；

該控制器管理的 GPIO 數量（比如gpio2管理 32 個引腳）；

操作 GPIO 的核心函數（request申請、free釋放、set_value設置電平、get_value讀取電平）。

（2）內核 GPIO 子系統會為該控制器分配 “GPIO 基號”（比如gpio2分配 32-63 號），確保全局編號不重復。

這一步的作用是：讓內核具備操作gpio2控制器下所有 GPIO 的能力，相當于給 “快遞站” 配備了 “快遞員”（操作函數），能處理后續的 GPIO 申請和控制請求。

步驟 3：設備與驅動匹配，驅動申請 GPIO 資源

當內核完成 DTS 解析和 GPIO 控制器初始化后，會啟動 “設備與驅動匹配” 流程：

（1）內核根據 DTS 中當前設備節點的compatible屬性，在驅動鏈表中查找匹配的設備驅動。 （2）驅動匹配成功后，會執行probe函數，在probe函數中，驅動會通過內核提供的 GPIO 申請接口，獲取reset-gpios對應的 GPIO。

比如：

這里的核心接口是devm_gpiod_get_optional（devm_前綴表示內核自動管理資源，驅動卸載時自動釋放 GPIO），它接收參數"reset"對應 DTS 中的reset-gpios屬性（內核會自動拼接-gpios后綴）。

步驟 4：驅動操作 GPIO，實現業務功能

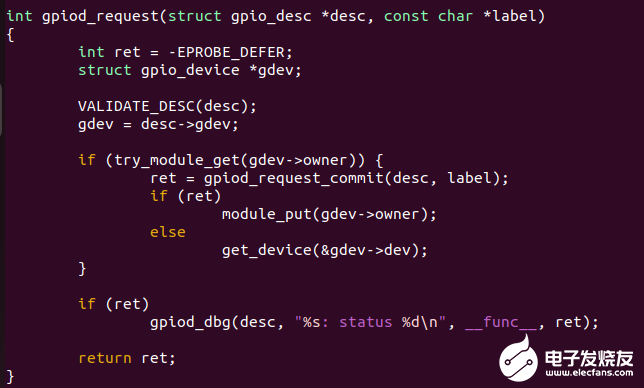

通過層層函數調用，驅動最終拿到reset_gpio（gpio_desc指針）。

然后就可以通過內核提供的接口gpiod_set_value() 操作 GPIO 的電平，這里的gpiod_set_value() 接口會最終調用 GPIO 控制器驅動中的set_value函數，通過操作 GPIO 寄存器（如輸出控制寄存器、數據寄存器）實現電平切換，完成硬件層面的復位控制。

3 總結

DTS 配置reset-gpios后驅動能直接獲取，本質是 “三層約定 + 兩層封裝” 的結果：

三層約定：DTS 與內核的 “配置格式約定”、GPIO 控制器與內核的 “驅動接口約定”、驅動與內核的 “資源申請約定”；

兩層封裝：內核 GPIO 子系統封裝硬件差異、devm_機制封裝資源管理。

這種設計讓嵌入式開發擺脫了 “寄存器操作的繁瑣” 和 “硬件差異的困擾”，驅動開發者只需專注于業務邏輯（比如何時觸發復位），無需關心底層實現，這也是 Linux 設備樹 “硬件描述與驅動分離” 設計思想的核心體現。

最后留個問題： reset-gpios里的GPIO_ACTIVE_HIGH能隨便寫嗎？我們下期分享~

（完）
