隨著計算機和信息技術的快速發展，人們對器件處理速度和性能的要求越來越高，在高速數字信號處理器(DSP)、微處理器和RSIC等各類芯片中，乘法器是必不可少的算術邏輯單元，且往往處于關鍵延時路徑中，乘法運算需要在一個時鐘周期內完成，它完成一次乘法操作的周期基本上決定了微處理器的主頻，因此高性能的乘法器是現代微處理器及高速數字信號處理中的重要部件。目前國內乘法器設計思想有4種，分別為：并行乘法器、移位相加乘法器、查找表乘法器、加法樹乘法器。其中，并行乘法器易于實現，運算速度快，但耗用資源多，尤其是當乘法運算位數較寬時，耗用資源會很龐大;移位相加乘法器設計思路是通過逐項移位相加實現，其耗用器件少，但耗時鐘，速度慢;查找表乘法器將乘積直接放在存儲器中，將操作數作為地址訪問存儲器，得到的輸出數據就是乘法結果，該方法的速度只局限于存儲器的存儲速度，但隨乘數的位數增加，存儲器的空間會急劇增加，該方法不適合位數高的乘法操作;加法樹乘法器采用流水線結構，能在一個時鐘完成兩數相乘，但當乘數的位數增加，流水線的級數增多，導致會使用很多寄存器，增加器件的耗用，而采用Booth算法的乘法器，會在速度、器件、精度、功耗方面有很大優勢。

　　在此介紹了20×18比特定點陣列乘法器的設計，采用基4-Booth算法，4-2壓縮，基本邏輯單元為中芯國際(SMIC)公司O.18/μm工藝所提供的標準單元庫，在減少乘法器器件的同時，使系統具有高速度，低功耗的特點，并且結構規則，易于FPGA的實現，同時在ASIC設計中，也是一種很好的選擇。

　　l 乘法器結構

　　20×18位乘法器的邏輯設計可分為：Booth編碼，部分積的產生，4-2壓縮樹，超前加法器，舍人溢出處理。其中。Booth算法可以減少50 %的部分乘積項，而4-2壓縮樹，減少求和的加數個數，它可以減少加法器個數，節省器件，與傳統方法比，同時少了串行累加或Wallace樹結構中的多級傳遞延遲，從而提高整個乘法器的速度。

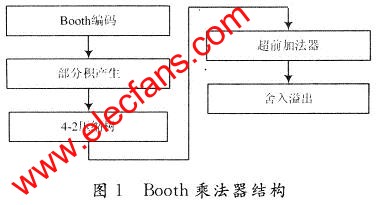

　　4-2壓縮完后最后的兩個數，直接相加，其延時為一個超前進位加法器的延時，得到結果后，再根據需要數據的精度，做溢出處理及四舍五入如圖1所示。

　　1.1 Booth編碼與部分積的設計

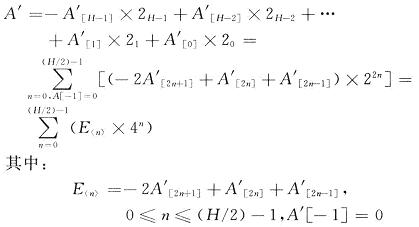

　　在此采用的是基4-Booth編碼方式。在補碼表示的二進制數據中，擴展其最高位，并無影響。乘數A位寬為N，若N為奇數將A作符號擴展為A'，使其位寬為偶數。設定：經過處理以后，乘數A'寬度為H，H為偶數且不得小于N。則乘數A'可表示為：

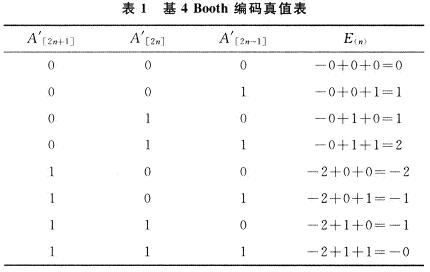

　　其值如表1所示：

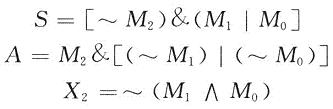

　　可以看到：基4布思編碼一次考慮了3位：本位、相鄰高位、相鄰低位;處理了2位，確定運算量0，1B，2B，形成(H/2)項編碼項、乘積項。對于2B的實現，只需要將B左移1位。因此，不管從那方面來說，基4算法方便又快捷。而基2算法1次只考慮2位、處理1位，形成N項編碼項、乘積項，只是方便而已。SMIC提供的O.18 vm標準單元庫中，布思編碼邏輯表達式為：

　　以M2指示相鄰高位，以M1指示本位，以M0指示相鄰低位。S為0時正，為1時負;A為0時操作數為0，為1時操作數為B;X2為O時操作數為0，為1時操作數為28。對于0，B，2B都比較好實現，2B=(B<<1);對于(-2B)實現如下：一2B=2×(-B)=[～(B<<1)]+1在硬件實現中，相鄰部分積之間的權相差4，也就是部分積之間錯開兩位，把加1拿出來;對于所有As為1時，把所有的加1拿出來單獨做部分積，這樣可以省去多個加法器，節省器件。對與一個18 b的乘數，可以產生9個部分積，改進此Booth編碼，再加上一個補1的數，一共產生10個加數。

　　1.2 4-2壓縮邏輯實現

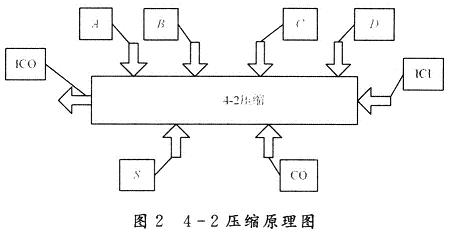

　　4-2壓縮原理圖如圖2所示。它有5個輸入端：A，B，C，D，ICI;三個輸出端：S，CO，ICO。將5-3編碼器并成1行，即為5-3計數行;若將相鄰低位之ICO接入本位之ICI，則成為4-2壓縮器。這樣可以減少2個操作數。5-3計數器代數運算式如下：

　　S+CO×2+ICO×2=A+B+C+D+ICI

　　即：I0，I1，I2，I3，Ci，D權值為1;C，C0權值為2。

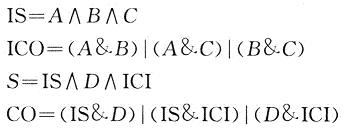

　　SMIC提供的0.18 vm標準單元庫中，4-2壓縮CMPR42的邏輯表達式為：

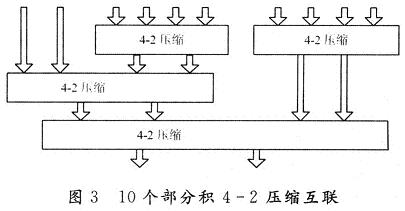

　　在硬件實現該模塊時，因為有10個部分積，一共調用4-2壓縮4次，分為3級，從頂到底為2—1—1型。4-2壓縮互聯如圖3所示。

　　1.3 溢出處理及四舍五入

　　定點數相乘不會溢出，只不過結果的最終位數有所增加。20 b×18 b結果為38 b。有時38 b并不全部存儲，只需其中的一些位就可以。這涉及到四舍五人。假設數A共20位，1位符號，5位整數位，14位小數位，數B共18位，1位符號位，2位整數位，15位小數位，結果格式同A。

　　如圖4所示，因為只保留5位整數，把前3位都看成是符號位，如果不同，說明溢出;反之，沒溢出。再根據前兩位真正的符號判斷是上溢還是下溢，若為O，則上溢，為20'h7ffff，反之，下溢，為20'h80001。在邏輯設計上用個選通可以實現，Verilog HDL代碼為：assignceil=data in[37]：20'h80001：20'h7ffff;其中data in[37]為最高位。

　　由于Verilog HDL語言是應用最為廣泛的硬件描述語言之一，可以進行各種層次的邏輯設計，也可以進行仿真驗證，時序分析，并且可移植到不同產家的不同芯片中，代碼可讀性比較強，因此本模塊設計用Ver-ilog HDL語言。

　　如果要舍入的數沒有溢出，那么還要考慮小數部分的舍入。若舍入數為正數，舍入相鄰位為1，舍入時必須進1;反之不用。若舍人數為負數，舍入相鄰位為1且舍人相鄰位后面還有一位為1，則舍入時需加1;反之，不加1。

　　2 32位浮點乘法器的實現與仿真測試

　　該模塊仿真實現用Mentor Graphics公司的Model-Sim SE 6.0d仿真軟件，圖5列出本設計的：FPGA仿真結果。圖5中in1是被乘數20 b。in2是乘數18 b。reset是復位清零信號，低電平有效。booth_mulTIplier_out是用Booth編碼乘法器算出來的結果38 b。derect_multiplier_out是直接用乘號“×”得到的結果，也是18 b。兩者結果一致。round_out是舍入后的結果，20 b。eq是測試時加的一個1 b信號，如果booth_multiplier_out和derect_multiplier_out相等為1，否則為0。

　　由于在測試時，將輸入和輸出都用寄存器鎖存了一個時種clk，最后輸出結果延了2個時種clk，在圖5中，第一個時種clk，輸入乘數和被乘數分別為126 999，68 850;輸出結果為第3個時種clk的8 743 881 150。因為126 999×68 850=8 743 881 150，故結果正確。在測試時，因實際數據量比較大，in1從-219～219-1，ModelSim SE 6.0d仿真軟件需要運行大概1 min，若in1從-219～219-1，in2從-217～217-1大概需要時間T=218min=4 369 h="182" day，因此在PC機上不能全測，故在寫testbench時，用random函數產生隨機數測試，該乘法器用ModelSim仿真軟件運行12 h，eq信號始終為1，即乘法器算出的結果與直接乘的結果一致，認為該方法完全可行。

　　3 性能比較與創新

　　該模塊用Synplify Pro8.1綜合，用XilinxISE 7.1i實現布局布線。在Xilinx ISE中ImplementDesign下Map報告系統占用資源如表2所示。

　　而靜態時序分析報告顯示速度和延時分別為62.805 MHz，15.922 ns。

　　該設計采用高壓縮率的4—2壓縮算法，壓縮率為50%，而一般的3-2壓縮壓縮率為33%，并且采用先進的集成電路制造工藝，使用SMIC公司O.18μm的標準單元庫，因此在提高了速度的同時，能減少器件，該乘法器能在1個時鐘內完成，不像采用流水線結構，雖然可以提高速度到105.38 MHz，但需3個時鐘，需要大量鎖存器，從而在增加器件的同時增加功耗，而且完成一次乘法運算時間要24.30 ns。因國內集成電路制造起步晚，目前中國80%的集成電路設計公司還在采用0.35/μm及以下工藝，國內同類乘法器，采用上華0.5 μm的標準單元庫，完成1次乘法運算時間接近30 ns，邏輯單元是1 914個。但該設計完成1次乘法運算時間僅15.922 ns，器件只有494個Slices，性能明顯提高。

　　4 結 語

　　給出了20×18位符號定點乘法器的設計，整個設計采用了Verilog HDL語言進行結構描述，采用的器件是xc2vp70-6ff1517。該設計采用基4 Booth編碼，4-2壓縮，以及采用SMIC0.18μm標準單元庫，使得該乘法器面積降低的同時，延時也得到了減小，做到芯片性能和設計復雜度之間的良好折中，該設計應用于中國地面數字電視廣播(DTMB)ASIC中3 780點FFT單元的20×18位符號定點乘法器，在60 MHz時工作良好，達到了預定的性能要求，具有一定的實用價值。
