高低溫液壓系統要在試驗器運行時，向試驗件提供一定壓力、溫度、流量和清潔度要求的燃油，分別設置3條獨立的供油路，分別給3個試驗臺位供油。需要具備通過遠程控制和與其他燃燒室點火試驗器子系統配合，在較寬的范圍內實現燃油流量、壓力和溫度的無級調節。燃油加降溫系統是一套機電液氣一體的系統，機械部分由底座、電器柜和支架等組成；電氣部分由CPU、模塊、斷路器、制動單元等組成；液壓和氣動部分由泵組、閥門、過濾器、傳感器、及其它輔件組成。

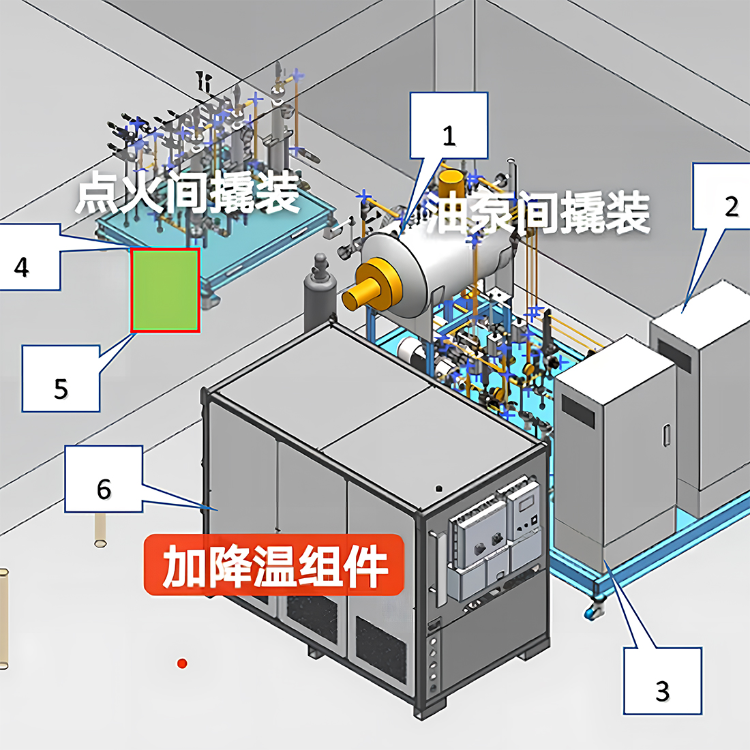

高低溫液壓系統分為油箱組件部分、供油路組件部分、回油路組件部分、和制冷加熱設備部分。油箱組件頂部設有進氣、排氣、注油、回油和安全通道，還設有防爆攪拌器和傳感器接口，其中注油和回油通道深入液面的3/4處；側邊設置磁翻板液位計和內置換熱盤管的接口；底部設置排污和吸油通道，其中排污口緊貼油箱內壁，吸油口深入油罐50mm。

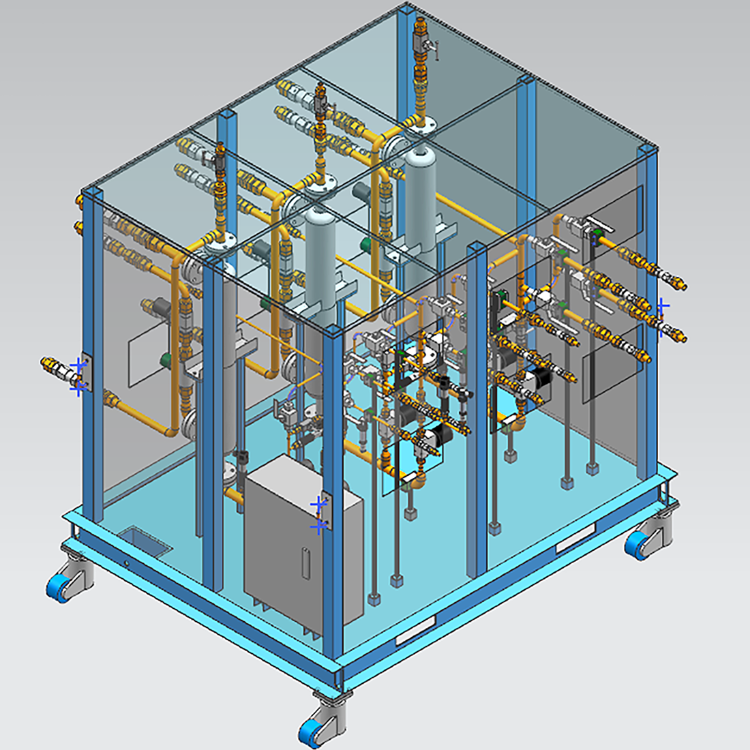

供油路組件分為三條油路，供油路組件分兩個放置地點，油泵間和點火試驗間，分別集成在兩個撬裝上。回油路組件為一套氣動背壓閥和一套手動針閥并聯，在做內循環測試時當做負載，模擬噴嘴進行憋壓測試。制冷加熱設備采用全密閉管道式設計，導熱介質在一個密閉系統中，帶有膨脹容器，膨脹容器中的導熱介質不參與循環。
高低溫液壓系統參數：
?制冷功率要求至少預留30%的裕度；
?防護等級IP65，防爆等級Ex（ib）IIBT3；
?供油流量測試精度：≯0.5%，供油壓力測試精度：≯0.5%，供油溫度測試精度：≯0.5%；
?燃油流量控制精度：≯0.5%，燃油溫度控制精度：±3K；
?燃油溫度控制范圍：226K~常溫，燃油溫度控制精度：±3K；
?開關閥零泄露，調節精度≯0.5%，基本誤差、回差及死區≤1%；
?泵后油濾絕對過濾度為5μm，泵前油濾建議≯20μm，配備阻塞指示裝置；
?供油管道末端與試驗件總管接口間采用金屬軟管連接，軟管長度不超過0.5m;
?燃油自循環調節穩定，切入試驗件后，燃油溫度需要保持穩定，溫度波動范圍±1K；
?制冷系統應使用兩級降溫機制，一級在主油箱降溫，二級在試驗件進口附近進行溫度補償；
泰德航空燃油加降溫系統
型號：
RY-TD00299
