航空液壓系統被譽為飛行器的“肌肉系統”，承擔著起落架收放、襟翼操縱、舵面控制、反推力裝置驅動等關鍵功能，其性能直接關系到飛行安全與任務完成能力。現代民用與軍用飛機對液壓系統提出了更高的要求：功率密度不斷提升、系統重量持續降低、可靠性指標日益嚴苛。據統計，全球飛機液壓系統市場規模預計從2024年的25.6億美元增長至2029年的46.8億美元，復合年增長率達12.7%，這一增長態勢得益于航空旅行的復蘇、國防預算的增加以及新一代飛機研發的持續推進。

從技術演進路徑來看，航空液壓系統正經歷著從3000psi向5000psi高壓化的跨越式發展。高壓化帶來的直接效益是：在相同功率需求下，系統流量可降低40%，元件尺寸相應減小，整機重量顯著下降。然而，高壓化也引入了新的技術挑戰：壓力沖擊幅值增大、流體流速加快、系統溫升加劇，這些因素對液壓系統的熱管理與壓力控制提出了更高要求。與此同時，現代飛機需應對全域作戰與全球運營的需求，其液壓系統必須在-60℃的極寒高空與70℃以上的高溫地面工況下可靠工作。極端溫度環境下，密封件材料性能退化、液壓油黏度劇烈變化、金屬構件配合間隙失配等問題，成為制約液壓泵可靠性的核心瓶頸。

液壓泵作為液壓系統的“心臟”，其功能是將機械能轉化為液壓能，為整個系統提供動力源。航空液壓泵長期處于高速、高壓、變工況的運行狀態，工作條件極為苛刻。當前廣泛應用的恒壓變量泵雖然能滿足常規工況需求，但其設計邏輯存在固有缺陷：以全飛行過程中最高工作壓力作為系統額定壓力進行設計，而最高壓力工況僅占飛行過程的10%左右，這意味著其余90%的時間段內存在大量的功率浪費，這些無效功率最終轉化為熱量，導致系統溫度急劇升高，降低可靠性并影響飛行安全。

溫度變化對液壓泵性能的影響機制可從兩個維度解析：一是溫度對液壓油黏度的影響，航空煤油或液壓油的黏度隨溫度降低呈指數級上升，低溫下油液流動性變差，泵吸油阻力增大，容易產生氣蝕；二是溫度對金屬構件配合間隙的影響，不同材料的熱膨脹系數差異導致摩擦副間隙變化，高溫下間隙減小可能引發卡滯，低溫下間隙增大則導致內泄漏加劇。研究表明，液壓泵的容積效率與工作溫度及加載壓力呈反比關系，這一規律在高低溫極限工況下表現得尤為顯著。

針對上述挑戰，國內外學者開展了大量研究工作。盧學淵等設計了航空煤油泵在線環境高溫試驗箱，用于檢驗煤油泵在高溫條件下的工作特性；鄭智劍等設計了一套環境溫度為-25~100℃的液壓泵/馬達高低溫試驗臺，用于液壓元件的第三方檢測；曾明敏針對某型飛機起落架液壓控制系統，開發了高低溫循環加載壽命試驗臺；韓彬等針對汽車液壓制動部件設計了高低溫耐久試驗系統。然而，現有試驗平臺普遍存在針對性強、成本高昂的問題，對于少量定制的航空液壓齒輪泵測試需求，外購專用試驗臺往往周期長、價格高，容易造成資源浪費。

一、液壓泵高低溫試驗系統方案設計

1.1 核心技術要求分析

液壓泵高低溫試驗系統的設計必須嚴格遵循被試件的技術規格與測試大綱要求。本研究中被試航空齒輪泵的核心參數為：理論排量10mL/r，額定工作壓力21MPa，最高工作壓力23MPa，由4.5kW交流電機驅動，額定轉速1500r/min。被試泵需完全浸入10號航空液壓油中工作，這一要求與常規液壓泵測試存在本質差異——被試件與工作介質共同處于溫度可控的環境中，對系統的溫控能力與密封可靠性提出了更高要求。

測試大綱規定的五個子項目構成了系統設計的輸入邊界條件：

常溫工作測試要求環境溫度維持在(25±5)℃，這是被試泵性能的基準狀態，用于建立流量-壓力特性的參考曲線。

低溫存儲測試要求將溫度降至-50℃并保持足夠時間，此時被試泵不工作，但需驗證其在極端低溫環境下結構完整性及材料適應性。存儲溫度低于工作溫度10℃，體現了航空產品嚴苛的余度設計要求。

低溫工作測試要求環境溫度-40℃保持4小時后，啟動被試泵連續工作2分鐘。這一工況模擬飛機在高空巡航或極寒地區地面啟動時的真實狀態，重點關注低溫啟動性能與短時工作穩定性。

高溫存儲與工作測試分別要求70℃環境下的存儲與工作驗證。高溫環境下，油液黏度降低、密封件材料軟化、配合間隙變化等因素共同作用，可能導致容積效率顯著下降，是評價液壓泵高溫適應性的核心指標。

此外，溫度變化速率要求≤10℃/min，這一指標既考慮了試驗效率，也避免過快溫變對試件造成熱沖擊損傷。被試泵合格判定標準為額定輸出流量≥8.8L/min，相當于容積效率不低于88%。

1.2 試驗臺原理設計

依據JB/T7041.2-2020《液壓齒輪泵》標準，結合被試泵的特殊安裝要求，設計了液壓泵加載測試的液壓原理圖。系統設計的核心思路是“分置布局、內外協同”——將被試泵與驅動電機整體聯接并安裝在油箱內，構成油源動力單元；加載模塊與測控系統則置于高低溫環境箱外，通過耐低溫高壓軟管穿越箱壁實現連接。

油源動力單元設計是被試泵安裝方式的創新點。被試液壓泵的兩個油口完全浸入液壓油中，這一設計具有多重優勢：其一，確保泵吸油口始終處于正壓狀態，避免低溫高黏度油液條件下的吸空風險；其二，泵體與環境油液充分接觸，溫度均勻性更好，測試結果更能反映真實工作狀態；其三，簡化了箱內管路布局，減少了熱量交換通道，有利于環境箱溫度穩定。入口安裝過濾器用于保護泵體，出口通過管道穿越環境箱壁連接至外部加載模塊。

加載模塊設計采用集成塊式結構，核心元件為兩個并聯的溢流閥。其中一只溢流閥用作安全閥，壓力設定為23MPa，作為系統的最后一道保護屏障；另一只用于加載，通過手動或自動調節實現0~23MPa范圍內的無級加載。加載閥進油口串聯高壓流量計，用于實時監測被試泵輸出流量。流量計前端并聯壓力表與壓力傳感器，壓力表便于現場調試時直接讀取壓力值，壓力傳感器則將壓力信號轉換為標準電流信號供數據采集系統使用。加載閥出口通過管路接回油箱，形成完整的液壓循環回路。

測控系統設計采用分布式架構。數據采集及傳感器電源模塊、加載閥塊布置于環境箱外，避免了低溫環境對電子元件性能的影響——低溫下傳感器漂移是系統級低溫測試中的典型故障風險。高低溫箱壁上開設直徑40mm的測試孔，通過耐低溫高壓軟管連接內外系統。測試過程中，環境箱始終保持關閉狀態，所有調壓加載、觀測及數據記錄操作均在外部完成，既保證了箱內溫度穩定，也確保了操作人員的安全與舒適。

1.3 結構布局與熱力學考量

試驗臺的結構布局充分考慮了熱力學因素對測試精度的影響。電機-泵及油箱組成的泵源部分放置在高低溫環境箱內，通過改變環境箱的設定參數及保溫時間，可精確調節液壓泵的環境溫度條件以及液壓油的溫度。

熱分區設計是結構布局的核心思想。將熱源設備（電機、泵）置于溫控區內，而將對溫度敏感的測量與控制設備置于溫控區外，形成內外兩個熱力學區域。這種設計避免了電子設備低溫失效問題——研究表明，壓力、溫度、流量傳感器在低溫條件下存在測量漂移風險，需要根據具體應用選擇合適的量程與安裝位置。同時，加載閥塊置于箱外也便于操作人員實時調節壓力，無需開啟箱門破壞溫度場。

熱橋隔斷是另一個關鍵設計點。環境箱壁上開設的測試孔不僅是管路通道，也是內外熱交換的主要路徑。設計中采用雙層密封結構，在管路與箱壁之間填充隔熱材料，減少冷量或熱量的傳導損失。耐低溫高壓軟管選用多層復合結構，內層為耐油橡膠，外層為不銹鋼編織網，中間層為隔熱材料，既保證承壓能力（最高35MPa），又降低管壁熱傳導。

溫度均勻性保障方面，環境箱內部配置強制對流風機，確保箱內溫度場均勻性控制在±2℃以內。油箱內部設置導流板，引導油液流動路徑，避免局部溫差過大。溫度傳感器布置在油箱不同位置，用于監測溫度均勻性并作為閉環控制的反饋信號。

二、試驗臺架搭建與系統集成

2.1 核心構造與模塊劃分

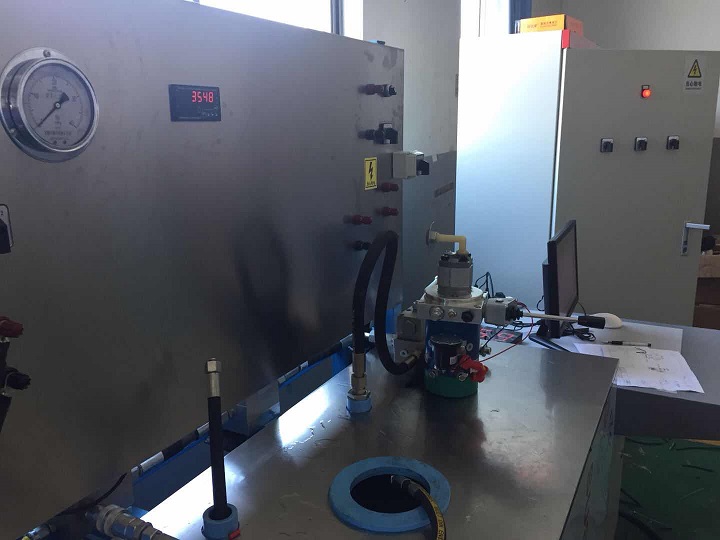

根據系統原理搭建的常溫下液壓泵加載試驗臺架可分為三大模塊：油源動力單元、加載閥組、數據采集系統，三者協同工作構成完整的測試平臺。

油源動力單元是試驗臺的核心執行部分。被試泵及驅動電機采用垂向安裝方式——電機尾部通過螺栓固定在油箱蓋板上，被試泵懸置在油箱內，完全浸入10號航空液壓油中。油箱容積設計為50L，采用304不銹鋼材質，內部設置換熱盤管用于溫度快速調節。電機額定轉速1500r/min，通過變頻器實現轉速調節，擴展了被試泵的工況模擬范圍。油管選用耐低溫高壓金屬波紋管，管徑10mm，既保證承壓能力（最高35MPa），又具備柔性便于安裝。

加載閥組采用集成塊式結構，將所有液壓元件集成在一個不銹鋼閥塊上，減少了管路連接點，降低了泄漏風險。閥塊上集成有：直動式溢流閥（用作安全閥，壓力設定23MPa）、先導式溢流閥（用作加載閥，可調壓力0~23MPa）、高壓齒輪流量計（量程0~30L/min，精度±0.3%）、壓力表（量程0~25MPa，精度1.6級）、壓力傳感器（量程0~25MPa，輸出4~20mA，精度0.5級）。閥塊底部通過支架固定在地面，與油源動力單元通過耐低溫高壓軟管連接。

數據采集系統采用奧地利DEWE2-A4數據采集分析儀，這是一款模塊化高性能數據采集系統，具備16個模擬輸入通道，最高采樣速率200kS/s。流量測量采用德國某公司的高精度齒輪式流量傳感器，量程0~30L/min，最高耐壓35MPa，輸出頻率信號，經采集儀轉換為數字信號。壓力傳感器輸出4~20mA電流信號，通過精密電阻轉換為電壓信號后采集。溫度測量采用PT100鉑電阻，輸出信號經溫度變送器轉換為4~20mA標準信號。所有采集數據實時顯示在電腦端，并同步存儲至數據庫供后續分析。

2.2 高低溫環境系統集成

將液壓泵加載試驗臺架與高低溫環境箱結合，是搭建完整試驗系統的關鍵步驟。高低溫環境箱采用實驗室現有設備，溫度范圍-70~180℃，滿足測試需求。箱體左右側壁分別設置直徑40mm的測試孔，用于外接測試電源線、信號線及液壓管路。

穿越密封技術是系統集成的難點。兩根高壓軟管（進油管和回油管）、電機電源線、溫度傳感器信號線、液位計信號線等需通過測試孔引出。設計中采用定制法蘭盤，將多根管路與電纜集中穿過一個測試孔，法蘭盤與箱壁之間采用硅橡膠密封圈，管路與法蘭盤之間采用錐形密封套，確保低溫下密封材料仍保持良好的彈性。穿越段管路外部包裹保溫材料，減少冷量損失。

油源動力單元放置時，需確保油箱位置低于被試泵，保證泵吸油口始終處于正壓狀態。油箱底部安裝萬向輪，便于推入或移出環境箱；定位后使用地腳螺栓固定，防止振動影響。電機電源線選用耐低溫電纜，在-50℃環境下仍保持良好的柔韌性，避免低溫脆斷。

箱內溫度均勻性驗證是系統投入使用前的必要步驟。在油箱不同位置布置5個溫度傳感器（四個角落加中心），在空載和帶載條件下測試溫度場分布。結果表明，在-40℃和70℃設定點，箱內最大溫差≤2.5℃，滿足測試精度要求。溫度變化速率測試顯示，從常溫降至-40℃約需70分鐘，從常溫升至70℃約需50分鐘，滿足≤10℃/min的要求。

2.3 參數匹配與精度控制

試驗系統的參數匹配與精度控制直接關系到測試結果的可靠性。本系統在設計過程中對各環節進行了嚴格的誤差分析與控制。

流量測量鏈：齒輪流量計本身精度為±0.3%，經數據采集儀轉換后整體測量精度控制在±0.5%以內。流量計安裝在加載閥進口，測量的是被試泵的實際輸出流量，避免了回油管路脈動對測量的影響。考慮到低溫工況下油液黏度變化對齒輪流量計測量精度的影響，在數據處理軟件中嵌入黏度補償算法，根據實時油溫修正流量系數。

壓力測量鏈：壓力傳感器精度0.5級，與采集儀配合后整體測量誤差≤0.6%。壓力表用于現場調試，精度1.6級，主要作為冗余監測手段。壓力傳感器前端安裝阻尼器，用于消除泵出口壓力脈動對測量的影響。加載閥壓力通過手動調節，調節螺桿帶有刻度盤，可粗調至目標壓力附近，再根據傳感器讀數精確調整。

溫度測量與控制：溫度傳感器采用PT100鉑電阻，A級精度（±0.15℃），經變送器轉換后整體測量精度±0.3℃。環境箱溫度控制采用PID算法，控制精度±1℃；油溫通過箱內空氣與油箱壁換熱間接控制，考慮到熱慣性較大，油溫控制精度為±2℃。試驗開始前需保證足夠保溫時間，確保油溫與環境溫度達到平衡——低溫工況保溫4小時，高溫工況保溫4小時。

轉速控制：電機采用變頻調速，額定轉速1500r/min。變頻器頻率精度0.1Hz，對應轉速精度約3r/min（0.2%）。轉速通過變頻器內置編碼器反饋，用于計算泵的理論流量。

三、齒輪泵高低溫性能測試與結果分析

3.1 測試程序與工況設計

依據測試大綱要求，在已搭建好的測試系統上開展某型航空齒輪泵不同環境溫度下性能測試試驗。測試程序嚴格按照“先存儲、后工作、先低溫、后高溫”的原則設計，避免溫度沖擊對試件造成額外損傷。

常溫性能測試作為基準試驗，在環境溫度28℃條件下進行。測試前確保被試泵在空載下運轉10分鐘，排除安裝過程中進入的空氣，并使油溫穩定至環境溫度。隨后從0MPa開始，以2MPa為步長逐步增加加載壓力至23MPa，每個壓力點穩定2分鐘后記錄流量、壓力、溫度數據。測試完成后，卸載至空載，關閉電機。

低溫工作測試程序如下：以不大于10℃/min的速率將箱內溫度降至-40℃，過程中監測油溫變化。達到設定溫度后，保持低溫4小時，確保被試泵及油液充分冷卻。保溫結束后啟動電機，使被試泵在空載下運轉30秒，然后逐步加載至額定壓力21MPa，記錄2分鐘工作過程中的流量、壓力變化。測試完成后立即卸載并關閉電機，避免低溫運轉時間過長導致油液過度黏稠。

高溫工作測試程序類似：以不大于10℃/min的速率將箱內溫度升至70℃，保持高溫4小時，確保充分熱平衡。保溫結束后啟動電機，空載運轉30秒后逐步加載至21MPa，記錄2分鐘工作過程中的數據。

測試過程中同步監測油箱液位、電機電流、振動等輔助參數，用于判斷被試泵運行狀態是否正常。所有測試數據實時存儲，采樣頻率設為100Hz，確保能夠捕捉壓力脈動與流量波動特征。

3.2 試驗數據與特性曲線

根據測試大綱要求，分別在常溫28℃、低溫-40℃、高溫70℃三種環境溫度下完成被試泵性能測試。

常溫工況下，被試泵空載流量為10.2L/min，與理論排量10mL/r×1500r/min=15L/min存在一定差異，這是由于泵的容積效率及測試系統管路壓損所致。隨著負載壓力升高，輸出流量逐漸降低：10MPa時流量為9.8L/min，21MPa額定壓力下流量為9.3L/min，對應容積效率91.2%。流量隨壓力降低的趨勢呈線性特征，表明內泄漏以層流為主，符合齒輪泵的泄漏機理。

低溫-40℃工況下，被試泵表現出的特性與常溫有明顯差異。空載流量為10.4L/min，略高于常溫工況，這是因為低溫下油液黏度增大，泵內部間隙泄漏減小，提高了容積效率。然而隨著負載壓力升高，流量下降速率較常溫工況更快：10MPa時流量為9.9L/min，21MPa時降至9.1L/min。這一現象表明，在高壓作用下，盡管泄漏量絕對值因黏度高而較小，但壓力對泄漏的敏感性增加——高壓迫使油液通過微小間隙時，高黏度導致的剪切應力增大，可能引發局部溫升和黏度下降，形成非線性泄漏特性。

高溫70℃工況下，被試泵性能下降最為顯著。空載流量為9.9L/min，已低于常溫空載值。隨著壓力升高，流量快速下降：10MPa時流量為9.2L/min，21MPa時僅為8.2L/min，對應容積效率80.4%，略高于合格判定線8.8L/min（對應容積效率86.3%），勉強滿足要求。高溫下性能惡化的原因包括：油液黏度從低溫時的數百厘斯降至10厘斯以下，密封間隙泄漏量增大；金屬材料熱膨脹導致配合間隙改變；密封件材料軟化，接觸應力降低。

3.3 溫度-壓力耦合影響機制分析

試驗結果揭示了溫度與加載壓力對液壓泵容積效率的耦合影響機制，這一機制可從流體力學與摩擦學兩個維度進行深入分析。

相同溫度下，被試泵輸出流量隨負載壓力升高而降低，這是液壓泵的基本特性。壓力升高導致泵內部泄漏通道（齒輪端面間隙、齒頂間隙、嚙合線間隙）兩側壓差增大，泄漏流量與壓差成正比（層流狀態）。從試驗數據看，常溫工況下壓力從0升至21MPa，流量下降0.9L/min，平均壓力敏感性為0.043L/min·MPa；低溫工況下降1.3L/min，敏感性0.062L/min·MPa；高溫工況下降1.7L/min，敏感性0.081L/min·MPa。可見，溫度越高，壓力對流量的影響越顯著，這是因為高溫下油液黏度降低，泄漏通道的流動阻力減小，同等壓差下泄漏量更大。

同一負載壓力時，隨溫度升高，被試泵輸出流量減小。這一規律從三個溫度點的數據對比中清晰可見：在21MPa額定壓力下，-40℃時流量9.1L/min，28℃時9.3L/min，70℃時8.2L/min。溫度從-40℃升至28℃，流量反而增加0.2L/min，這是因為低溫下油液黏度過高，泵吸油阻力增大，部分容積損失來自吸油不充分；從28℃升至70℃，流量下降1.1L/min，主要由泄漏加劇引起。可見，溫度對容積效率的影響呈非單調特性：從極低溫回升至常溫過程中，容積效率先升后降，存在最優溫度區間。

容積效率的溫度敏感性在不同壓力區間表現不同。低壓區（<10MPa），溫度每升高10℃，容積效率平均下降0.8%；高壓區（>15MPa），溫度每升高10℃，容積效率平均下降2.3%。這表明高壓工況放大了溫度對泄漏的影響，在液壓泵高低溫性能評估中，必須考慮溫度-壓力的交互作用，不能簡單以單一工況測試結果推斷全工況性能。

從被試品合格判定角度看，高溫70℃額定壓力下最小流量9.6L/min滿足技術指標要求，但裕度較小（僅比合格線高0.8L/min）。這一結果提示，對于高溫工況應用，需關注泵的間隙設計優化或材料匹配改進，以提升高溫容積效率。

四、燃油加降溫系統技術優勢

4.1 系統概述與設計理念

湖南泰德航空技術有限公司作為國內航空航天流體控制領域的專業廠商，長期致力于液壓/氣動試驗臺、高低溫油源系統、伺服比例液壓加載系統的研發與制造。公司研制的燃油加降溫系統是一套機電液氣一體化的復雜試驗裝備，用于向燃燒室點火試驗器提供滿足特定壓力、溫度、流量和清潔度要求的燃油。該系統設置三條獨立的供油路，分別對應三個試驗臺位，通過遠程控制實現燃油流量、壓力和溫度的無級調節，體現了現代試驗裝備智能化、柔性化的發展趨勢。

燃油加降溫系統的設計理念與本文研究的液壓泵高低溫試驗系統高度契合——兩者都面臨極端溫度下介質特性變化的挑戰，都需要精確控制溫度、壓力和流量參數，都強調系統的可靠性、安全性與可擴展性。湖南泰德航空的技術方案為航空級流體系統的溫度控制提供了完整的工程化解決方案，其核心技術優勢體現在二級降溫機制、撬裝集成設計、精準溫控技術三個方面。

4.2 核心技術優勢分析

二級降溫機制是燃油加降溫系統的創新設計。系統采用兩級降溫策略：一級在主油箱內通過制冷機組與換熱盤管實現燃油的初步降溫，將油溫從常溫降至目標溫度附近；二級在試驗件進口附近設置換熱器進行溫度補償，精確調節最終供油溫度。這種分級設計具有多重優勢：主油箱降溫承擔主要熱負荷，可采用大功率制冷機組快速降溫；二級補償針對管路熱損失和瞬時波動進行微調，響應速度快、控制精度高。技術指標顯示，系統可在2小時內將燃油從常溫降至226K（-47℃），且溫度控制精度達±3K，進入試驗件后溫度波動范圍控制在±1K以內，完全滿足航空發動機燃燒室試驗的嚴苛要求。這一設計思路可遷移至液壓泵高低溫試驗系統——采用“環境箱粗調+局部精調”的雙級溫控策略，有望進一步提升油溫控制的響應速度與穩態精度。

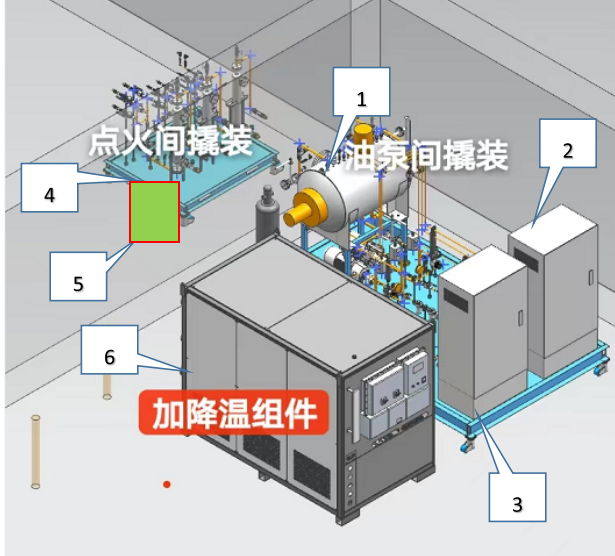

撬裝集成設計體現了系統工程思想在復雜試驗裝備中的應用。燃油加降溫系統分為油箱組件、供油路組件、回油路組件和制冷加熱設備四大模塊，分別集成在撬裝底座上。油泵間撬裝裝置集成主油箱及液壓系統，點火間撬裝裝置集成供油液壓單元，兩者通過管路快速連接，既便于安裝調試，也便于后期維護與擴展。這種模塊化集成設計的優勢在于：各模塊可獨立制造和測試，降低系統集成風險；現場安裝時間大幅縮短，僅需連接模塊間的接口；故障定位更加精準，可快速更換故障模塊；系統擴展時只需增加相應模塊，不影響原有結構。對于液壓泵高低溫試驗系統，可借鑒撬裝設計理念，將油源模塊、加載模塊、制冷模塊、測控模塊分別撬裝化，形成標準化的試驗臺產品系列。

精準溫控與安全保障是燃油加降溫系統的另一技術亮點。制冷系統采用全密閉管道式設計，導熱介質在密閉系統中循環，膨脹槽溫度始終保持60℃以下，避免了介質揮發和氧化。壓縮機兩級降溫技術可將膨脹槽中介質降至-60℃，通過泵輸送至油箱內部的換熱盤管進行熱交換。電氣控制系統采用西門子S7-1500系列PLC，配合高精度溫度傳感器（精度0.5%FS）和壓力傳感器（精度0.5%FS），實現閉環精確控制。安全保護方面，系統設置三級報警機制：三級報警僅提示排查、二級報警自動停止試驗、一級報警緊急停車并進入鎖定狀態，全方位保障人員、設備與試件的安全。這種多層次安全保護策略對于液壓泵高低溫試驗同樣具有重要意義——試驗過程中可能出現傳感器失效、溫度超限、壓力突變等異常工況，必須建立類似的故障分級響應機制。

4.3 航空試驗裝備的發展啟示

湖南泰德航空燃油加降溫系統的技術方案為航空級試驗裝備的發展提供了幾點重要啟示：

系統級視角是高端試驗裝備設計的出發點。燃油加降溫系統不是簡單的元件堆砌，而是基于對燃燒室點火試驗全過程的深入理解，從油源制備、溫度調控、壓力調節到安全保護的完整解決方案。這種系統級設計理念要求設備供應商不僅掌握單一技術，更要理解試驗工藝、工況特點和用戶需求。

模塊化與標準化是提升設備可靠性與可維護性的有效途徑。通過將復雜系統分解為相對獨立的模塊，各模塊可并行研發、獨立驗證、分別優化，降低了系統集成的復雜度。模塊間的接口標準化后，可形成產品系列，快速響應不同用戶的定制需求。

智能化與安全性是未來試驗裝備的核心競爭力。燃油加降溫系統采用PLC與上位機結合的分布式控制架構，實現遠程監控、數據記錄、故障診斷等功能。三級安全保護機制將故障響應從簡單的“停機保護”提升為“分級預警、智能處置”，既保障安全，又減少不必要的試驗中斷。

五、結論與展望

5.1 研究成果總結

本文圍繞航空液壓泵高低溫試驗系統設計與應用開展了系統性的研究，主要成果總結如下：

試驗系統設計方面，針對某型航空齒輪泵的極端溫度測試需求，設計并搭建了一套液壓泵高低溫試驗系統。系統采用“環境箱控溫+外置加載”的創新架構，將油源動力單元置于高低溫環境箱內，加載閥組與測控系統置于箱外，有效解決了低溫環境下電子元件漂移與高溫環境下操作安全的雙重挑戰。試驗臺由油源動力單元、加載閥組、數據采集系統三大部分組成，流量測量精度≤0.5%，壓力測量精度≤0.6%，溫度控制精度±2℃，滿足液壓泵性能測試的精度要求。

試驗驗證方面，在常溫28℃、低溫-40℃、高溫70℃三種環境溫度下完成了被試泵性能測試，獲得了流量-壓力特性曲線。結果表明，被試泵在高溫70℃額定壓力21MPa下最小流量為9.6L/min，滿足技術指標要求（≥8.8L/min）。通過數據分析揭示了溫度與加載壓力對容積效率的耦合影響機制：相同溫度下容積效率隨負載壓力升高而降低；相同負載下容積效率隨溫度升高而降低（從-40℃升至常溫階段略有上升后下降）。這一規律對于液壓泵的設計優化與選型應用具有重要指導意義。

技術集成方面，結合湖南泰德航空燃油加降溫系統技術方案，分析了其在二級降溫機制、撬裝集成設計、精準溫控與安全保護等方面的技術優勢，為航空級流體試驗裝備的工程化開發提供了技術參考。

5.2 技術創新點

本研究的主要技術創新點包括：

分置式布局設計將被試泵與驅動電機整體浸入油箱并置于環境箱內，加載測控系統置于箱外，這一布局既保證了被試件與工作介質溫度的真實性，又避免了環境溫度對精密測量元件的干擾。穿越密封技術的應用確保了內外連接的可靠性與溫度場隔離。

溫度-壓力耦合測試方法系統設計了不同溫度點下的全壓力范圍測試程序，能夠全面表征液壓泵在寬溫域內的性能變化規律，為揭示溫度與壓力對容積效率的耦合影響機制提供了數據基礎。

模塊化系統集成借鑒撬裝設計理念，將試驗系統劃分為功能獨立的模塊，各模塊可單獨調試與維護，提高了系統的可靠性與可擴展性。

6.3 未來發展趨勢與展望

展望未來，航空液壓泵高低溫試驗技術將呈現以下發展趨勢：

高壓化與寬溫域是航空液壓系統的發展方向。當前3000psi系統正向5000psi過渡，未來可能提升至8000psi。更高的壓力對密封技術、材料強度、溫控能力提出更大挑戰。與此同時，飛行器需應對全球運營需求，溫度范圍可能從當前-60~70℃擴展至-70~150℃。試驗系統需適應更寬的壓力與溫度范圍，這對制冷/加熱能力、傳感器適應性、密封可靠性提出更高要求。

智能化與預測性維護是試驗裝備升級的重要方向。智能泵可根據負載需求實時調節輸出流量與壓力，實現泵源與負載的匹配，減少無效功耗與溫升。試驗系統需具備智能泵的測試能力，包括多模式切換驗證、控制策略評估、故障診斷等功能。同時，物聯網與預測性維護技術可應用于試驗系統自身，通過實時監測關鍵部件狀態，預測故障發生時間，實現預防性維護，提高試驗系統可用性。

數字孿生與仿真測試將改變傳統的“試錯”研發模式。通過建立液壓泵的高保真數字模型，結合多場耦合仿真技術，可在虛擬環境中預測不同溫度、壓力下的性能表現。數字孿生與物理試驗相互驗證、相互補充，可大幅縮短研發周期、降低試驗成本。試驗系統需具備與數字孿生平臺的數據接口，支持模型驗證與參數標定。

綠色低碳與可持續性將成為試驗系統設計的重要考量。傳統液壓系統存在能量浪費與溫升問題，智能泵源系統是解決這一問題的有效途徑。試驗系統本身也應注重節能設計，如采用能量回收技術將加載消耗的能量回饋至電網，采用環保制冷劑減少環境影響，優化保溫設計降低能耗。

綜上所述，液壓泵高低溫試驗技術正處于快速發展階段，本文的研究為這一領域提供了有益探索。隨著航空工業的持續進步，更先進的試驗技術與裝備將不斷涌現，為航空液壓系統的高可靠性保駕護航。
