描述

OPA2156是計劃推出的新一代36V軌至軌運算放大器中的第一款。

這款器件具有非常低的失調電壓（±200μV，最大值），溫漂（±2μV/℃，最大值）和低偏置電流（±5PA，典型值），同時還具有非常低的寬帶電壓噪聲（為3nV /√< span> Hz ）。

OPA2156擁有諸多獨一無二的特性，例如軌至軌輸入和輸出電壓范圍，寬帶寬（25MHz），高輸出電流（±100mA）和高壓擺率（40V /μs），適用于高壓精密工業應用。

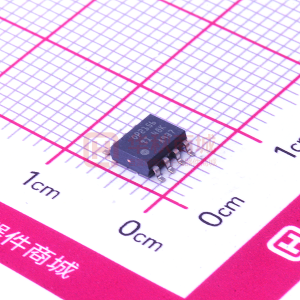

OPA2156運算放大器可提供8引腳SOIC封裝，可在-40°C至125°C的工業溫度范圍內正常工作。

特性

• 低失調電壓：±200μV（最大值）
• 低偏移電壓漂移：±0.5μV/°C （典型值）
• 低偏置電流：±5pA（典型值）
• 共模抑制：120dB
• 低噪聲：10kHz時為3nV /√ Hz
• 軌至軌輸入和輸出
• 寬帶寬：25MHz GBW
• 高壓擺率：40V /μs
• 較短的建立時間：600ns（10V步長，0.01％）
• 寬電源電壓范圍：±2.25V至±18V，4.5V至36V

所有商標均為其各自所有者的財產。

參數 與其它產品相比?精密 運算放大器 (Vos<1mV)

? Number of channels (#) Total Supply Voltage (Min) (+5V=5, +/-5V=10) Total Supply Voltage (Max) (+5V=5, +/-5V=10) GBW (Typ) (MHz) Slew Rate (Typ) (V/us) Rail-to-rail Vos (offset voltage @ 25 C) (Max) (mV) Offset drift (Typ) (uV/C) Iq per channel (Typ) (mA) Vn at 1 kHz (Typ) (nV/rtHz) CMRR (Typ) (dB) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Input bias current (Max) (pA) Output current (Typ) (mA) Features Architecture ? OPA2156 OPA2140 OPA2197 2 ? ? 2 ? ? 2 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 36 ? ? 36 ? ? 36 ? ? 25 ? ? 11 ? ? 10 ? ? 40 ? ? 20 ? ? 20 ? ? In
Out ? ? In to V-
Out ? ? In
Out ? ? 0.2 ? ? 0.12 ? ? 0.1 ? ? 1 ? ? 0.35 ? ? 0.5 ? ? 4.4 ? ? 1.8 ? ? 1 ? ? 4 ? ? 5.1 ? ? 5.5 ? ? 120 ? ? 140 ? ? 140 ? ? Catalog ? ? Catalog ? ? Catalog ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? SOIC | 8 ? ? SOIC | 8
VSSOP | 8 ? ? SOIC | 8
VSSOP | 8 ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8) ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8) ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8) ? ? 40 ? ? 10 ? ? 20 ? ? 100 ? ? 30 ? ? 65 ? ? ? ? ? ? EMI Hardened
High Cload Drive ? ? CMOS ? ? FET ? ? CMOS ? ?

方框圖

•

  OPA2156 - 功能方框圖
