以下完整內容發表在「SysPro電力電子技術」知識星球|SysPro備注:這篇我們聚焦于英飛凌S-Cell 功率芯片PCB封裝技術,把它背后的功率板邊界、PCB 工程約束、熱/電收益和技術經濟賬做一次系統化拆解、盡可能講透。
核心目標:把 S-cell、6 層 PCB、低寄生換流回路、半橋功率板組織方式、整開關熱耦合結果、系統輸出能力和導入門檻放回同一張系統地圖里,回答這條路線到底值不值得做、什么平臺該先做、什么平臺不能,如何判定是否可上車?
- 關于英飛凌 S-cell、SiC chip embedding、半橋功率板、低寄生電感與主逆變器導入策略的系統拆解
- 文字原創,素材來源:英飛凌
- 非授權不得轉載,或進行散播
- 本篇為節選,完整內容會在知識星球發布,詳細分布見目錄頁
導語
過去一段時間,我們已經在知識星球里持續寫過不少與功率芯片嵌埋式 PCB 封裝技術相關的方案與系列解讀,包括板級功率集成、低寄生互連、功率器件與冷卻界面的重構等。這些內容把一個大的方向逐步鋪開了:當功率密度、開關速度和系統集成繼續往前推時,傳統模塊邊界并不是永遠不動的。
今天,我們聚焦于英飛凌的S-Cell結構的SiC 芯片嵌入式 PCB 方案。因?yàn)檫@套方案真正有價值的地方,不只是把 SiC 芯片埋進板里,而是把原本分散在模塊、母排、驅動接口、冷卻器和系統機械邊界里的若干問題,提前壓縮到一塊按系統任務定義的 power board 上來解決。

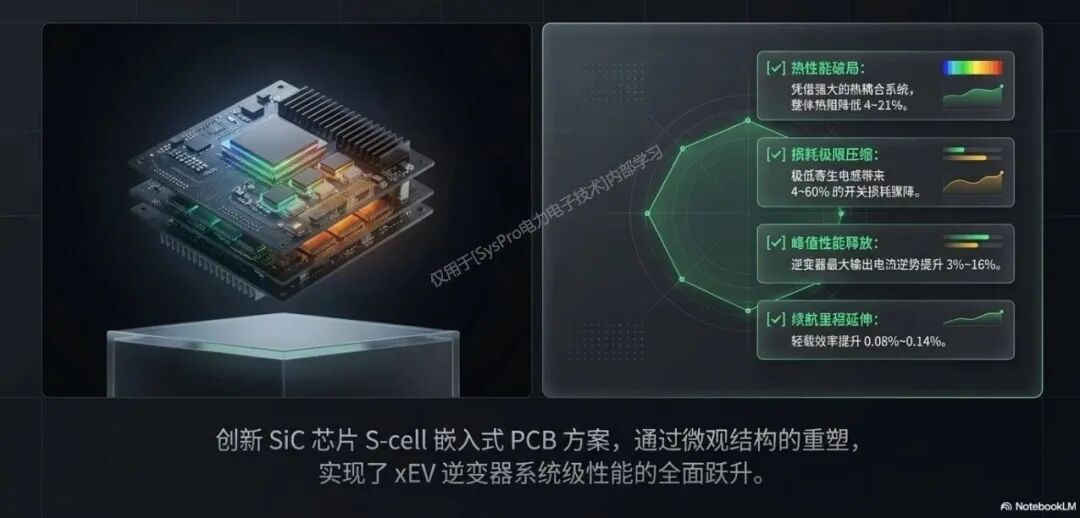

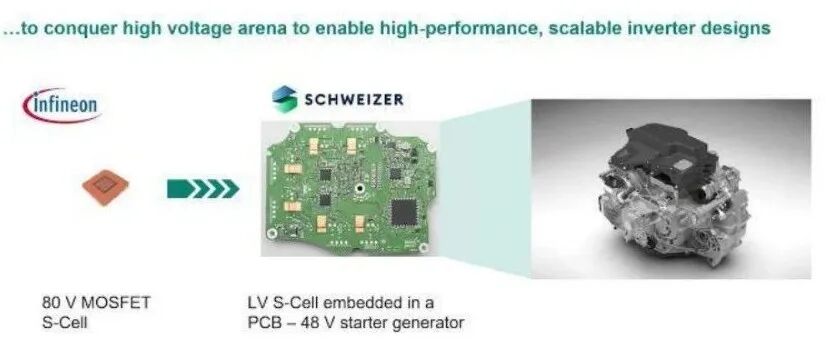

圖片來源:英飛凌 / S-cell 與嵌埋式 PCB 方案示意
這篇文章我們會分成三條主線展開:
第一條是結構主線:S-cell 為什么不是裸芯片直接進板,而是先變成一個可測試、可復用的標準單元?
第二條是性能主線:為什么單芯片熱阻不一定天然占優,但一到整開關與熱耦合場景,結果反而開始逆轉?
第三條是系統主線:低寄生電感到底怎樣把 SiC 的高速開關能力真正兌換成輸出能力、輕載效率和平臺級設計自由度?

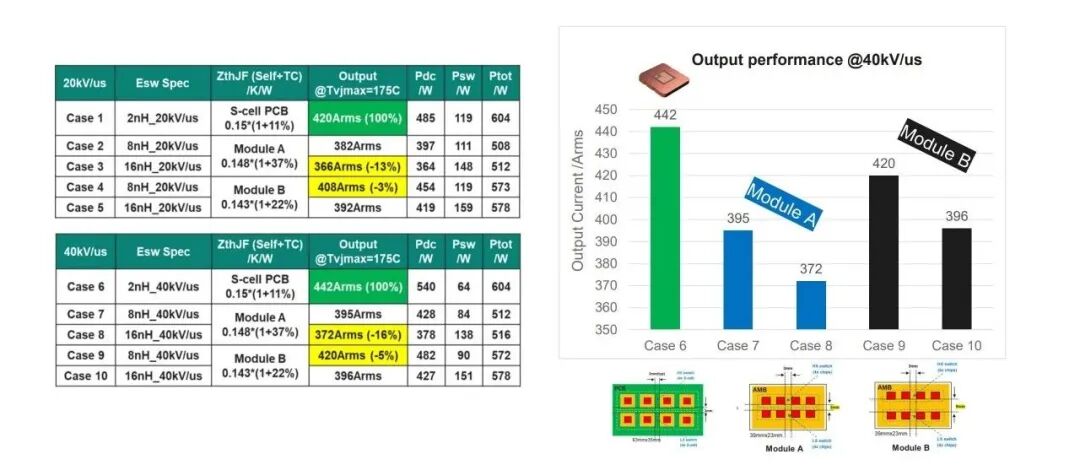

圖片來源:英飛凌
正篇文章的大致展開邏輯如下:
1)這篇文章開頭,我們先把設計邊界立住;
2)再看 S-cell 與 6 層 PCB 的結構關系;
3)然后把熱、電、半橋功率板、系統輸出和技術經濟賬一層層串起來。
下面,我們一起跟著這條主線,一起來聊聊:英飛凌S-Cell 功率芯片PCB封裝技術,是如何沿著對象定義 - PCB 工程 - 熱邊界 - 電邊界 - 系統輸出 - 技術經濟 - 平臺導入這條鏈路,實現主驅逆變器技術路線的?
目錄
01 為什么說這不是一次普通封裝升級
- 1.1 模塊邊界為什么會被改寫
- 1.2 為什么英飛凌這套方案值得單獨拎出來講
02 S-cell 與 6 層 PCB,真正要看哪三層關系★
- 2.1 單元、棧疊與冷卻接口為什么必須一起看
- 2.2 高壓隔離、厚銅、微孔與底部散熱其實是一套耦合設計
03 半橋功率板為什么會改寫開發組織方式★
04 熱設計為什么不能只看單顆芯片熱阻★
05 低寄生電感怎樣把 SiC 的速度變成系統收益★
06 系統輸出與輕載效率,到底兌現了什么★
07 技術經濟賬該怎么算,賬面上真正貴的是什么★
08 什么平臺該先導入,什么平臺要先把驗證打牢★
09 總結:這條路線真正值得重視的地方到底是什么★
注:以上完整內容知識星球發布(點擊文末"閱讀原文"了解,★)
公開正文 01
01 為什么這不是一次普通封裝升級
1.1 功率模塊邊界的改寫
很多人第一次看到 chip embedding,會自然把它放到“先進封裝”這個框里理解。這個入口當然沒有錯,但它很容易把后面真正關鍵的判斷都帶偏。因?yàn)檫@條路線如果只被理解成封裝升級,我們后面就會本能地去比較尺寸、熱阻和局部結構,卻忽略了一件更本質的事情:主逆變器里很多原本被默認分開的對象,正在被重新組織到一塊 power board 上。
圖片來源:SysPro(示意)
換句話說,傳統主驅逆變器更多是“模塊 + 母排 + 驅動板 + 冷卻器 + 機械支撐”幾個對象之間做協同;而在嵌埋式 PCB 路線里,器件、板級走線、局部直流鏈路、相點組織、冷卻界面和部分接口定義,會明顯更早地收斂。一旦對象的顆粒度變了,開發組織方式就會跟著變。這也是為什么我之前強調:這不是模塊替換件的思路,而是一次邊界重排。
圖片來源:SysPro(示意)
站在系統工程角度,這一章回答的是:我們到底在評審什么?
如果評審對象還是一個傳統模塊,那我們優先問的是:模塊成熟不成熟?但如果評審對象已經變成一塊面向系統任務定義的功率板,那我們首先要問的,就會變成:接口如何收斂、電熱路徑如何組織、以及驗證邊界是否已經重新定義?
所以,今天看這條路線,重點不是“有沒有把芯片埋進去”,而是:有沒有借此把系統邊界收斂得更好。如果答案是肯定的,那它就不是一個局部?jī)?yōu)化,而是主逆變器對象定義方式正在變化的信號。

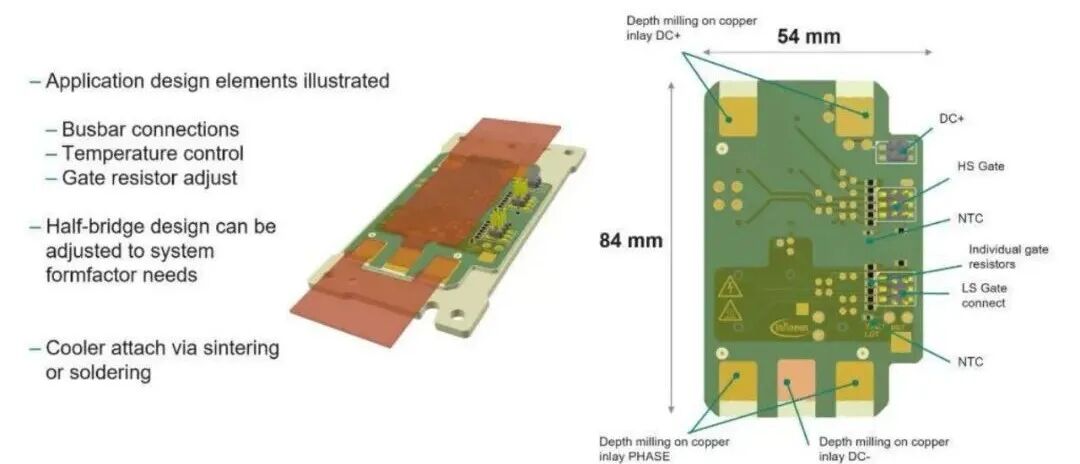

|SysPro備注:這里更適合帶著“邊界是不是被重寫了”去看,而不是只盯著封裝工藝四個字。如下面這張圖,是 "S-cell - 嵌埋式 PCB - 系統連接 - 冷卻界面"已經被放到一條連續鏈路里。也就是說,它一開始就不是一個孤立元件,而是朝著系統對象在組織。

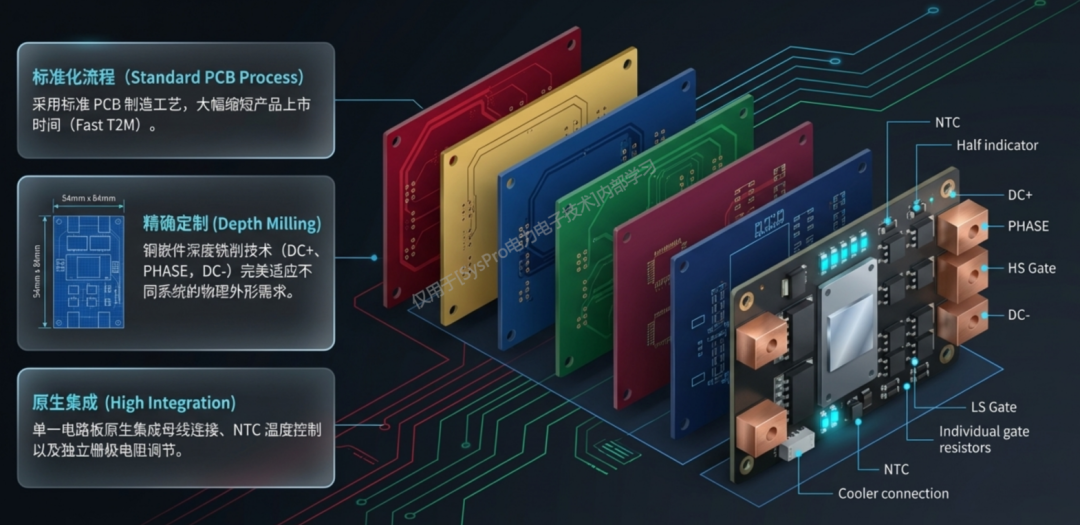

圖片來源:英飛凌 / S-cell 與嵌埋式 PCB 方案示意
1.2為什么英飛凌這套方案值得單獨拎出來講
我們之前在知識星球持續寫過不少關于PCB 封裝方案,一直關注我們的讀者對這個方向并不陌生。今天,我不計劃把這個方向從頭介紹一遍,而是把鏡頭明確聚焦于:英飛凌基于 S-cell 的嵌埋式 PCB 路線上。
為什么值得單獨拎出來講?
因?yàn)檫@套方案:并不是裸芯片直接進板,而是先把高壓 SiC 做成標準化、可測試、可復用的 S-cell;再進一步地把標準單元、板級互連、底部散熱、半橋功率板與系統輸出能力串成了一條線。
一句話概括:它在裸芯片和系統功率板之間,主動插入了一層更適合平臺化組織的中間顆粒度。
這一步的系統意義很大。因?yàn)橐坏?biāo)準單元先成立,后面的并聯擴展、板型復用、良率前移和驗證分層就都有了抓手,這是一條真正具備系統工程全局思維的技術路線。

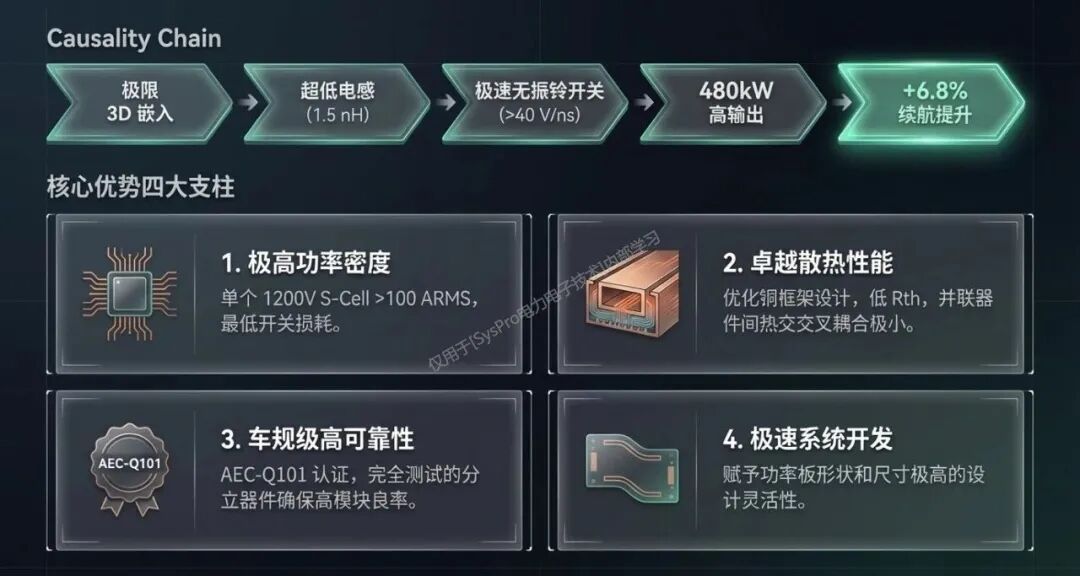

圖片來源:SysPro(示意)
公開正文 02
02 S-cell 與 6 層 PCB,真正要看哪三層關系
01中我們先把邊界問題先做了澄清。搞明白了問題是什么,后續我們才能從逆變器整個系統的視角,去看待這其中關于熱、電和系統收益的判斷。
英飛凌給出的這條路線真正重要的起點是:先把高壓 SiC 做成標準化、可測試的 S-cell,再由 PCB 工藝把這些單元組織成半橋功率板。

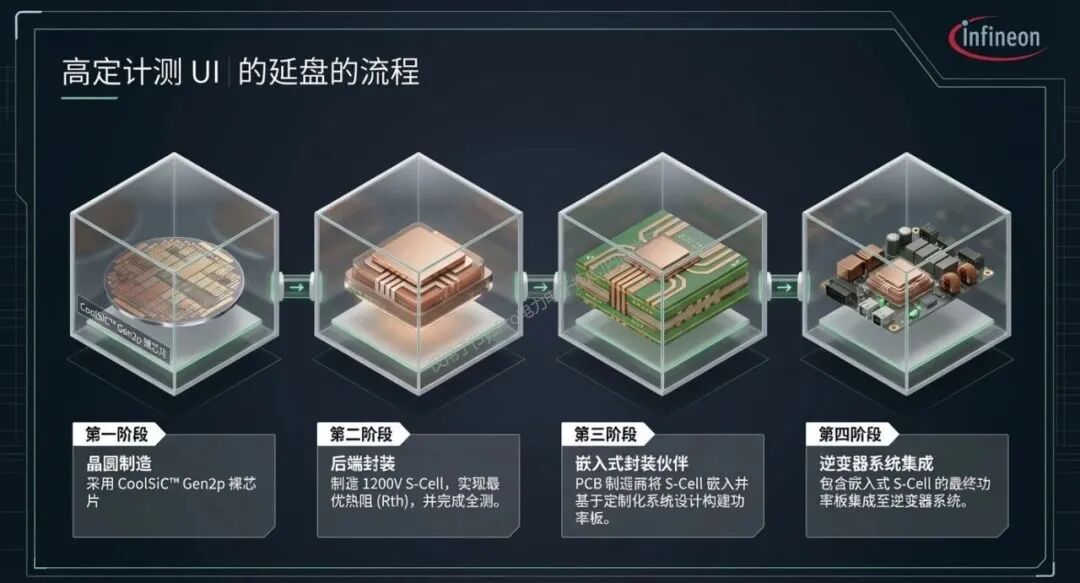

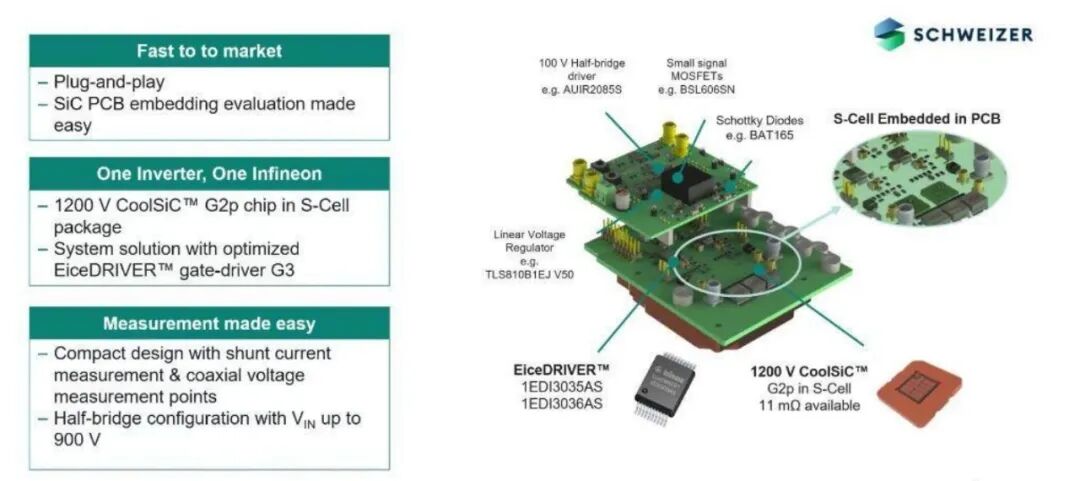

圖片來源:英飛凌

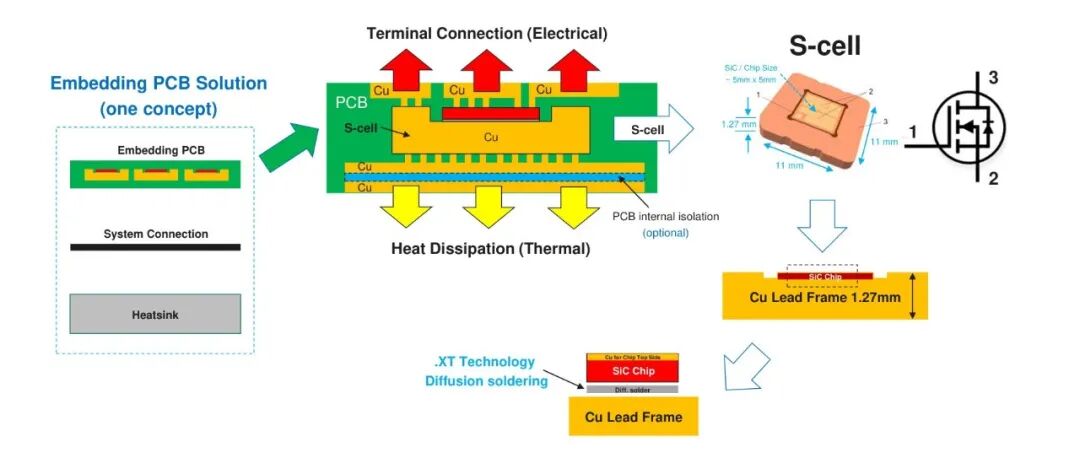

首先,從結構上看:S-cell 是11 mm × 11 mm、厚約 1.27 mm的標準高壓?jiǎn)卧鴥?nèi)部對應的是約5 mm × 5 mm的 SiC 芯片、厚銅頂部結構和擴散焊等關鍵層。
上面我們也提過,這個動作的工程意義在于:先做成標準單元,就意味著良率篩選、前置測試、后續復用和并聯擴展,都不必等到整塊功率板做完才知道結果。

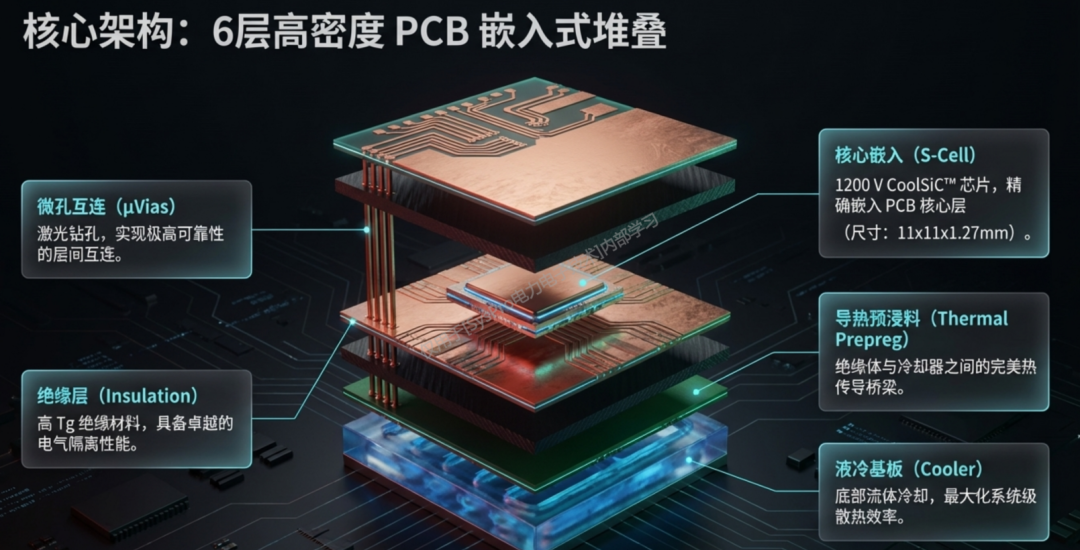

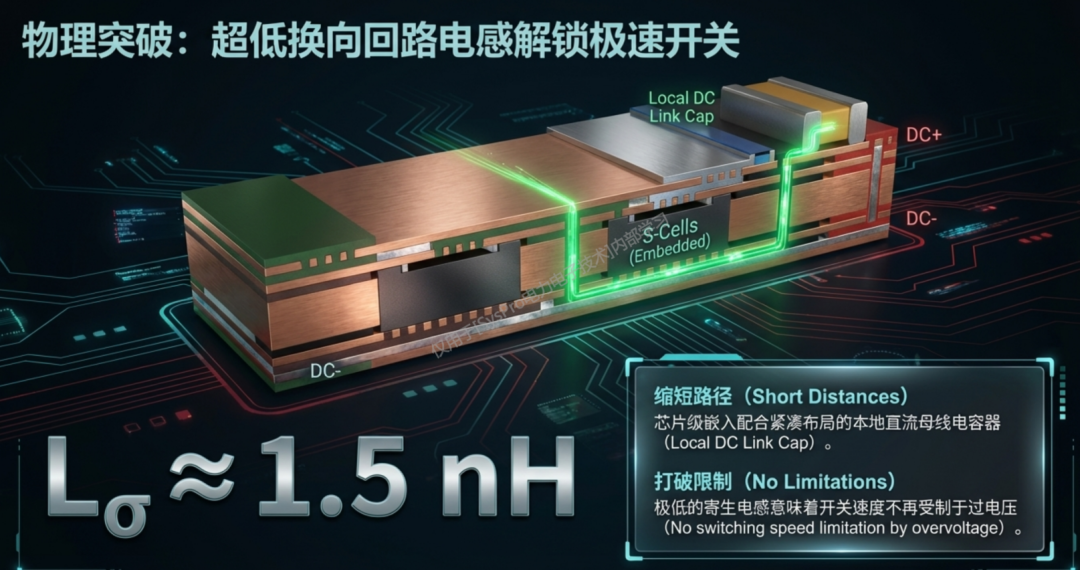

圖片來源:英飛凌 / S-cell 與 6 層 PCB 剖面示意
下面看板子。

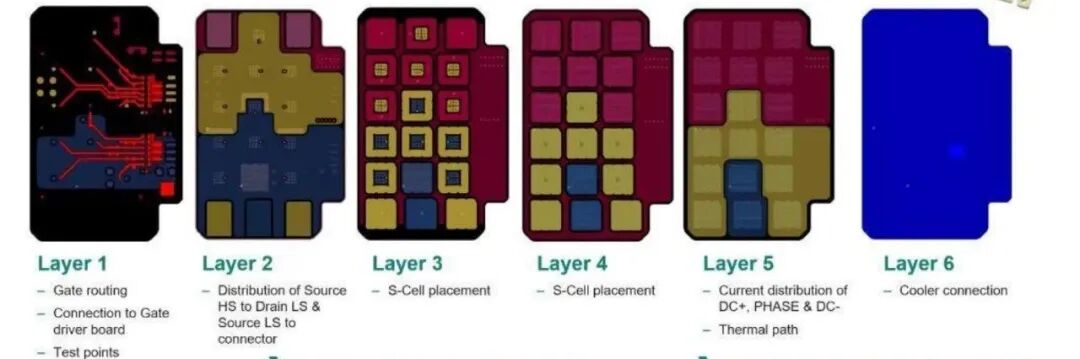

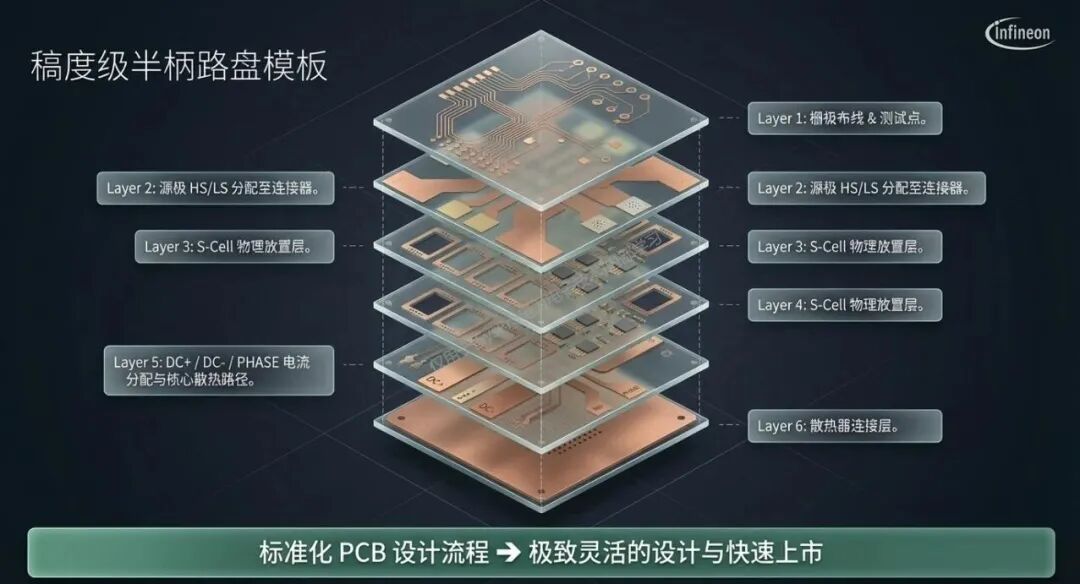

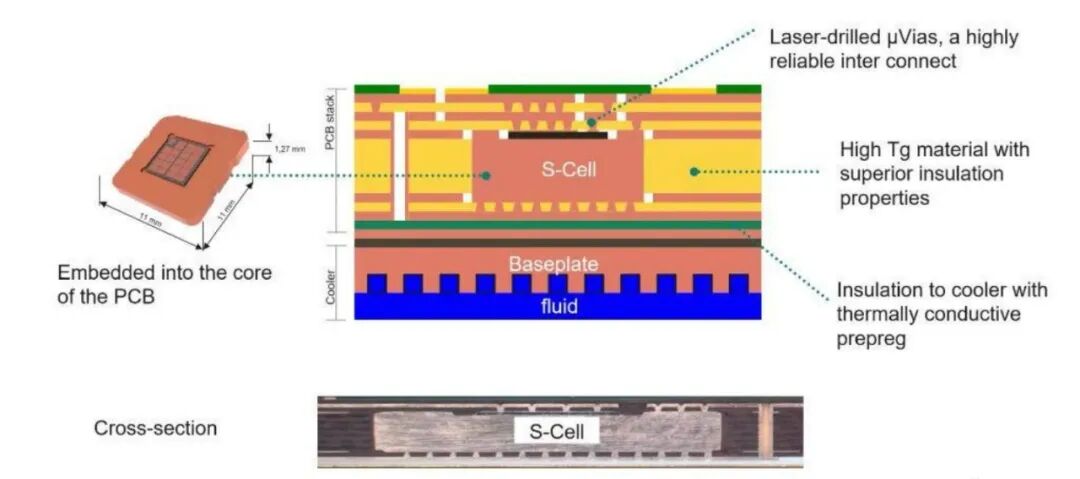

從剖面示意能看出來,這種 6 層 PCB 不是普通邏輯板的思路,而是一種典型的功率板棧疊:1)頂部厚銅要為微孔和大電流路徑服務,2)中間絕緣層要承擔高壓隔離,3)底部銅和冷卻器之間的界面要承擔主熱流輸出。
圖片來源:SysPro(示意)
這里面,我們更應該重點看三層關系:
第一層是單元層,也就是 S-cell 自身是否已經把高壓?jiǎn)卧獦?biāo)準化;
第二層是棧疊層,激光微孔、厚銅、絕緣層和底部銅板怎樣構成安全可靠的主電流與主熱流通道;
第三層是接口層,也就是它如何與冷卻器、母排、門極驅動和測溫點對接。
只有把這三層一起看,后面的熱和電結果才有意義。

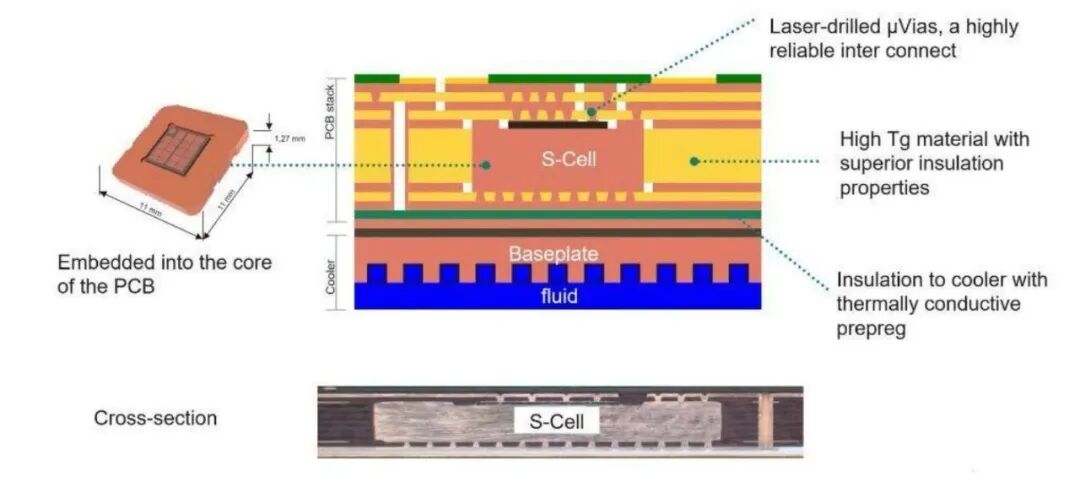

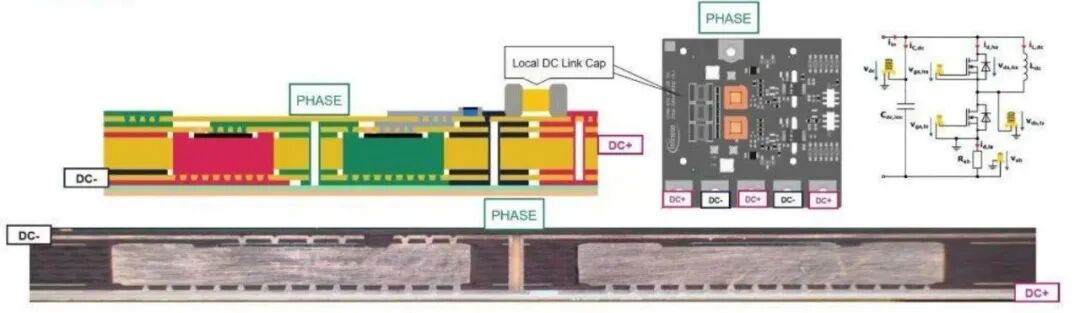

SysPro備注:上面6 層 PCB 剖面示意圖,也能看出,SiC內嵌PCB的封裝方案不是“板更復雜了”,而是“板本身已經開始承擔封裝體的角色”。
圖片來源:SysPro(示意)
2.1 單元、棧疊與冷卻接口為什么必須一起看
如果只看S-cell單元,我們能看到的是前置可測、可并聯、可復用;如果只看 PCB,我們能看到的是激光微孔、厚銅和絕緣層設計;但真正決定方案能不能成立的是:S-cell 與 PCB 棧疊、以及 PCB 與冷卻器接口能不能同時成立。
這背后的原因是兩點:
1)主熱流,最終不是停在板里,而是要盡快穿過底部界面進入冷卻器;
2)主電流,也不是只在單元里閉合,而是要通過板內結構、母排連接和換流回路完成系統任務。
圖片來源:SysPro(示意)SysPro備注:以后再看類似路線時,一定要把“板級棧疊圖”和“系統接口圖”放在同一頁上看。只看其中任何一張,都會容易把真正決定成敗的那層關系漏掉
2.2 高壓隔離、厚銅、微孔與底部散熱其實是一套耦合設計
...
到這里為止,公開節選先把兩件事講清楚:
第一,這不是局部封裝升級,而是對象邊界被改寫;
第二,S-cell、6 層 PCB 與冷卻接口必須一起看。
后面的 03–08 章,我們會把熱、電、系統輸出、技術經濟和平臺導入繼續展開。

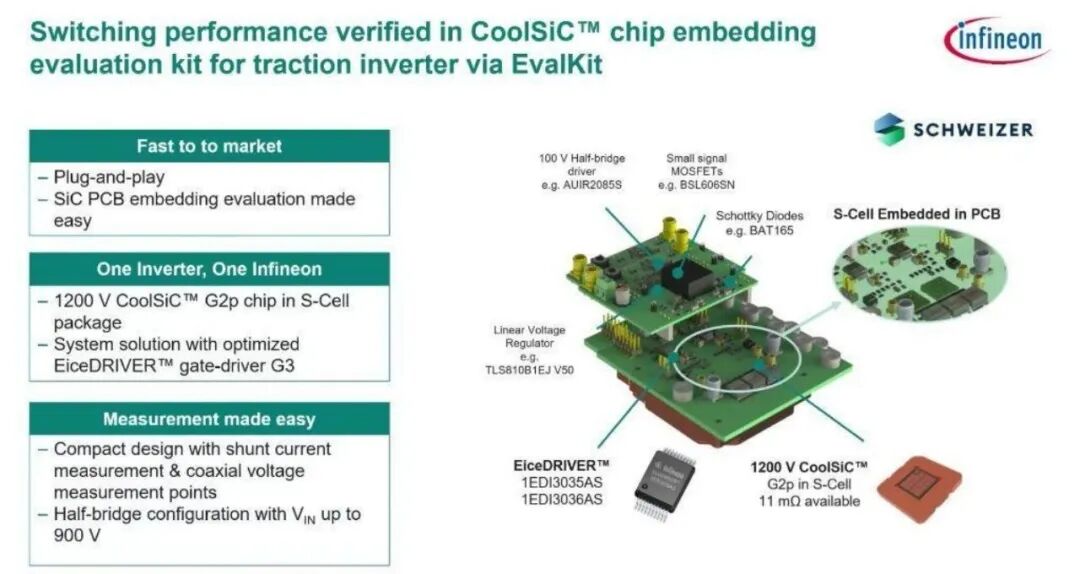

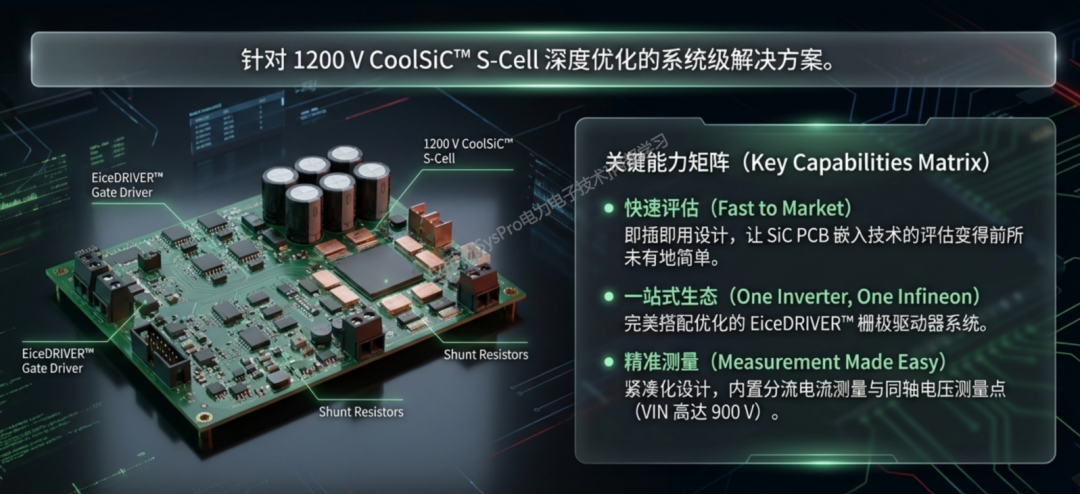

圖片來源:英飛凌
以下內容在知識星球中發布
完整版導航
后面的第 03–09 章,在知識星球完整版繼續展開
以上01~02章節為全文節選。后面的完整版,會繼續把半橋功率板組織方式、熱耦合結果、低寄生電感、系統輸出、技術經濟賬與導入路徑層層展開。
- 03 半橋功率板為什么會改寫開發組織方式
- 04 熱設計為什么不能只看單顆芯片熱阻(熱邊界、熱耦合)
- 05 低寄生電感怎樣把 SiC 的速度變成系統收益
- 06 系統輸出能力與輕載效率,到底兌現了什么
- 07–09PCB封裝技術的經濟賬、導入策略與結論建議
完整版章節概覽
公開節選|主線
- 01 為什么說這不是一次普通封裝升級
- 02 S-cell 與 6 層 PCB,真正要看哪三層關系

03 半橋功率板為什么會改寫開發組織方式
- 3.1 六并聯意味著對象已經按系統需求伸縮
- 3.2 接口內生化之后,模塊、母排與驅動板的邊界會怎樣變化

04 熱設計為什么不能只看單顆芯片熱阻

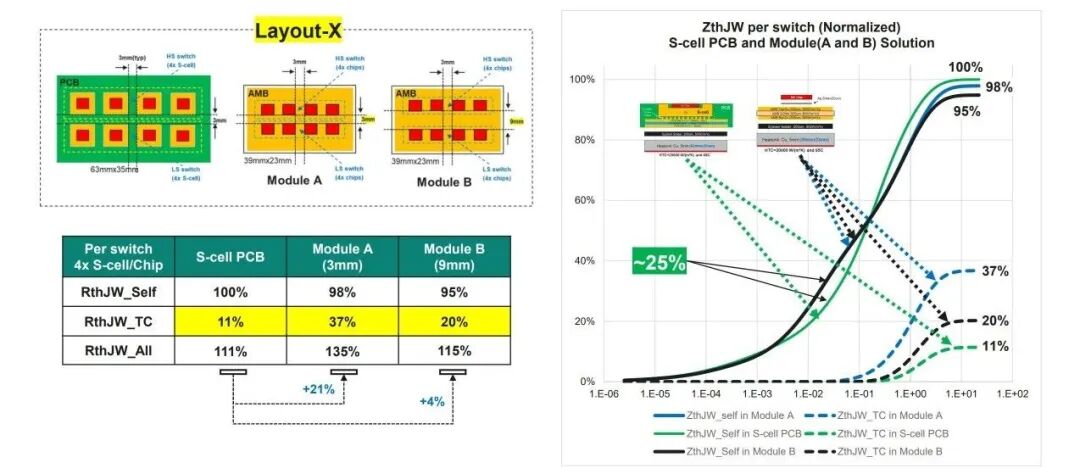

- 4.1 單顆不一定占優,為什么整開關反而開始領先
- 4.2 真正需要盯住的是熱耦合,而不是孤立數字

05–06 低寄生電感、系統輸出與輕載效率
- 5.1/5.2 看 Rgon、Rgoff 與 Esw 怎么把器件速度變成系統收益
- 6.1/6.2 看輸出能力和輕載效率到底兌現了什么

07–08 技術經濟賬與導入路徑
- 7.1/7.2 不能只看單板價格,還要把開發節拍、驗證投入和組織成本算進去
- 8.1/8.2 更適合優先導入的平臺,以及更穩妥的三層驗證推進方式

09 總結:這條路線真正值得重視的地方到底是什么
- 9.1/9.2 為什么這條路線最值得重視的,是重新獲得定義系統邊界的自由
如何進入知識星球查看完整版
繼續查看第 03–09 章
這篇節選已經把前兩章公開出來。后面的完整版,建議按“功率板對象 → 熱邊界 → 電邊界 → 輸出邊界 → 技術經濟 → 導入路徑”的順序繼續讀。
- 打開知識星球 App/ 小程序 / 網頁版。
- 進入「SysPro電力電子技術」。
- 搜索本文標題中的關鍵詞,或直接搜索下面這些主題詞。
優先繼續閱讀第 03–10 章,重點看熱耦合、低寄生電感、系統輸出和導入策略章節。
快捷搜索口令
英飛凌S-cell / 嵌埋式PCB / chip embedding / 低寄生電感 / 半橋功率板 / 主逆變器
加入星球
這篇完整內容發布在「SysPro電力電子技術」
系統級專題深拆:把器件、功率板、熱、電和平臺導入放在同一條主線上講透。
完整版繼續展開:半橋板、熱耦合、電性能、系統輸出、技術經濟賬與導入策略。
適合做逆變器系統、功率器件、PCB 工程、熱設計和平臺預研的工程師持續跟蹤。
以上《英飛凌S-cell嵌埋式PCB封裝技術方案深度解讀》系列 · 節選,完整版解讀、相關產品方案信息、技術報告、原創解讀、前瞻記錄等內容會在「SysPro 電力電子技術」知識星球中<嵌入式PCB與先進封裝專欄>發布,歡迎進一步查閱、學習,希望有所幫助!
-
