在碳化硅（SiC）技術飛速發展的今天，我們正面臨一個關鍵的轉折點：芯片本身的卓越性能，正日益被傳統封裝的寄生參數和熱管理瓶頸所制約。要實現電力電子系統在效率、功率密度和可靠性上的再一次飛躍，必須從“封裝”這一基礎環節進行革命。PCB嵌入式3D封裝技術，正是破局的關鍵。而森國科最新量產出貨的KC027Z07E1M2（SiC S-Cell），作為該技術的成熟載體，標志著我們正從簡單的“器件替換”邁入深度的“系統重構”時代。

01技術基石：為何PCB嵌入式3D封裝是必然趨勢？

PCB嵌入式3D封裝，是一種將半導體裸芯片（Bare Die）直接埋入印制電路板（PCB）內部的先進集成技術。它不同于將封裝好的器件焊接在板卡表面，而是讓芯片成為PCB的一個“內部層”，從而實現系統級的性能優化。

其核心優勢體現在三個根本性突破上：

電氣性能的躍遷：實現“最短”功率回路

通過芯片與PCB內部銅層的直接三維互連，徹底消除了傳統封裝中鍵合線（Bonding Wire）和長距離引線帶來的寄生電感和電阻。這使得開關過程中的電壓過沖和能量損耗（EON, EOFF）大幅降低，允許系統工作在更高的頻率，同時顯著改善電磁干擾（EMI）性能。這對于追求極致效率的應用至關重要。

熱管理的革命：從“點”散熱到“面”散熱

傳統封裝熱量只能通過芯片底部單一路徑傳導。嵌入式封裝實現了雙面甚至多面散熱，芯片產生的熱量可以通過上下方大量的導熱過孔（Thermal Vias）迅速傳導至PCB大面積銅層，再高效散出。這帶來了極高的散熱效率，直接提升了系統的長期可靠性和峰值功率輸出能力。

系統架構的重構：邁向高度集成化與小型化

此技術為一個集成平臺，而非單一器件。它允許將直流母排、驅動電路、無源元件乃至電流采樣單元（如嵌入式分流器）與功率芯片共同集成于同一基板。這極大簡化了系統結構，減少了互聯接口，提升了生產一致性與功率密度，為終極的輕量化、小型化設計奠定了基礎。

02廣闊前景：嵌入式SiC將賦能哪些前沿領域？

上述技術優勢，精準命中了下游高端應用對電源系統的核心訴求，市場前景極為廣闊。

新能源汽車與泛新能源領域：

在電動汽車的主驅逆變器、車載充電機（OBC）中，嵌入式SiC能進一步提升效率，延長續航，同時減小系統體積和重量。在光伏逆變器、儲能變流器中，其高可靠性和高效率是提升發電效益的

AI服務器與算力中心：

單機柜功率密度持續攀升，對供電單元（PSU）和散熱提出極致要求。嵌入式SiC的高頻、高效和高功率密度特性，是構建下一代超高效、高密度服務器電源和GPU加速卡直接供電（Point-of-Load）方案的基石。

低空飛行器（eVTOL）與航空航天：

重量即生命線。嵌入式SiC的輕量化和小型化優勢直接轉化為更長的航程和更高的載重。其卓越的散熱能力和在極端溫度下的穩定性（如規格書中Tvjop max=175℃），是飛行安全與可靠性的根本保障。

智能充電網絡：

直流快充樁對功率密度和效率的追求永無止境。利用該技術可打造更緊湊、更高效的充電模塊，縮短充電時間，提升運營效益。

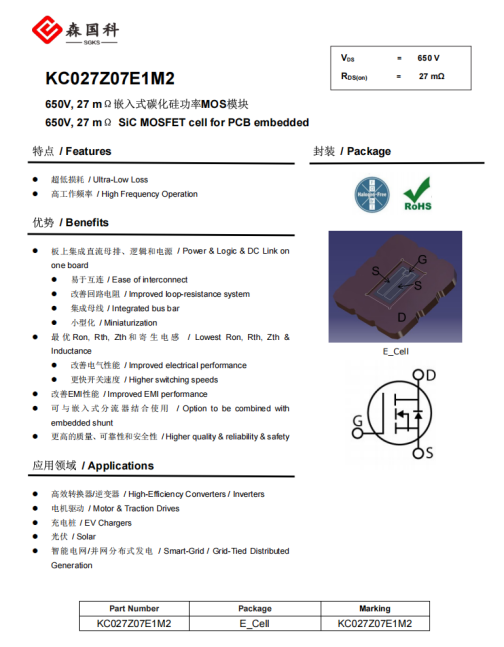

03森國科推出的KC027Z07E1M2 SiC S-Cell，正是上述技術理念的成功實踐。它并非一個抽象概念，而是一款已經量產的、具備優異性能的已經用于PCB 嵌入式3D封裝的650V/27mΩ SiC MOSFET：

卓越的芯片性能：

其芯片本身具備低柵極電荷（Qg=120nC）和快速開關特性（tr=28ns, tf=22ns），為高頻高效運行提供了基礎。其體二極管也具有快速反向恢復特性（trr=17ns），適用于橋式電路；

量化封裝優勢：

規格書中0.36°C/W的極低結殼熱阻（RthJC）是其雙面散熱能力的直接證明，確保了在高負載下的穩定輸出（如Tc=100°C時Id達64A）。板上集成母排和邏輯的設計，使其實現了“易于互連、改善回路電阻、小型化”的系統級優勢。

森國科SiC S-Cell的量產，標志著PCB嵌入式3D封裝技術已從實驗室走向產業化。它解決了SiC技術向更高階應用發展時的核心瓶頸，為新能源汽車、算力基建、低空經濟等前沿領域提供了實現其苛刻目標的鑰匙。隨著這種系統級集成理念的普及，我們有理由相信，電力電子技術將進入一個性能飆升、形態重構的新紀元，而森國科已通過SiC S-Cell在此賽道上占據了有利位置。
