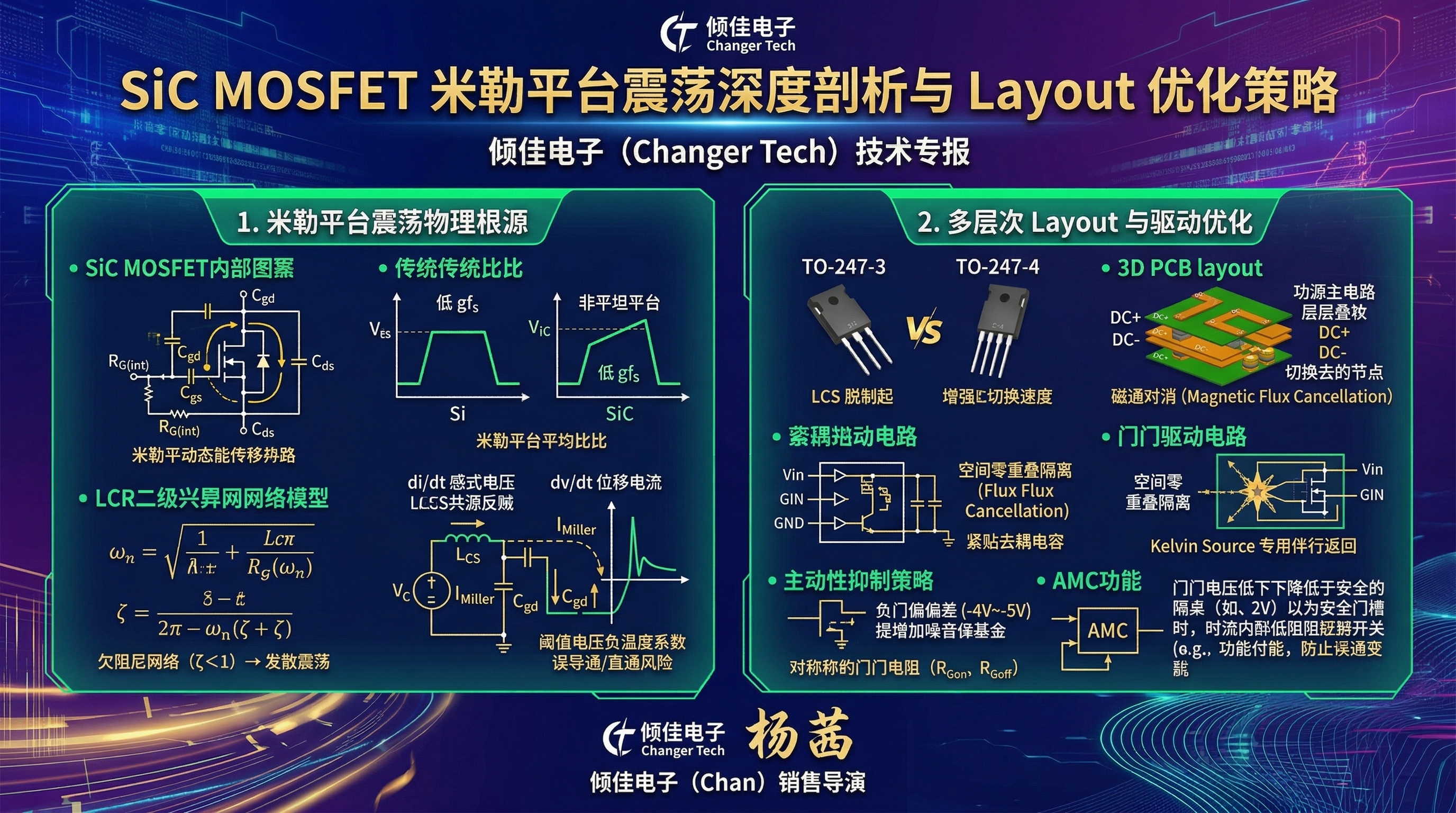

SiC MOSFET 米勒平臺震蕩的根源分析與 Layout 優化策略

寬禁帶（Wide Bandgap, WBG）半導體材料的突破性進展，尤其是碳化硅（SiC）技術的成熟與商業化，正在深刻重塑現代電力電子變換器的設計范式與系統邊界。與傳統的硅（Si）基絕緣柵雙極型晶體管（IGBT）或超結 MOSFET 相比，SiC MOSFET 具有更高的擊穿電場強度、更低的比導通電阻、極小的本征寄生電容以及卓越的高溫運行穩定性 。這些物理層面的革命性提升，使得 SiC MOSFET 能夠在極高的開關頻率（通常超過 200 kHz，在某些軟開關拓撲中甚至達到 MHz 級別）下運行。開關頻率的提升直接縮小了濾波器、變壓器等無源磁性器件的物理體積，從而極大地提升了系統的整體功率密度與電能轉換效率 。

然而，事物的發展往往伴隨著全新的工程挑戰。SiC MOSFET 極快的開關速度意味著在開關瞬態過程中會產生極高的電壓變化率（dv/dt）和電流變化率（di/dt）。在硬開關應用場景中，SiC MOSFET 的 dv/dt 甚至可以超過 150 V/ns 。當如此劇烈的瞬態電磁激勵與功率器件封裝內部以及印刷電路板（PCB）走線上的寄生電感和寄生電容發生高頻耦合時，極易激發嚴重的高頻射頻振蕩（Ringing），這種震蕩現象在器件開關過程的米勒平臺（Miller Plateau）區域尤為顯著和危險 。米勒平臺震蕩不僅會大幅增加開關過程中的交叉損耗、加劇電磁干擾（EMI）輻射，在嚴重情況下還會導致橋臂串擾（Crosstalk）、器件誤導通（Shoot-through），甚至因柵極電壓過沖擊穿氧化層而造成功率器件的永久性物理損壞 。

傾佳電子將從 SiC MOSFET 的本征寄生參數與半導體物理特性出發，深度剖析米勒平臺震蕩的物理根源、動態演化機制以及復雜的耦合效應。結合先進的封裝技術（如 Kelvin Source 開爾文源極架構），本報告將探討寄生電感的解耦策略。在此理論基礎上，本報告系統性地提出針對 SiC MOSFET 高頻應用場景的 PCB Layout 優化準則，以及驅動電路層面的主動震蕩抑制與鉗位技術，旨在為高功率密度、高可靠性電力電子系統的工程設計提供詳盡、嚴謹的理論支撐與實踐指導。

一、 SiC MOSFET 本征寄生參數與動態開關特性深度解析

要透徹理解米勒平臺震蕩的根源，首先必須對其內部的寄生電容模型、跨導特性、內部柵極電阻以及溫度漂移效應進行定量與定性的雙重系統性考量。功率半導體器件在開關過程中的動態行為，本質上是外部驅動能量與器件內部非線性寄生網絡之間相互作用的宏觀表現。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

1. 寄生電容的非線性分布與電荷動態轉移特性

SiC MOSFET 的內部物理結構（如平面柵或溝槽柵結構）決定了其端子之間存在不可避免的寄生電容：柵源電容（Cgs?）、柵漏電容（Cgd?，即產生米勒效應的核心電容）以及漏源電容（Cds?）。在實際的數據手冊與工程應用中，這些參數通常被等效測量并表征為輸入電容（Ciss?=Cgs?+Cgd?）、輸出電容（Coss?=Cds?+Cgd?）和反向傳輸電容（Crss?=Cgd?） 。

為了直觀揭示不同電壓等級和電流規格下 SiC MOSFET 的寄生電容分布特征及其演進規律，下表匯總了多款典型 BASiC Semiconductor（基本半導體）SiC MOSFET 的核心電氣與動態參數。這些器件均采用了引入 Kelvin Source 技術的 4 引腳高級封裝（如 TO-247-4, TO-247-4NL, TO-247-4L, TO-247PLUS-4），旨在從封裝層面優化高頻性能 。

數據來源參數定義于 TJ?=25°C，部分測試條件依據特定數據手冊規范進行了標定 。

從上述嚴謹的數據矩陣中，可以提煉出若干深刻的二階和三階工程洞察。首先，寄生電容的絕對數值與器件的電流導通能力（即芯片裸晶面積）呈現出高度的正相關性。以 1200V 電壓平臺為例，當器件的導通電阻從 35 mΩ（B3M035120ZL）大幅下降至極端低阻的 6 mΩ（B3M006C120Y）時，其輸入電容 Ciss? 從 2320 pF 劇增至 12000 pF 。這種數倍乃至數量級的電容差異意味著，在大功率、大電流模塊設計中，柵極驅動電路必須具備極高的瞬態峰值充放電電流能力（通常需要達到十安培以上），以確保在幾納秒到十幾納秒的極短開關窗口內完成 Ciss? 和 Crss? 內部電荷的迅速抽移，否則將導致開關時間拉長，徹底喪失 SiC 材料的高頻低損耗優勢 。

其次，SiC MOSFET 的反向傳輸電容（Crss?）即米勒電容，在不同端電壓域下表現出極強的非線性動態特征。在開關瞬態中，隨著漏源電壓（VDS?）從高壓阻斷態下降至極低的導通壓降區域，Crss? 的絕對值會呈指數級急劇增大。這直接導致在開通切換的末段或關斷切換的初段，米勒效應被極度放大。當米勒電容的容值與柵源電容 Cgs? 的容值在數量級上逐漸接近時，柵極電壓的控制權將被削弱，這也是高頻震蕩最容易被惡劣的 dv/dt 激發的脆弱窗口 。

此外，內部柵極電阻（RG(int)?）的存在也至關重要。如表所示，SiC MOSFET 的內部柵阻通常在 0.9 Ω 到 1.7 Ω 之間波動 。這一物理參數是芯片制造工藝（如多晶硅柵極分布電阻）的固有產物。內部柵阻不僅限制了外部驅動器向寄生電容注入電流的極限速率，更在由寄生電感和寄生電容構成的 LCR 諧振網絡中充當了不可忽視的內部阻尼元件。當外部驅動電阻被設置得極小以追求極致開關速度時，RG(int)? 往往成為決定系統是否會陷入欠阻尼發散震蕩的最后一道物理防線 。

2. 非平坦米勒平臺（Non-flat Miller Plateau）的深層成因與動態影響

在評估傳統硅基功率器件（如 Si MOSFET 或 Si IGBT）時，工程界早已習慣于在柵極電荷（QG?）曲線上觀察到一個明顯且絕對平坦的米勒平臺區域。在這個理想化的平坦區域內，驅動器提供的所有柵極電流幾乎全部用于充放電米勒電容 Cgd?，而在此期間柵源電壓（VGS?）保持嚴格的恒定。然而，SiC MOSFET 的一個非常獨特且常被系統設計師忽視的動態特征是，其米勒平臺往往呈現出明顯的向上傾斜的“非平坦”狀態 。

產生非平坦米勒平臺的物理根源，在于 SiC 材料相對較低的溝道跨導（Transconductance, gfs?）。跨導反映了器件在恒流區工作時，漏極電流受柵源電壓控制的敏感程度，其物理與數學表達為 gfs?=ΔID?/ΔVGS? 。從前述參數匯總表中可以清晰看到，即便是承受 67A 連續電流的 650V 器件（B3M040065Z），其典型跨導也僅為區區 10 S 。在開通的動態瞬態中，器件必須經歷有源線性工作區。由于 gfs? 較低，為了支撐起電路中不斷上升且往往極高幅值的負載電流 ID?，柵源電壓 VGS? 無法停留在某一個靜態的米勒電壓值上，而是必須經歷一個顯著的、動態的上升過程（近似滿足關系式 VGS?=Vth?+ID?/gfs?），才能迫使導電溝道充分開啟以承載龐大的負載電流 。

由于 VGS? 在整個米勒電荷轉移過程中并非恒定，因此在宏觀的柵極電荷曲線上，米勒平臺表現出了非平坦的斜坡特征。這種非理想現象對實際的工程設計產生了深遠且復雜的漣漪效應。一方面，傳統的基于平坦米勒平臺的開關損耗計算模型（廣泛用于 Si 器件的損耗評估）在評估 SiC MOSFET 時會產生嚴重的計算偏差，往往會大幅低估開關過渡時間的長度，從而導致散熱器設計不足 。另一方面，非平坦的斜坡效應意味著在整個溝道電荷建立或撤出的脆弱階段，器件內部的電場與載流子分布處于高度動態的失衡狀態。此時，不斷變化的 VGS? 無法形成像平坦平臺那樣對干擾信號的強力“電壓吸收”或硬性鉗位作用。因此，器件在這個階段對于外部功率回路反饋回來的寄生擾動極為敏感，極其微小的寄生電感耦合都能引發 VGS? 的劇烈顫振，使得器件在非平坦的米勒區成為了震蕩的絕佳放大器 。

3. 閾值電壓的負溫度漂移與抗擾度侵蝕

SiC MOSFET 在高溫運行環境下的另一個關鍵弱點，是其相對較低的柵極開啟閾值電壓（VGS(th)?）以及極其顯著的負溫度系數特性 。以 BASiC Semiconductor 的系列產品為例，在 25°C 室溫標準測試條件下，典型閾值電壓一般設定在 2.7 V 左右；然而，當器件持續工作，結溫（TJ?）升高至 175°C 的極限工況時，該典型閾值電壓會大幅跌落至 1.9 V 。

這種閾值電壓隨溫度深度的依賴性退化，直接且嚴重地壓縮了器件在高溫大功率工況下的抗擾度（Noise Margin）。在半橋拓撲中，當下管處于關斷狀態而上管進行極速開通時，開關節點（Switching Node）產生的極高正向 dv/dt 會通過下管的米勒電容耦合回柵極，產生一個瞬態正向電壓尖峰。在室溫下，如果這個尖峰達到 2.5 V，器件尚能維持關斷；但在 175°C 的滿載高溫工況下，同樣的 2.5 V 尖峰將遠超 1.9 V 的實際閾值電壓，引發下管的災難性誤導通（False Turn-on）或橋臂直通 。這一材料特性不僅解釋了為何許多早期采用傳統 0V 關斷設計的 SiC 轉換器在滿載熱機時頻發炸機事故，也要求系統設計者必須在驅動電源設計與寄生參數 Layout 管控中實施更加嚴苛的抗串擾和震蕩抑制措施，以彌補溫度帶來的物理裕度損失。

二、 米勒平臺震蕩的物理拓撲根源與多場耦合演化機制

米勒平臺震蕩絕非單一的寄生參數過大所致，它是高頻開關瞬態激勵、空間寄生電磁網絡與器件內部非線性本征電容之間復雜的多物理場動態相互作用的必然結果。要制定能夠徹底根治該問題的 Layout 與驅動優化策略，必須深入到電路微分方程層面，解構其動態耦合機制。

1. dv/dt 與 di/dt 雙重極值激勵下的擾動機制

SiC MOSFET 在發揮其寬禁帶優勢時，開關過渡時間被壓縮至驚人的幾納秒到幾十納秒之間。這種極短的換流與換壓時間窗口，直接在功率回路中塑造了極大的電壓變化率（dv/dt）和電流變化率（di/dt）。這兩個極值變化率在含有微小寄生電感（L）和寄生電容（C）的互連網絡中，扮演著破壞性極強的寬頻擾動源角色 。

di/dt 機制下的電感壓降反饋與動態退敏： 在器件的快速開通或關斷瞬態中，主功率回路電流 ID? 的急劇上升或下降會在器件的源極寄生電感（LS?）上產生極高的反電動勢。這里提到的 LS? 包含了器件封裝內部源極鍵合線的電感以及外部 PCB 源極走線的電感。該反電動勢的大小嚴格遵循法拉第電磁感應定律：VLS?=LS??(diD?/dt) 。

在傳統的共源極（Common Source）3 引腳封裝（如 TO-247-3）中，這段含有 LS? 的物理路徑被主功率回路與柵極驅動回路共同共享。以開通瞬態為例，當漏極電流飛速增加（diD?/dt>0）時，LS? 上感應出上正下負的電壓 VLS?。對于柵極驅動回路而言，這個感應電壓直接抵消了驅動芯片施加的有效柵源驅動電壓，即真實作用于 MOSFET 裸晶內部柵源的電壓被削弱為：VGS(effective)?=Vdrive??IG?RG??VLS?。這種本能的負反饋效應雖然在宏觀上自動減緩了 di/dt 的進一步攀升，客觀上降低了系統在高頻換流時的過電壓風險，但代價是極大地拖慢了開關動作的進程，導致開關損耗呈現指數級惡化。更為惡劣的是，在系統進入米勒平臺期后，若感性負載特性或反并聯二極管的反向恢復導致 di/dt 發生高頻次抖動或突變，LS? 上的劇烈感應電壓波動會毫無阻擋地直接串入脆弱的內部柵極網絡，在米勒電壓的基礎上激發出劇烈的驅動電壓振蕩 。這種由 di/dt 主導的震蕩，其波形特征通常表現為與主電流的高頻紋波高度同步的柵極電壓抖動。

dv/dt 機制下的米勒電容位移電流耦合： 不同于 di/dt 對源極電感的激勵，dv/dt 的破壞力主要通過電場耦合的方式體現。當器件漏源極電壓 VDS? 在開通階段急劇下降或在關斷階段陡峭上升時，極高的 dvDS?/dt 會通過器件內部的米勒電容 Cgd? 強行向柵極節點注入龐大的位移電流。根據電容的微分特性，該瞬態電流大小為：IMiller?=Cgd??(dvDS?/dt) 。

這股由于 dv/dt 被動激發的位移電流無處可去，必須通過包含外部柵極驅動電阻 RG(ext)?、內部柵極電阻 RG(int)? 以及驅動器自身拉灌阻抗構成的回路流回參考地。這就不可避免地在柵極裸晶端產生了一個不可忽視的瞬態電壓偏置：Vspike?=IMiller??(RG(ext)?+RG(int)?+Rdriver?) 。當處于關斷期間，dvDS?/dt 為正極性，注入的電流從漏極流向柵極，在驅動回路上產生正向電壓尖峰；若該尖峰電壓的絕對幅值越過了高溫下嚴重衰減的閾值電壓（如 1.9 V），器件溝道將部分或完全導通，引發短路。更為復雜的是，由于實際功率母線中必然存在寄生電感，導致 VDS? 自身在關斷瞬間也會發生 LCR 欠阻尼高頻振蕩。這種 VDS? 上的高頻電壓震蕩包含了極其豐富的高頻 dv/dt 成分，這些高頻分量被非線性的 Cgd? 不斷微分、耦合、放大，最終在米勒平臺區域形成持續的、自激發散的劇烈高頻柵極震蕩（Ringing） 。這種震蕩不僅劣化了開關特性，其向外輻射的高頻電磁波極易干擾控制板的數字邏輯信號。

2. 柵極 LCR 寄生諧振腔的理論建模與阻尼特性分析

為了科學、定量地提出抑制策略，我們必須從頻域分析的角度，將柵極驅動回路抽象并等效建模為一個典型的二階 LCR 串聯諧振電路網絡。在這個等效網絡中，儲能元件包括柵極總寄生電感（LG?，涵蓋了驅動器 PCB 走線電感、過孔電感以及器件封裝的內部引線電感）和等效輸入電容（在非米勒區近似為 Ciss?）；而耗能元件則是總柵極電阻（RG?=RG(ext)?+RG(int)?+Rdriver?） 。

根據經典線性控制理論與電路分析，該二階系統的動態響應特性由兩個核心參數決定：固有諧振頻率 ωn? 與無阻尼比 ζ。其數學表達式為：

ωn?=LG??Ciss??1?

ζ=2RG??LG?Ciss???

這一優美的數學模型，殘酷地揭示了工程設計中面臨的深層困境。為了抑制米勒平臺區域可能被激發的各類高頻振蕩，保證系統處于穩定狀態，系統設計者必須竭力使該諧振腔的阻尼比 ζ≥1（即使系統處于臨界阻尼或過阻尼狀態） 。然而，仔細審視阻尼比的表達式可知，如果在前期的 PCB Layout 設計中不夠嚴謹，導致寄生電感 LG? 偏大，那么為了維持足夠大的 ζ 值，設計者唯一的補救手段就是大幅增加外部驅動電阻 RG(ext)? 。

但是，增加 RG? 會引發一系列嚴重的負面連鎖反應。首先，更大的電阻限制了瞬態驅動電流的大小，直接延長了柵極電容的充放電時間，導致器件開關速度大幅下降，喪失了 SiC MOSFET 高速開關的核心價值，開關損耗（Eon?/Eoff?）將呈幾何級數急劇上升。其次，如上一節所述，更大的 RG? 會直接導致米勒位移電流（IMiller?）在柵極回路上建立的電壓尖峰（Vspike?=IMiller??RG?）成比例地同步擴大，從而極其危險地增加了器件發生誤導通的概率 。

反之，如果設計者為了追求極致的高頻效率和最低的損耗，盲目地減小驅動電阻 RG?，在 LG? 較大的劣質 PCB Layout 系統中，整個驅動網絡將處于嚴重的欠阻尼狀態（ζ?1）。在這個具有極高品質因數（Q值）的 LCR 諧振腔中，任何由于開關動作帶來的微小 dv/dt 或 di/dt 階躍信號，都會激發出巨大且難以衰減的高頻振蕩波形。這些震蕩不僅會加劇器件的電壓和電流應力，還會直接導致傳導與輻射 EMI 嚴重超標 。

這種在“抑制振蕩（要求大阻尼）”與“降低損耗（要求低阻抗）”之間的零和博弈，明確指出了唯一能夠打破物理限制、實現系統全面優化的路徑：必須拋棄修修補補的思路，直接從物理封裝架構的革新和 PCB Layout 的立體空間布局入手，從源頭上將寄生電感（尤其是 LG? 和功率主回路電感 Lloop?）壓縮至物理極限。

3. 橋臂拓撲中的串擾（Crosstalk）效應：震蕩的系統級放大

在實際的工業應用中，無論是太陽能逆變器、電動汽車牽引電機驅動還是高頻儲能 DC/DC 變換器，SiC MOSFET 絕大多數都以半橋（Half-Bridge）或全橋橋臂拓撲的形式成對運行。在這種對稱的功率架構下，局部的米勒平臺震蕩會通過負載節點演化為更具破壞性的全局串擾（Crosstalk）問題 。

正向串擾與直通風險： 當半橋拓撲中的上管（High-Side Switch）接收到指令執行快速開通動作時，半橋中點（即開關節點 Switching Node）的電位會被極其迅猛地拉升至母線電壓。這一過程在下管（Low-Side Switch，此時應當處于穩定的關斷狀態）的兩端施加了極高的正向 dv/dt 。這個劇烈的電壓躍變通過下管內部的米勒電容 Cgd? 產生正向位移電流注入下管柵極。如果此時下管的驅動回路阻抗未能有效控制，或者負偏壓深度不夠，正向尖峰電壓（Positive Crosstalk Voltage）便會勢如破竹地沖破器件的閾值電壓。下管一旦發生寄生導通，母線電源將直接通過同時導通的上下管短路，產生災難性的直通電流（Shoot-through current）。這種短路不僅會產生極高的瞬態熱耗散，直通電流被強行切斷時還會引發更加狂暴的次生震蕩，數次循環后極易造成模塊的徹底炸毀 。

負向串擾與柵氧層疲勞損傷： 反之，當上管執行快速關斷動作，或者下管自身開通導致開關節點電位驟降時，下管同樣會承受極高的負向 dv/dt。此時，位移電流的方向反轉，從柵極回路抽取電荷，在下管的柵極節點產生深度的負向電壓尖峰（Negative Crosstalk Voltage） 。由于半導體物理特性的限制，SiC MOSFET 的柵極氧化層（Gate Oxide）對于負偏壓的安全工作區（通常絕對最大額定值在 -10 V 左右）比傳統的硅基器件更為敏感且脆弱。如果在 -4V 或 -5V 的常態負偏壓基礎之上，疊加了深達數伏特的負向串擾震蕩尖峰，柵極電壓的瞬態低谷將極易刺穿安全底線。長期的過度負向串擾震蕩雖然不會立刻引起肉眼可見的炸機，但會導致不可逆的柵極氧化層陷阱電荷累積與疲勞老化，最終表現為器件閾值電壓的漂移與長期可靠性的突然崩潰 。這就要求系統不僅要在正方向具有極高的抗擾度，同時在負方向需要設計堅如磐石的低阻抗電壓鉗位回路。

三、 封裝架構演進對寄生電感的物理層解耦：Kelvin Source 技術的絕對優勢

如前所述，共源極寄生電感 LCS? 所產生的負反饋機制，不僅嚴重拖慢了器件的開關速度，更是誘發 di/dt 相關驅動震蕩的元兇。傳統的 TO-247-3（3引腳）通孔封裝最初是為低速、大電流、慢邊緣的 Si IGBT 時代量身定制的。在這種封裝內部架構中，器件的源極（Source）不僅承載了成百上千安培的寬頻主功率電流，其內部粗壯的引線鍵合（Bonding wire）同時還不得不充當微弱的柵極驅動控制信號的返回路徑 。對于開關速度高達上百 V/ns 的 SiC MOSFET 而言，TO-247-3 封裝已不可避免地成為制約其高頻特性的物理“瓶頸”。

為了從本征結構上剝離共源電感的負面交聯效應，半導體業界通過技術迭代，廣泛推出了帶開爾文源極（Kelvin Source）的 4 引腳獨立封裝技術。在 BASiC Semiconductor 提供的高性能產品譜系中，無論是 750V 還是 1200V 的旗艦器件，包括 B3M010C075Z (采用標準 TO-247-4 封裝)、B3M020120ZN (采用 TO-247-4NL 無缺口封裝)、B3M035120ZL (采用長引腳 TO-247-4L 封裝) 以及應對極大電流的 B3M006C120Y (采用大面積 TO-247PLUS-4 封裝)，均無一例外地標配了這一革命性的封裝架構 。

1. Kelvin Source 的解耦機制與電路重構

Kelvin Source 封裝的核心創新在于引入了一個物理上獨立的第四引腳（Pin 3），該引腳在芯片封裝內部直接、單獨地鍵合到 MOSFET 裸晶（Die）的源極金屬化層上，避開了承載主電流的鍵合線 。在實際的 PCB 應用布局中，柵極驅動回路的參考地專門且唯一地連接至 Kelvin Source 引腳；而主功率回路的沉重回流路徑則通過粗壯的大電流 Power Source 引腳（Pin 2）連接 。

通過這種三維物理層面的空間隔離，主功率回路在極速開關時產生的驚人 di/dt，雖然依然會在 Power Source 引腳的內部電感上產生高幅值的反電動勢，但這一劇烈的感應電壓波動被徹底地阻擋在敏感的柵極驅動回路之外 。驅動芯片此時“看到”和檢測到的反饋電壓，近乎完美地等同于裸晶內部真實的柵源電壓。這種共源極電感的物理剝離，徹底解除了開關瞬態中惱人的自我限速機制（Negative Feedback），使得 SiC 器件的電壓和電流終于能夠以其半導體物理機制允許的極限速度進行切換，從而將開關損耗壓縮至極致。

2. Kelvin Source 對震蕩抑制的“雙刃劍”效應

采用 Kelvin Source 架構無疑為變換器帶來了開關速度的飛躍和開關損耗（Eon?,Eoff?）的大幅驟降，是實現極高功率密度的核心前提 。然而，物理定律決定了沒有免費的午餐，猶如硬幣的兩面，開關速度的徹底釋放直接導致了電路中的 dv/dt 與 di/dt 進入了一個更為極致、甚至略顯危險的頻域區間 。

在徹底去除了共源電感 LCS? 提供的天然負反饋阻尼之后，SiC MOSFET 開關瞬態過程中的過沖電壓（Voltage Overshoot）和高頻震蕩傾向，就完全暴露并由外部 PCB 功率回路的雜散電感（Lloop?）來決定。如果在系統升級引入 TO-247-4 封裝時，未能同步對舊有的 PCB 拓撲進行深度的 Layout 重構優化，更加陡峭和迅猛的開關邊沿將會無情地激發比使用傳統 TO-247-3 更加狂暴和持久的高頻諧振 。因此，可以說 Kelvin Source 技術的應用，本質上是將系統電磁穩定性能的最終控制權，從固化的器件封裝內部，徹底移交到了應用工程師的 PCB Layout 桌面。這就對下一階段的高頻布線工藝與三維結構設計提出了極度苛刻、不容妥協的電磁場要求。

四、 抑制高頻震蕩的 PCB Layout 全局優化準則與拓撲策略

針對 SiC MOSFET 取消共源極負反饋后呈現出的極具攻擊性的瞬態特征，PCB Layout 的核心哲學必須從傳統的“連通導電”升維到基于麥克斯韋方程組的“寄生電感最小化”與“電磁場空間對消”。基于多維度的電磁兼容（EMC）考量與高頻射頻傳輸線理論，以下多層次優化準則是構筑堅固硬件、在物理層面上抑制米勒平臺震蕩的絕對基石。

1. 功率主回路（Power Loop）的三維低電感布線與拓撲壓縮

功率回路（其拓撲閉環包括直流母線去耦電容、高邊開關器件、低邊開關器件以及返回母線網絡）構成了高頻轉換器中面積最大、能量吞吐最為猛烈的高頻換流環路。其總寄生電感 Lloop? 是誘發開關節點 VDS? 過電壓尖峰（其幅值滿足 Vspike?=VDC?+Lloop??di/dt）并在關斷期間激發 LCR 寄生震蕩的罪魁禍首 。若不控制 Lloop?，再完美的柵極驅動也無法挽救震蕩的發生。

層疊平面布線與磁通對消（Magnetic Flux Cancellation）： 在多層厚銅 PCB 的設計中，傳統的平面并行走線（Side-by-side Routing）或寬梳狀布線已完全無法滿足 SiC 器件的低雜散電感需求。經大量工程驗證，最優的拓撲策略是采用立體層疊對消布線技術（Overlapping Power Planes） 。在層疊結構中，應當將攜帶高頻紋波電流的直流母線正極（DC+）和負極（DC-）精準分配在極其緊鄰的兩個 PCB 內層（例如 Layer 2 和 Layer 3），并確保這這兩層大面積的覆銅平面在三維空間投影上完全上下重疊 。

由于重疊平面的間距極短（取決于絕緣半固化片 Prepreg 的厚度），當高頻瞬態電流在換流期間分別沿 DC+ 層和 DC- 層中以絕對大小相等、方向相反的方式流過時，根據安培環路定理與比奧-薩伐爾定律，這兩股反向電流在板層之間產生的空間磁場矢量會發生深度的物理相互抵消（Cancellation）。層間介質層越薄，磁場耦合對消的緊密程度越高，其宏觀表現便是功率回路的等效雜散電感被斷崖式降低至個位數納亨（nH）甚至更低的理論極限級別 。這種依靠空間磁場對消的布局，是抑制高頻震蕩最本源、最有效的手段。

去耦電容（Decoupling Capacitor）的極致貼近與過孔策略： 除了縮減母線平面的電感，高頻瞬態能量的極速吞吐完全依賴于高頻去耦電容的瞬態響應速度。必須將具備極低等效串聯電感（ESL）和等效串聯電阻（ESR）的高頻陶瓷貼片電容（如 C0G、X7R 材質的 MLCC）放置在距離 SiC MOSFET 漏極和源極管腳極其貼近的三維物理位置 。

在布線與過孔的細節安排上，嚴禁在去耦電容的表層焊盤與大電流器件管腳之間引入任何細長或彎曲的引線走線。符合高頻規范的做法是，將多個低感過孔群（Via matrix）直接布置在緊挨著去耦電容焊盤的內側，并通過極其寬闊的表層鋪銅面進行零距離直連匯流 。這種極致緊湊的布局結構，成功地將 SiC MOSFET 極速開關產生的高頻 di/dt 交變電流回路，嚴格限制在器件與緊鄰去耦電容構成的一個微小、局部的立體網絡之中，從而極其有效地切斷了外部冗長的直流主母線電感參與高頻 LCR 振蕩的可能性。

2. 柵極驅動控制回路（Gate Loop）的深度隔離與抗擾布線

柵極驅動回路的阻抗與寄生電感大小，不僅直接決定了控制器驅動指令的執行延遲，更是決定整個系統在米勒平臺期間是否具備足夠阻尼來壓制局部震蕩的敏感控制節點。如前文二階數學模型推導所示，柵極寄生電感 LG? 每增加一點，為了維持系統不至于陷入發散性欠阻尼震蕩，所被迫增加的外部阻尼電阻 RG? 及其連帶產生的高昂開關熱損耗，將呈現出極為惡劣的非線性上升趨勢。

空間零重疊隔離與電磁正交解耦（Orthogonal Decoupling）： 在 PCB 的疊層規劃中，必須確保敏感的柵極驅動信號層及其專用的參考地平面，與高能量的功率主回路（尤其是開關頻繁跳變的 Switching Node 半橋中點平面）保持最嚴格的三維空間物理隔離。必須堅決杜絕驅動線路平面與高壓高頻功率平面在 Z 軸方向上發生任何形式的上下重疊投影 。重疊帶來的層間寄生電容不僅會將功率回路的共模噪聲（Common-mode noise）大量耦合灌入柵極系統，更會導致劇烈變動的強功率開關電場在柔弱的柵極閉環回路中感應出足以致命的交變震蕩電流。

在橫向 XY 平面的走線規劃上，應讓兩條互相伴行的柵極控制線與 Kelvin Source 返回線盡量遠離任何產生高 dv/dt 的裸露大銅皮邊緣區域；如果在受限的 PCB 空間內，脆弱的驅動小信號線路不得不跨越橫跨大電流功率線，則必須在跨越點確保兩者的走線角度呈現絕對的 90 度空間正交（Perpendicular crossing）。這種正交跨越的幾何結構能夠依據電磁感應原理，將兩者之間的互感磁鏈耦合（Magnetic flux linkage）在物理層面降至最低，極大削弱了電磁能量的相互滲透 。

Kelvin Source 專用返回回路的絕對對稱性與環流阻斷： 為了盡量縮減柵極回路的包圍面積從而降低 LG?，驅動器 IC 芯片及其周邊的去耦電容應當直接布置在器件柵極引腳與 Kelvin Source 引腳的“后腦勺”位置，并保持柵極出線與 Kelvin Source 返回線在同一個布線層內緊密平行、等距伴行。這種布線方式在電磁學上等效于構建了一組微型的雙絞線結構，能夠使驅動進出電流產生的微弱磁場自我對消，最大限度地壓縮了對外吸收噪聲磁場的有效接收天線面積 。

在大功率（如百千瓦級以上的牽引逆變器）應用中，單顆分立器件的載流能力往往捉襟見肘，工程師經常需要將多顆單管 SiC MOSFET 進行并聯操作（例如，BASiC Semiconductor 推出的 Pcore?2 系列汽車級模塊，內部就采用了大規模的多芯片并聯組合技術來擴流 ）。此時，多個柵極和 Kelvin Source 走線的幾何絕對對稱性（Absolute Symmetrical Routing）就超越了簡單的低電感要求，成為了決定整個功率模塊“生與死”的關鍵要素。

并聯系統的驅動隔離器與推挽芯片必須放置在由所有并聯 MOSFET 構成的物理陣列的幾何絕對對稱中心。PCB 布線必須采用嚴格的星型（Star-connection）或樹狀拓撲，確保每一個微小的并聯支路，從驅動器輸出端到對應 MOSFET 的柵極引腳，其覆銅長度、寬度、阻抗以及雜散電感保持極端的機械一致性 。一旦存在布線的不對稱，導致雜散電感發生微小的失配，并聯器件在極速開啟或關斷時就會產生納秒級的開關延遲時間差。在巨大的母線電壓與電流基數下，這個微小的時間差足以在最先或最后動作的 MOSFET 之間，激發出極其狂暴且難以自衰減的差模循環電流震蕩（Differential-mode inter-module oscillation），并最終將器件燒毀 。

此外，值得特別警惕的是，盡管這些并聯芯片的 Kelvin Source 引腳在邏輯電平上都作為柵極驅動的零電位參考地，但嚴禁在 PCB 布線中途為了貪圖方便，將多個并聯芯片的 Kelvin Source 引腳直接在功率器件端通過大面積敷銅短接后，再共用一根粗導線引回驅動地。這種錯誤的共地方式會導致各個并聯支路上因 di/dt 差異產生的微小源極電位差相互串擾，使得大功率電流通過低阻抗的 Kelvin 回路發生非法倒灌。正確的工程實踐是：必須為每一個并聯的 MOSFET 引腳處單獨串聯一顆極小阻值（通常為數歐姆級別）的源極返回阻尼電阻（Source return resistor），然后再將所有帶電阻的返回線路以星型方式匯聚于驅動器的參考地節點，以此來有效增加寄生環路的阻抗，強力阻斷并聯器件間的破壞性環流 。

五、 驅動電路層面的主動震蕩抑制與高頻鉗位管控技術

盡管實施了極其嚴苛、追求物理極限的 PCB Layout 優化，但在高功率密度的惡劣電氣環境中，單純依靠被動的寄生參數削減往往難以應對全工況下的極限擾動。為了確保 SiC MOSFET 在極其脆弱的米勒平臺區域以及整個高頻換流瞬態內實現絕對的可靠與穩定，驅動電路的架構設計必須從傳統的被動開關控制，升級為部署一套智能、復合的主動抑制與鉗位防御策略。

1. 寬裕度負壓偏置關斷（Negative Gate Bias Turn-off）的剛性防御

面對 SiC MOSFET 在高溫環境下由于負溫度系數效應導致極度退化、低至 1.9V 的脆弱開啟閾值電壓（以 BASiC 器件為例），以及在半橋拓撲中由高速關斷的對管所強行通過米勒電容 Cgd? 灌入的巨大正向串擾位移電流尖峰，傳統的依靠 0V 關斷電平的驅動設計已徹底失效，無法提供足夠的抗擾安全裕度 。在商業化的重型驅動器中，采用可靠且穩壓的負向偏置關斷技術（通常將關斷電平設定在 -4 V 至 -5 V 區間），已成為抵御米勒平臺寄生誤導通的必要、第一道剛性物理防線 。

在極端的開關瞬態中，即便極高的 dv/dt 沖擊通過非線性米勒電容注入，并在外部關斷電阻上激發出高達 5V 的瞬間電壓擾動脈沖，只要這個擾動脈沖是疊加在一個堅實的 -5V 負偏壓基準電平之上，那么實際穿透到達芯片裸晶內部、作用于真實柵源節點的絕對峰值電壓也僅僅是提升到 0V 左右。這個電壓水平依舊遠遠低于即便在 175°C 極限高溫下也能維持的 1.9V 的危險導通閾值 。這種通過主動拉低基準電平的方式，在不犧牲任何關斷速度的前提下，以“硬抗”的粗暴方式直接從數學電平上粉碎了器件發生誤導通的物理先決條件。

然而，負偏壓的應用絕非越低越好。系統設計者必須極其謹慎地控制負壓的深度。如果長期施加過度深沉的負偏壓（例如超出器件數據手冊中規定的 VGSmax? 極限，即低于 -10V ），其強大的負向電場應力將誘發嚴重的柵極氧化層陷阱電荷捕獲效應（Trapped charges effect），導致器件閾值電壓的永久性漂移與提前老化失效 。因此，兼顧了強大抗擾能力與器件長期絕緣壽命的 -4V 至 -5V 偏置區間，被廣泛證明是業界工程實踐中最優的平衡點選項 。

2. 有源米勒鉗位技術（Active Miller Clamp, AMC）的動態短路旁路

如果說施加負偏壓是為了抬高干擾信號引發災難的門檻，那么有源米勒鉗位（AMC）技術則是運用半導體開關的高速動態介入，通過在瞬態實時重構電路網絡拓撲，從而釜底抽薪、徹底瓦解可能形成串擾的震蕩閉環 。在 BASiC Semiconductor 構建的先進碳化硅驅動生態體系中，例如專門配套開發的 BTD25350 系列高性能雙通道隔離驅動 IC 芯片，就已經在硬件底層內部硬連接了專用的副邊米勒鉗位功能引腳 。

AMC 機制的工作原理與極限布局協同： AMC 技術的核心，在于在驅動芯片內部集成一個專用的、具有極大通流能力和極低導通內阻的下拉開關通道（通常由一顆大功率的內置 N 溝道 MOSFET 擔任）。在主回路 SiC MOSFET 執行由開到關的降壓關斷瞬態時，驅動器內部的超高速模擬比較邏輯會實時、連續地監控被驅器件的實際門極電壓。一旦檢測到 VGS? 電壓下降穿過并低于一個預設的絕對安全閾值（例如 2V，這個數值表明主功率器件的主溝道已經完全捏斷，進入了關斷態的末期真空區），驅動器便會立刻發出指令，毫無保留地將這個內置的 AMC 下拉開關強行導通 。

此時，這個被激活的 AMC 開關在 SiC MOSFET 裸晶的柵極引腳和驅動電路的負壓電源（或系統地）之間，建立了一條暢通無阻、呈短路狀態的極低阻抗旁路支路。在物理結構上，這條由 AMC 建立的新支路直接繞過了原有回路中阻值較大、用以控制下降沿速度的常規關斷電阻 RGoff? 。隨后，當半橋系統中的對側橋臂器件忽然暴力導通，導致開關節點電位瞬間飆升、出現極高的正向 dv/dt 階躍時，由下管 Cgd? 強力耦合過來的所有大電流位移電荷，將猶如洪水決堤一般，全部傾瀉、旁路進這條毫無阻礙的 AMC 鉗位支路中。由于這條支路阻抗極低，龐大的突發位移電流根本無法在此產生具有足夠幅值的歐姆壓降，因此也就徹底喪失了在柵極節點上建立起能夠引發震蕩和正向串擾電壓峰值的能力 。

然而，為了使 AMC 的動態短路功能發揮出最大的斬波效能，Layout 工程師面臨著極為嚴酷的高頻走線挑戰：驅動芯片的 AMC 專用引腳，到 SiC MOSFET 柵極引腳之間的 PCB 覆銅走線路徑，必須被壓縮到物理允許的極限短距（業界通常建議的絕對長度應遠小于 20 mm）。在這段極其敏感的旁路中，應大量鋪設粗壯的銅皮，并絕對禁止打設任何增加寄生電感的過孔（Vias） 。因為如果 AMC 鉗位回路自身由于走線過長而累積了哪怕幾納亨的寄生電感，在高頻 dv/dt 突發時刻，電感的高頻阻抗特性（Z=2πfL）將瞬間呈指數級阻礙吸收電流的流入，使得原本設計的極低阻抗旁路形同虛設，最終宣告米勒鉗位防御的徹底失敗。

3. 不對稱柵極阻抗網絡與精密波形阻尼整定

在那些受限于成本或空間，無法部署帶有 AMC 高級功能芯片的常規硬開關拓撲中，精準分離并獨立整定導通與關斷柵極電阻網絡（采用完全獨立的 RGon? 和 RGoff? 支路配合反并聯肖特基二極管）是調節驅動諧振阻尼、兼顧速度與穩定的唯一核心干預手段 。

針對 SiC 材料的高頻特性，為了充分釋放其本征優勢、極大地降低開通瞬間的交叉損耗，同時強力克服由前文所述的低跨導（gfs?）造成的非平坦米勒平臺對電壓上升的遲滯阻力，系統通常需要采用數值非常小（通常在幾歐姆內）的 RGon?。低阻值的 RGon? 允許驅動器在開通的瞬間向米勒電容網絡注入極其兇猛的瞬態峰值電流（通常要求驅動器具有高達數安培甚至十幾安培的瞬間輸出能力），以最快的速度沖破米勒平臺的泥沼 。

然而，在器件的關斷階段，邏輯則完全相反。為了堅決避免由于過快的關斷帶來過高的關斷電流下降率（?di/dt），從而在不可消除的功率主回路寄生電感上激發出可能擊穿器件耐壓極限的致命電壓過沖（Voltage Overshoot）；同時為了通過增加閉環電阻的方法，有效地把整個 LCR 諧振網絡強制拉回到安全的高阻尼抑制狀態，以徹底消滅米勒平臺后期的欠阻尼自激震蕩，工程師應當而且必須選擇一個相較于 RGon? 大得多的電阻數值作為 RGoff? 。通過配置這種精密的非對稱阻抗網絡，系統能夠在降低開通損耗與強力壓制關斷過壓及震蕩之間，尋找到一個經過反復權衡的最佳工程解。

不僅如此，隨著控制理論向數字化、精細化發展，業界更前沿的智能主動驅動策略（Active Gate Drive, AGD）甚至引入了基于 FPGA 或高速比較器的動態阻抗在線調整技術。這種高級架構能夠在電壓或電流急劇變化的極短暫米勒平臺區間，瞬間通過高速電子開關在驅動網絡中串入高數值的瞬態阻尼電阻，強行增加系統的耗散阻尼、大幅柔化過激的 dv/dt 和 di/dt 斜率；而在安全度過震蕩高發敏感區、脫離米勒平臺之后，立即切換回極低阻抗通道以實現電荷的快速清空，從而杜絕開關延遲的整體增加 。此類動態調節技術配合超精密的信號探測回路，使得高級驅動器能夠在絲毫不影響宏觀整體開關宏觀速度的同時，猶如一把精密的外科手術刀，毫厘不差地剔除掉開關波形中那些帶來災難的震蕩包絡與高頻毛刺 。

六、 結論與高頻應用工程建議

SiC MOSFET 以其卓越的材料物理特性，將現代電力電子變換器的開關頻率極限與能量轉換效率推向了未曾設想的嶄新高度。然而，其與生俱來的極高 di/dt 與 dv/dt 的超高頻瞬態電磁沖擊，衍生出了深層次、極具破壞性的電磁共振與系統穩定性挑戰。本報告的研究與剖析明確指出，米勒平臺的嚴重高頻震蕩絕非 SiC 器件本身的先天性制造缺陷，而是器件在追求極致開關能力的過程中，其高頻寬帶能量與外部相對遲滯、感性偏重的寄生電氣網絡之間發生嚴重阻抗不匹配所產生的劇烈電磁摩擦。

要徹底馴服這些狂暴的瞬態現象，解決震蕩與串擾危機，絕不可僅僅依賴驅動電阻的盲目調整或單一維度的簡單修補，而是必須從底層物理出發，構建貫穿物理封裝、空間結構布板以及動態智能驅動的三維復合防御體系：

物理封裝層面的徹底解耦： 在進行大功率和高頻變換器的器件選型時，必須優先甚至強制擁抱帶有 Kelvin Source 獨立引腳的高級封裝（如 TO-247-4NL、TO-247PLUS-4）。通過在器件內部將功率大電流回路與敏感的門極控制回路在物理上進行切割，徹底斬斷共源極寄生電感（LCS?）所引發的致命負反饋鏈條，這是消除本征諧振、釋放 SiC MOSFET 全部高速潛力的絕對基礎。

拓撲結構與 Layout 層面的空間壓制： 硬件架構層面的設計必須徹底顛覆傳統的布線習慣。采用基于 PCB 多層板內部緊鄰層疊平面的磁通空間對消技術，輔以去耦電容零距離、零連線的貼片布置策略，是大幅壓縮外部主回路雜散電感、遏制外部高頻諧振腔 Q 值的唯一出路。同時，驅動線必須遵守空間零重疊、電磁正交隔離，以及在多管并聯時的絕對幾何對稱布線準則，以杜絕傳導型串擾與破壞性的差模環流震蕩。

控制與驅動執行層面的主動鉗位： 驅動器必須升級為具備高抗擾度的主動防御節點。通過施加 -4V 至 -5V 的深沉負偏壓，為因高溫而嚴重退化的閾值電壓重新注入堅實的靜態安全裕度。同時，結合超短物理路徑的高頻 Active Miller Clamp (AMC) 技術，在危急時刻進行強效的動態電荷短路泄放，并輔以精確計算的非對稱驅動電阻網絡，共同構筑攔截瞬態串擾與抑制米勒高頻震蕩的終極防線。

只有在深刻洞察 SiC 半導體材料非線性本征特性與復雜 LCR 寄生網絡耦合機制的基礎上，將器件參數模型、高頻電磁場布線理論以及主動驅動控制算法進行深度融合與系統級統籌，工程師方能真正跨越技術鴻溝，徹底激發第三代寬禁帶半導體在新能源汽車、超充網絡與未來智能電網等核心電力轉換系統中的無限潛能與極致可靠性。
