現場工程師EtherCAT轉Profinet網關—實戰風

避坑指南：S7-1200+EtherCAT網關帶伺服，這些細節別踩雷

做西門子S7-1200通過EtherCAT轉Profinet網關連接伺服驅動器的現場調試，80%的故障都是接線和伺服設置沒注意細節導致的，尤其是網關和伺服的接線、伺服參數配置，很多老工程師都容易栽跟頭，今天就結合現場經驗，把重點坑點說清楚。

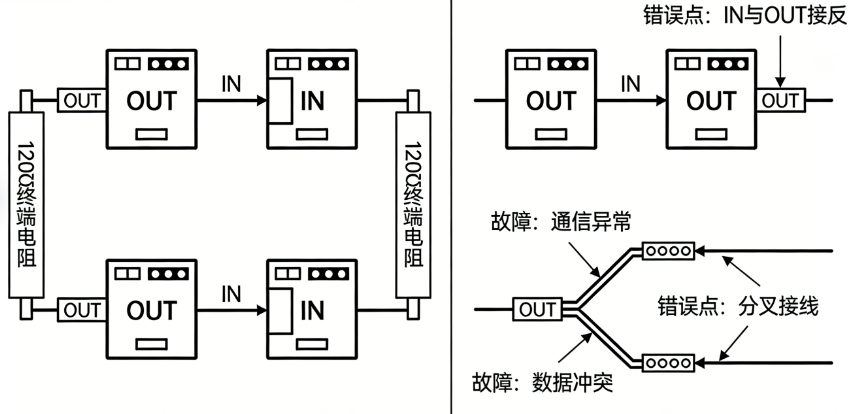

先講最容易出問題的接線部分，EtherCAT和普通總線不一樣，講究特別多。第一，IN和OUT千萬別搞反！EtherCAT轉Profinet網關的OUT必須接伺服的IN，下一臺伺服再接前一臺的OUT，一串到底，反接一根線，整個總線都不通，查半天都找不到問題；第二，不能分叉接線，別圖方便把幾臺伺服并在網關端口上，必須線性串聯，不然信號亂反射，伺服會出現丟步、抖動；第三，終端電阻不能少，總線兩頭（網關和最后一臺伺服）必須接120Ω電阻，少一個都不行，很多人忘了接，導致伺服時通時斷，還以為是網關壞了。

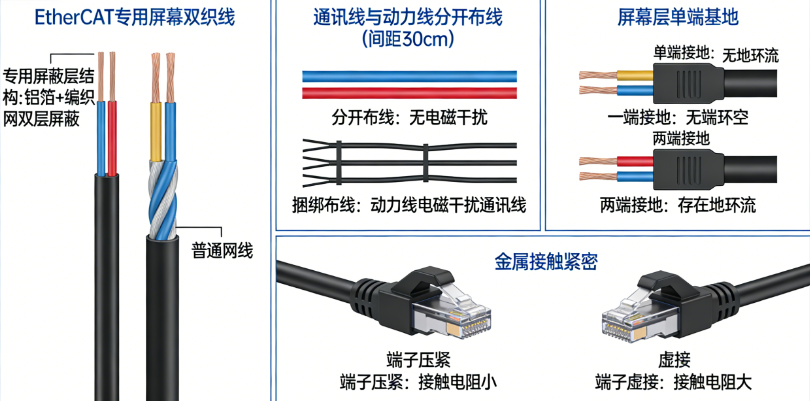

還有兩個容易忽略的接線細節：一是電纜必須用EtherCAT專用屏蔽雙絞線，別用普通網線湊數，也別把通訊線和伺服動力線綁在一起，電機一啟動，干擾就來了，伺服會亂轉或者定位不準；二是屏蔽線接地，只能在EtherCAT轉Profinet網關這邊接地，伺服那頭別接，不然會有地環流，通訊直接亂碼，尤其是車間接地復雜的現場，這點一定要記住。另外，端子一定要壓緊，伺服運行時振動大，虛接一下就會斷連，反復調試都沒用。

再說說伺服驅動器的設置，這步錯了，接線再對也沒用。首先，伺服必須切到EtherCAT從站模式，很多伺服默認是本地面板控制，不切模式，網關永遠搜不到；其次，地址要唯一，每臺伺服一個地址，不能重復，比如EtherCAT轉Profinet網關設伺服地址為2，就別再把另一臺也設為2，不然會互相沖突；然后，通訊周期要和網關、PLC對上，太快太慢都會導致伺服響應滯后，一般設50ms以內就行，還要開時鐘同步，不然定位會有偏差。

還有個關鍵：PDO映射，一定要把伺服的位置、速度信號和PLC的控制指令對應好，不然PLC發了指令，伺服沒反應，或者讀到的狀態是錯的；改完所有參數，必須保存、重啟伺服，不然一斷電就恢復默認，等于白忙活。

現場常見故障排查：掃不到伺服，先查IN/OUT接線、電阻、從站模式；伺服不動，核對地址、映射、控制指令；定位不準，查時鐘同步、電纜干擾。其實只要把接線順序、電阻、接地這三點做好，伺服模式、地址、映射核對對，基本一次就能通，穩定不丟站。
