在射頻測試系統中，頻率源模塊堪稱系統的“心臟”。它的性能直接決定了整個系統的指標天花板。然而面對琳瑯滿目的產品和參數，工程師常常陷入選型困境：到底看哪些指標？哪些坑千萬不能踩？

本文將結合安鉑克科技、盛鉑科技等主流廠商的產品特點，為您梳理一份實用的選型避坑指南。

01 第一步：明確你的核心訴求——?jiǎng)e被“全能”迷惑

選型最大的坑，就是試圖找一個“萬能”的方案。實際上，不同應用場景對頻率源的要求差異很大：

避坑提示：如果你的應用需要微秒級快速跳頻（如雷達、電子對抗），就不要盯著實驗室級低相噪產品不放；反之，如果你做精密計量，跳頻速度再快也沒用，相位噪聲才是王道。

02 第二步：看懂關鍵參數——?jiǎng)e被華麗數字忽悠

2.1 頻率范圍與分辨率

這是基礎指標。選擇時建議留有一定余量，避免未來系統升級受限。目前主流模塊覆蓋至20GHz、40GHz已成常態。

頻率分辨率：普通應用1Hz夠用，精密測試需要0.1Hz甚至更高。

2.2 相位噪聲——最容易“踩坑”的指標

相位噪聲直接影響系統的解調質量和抗干擾能力。但不同廠商給出的測試條件可能不同，一定要看同等偏移頻率下的對比。

以安鉑克科技（www.anapico.net.cn）的APS系列頻率源模塊為例，在10GHz載波、10kHz偏移處可達-120dBc/Hz。而追求極致純凈的APUL系列，在5-10GHz頻段采用YIG架構，適合計量級應用。

避坑提示：只看“低相噪”三個字沒用，必須對比具體頻點、具體偏移下的實測數據。

安鉑克APS20頻率源模塊實物圖

2.3 跳頻速度——?jiǎng)e把“鎖定時間”當“跳頻時間”

這是另一個容易混淆的地方。跳頻時間是指從一個頻率切換到另一個穩定輸出的總時間。

APHF系列捷變頻頻率綜合器模塊：300ns級，適合電子戰、敏捷雷達

APFS系列捷變頻頻率綜合器：4μs級，適合商用跳頻通信、ATE

APS系列寬帶低相噪頻率綜合器：200μs級，適合通用測試

避坑提示：如果你的系統對響應速度有硬性要求（如跳頻通信測試），必須選擇微秒級甚至亞微秒級的產品，毫秒級的速度可能直接讓系統“卡死”。

2.4 雜散與諧波——影響系統純凈度的隱形殺手

雜散會帶來干擾信號，嚴苛應用中要求-70dBc甚至更低。APS系列典型雜散-70dBc，APFS系列≤-60dBc至-65dBc。

03 第三步：技術類型怎么選？——?jiǎng)e把PDRO當頻綜買

很多用戶混淆不同類型器件的適用場景：

避坑提示：需要寬帶可編程跳頻，選頻率綜合器；只需要一個純凈點頻，選PDRO更劃算。例如盛鉑科技（www.samplesci.com）的PDROUxxxx系列相噪低至10GHz：-99dBc/Hz@100Hz；-132dBc/Hz@10kHz。

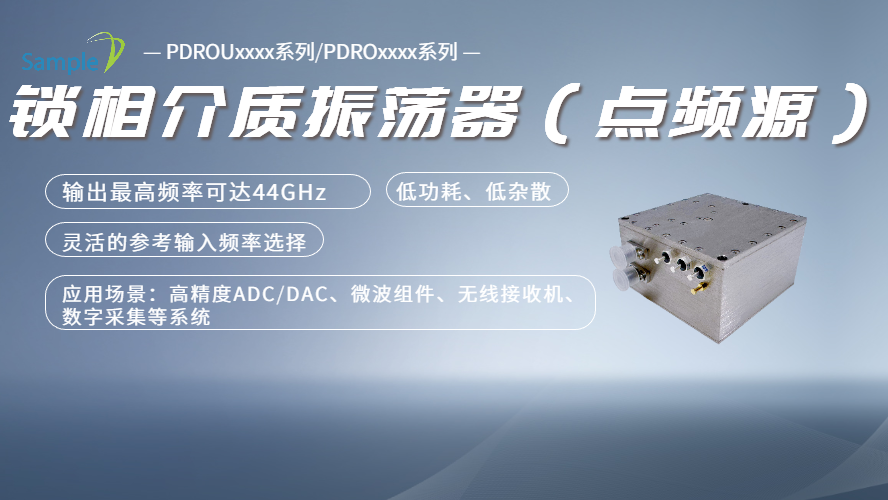

盛鉑科技PDRO鎖相介質振蕩器

04 第四步：接口與控制——集成順暢的關鍵

模塊化設計的一大優勢是便于集成，但前提是接口對得上。

常用接口：UART、SPI、LAN、USB、RS232/485

程控協議：SCPI指令集是主流，支持LabVIEW、Python等環境開發

安鉑克各系列模塊普遍支持標準接口和SCPI指令，大大縮短系統開發周期。

避坑提示：選型前確認你的主控系統支持什么接口，避免“買回來發現連不上”的尷尬。

05 第五步：可靠性與售后——看不見的“坑”

5.1 國產化與供應鏈

近年來供應鏈穩定性成為重要考量。選擇自主研發、國產化率高的廠商，可以避免“卡脖子”風險。

5.2 使用環境適應性

模塊化設備往往集成在機箱或復雜環境中，需要關注：

散熱設計：是否無風扇？能否長期連續工作？

抗振動能力：是否適合車載、機載等場景？

電源要求：是否需要穩壓/UPS保護？

5.3 技術支持與定制能力

廠商能否提供選型指導、實測數據、定制開發，直接影響項目進度。

避坑提示：別只看價格，售后響應速度和技術支持能力有時比參數更重要。

06 選型決策樹——快速鎖定目標

綜合安鉑克科技的選型圖譜，可以構建如下決策路徑：

text

第一步：需要多快跳頻？ ├─ 需要亞微秒級（300ns） → APHF系列（電子戰、敏捷雷達） └─ 微秒級或更慢 → 進入第二步

第二步：是否需要多通道相位同步？ ├─ 是 → APMSYN22系列（相控陣、MIMO） └─ 否 → 進入第三步

第三步：對相位噪聲要求多高？ ├─ 極低（優于-110dBc/Hz@10kHz） → APS系列（計量、衛星通信） └─ 普通 → 進入第四步 第四步：尺寸/成本敏感嗎？ ├─ 是，需要μs級跳頻 → APFS系列（商用、ATE） └─ 否，實驗室多功能需求 → 考慮微波信號源

07 總結：選對參數，才能“避坑”

頻率源/信號源模塊選型，歸根結底是用對的產品解決對的問題：

先定場景：速度優先？純度優先？寬帶優先？

再看參數：相噪、跳頻、雜散，對比實測數據

確認接口：別讓通信接口成為集成瓶頸

評估廠家：技術實力、定制能力、售后支持

安鉑克科技的產品線恰好覆蓋了從極致純凈（APS/APUL）到極限速度（APHF），再到性價比平衡（APFS）的完整譜系，為不同需求的工程師提供了清晰的選型路徑。

只有選對參數、選對方案，才能讓系統性能更穩定、測試更精準。

需要更具體的選型建議？歡迎聯系安鉑克科技技術團隊，獲取產品資料及實測數據！
