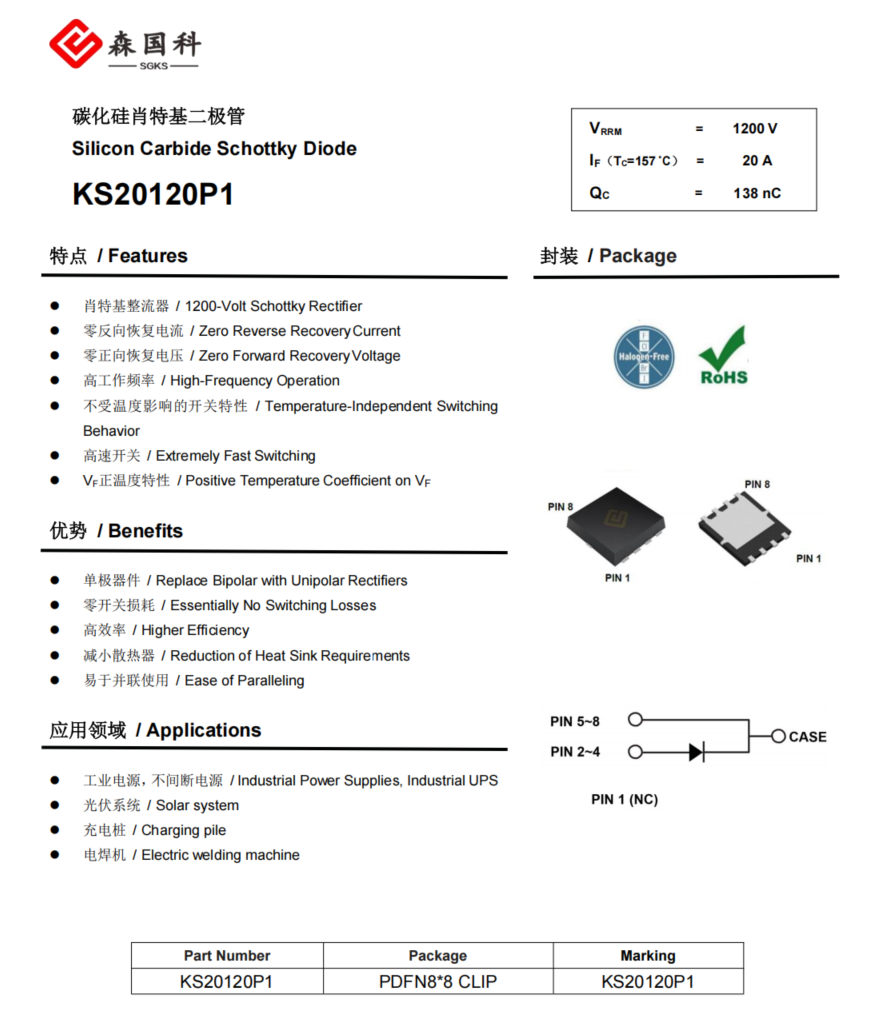

森國科最新推出的采用PDFN8*8封裝并結合Cu-Clip（銅帶）連接技術的碳化硅二極管，代表了公司在功率半導體封裝技術領域的重要創新。這一創新解決方案針對高功率密度和高效率應用需求，通過優化封裝結構和互連工藝，顯著提升了產品性能。

01PDFN8*8封裝技術的核心優勢

PDFN8*8封裝作為一種緊湊型表面貼裝技術，在功率半導體領域具有顯著優勢。這種封裝尺寸僅為8mm x 8mm，比傳統TO-220封裝節省了約70%的安裝空間，非常適合空間受限的高功率密度應用場景。

與更大尺寸的封裝相比，PDFN8*8的低外形設計有助于減小布板面積，提高功率密度。這種封裝還具有優異的熱性能，通過底部大面積裸露焊盤，能有效將芯片產生的熱量傳導至PCB板，并散發到周圍環境中。

02Cu-Clip互連技術的革命性突破

Cu-Clip（銅帶）互連技術是森國科此次創新的另一大亮點。與傳統鍵合線技術相比，Cu-Clip技術通過扁平銅帶替代傳統的鋁線或金線，實現了芯片與引腳之間的面接觸連接。這一技術顯著降低了封裝內部的寄生電感，有助于減少開關損耗和電壓過沖。傳統鍵合線結構的寄生電感通常在幾十nH，而Cu-Clip技術能將這一值降低至十幾nH，從而提升高頻開關性能。

Cu-Clip技術還改善了電流流動路徑，顯著降低了導通電阻。銅材料的高電導率和熱導率使芯片能夠承受更高的電流密度，同時提高散熱效率，使器件能夠在更高溫度下可靠工作。

03PDFN8*8 & Cu-Clip雙重技術結合的協同效應

PDFN8*8封裝與Cu-Clip技術的結合產生了顯著的協同效應。這種組合充分發揮了碳化硅材料本身的優異特性——碳化硅的禁帶寬度達3.2eV，擊穿場強是硅的10倍，熱導率也是硅的3倍。

--在熱性能方面，Cu-Clip技術提供了優異的垂直散熱路徑，而PDFN8*8封裝的底部散熱焊盤則增強了水平方向的散熱能力。雙重散熱機制確保了芯片結溫保持在較低水平，提高了可靠性并延長了使用壽命。

--電性能方面，低寄生參數與緊湊封裝布局相結合，使這款碳化硅二極管特別適合高頻開關應用。測試數據顯示，采用這種封裝組合的碳化硅二極管開關損耗比傳統硅基快恢復二極管降低約90%，效率提升顯著。
