今天給大家介紹一下MicroKeen（MKLink）的使用方法，以下來自MKLink創作者的作品內容，歡迎支持！
一、下載口也可以同時當串口用會有多爽
二、SEGGER RTT+MKLink，讓串口調試真正自由
在嵌入式開發中，我們總是離不開“串口打印”來調試。
但傳統串口調試存在很多明顯的痛點：
- 速度慢：輸出數據卡頓，占用CPU時間，不能在中斷中使用；
- 硬件占用：需要額外占用 MCU 的 UART 接口資源；
- 接線麻煩：需要 USB 轉串口工具 + 杜邦線接線，步驟繁瑣；
- 資源受限：串口數量有限，調試與功能常常沖突。
如何打破這些痛點？
SEGGER RTT + MKLink完美結合了雙方的優勢：
- SEGGER RTT：提供高速、非侵入式的數據傳輸；
- MKLink：將 RTT 通道虛擬為標準 USB CDC 串口，不再占用 MCU 的串口！
讓調試既擁有 RTT 的性能，又能使用任意串口助手，真正做到“即插即用，自由暢快”！
三、一分鐘了解 SEGGER RTT 是什么、怎么用
1、SEGGER RTT是什么？
RTT，全稱Real Time Transfer（實時傳輸），是一種無需中斷 MCU 程序執行，就能實現數據與主機交互的調試技術。
它使用一種內存共享機制，將 MCU 內部的數據實時“搬運”到 PC 上。
形象理解：
就像你在 MCU 的 RAM 里放了個“郵箱”，PC 隨時來收信，MCU 照常干活，互不打擾。
2、SEGGER RTT 的基本工作原理
在 MCU RAM 中，有一個非常重要的結構體：
_SEGGER_RTT 控制塊
它的作用是：
- 保存多個UpBuffer（MCU PC）和DownBuffer（PC MCU）的信息；
- 包括每個緩沖區的起始地址、大小、寫指針、讀指針等。
收發數據過程：
- MCU發送數據? 把數據memcpy拷貝到UpBuffer的空閑區域；
- PC接收數據? 通過MKLink 讀取 UpBuffer 的數據；
- PC發送指令? 通過MKLink 把數據寫入 DownBuffer；
- MCU讀取指令? 從 DownBuffer 中memcpy出來。
由于只是內存拷貝，整個收發過程極快，微秒級完成，不會打斷 MCU 正常工作。
3、SEGGER RTT怎么用？
只需簡單三步：
步驟一：集成 RTT 源碼

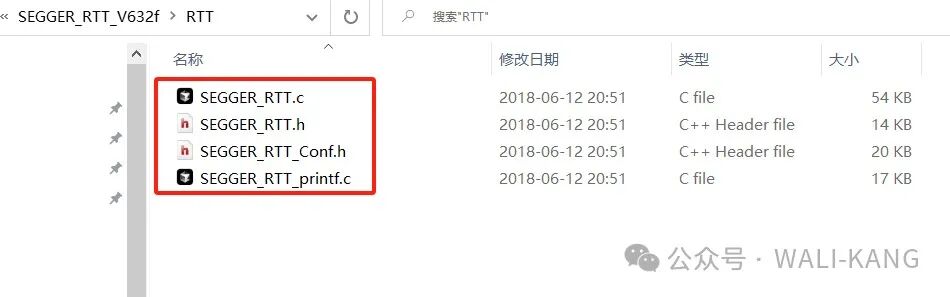

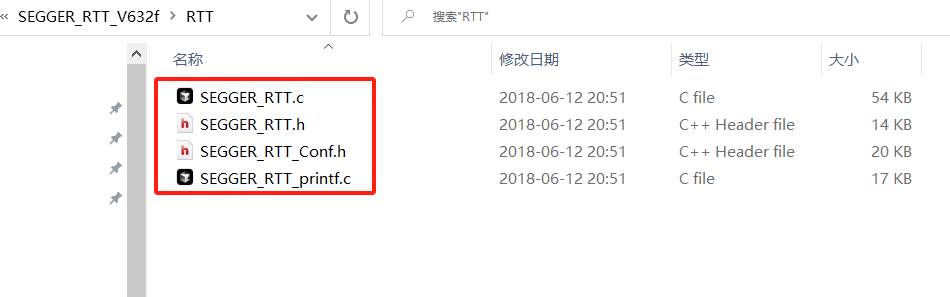

從 SEGGER J-Link 安裝目錄Samples/RTT復制以下文件到工程中，并添加頭文件路徑。
如我電腦上的路徑：
C:\Program Files (x86)\SEGGER\JLink_V632f\Samples\RTT
步驟二：輸出日志到 RTT
#include"SEGGER_RTT.h"
intmain(void)
{
SEGGER_RTT_Init();
SEGGER_RTT_printf(0,"hello RTT\n");
while(1){
}
}
步驟三：連接調試工具
- 如果使用傳統 J-Link，只能用 RTT Viewer 上位機；
- 如果用 MKLink ，可以用任意串口助手直接訪問 RTT 數據！
四、MKLink ：釋放 SEGGER RTT的真正威力
MKLink突破傳統，打通了 RTT 和通用串口調試工具之間的隔閡，直接把 RTT 數據轉發到USB CDC 虛擬串口，讓 MCU 仿佛接了一個超級快的“軟串口”！
MCU端：
- 繼續使用 RTT 庫發送日志，不需要改變一行代碼。
MKLink端：
- 通過 USB CDC 映射成標準串口；
- 自動掃描 MCU 內存中_SEGGER_RTT控制塊地址（如 0x20000000）；
- 直接讀寫 UpBuffer / DownBuffer；
- 完美支持雙向通信！
PC端：
- 用你最喜歡的串口助手直接連 MKLink串口，爽快收發！

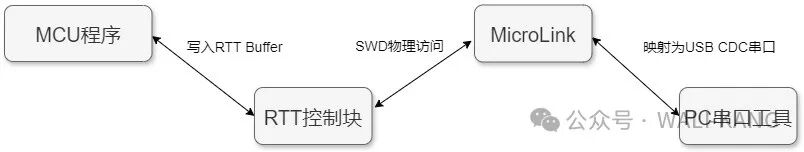

MKLink 數據流示意圖：
效果總結：
- 不再局限于官方 Viewer；
- 不再受限于波特率；
- 不再需要額外串口硬件和線纜；
- 打開任意串口助手即用，極致靈活！
五、多種使用 SEGGER RTT 功能的方法
1、如何開啟MKLink的SEGGER RTT功能
步驟一：找到MKLink 的 USB CDC 虛擬串口

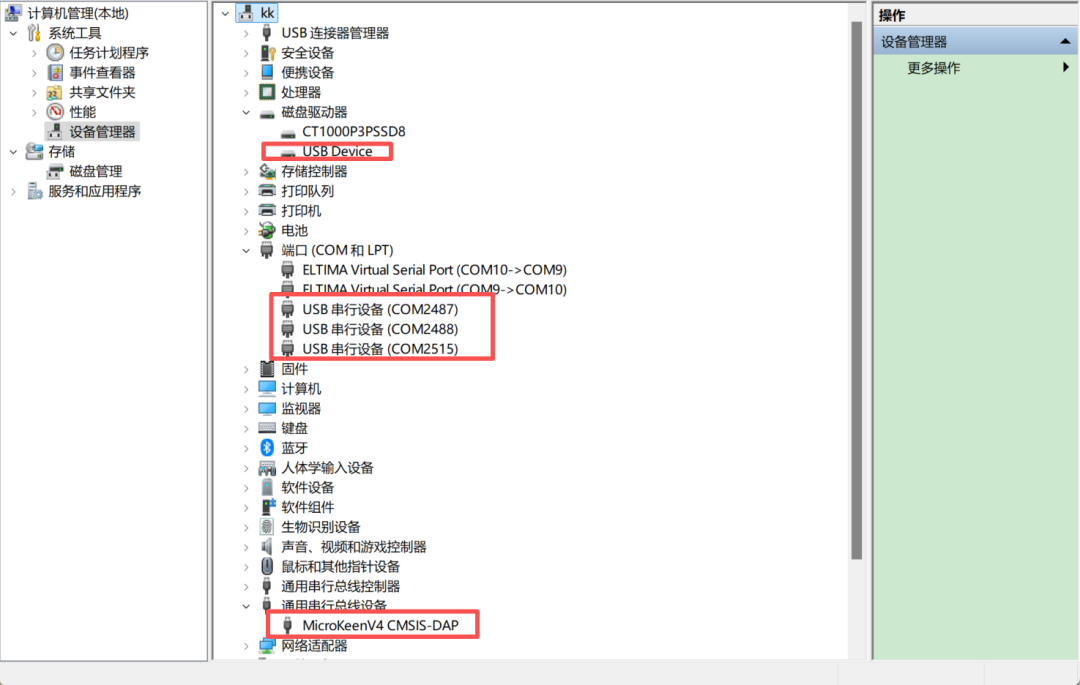

使用USB TypeC數據線與MKLink連接以后，電腦設備端會彈出三個設備：
V2和V3會彈出兩個USB串行設備端口號，分別是USB轉串口和虛擬串口
V4會彈出三個USB串行設備端口號，分別是USB轉串口、USB轉485端口和虛擬串口

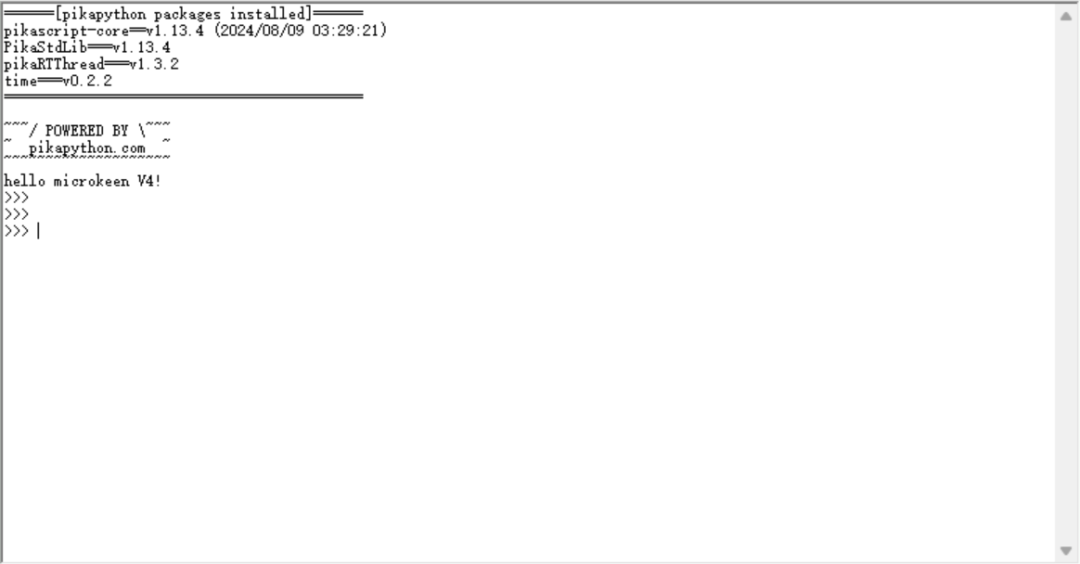

打開虛擬串口后，下載器會自動打印如下信息：
V4版本可以通過屏幕界面，來高速你打開的是什么端口，分別打開三個串口號，效果如下:
步驟二：使用串口助手類工具訪問 MKLink 的 USB CDC 虛擬串口

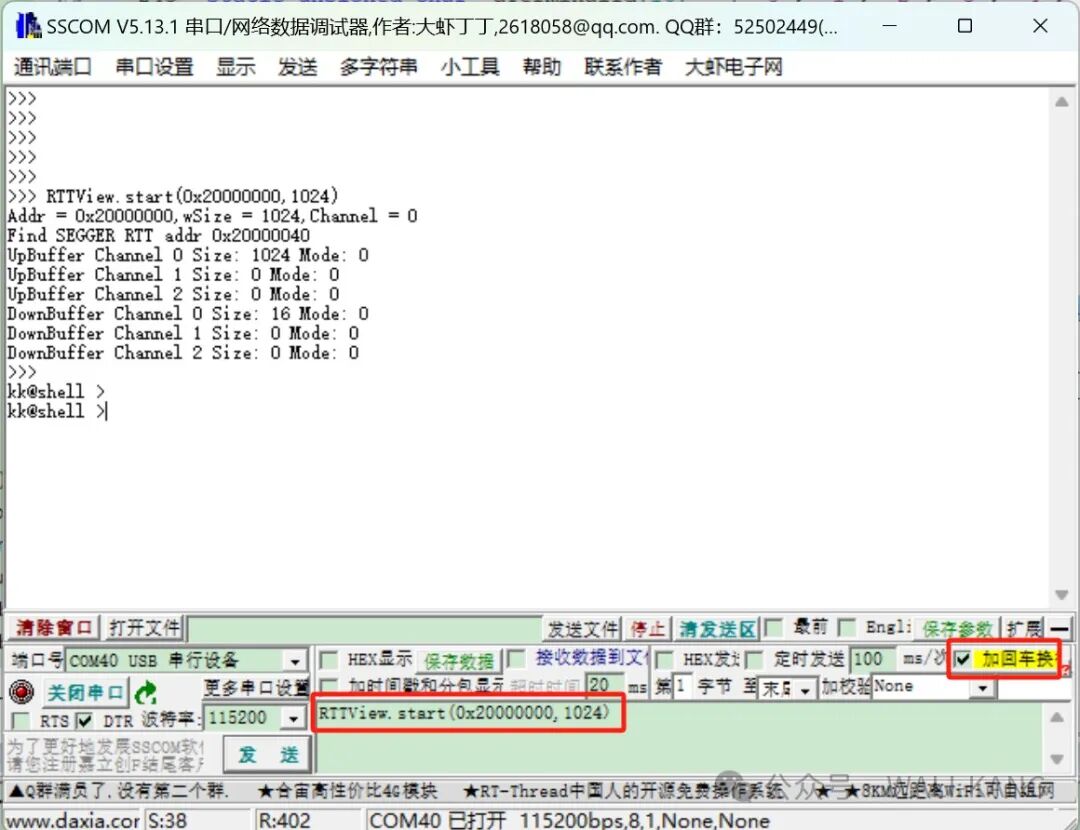

比如使用SSCOM，連接MicroLink的串口，輸入以下指令：
RTTView.start(0x20000000,1024,0)
- 0x20000000:搜索RTT控制塊的起始地址；
- 1024：搜尋范圍大小；
- 0：啟動RTT的通道。

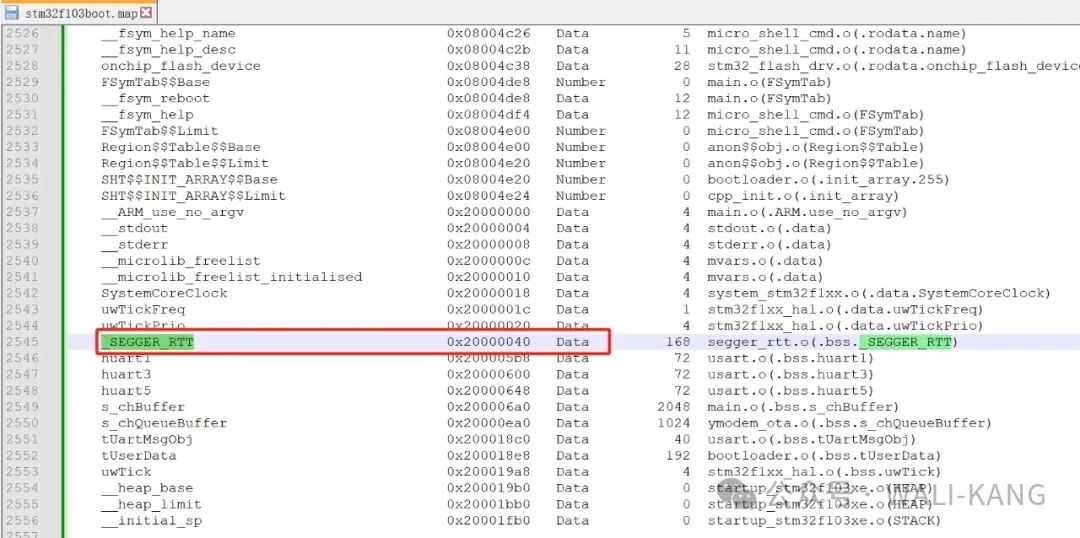

_SEGGER_RTT控制塊地址可以通過查看MDK編譯生成的.map文件來查找，如下：
可知，_SEGGER_RTT在地址0x20000040處，可以通過設置搜尋的地址和大小來重新啟動MicroLink的RTT功能。
2、固定_SEGGER_RTT的地址的方法

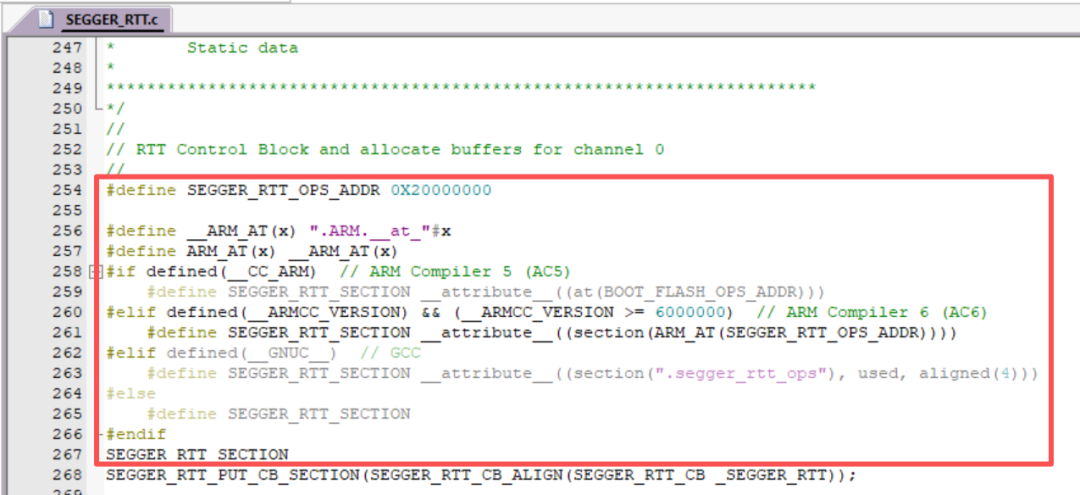

步驟一：打開SEGGER_RTT.c，添加紅框中的代碼，宏SEGGER_RTT_OPS_ADDR可以將_SEGGER_RTT的地址固定在0x20000000
代碼如下，方便直接復制：
#defineSEGGER_RTT_OPS_ADDR 0X20000200
#define__ARM_AT(x)".ARM.__at_"#x
#defineARM_AT(x) __ARM_AT(x)
#ifdefined(__CC_ARM) // ARM Compiler 5 (AC5)
#defineSEGGER_RTT_SECTION __attribute__((at(BOOT_FLASH_OPS_ADDR)))
#elifdefined(__ARMCC_VERSION) && (__ARMCC_VERSION >= 6000000) // ARM Compiler 6 (AC6)
#defineSEGGER_RTT_SECTION __attribute__((section(ARM_AT(SEGGER_RTT_OPS_ADDR))))
#elifdefined(__GNUC__) // GCC
#defineSEGGER_RTT_SECTION __attribute__((section(".segger_rtt_ops"), used, aligned(4)))
#else
#defineSEGGER_RTT_SECTION
#endif
SEGGER_RTT_SECTION
SEGGER_RTT_PUT_CB_SECTION(SEGGER_RTT_CB_ALIGN(SEGGER_RTT_CB _SEGGER_RTT));
3、上電自動開啟SEGGER_RTT功能的方法

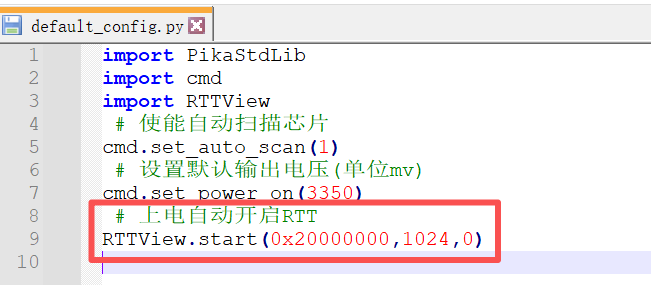

步驟一：打開U盤中python文件夾下的default_config.py,添加紅框中的代碼，下載器上電會自動執行default_config.py腳本。
4、MDK中將printf重定向到SEGGER_RTT通道的方法
步驟一：RTE配置

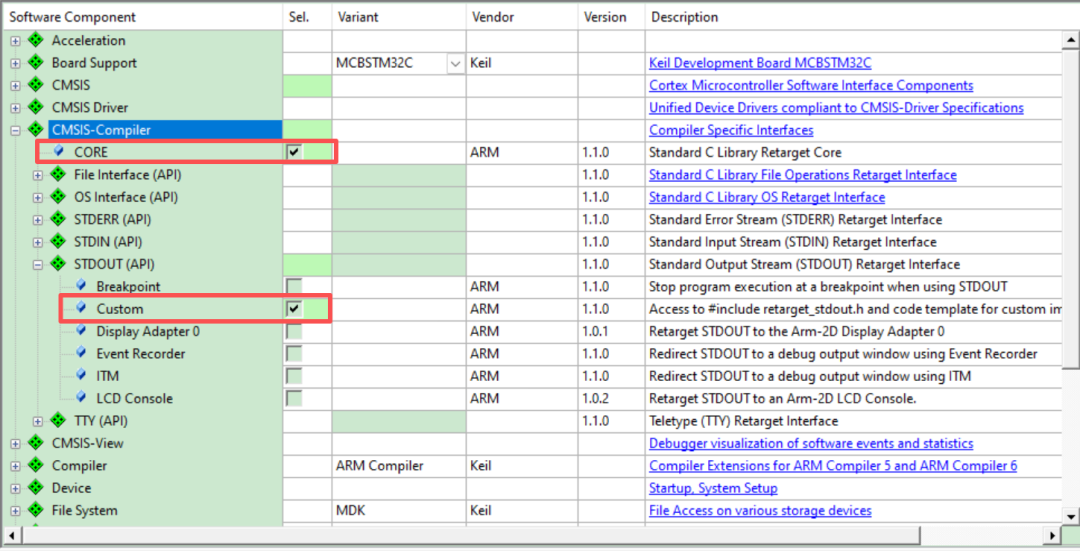

1.打開RTE 配置窗口（菜單：Project -> Manage -> Run-Time Environment）。
2.勾選以下選項：
- 在CMSIS-Compiler下勾選CORE；
- 在STDOUT(API)下勾選Custom；
如果你在RTE中找不到CMSIS-Compiler，說明你的MDK版本較低——如果不想升級MDK，則可以通過下面的鏈接從官方直接下載對應的cmsis-pack：
https://www.keil.arm.com/packs/cmsis-compiler-arm/
或者老版本的cmsis-pack中，找到Compiler：
步驟二：添加stdout_putchar()
在代碼中實現stdout_putchar()函數——用它來把printf重定向到RTT通道：
intstdout_putchar(intch)
{
SEGGER_RTT_PutChar(0, ch);
returnch;
}
5、將 RT-Thread 系統命令行重定向到RTT通道的方法

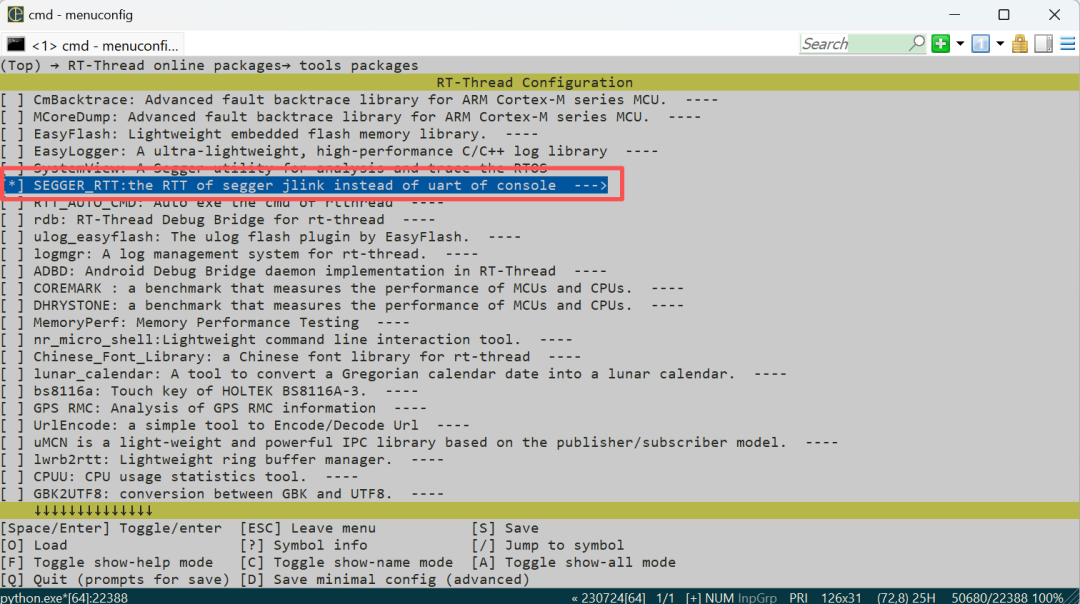

方法一：安裝SEGGER_RTT軟件包
SEGGER_RTT軟件包是將 RT-Thread 的msh重定向到SEGGER RTT

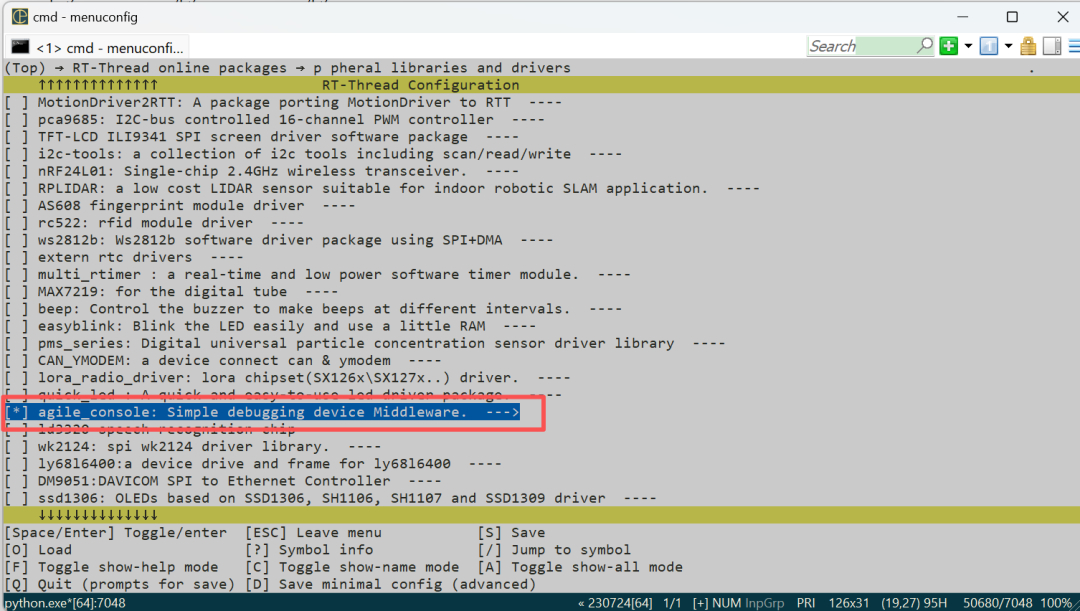

方法二：安裝agile_console軟件包
agile_console軟件包可以將 RT-Thread 的msh重定向到多個端口，比如可以不影響原先uart打印的基礎上，再增加一路RTT端口，比較適合兩種方式需要同時使用的場景。
步驟一：安裝軟件包
步驟二：單片機添加SEGGER_RTT源碼
從 SEGGER J-Link 安裝目錄Samples/RTT復制以下文件到工程中，并添加頭文件路徑。
如我電腦上的路徑：
C:\Program Files (x86)\SEGGER\JLink_V632f\Samples\RTT
步驟三：單片機添加agile軟件包的適配代碼
添加一個agile_console_rtt_be.c文件，代碼如下：
#include
#include
#include"SEGGER_RTT.h"
staticstructagile_console_backend_console_backend= {0};
staticvoidrtt_backend_output(rt_device_tdev,constuint8_t*buf,intlen)
{
SEGGER_RTT_Write(0,buf,len);
}
staticintrtt_backend_read(rt_device_tdev,uint8_t*buf,intlen)
{
return SEGGER_RTT_Read(0,buf, len);
}
staticvoidsegger_rtt_check(void)
{
while(SEGGER_RTT_HasKey())
{
agile_console_wakeup();
}
}
staticintagile_console_rtt_init(void)
{
SEGGER_RTT_Init();
rt_thread_idle_sethook(segger_rtt_check);
_console_backend.output = rtt_backend_output;
_console_backend.read = rtt_backend_read;
agile_console_backend_register(&_console_backend);
return0;
}
INIT_BOARD_EXPORT(agile_console_rtt_init);
六、用戶真實評價
-
