在AI數據中心、電動汽車充電及工商業儲能等高要求場景中，電源系統正面臨前所未有的挑戰：更高的功率密度、更低的諧波失真（THD）以及突破99%的轉換效率，已成為衡量一款優秀電源方案的核心標尺。

為應對這一趨勢，國民技術推出NS3KW420VP2數字電源參考設計方案，一款基于SiC器件與數字控制架構的3kW兩相交錯無橋圖騰PFC，在緊湊體積內實現了6444W/L的超高功率密度與峰值效率99.0%的優異表現。

01 核心架構：SiC + 兩相交錯無橋圖騰PFC

NS3KW420VP2方案采用兩相交錯無橋圖騰PFC拓撲，工作于CCM（連續導通模式），輸入電壓范圍覆蓋176V–264V AC，輸出420V DC母線，額定功率3000W,實現了>99.0%的PFC級效率和極低THD。

在器件選型上，方案充分體現了第三代半導體優勢：

●快速橋臂：采用SiC MOSFET，徹底克服傳統硅器件體二極管反向恢復帶來的損耗與可靠性問題；

●工頻橋臂：使用Si MOSFET，兼顧成本與性能。

兩相交錯結構不僅將輸入電流紋波頻率加倍，大幅減小濾波器體積，還有效降低了每相功率器件的電流應力，為高功率密度設計奠定基礎。

PFC拓撲結構如下圖：

02 數字控制：N32H474 MCU + HunterWave OS生態

方案的核心“大腦”采用國民技術高性能MCU N32H474VEL7-W，基于ARM Cortex?M4F內核，最高主頻240MHz，集成高精度ADC、增強型PWM模塊以及豐富且可任意配置的外設接口，單芯片可同時完成兩相PFC的精準時序控制、均流調節與多重保護，降低了方案整體BOM成本和設計復雜度。N32H474VEL7-W數字電源應用關鍵特性如下：

● 高性能，實時控制電源性能

— 240MHz @ARM-Cortex-M4F 性能達300DMIPS

— 內置硬件數學函數加速器Cordic，支持整點和浮點運算

— 內置FMAC,支持FIR和IIR加速

● 高集成度模擬器件，簡化硬件設計

— 4 x 12-bit 4.7MSPS ADC，最多支持51個通道

— 8 x 12-bit DAC

— 7 x COMP，任意比較器輸出可內部連接到任意一個FAULT或EEV輸入

● 高精度定時器，為數字電源提供了保障

— 1 x 16-bit SHRTIM，12x PWM(125ps), 相位可調，10個外部輸入事件，可任意I/O映射

— 3 x 16-bit ATIM，每一路ATIM支持6個獨立通道，其中4個通道支持4對互補PWM輸出

● 豐富且可任意配置的外設接口，支持多節點同步控制

— 8 x U(S)ART，其中3個UART支持任意I/O映射，硬件級485使能驅動

— 3 x CAN-FD ，支持任意I/O映射

更值得關注的是，該方案依托國民技術自研 HunterWave OS嵌入式生態，配置的圖形化調試工具HunterWave OS DebugTool以及可視化波形調試工具HunterWave OS Graphic等系列工具，支持：

● 實時參數在線配置

● 關鍵波形（輸入電壓/電流、輸出電壓/電流）動態監測

● 一站式保護策略管理（過溫、過流、過壓、欠壓等）

這一軟硬協同架構，不僅提升了調試效率，更使電源系統具備了“可觀測、可調節、可升級”的智能化能力。

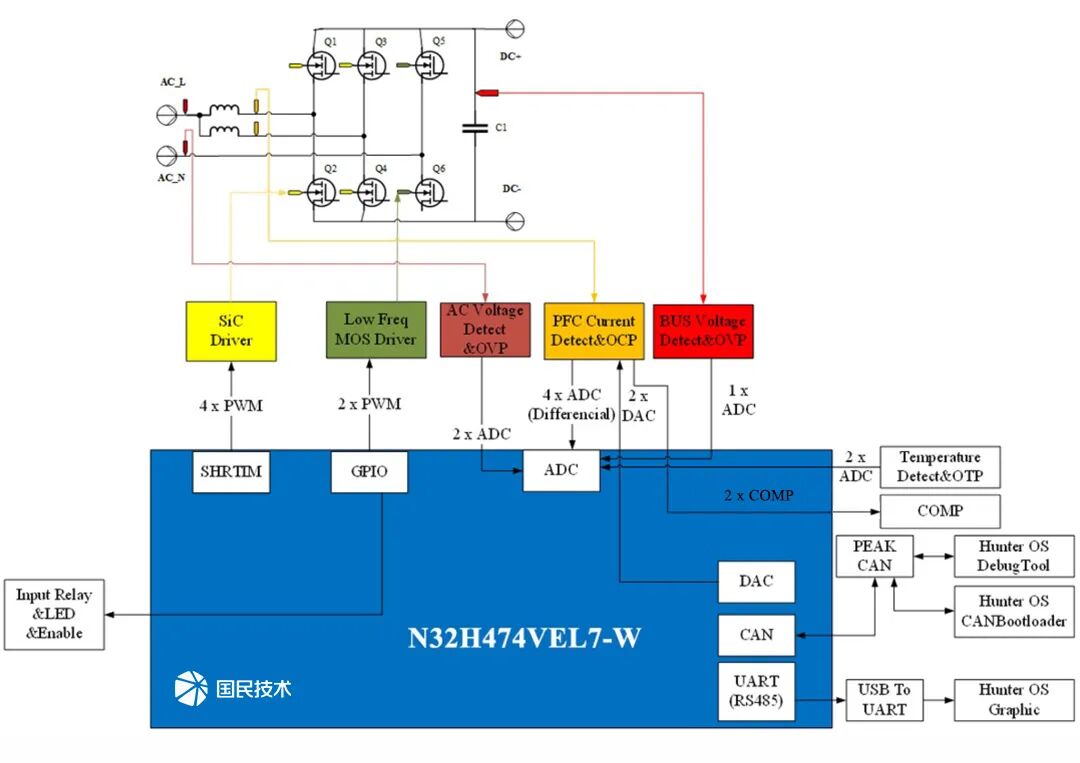

數字控制應用框圖，如下所示：

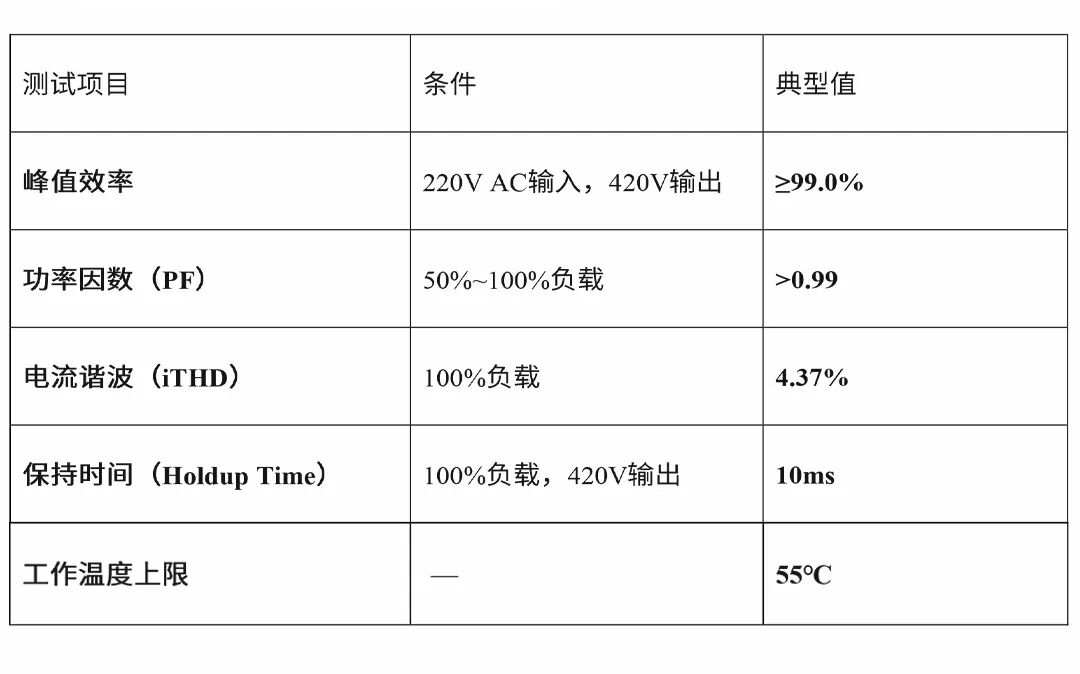

03 性能實測：99.0%效率 + THD < 5%

實測數據是檢驗電源方案最有力的語言：

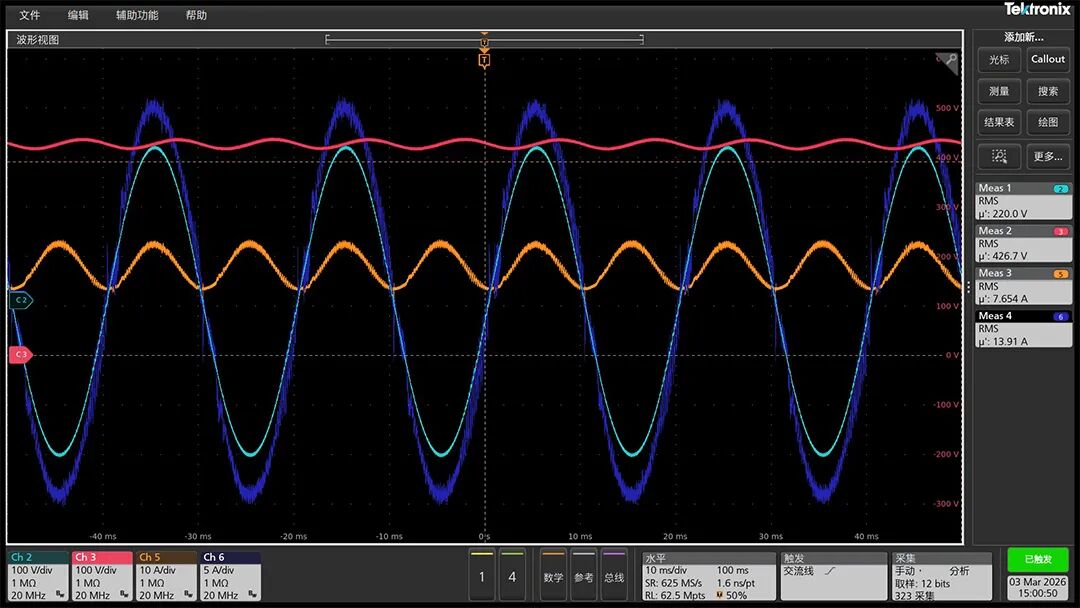

從附圖中可見，在220V AC滿載工況下，輸入電流波形平滑跟隨電壓，無明顯過零畸變，表明其CCM控制策略與SiC器件協同工作達到了極佳的電流整形效果。

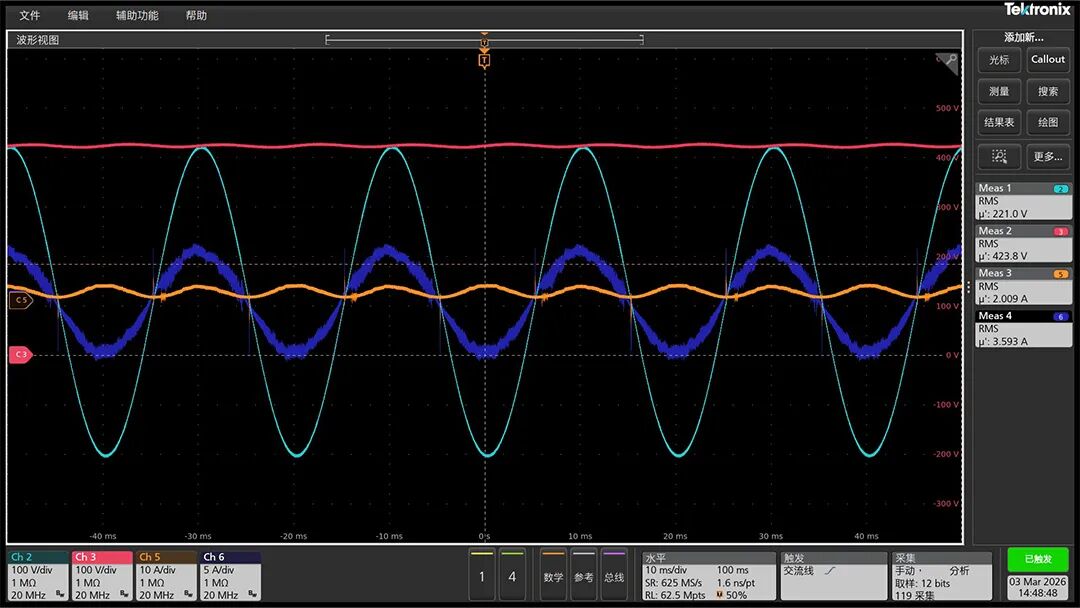

注：上圖為100%負載下測得波形。CH2輸入交流電壓，CH3輸出直流電壓，CH5輸出電流，CH6輸入交流電流

注：上圖為25%負載下測得波形。CH2輸入交流電壓，CH3輸出直流電壓，CH5輸出電流，CH6輸入交流電流

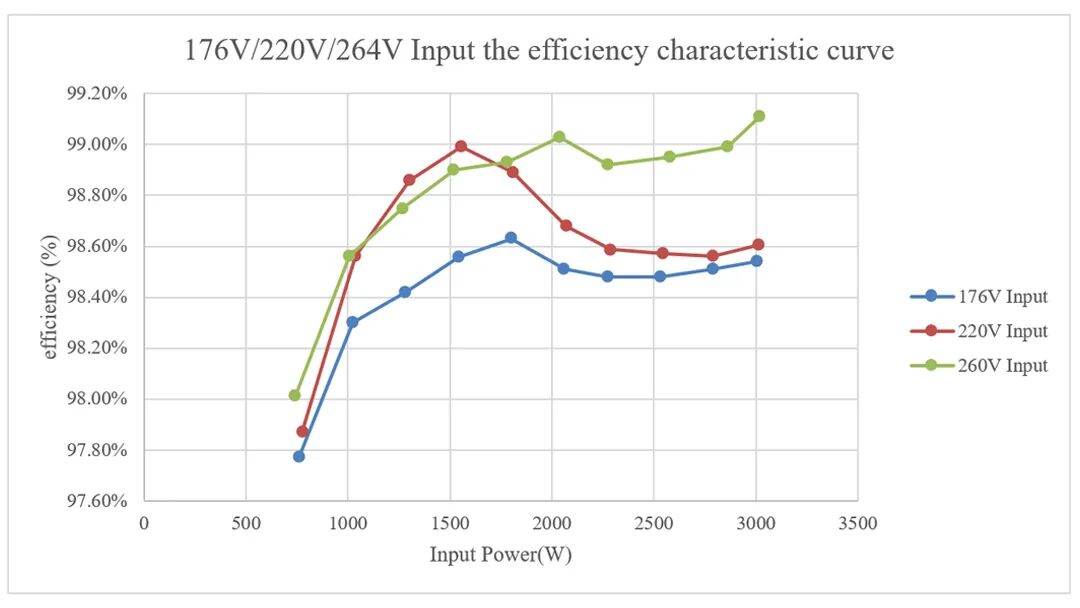

注：整機效率曲線

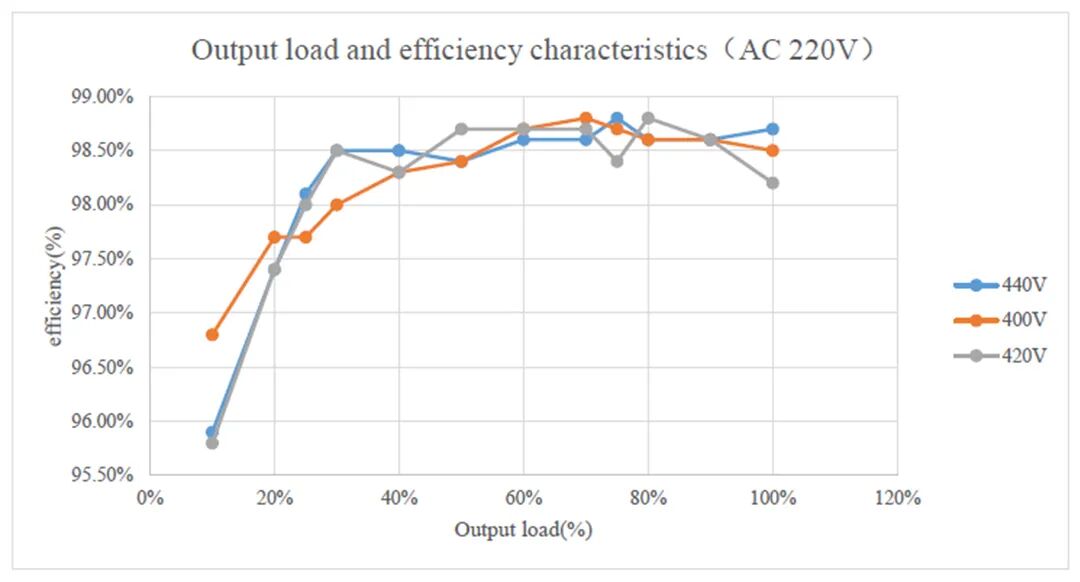

注：不同負載率下整機效率

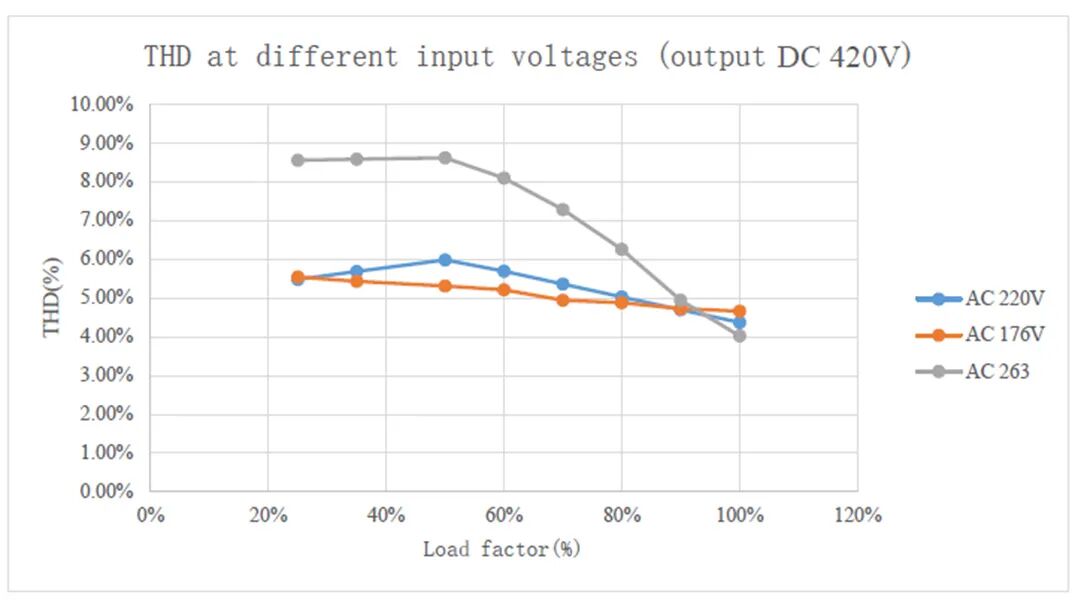

注：THD數據

04 緊湊設計：6444W/L的工程突破

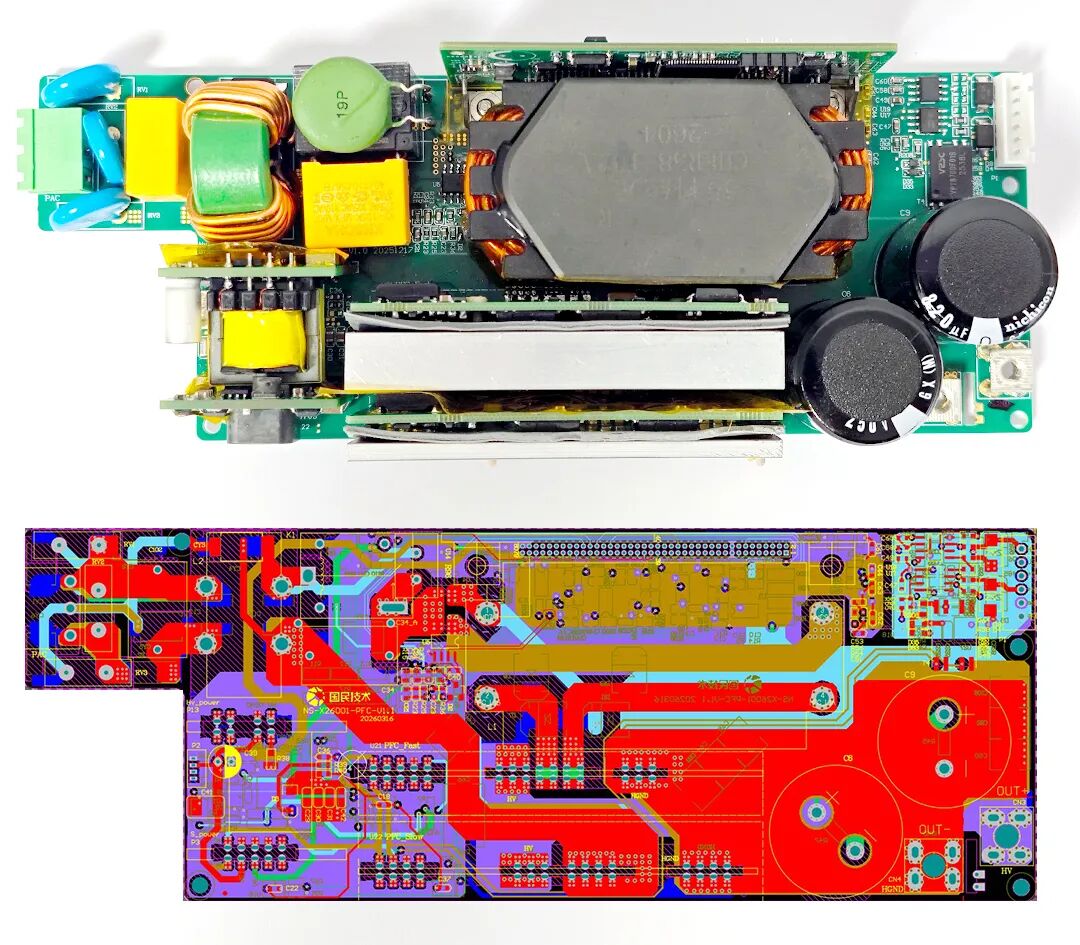

在物理尺寸方面，NS3KW420VP2方案采用模塊化PCB布局，包含：

● 母板

● MCU核心板

● 12V與±12V輔助電源板

● 快速橋臂與工頻橋臂獨立功率板

整機尺寸僅為190mm×70mm×35mm（不含外部散熱器），對應功率密度高達6444W/L。這一指標意味著，在同等功率等級下，該方案可顯著縮小設備體積，為服務器機架、充電模塊等空間受限場景提供極具競爭力的選擇。

05 目標應用：從AI服務器到車載充電

● AI數據中心電源

● 鈦金級PC電源

● 通信整流模塊

● 工業AC/DC電源

● 電動汽車車載充電機(OBC)

● 工商儲能系統功率轉換單元

06 總結：高效·高密·智能的3kW PFC參考設計方案

國民技術NS3KW420VP2數字電源參考設計方案，并非一次簡單的拓撲堆砌，而是SiC寬禁帶器件、交錯軟開關拓撲與數字控制平臺三者深度融合的成果。它不僅為工程師提供了一個可直接參考的3kW PFC前端設計，更通過HunterWave OS生態展示了數字電源從“硬件定義”走向“軟件定義”的技術演進方向。
