項目背景

某自動化生產線企業的車間控制系統中，核心控制單元采用 CANopen協議的 PLC（如巴赫曼 PLC），負責控制輸送帶、機械手、傳感器等設備的協同運行，實時采集設備運行狀態數據（如電機轉速、氣缸位置、物料檢測信號等）。而工廠的生產管理平臺部署在 Modbus TCP協議的工控機上，用于數據集中監控、報表生成及生產調度指令下發。由于 CANopen與 Modbus TCP協議不兼容，兩者無法直接通訊，導致 PLC 采集的設備數據無法上傳至工控機，工控機的調度指令也無法下發至 PLC，只能依賴人工記錄數據和現場操作設備，不僅效率低下，還易出現數據誤差和指令執行滯后，嚴重影響生產調度的及時性和準確性。

解決方案

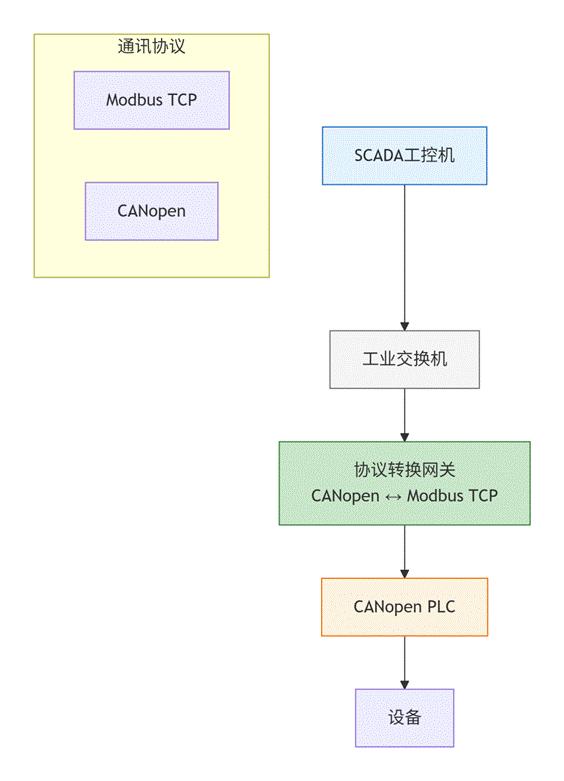

選用CANopen 轉 Modbus TCP協議轉換網關，搭建 CANopen PLC與 Modbus TCP工控機的專屬通訊橋梁，實現跨協議數據無縫交互，具體實施如下：

1.物理鏈路搭建

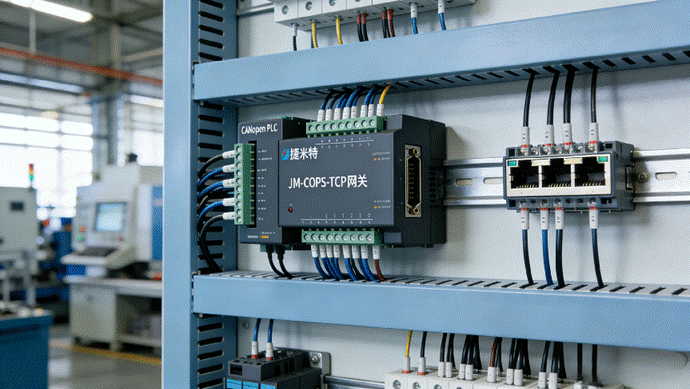

按工業標準完成硬件部署，在車間控制柜內通過 35mm DIN導軌快速安裝網關，無需額外改造柜體結構。網關接入 24VDC（±10%）工業供電，最大功率 3.5W，適配現場供電系統且不增加電路負載。通過 CANopen接線端子與 CANopen PLC的通訊接口可靠連接，保障控制信號與數據傳輸穩定性；網關以太網口直接接入工廠局域網，與 Modbus TCP工控機建立低延遲物理鏈路，為實時通訊奠定基礎。

2.協議參數適配

在 TIA Portal環境中導入網關配套 EDS文件，快速完成設備組態配置。網關 CANopen側設為從站模式，波特率適配 PLC主站參數設為 500kbit/s，節點 ID配置為 8，確保與 PLC通訊兼容；根據數據交互需求，添加 32個接收 PDO和 32個傳輸 PDO，分別映射 PLC設備運行數據與工控機控制指令，實現雙向數據傳輸通道。網關工作在 Modbus TCP Client模式，配置 8個并行 Node節點（每個支持 32條命令），采用掃描比率 8的快速掃描策略，保障核心數據實時性；工控機側配置 Modbus TCP Server，開放默認 502端口，完成與網關的通訊適配。

3.傳輸質量優化

針對 PLC輸出的 16位設備參數，設置二字節交換方式，確保數據轉換無偏差。劃分網關數據緩沖區，輸入緩沖區（0x000-0x5DB）存儲 PLC上傳數據，供工控機通過 Modbus TCP協議讀取；輸出緩沖區（0x5DC-0xBB7）接收工控機控制指令，同步至 PLC執行，實現雙向透明傳輸。優化通訊時序參數，響應等待時間設為 150ms，輪詢延時設為 80ms，在保障數據實時性的同時避免網絡擁堵，確保多設備并發通訊穩定。

4.故障保障設置

啟用網關狀態字與異常碼功能，實時反饋每條命令執行狀態，通過標準異常碼（0x01-0x04）及自定義超時異常碼（0xFF），快速定位通訊中斷、參數錯誤等故障根源。設置無響應動作為 “保持”，當工控機連續三次無應答時，網關保留最后一次有效數據，防止 PLC因數據丟失出現誤操作。通過配置軟件將工程文件以.dsn格式保存并加密，避免非授權人員修改參數，進一步提升系統運行安全性。

項目成效

通訊無縫銜接：成功實現 CANopen PLC與 Modbus TCP工控機的雙向通訊，工控機可實時采集 30 +項設備運行數據，數據更新延遲≤100ms，控制指令下發響應時間≤200ms，實現生產數據集中監控與遠程調度。

生產效率提升：無需人工介入數據傳輸和指令下發，生產調度效率提升 60%，數據記錄誤差率降至 0，工控機可根據實時數據動態調整生產計劃，生產線產能提升 25%。

集成成本降低：無需修改 PLC和工控機原有程序，僅通過網關配置完成系統集成，項目實施周期縮短至 3天，相比傳統定制開發驅動程序的方案，改造成本降低 70%。

運行穩定可靠：網關模塊采用工業級設計，工作溫度范圍 - 25～55℃，濕度≤95%，IP20防護等級可有效防塵、防異物侵入，連續運行 6個月無故障，保障生產線穩定運行，設備平均無故障運行時間提升至 800小時。
