下面是基于RT-Thread的ENV命令行開發環境，在APM32F427上使用LwIP網絡協議棧實現網絡通信功能的。

1. 工具和RT-Thread源碼的準備

1.1 ENV工具的安裝和使用

這里只做基本的介紹，詳細的使用方法請點擊下面鏈接看RTT的官方文檔中心中對ENV工具的介紹。

https://www.rt-thread.org/document/site/#/development-tools/env/env

Env 是 RT-Thread 推出的開發輔助工具，針對基于 RT-Thread 操作系統的項目工程，提供編譯構建環境、圖形化系統配置及軟件包管理功能。

其內置的 menuconfig 提供了簡單易用的配置剪裁工具，可對內核、組件和軟件包進行自由裁剪，使系統以搭積木的方式進行構建。

ENV工具可以從下面的RTT官方網站下載。

https://www.rt-thread.org/download.html#download-rt-thread-env-tool

1.2 下載RTT源碼

到下面官網下載：

https://www.rt-thread.org/download.html#download-rt-thread-source-code

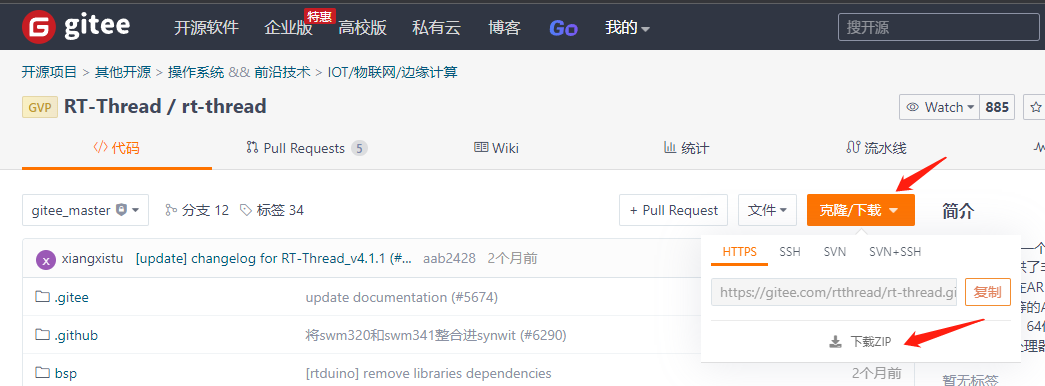

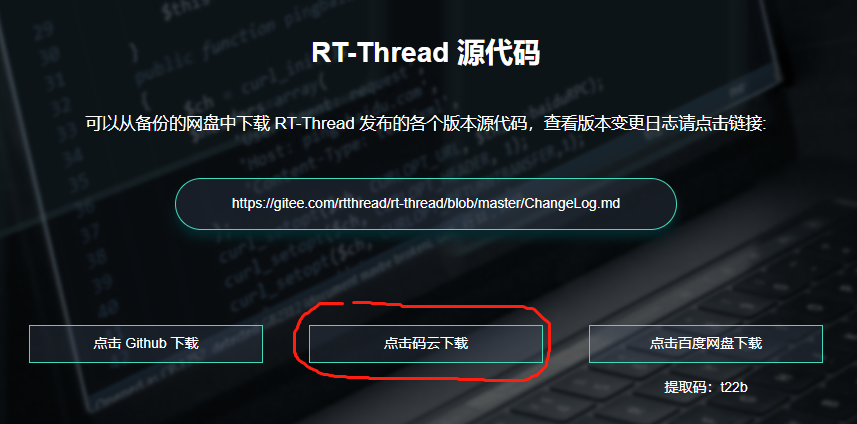

然后點擊碼云下載。

點擊下載ZIP就行。

當然，如果有git bash的話，可以使用 git clone 命令進行遠程源碼拉取到本地電腦中。

注意：請下載最新版本的RTT源碼包，太老版本的話可能還沒有APM32的BSP包。

2. 進入到APM32F407的bsp根目錄下編譯bsp

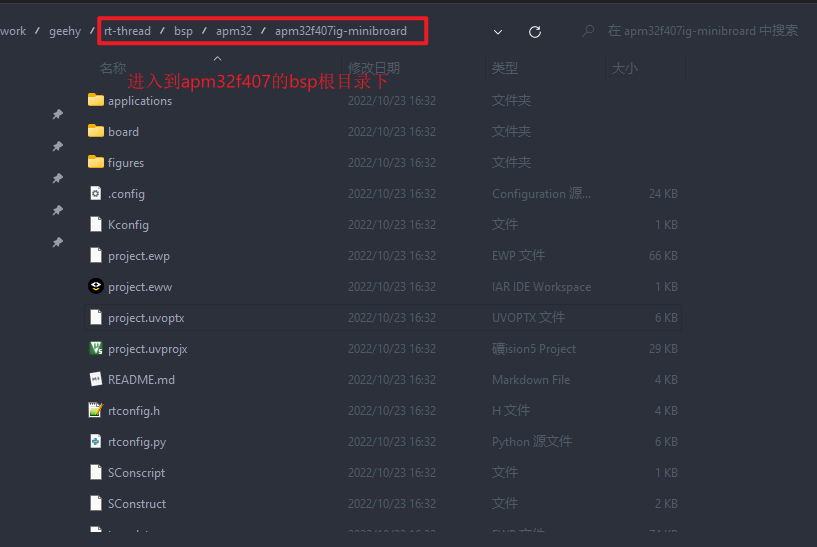

進入apm32f4的bsp根目錄下：

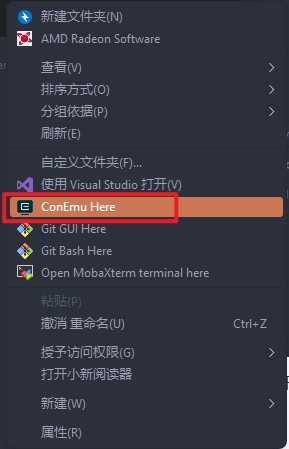

然后右鍵在該目錄下打開ENV工具（如果沒有把ENV添加到右鍵菜單的話，自己看RTT文檔進行操作，或者自行切換ENV路徑到該目錄下）。

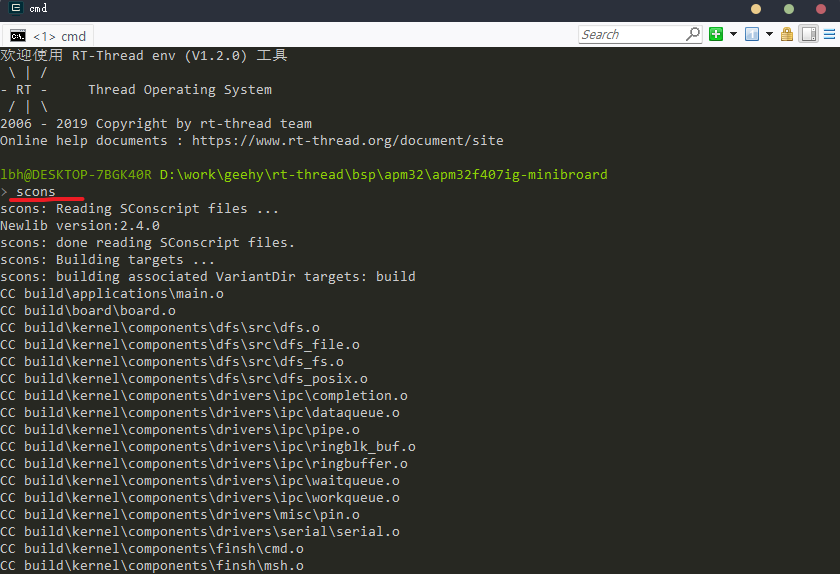

打開ENV工具之后，在該目錄下輸入 scons 命令即可編譯該BSP。

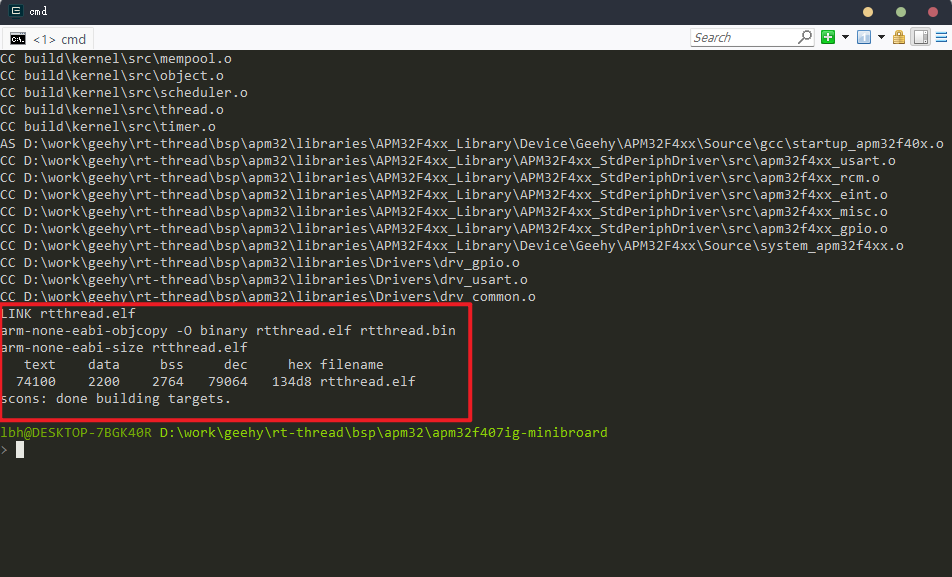

最終編譯成功如下：

如果使用 mdk/iar 來進行項目開發，可以直接使用 BSP 中的工程文件或者使用以下命令中的其中一種，重新生成工程，再進行編譯下載。

scons --target=iar

scons --target=mdk4

scons --target=mdk5

3. 復制APM32F407的BSP修改為APM32F427的BSP

由于官方可能還沒有添加APM32F427的BSP目錄，但是沒關系，由于APM32F407與APM32F427很像。我們基于APM32F407修改為F427即可。

主要就是修改407的時鐘配置函數。打開工程中的drv_clk.c文件，修改 clk_init 函數對于時鐘的初始化函數。

修改代碼如下：

void SystemInit(void)

{

/* FPU settings */

#if(__FPU_PRESENT == 1) && (__FPU_USED == 1)

SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2)); ?//!< set CP10 and CP11 Full Access

#endif

/* Reset the RCM clock configuration to the default reset state */

/* Set HSIEN bit */

RCM->CTRL_B.HSIEN = BIT_SET;

/* Reset CFG register */

RCM->CFG = 0x00000000;

/* Reset HSEEN, CSSEN and PLL1EN bits */

RCM->CTRL &= (uint32_t)0xFEF6FFFF;

/* Reset PLL1CFG register */

RCM->PLL1CFG = 0x24003010;

/* Reset HSEBCFG bit */

RCM->CTRL &= (uint32_t)0xFFFBFFFF;

/* Disable all interrupts */

RCM->INT = 0x00000000;

#ifdefined(DATA_IN_ExtSRAM)

SystemInit_ExtSRAM();

#endif/* DATA_IN_ExtSRAM */

SystemClockConfig();

/* Configure the Vector Table location add offset address */

#ifdefVECT_TAB_SRAM

SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

#else

SCB->VTOR = FMC_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */

#endif

}

4. 使能 LwIP 與 net dev

4.1 首先使能以太網板級外設驅動

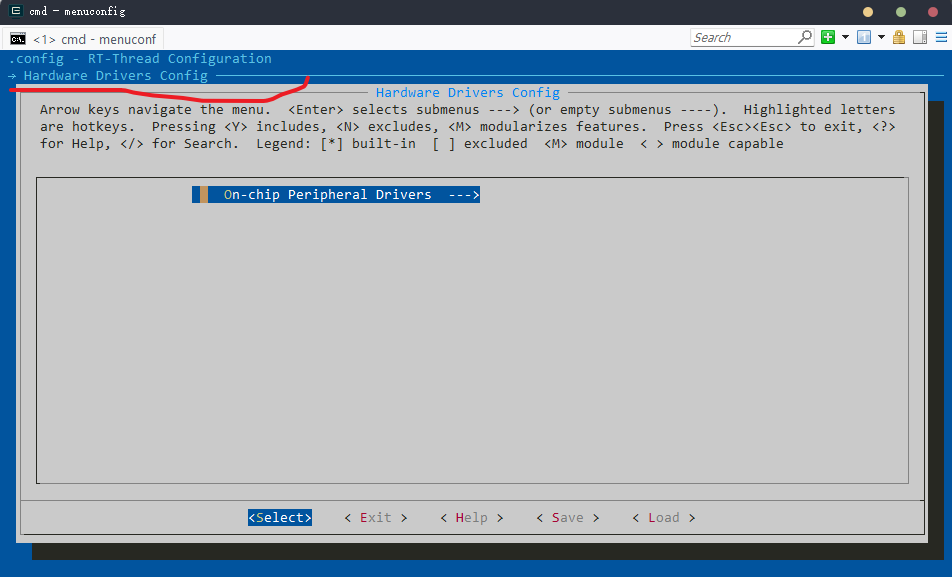

在ENV工具中輸入 menuconfig 命令：

本來在這個配置項下應該有板級外設驅動選項配置的，但是沒有看到，很明顯是該bsp包還沒支持這個功能。那么后面只能自己把以太網板級外設驅動文件（drv_eth.c）添加到keil工程里面了。當然，就算支持該功能，如果沒有drv_eth.c這個文件的支持那也沒用。

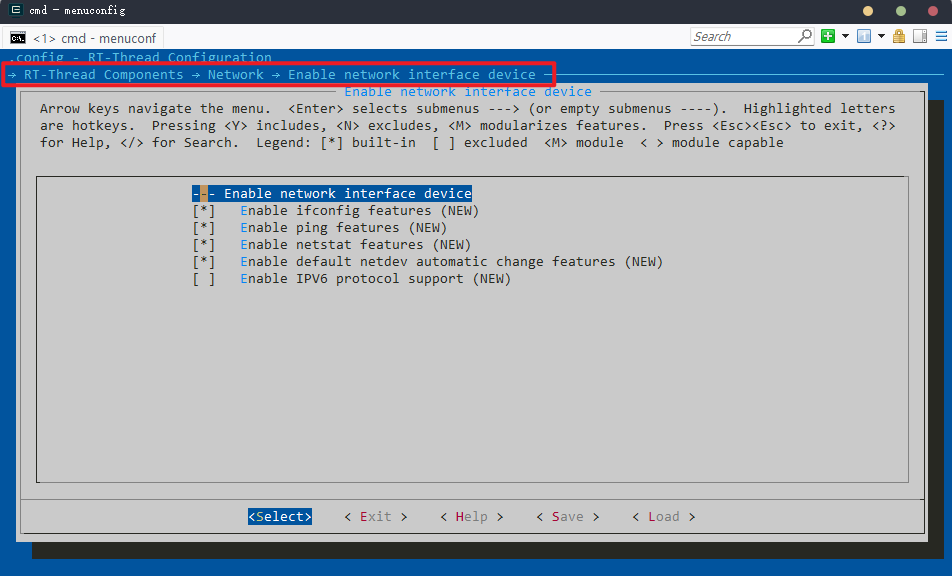

4.2 啟用 lwIP 與 net device

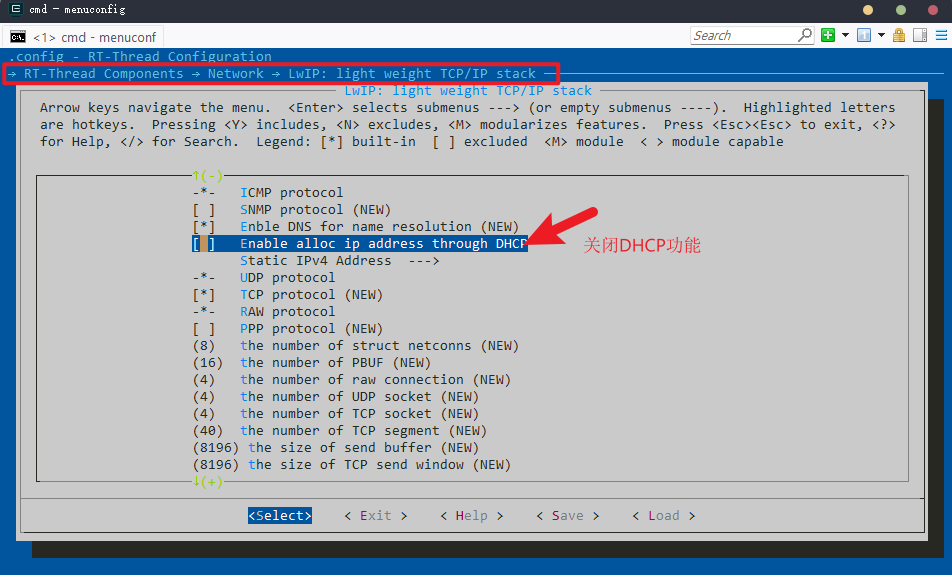

然后再使能LwIP網絡協議棧。其中，在該配置項下面我們把DHCP功能關閉了，使用靜態IP地址。然后我們再使能 netif loopback 功能，該功能就是可以自己ping通自己的。

配置完成后，我們保存退出。

最后輸入命令：scons --target=mdk5 把剛剛的配置同步到 MDK5 工程。

5. 編寫基于RTT的以太網板級驅動drv_eth.c

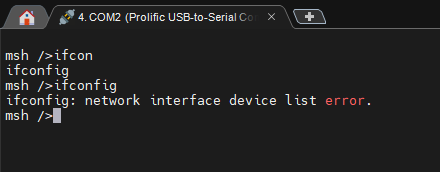

當我們添加了LwIP網絡協議棧之后，就可以編譯代碼后可以下載到開發板運行。如下，我們下載代碼到開發板后，在串口終端運行 ifconfig 命令查看網絡狀態，可以看到有錯誤：

這是因為以太網的驅動文件還沒添加進去編譯的原因。

5.1 添加編寫好的drv_eth.c文件

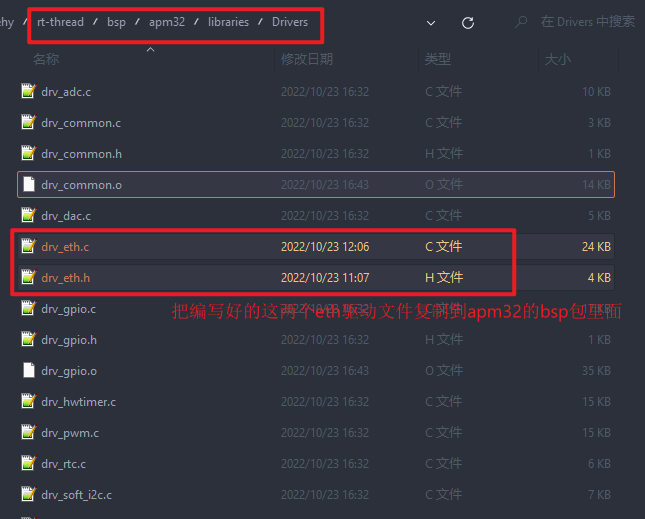

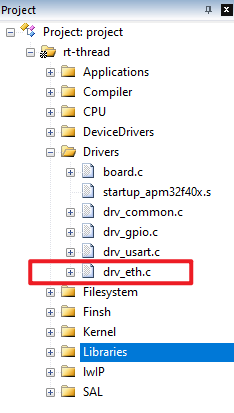

因為apm32的BSP包里面并沒有RTT的以太網板級驅動文件drv_eth.c，所以需要我們自己編寫這個文件。這個文件我已經編寫好了，然后我們自己把這個文件復制到apm32的bsp包里面，而且手動添加到MDK5的工程中即可：

?

5.2 打開ETH板級外設驅動，和選擇PHY芯片型號

因為 drv_eth.c 文件使用了宏 BSP_USING_ETH 默認關閉了這個外設驅動的，需要定義這個宏才能打開這個外設驅動，另外開發板使用的PHY芯片的宏也需要定義，目前支持的芯片類型有，LAN8720、DP83848以及DM9161。

我們就在 drv_eth.c 文件（或者rtconfig.h文件也行）的最前面定義下面兩個宏：

#defineBSP_USING_ETH

#definePHY_USING_DP83848C // 根據自己使用的phy芯片型號定義

5.3 添加標準外設驅動文件apm32f4xx_eth.c和apm32f4xx_eth.h

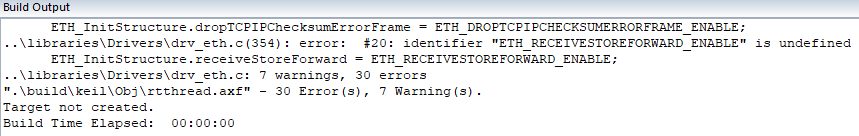

添加了上面那兩個宏之后，編譯一大堆報錯，這是因為MDK還沒有添加eth的標準庫外設驅動文件apm32f4xx_eth.c和apm32f4xx_eth.h。

我發現RTT的源碼里面，apm32的bsp包竟然沒有apm32f4xx_eth.c和apm32f4xx_eth.h這兩個文件，那沒辦法了，只好到apm32的官網下載f4的SDK包，然后再把這兩個文件復制到bsp包的庫目錄下面。然后再手動添加到MDK工程里面。

5.4 添加包含apm32f4xx_eth.h頭文件代碼

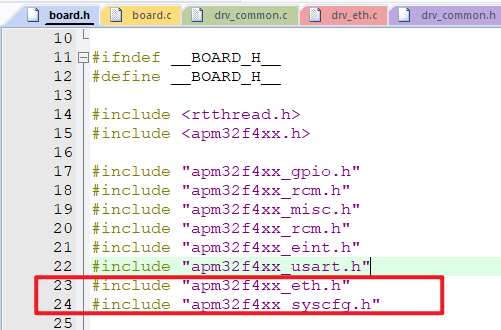

添加了標準外設驅動文件apm32f4xx_eth.c到MDK工程之后，這時編譯，還是報上面步驟一樣的錯誤，這是因為沒有包含 apm32f4xx_eth.h 頭文件，我們在 board.h 文件中寫上包含該頭文件。另外，因為后面的代碼有用到apm32f4xx_syscfg.h這個頭文件，所以這里一起寫上，如下圖：

5.5 添加 phy_reset 和 ETH_GPIO_Configuration 函數

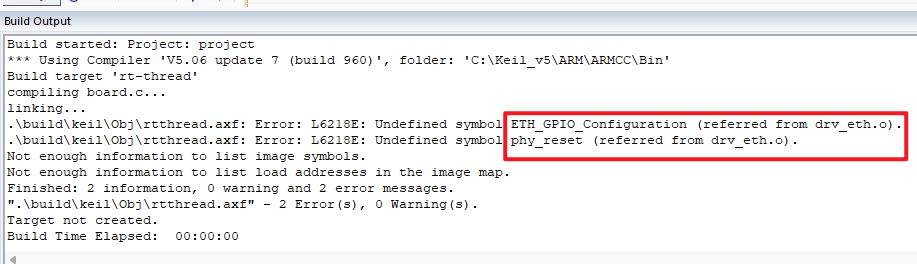

繼續編譯，會發現還有兩個鏈接報錯，說沒有定義 phy_reset 和 ETH_GPIO_Configuration 函數，這兩個函數一個是phy芯片硬件復位引腳進行復位的，另外一個函數是eth外設GPIO口的初始化。

這兩個函數是在 drv_eth.c 文件中要用到的，因為這兩個函數和板級硬件的關聯太大，并不能確定用戶使用的是什么GPIO口，所以獨立出來由用戶自己添加。

我目前使用的事RMII接口和PD11作為復位引腳，我們在 board.c 文件中添加下面的代碼。

phy_reset 函數：

/*

* phy reset

*/

void phy_reset(void)

{

/* PHY RESET PIN: PD11 */

GPIO_Config_T GPIO_ConfigStruct;

GPIO_ConfigStruct.mode = GPIO_MODE_OUT;

GPIO_ConfigStruct.speed = GPIO_SPEED_2MHz;

GPIO_ConfigStruct.otype = GPIO_OTYPE_PP;

GPIO_ConfigStruct.pupd = GPIO_PUPD_NOPULL;

RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOD);

GPIO_ConfigStruct.pin = GPIO_PIN_11;

GPIO_Config(GPIOD, &GPIO_ConfigStruct);

GPIO_ResetBit(GPIOD, GPIO_PIN_11);

rt_thread_delay(2);

GPIO_SetBit(GPIOD, GPIO_PIN_11);

rt_thread_delay(2);

}

ETH_GPIO_Configuration 函數：

/* MII/RMII Media interface selection */

//#defineMII_MODE

#defineRMII_MODE

/*

* GPIO Configuration for ETH

*/

void ETH_GPIO_Configuration(void)

{

GPIO_Config_T GPIO_ConfigStruct;

/* Enable SYSCFG clock */

RCM_EnableAPB2PeriphClock(RCM_APB2_PERIPH_SYSCFG);

/* Enable GPIOs clocks */

RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOA | RCM_AHB1_PERIPH_GPIOC | RCM_AHB1_PERIPH_GPIOG);

/* MII/RMII Media interface selection */

#ifdefined(MII_MODE) /* Mode MII. */

SYSCFG_ConfigMediaInterface(SYSCFG_INTERFACE_MII);

#elifdefined(RMII_MODE) /* Mode RMII. */

SYSCFG_ConfigMediaInterface(SYSCFG_INTERFACE_RMII);

#endif

/*********************** Ethernet pins configuration ***************************/

/*

ETH_MDIO -------------------------> PA2

ETH_MDC --------------------------> PC1

ETH_MII_RX_CLK/ETH_RMII_REF_CLK---> PA1

ETH_MII_RX_DV/ETH_RMII_CRS_DV ----> PA7

ETH_MII_RXD0/ETH_RMII_RXD0 -------> PC4

ETH_MII_RXD1/ETH_RMII_RXD1 -------> PC5

ETH_MII_TX_EN/ETH_RMII_TX_EN -----> PG11

ETH_MII_TXD0/ETH_RMII_TXD0 -------> PG13

ETH_MII_TXD1/ETH_RMII_TXD1 -------> PG14

**** Just for MII Mode ****

ETH_MII_CRS ----------------------> PA0

ETH_MII_COL ----------------------> PA3

ETH_MII_TX_CLK -------------------> PC3

ETH_MII_RX_ER --------------------> PB10

ETH_MII_RXD2 ---------------------> PB0

ETH_MII_RXD3 ---------------------> PB1

ETH_MII_TXD2 ---------------------> PC2

ETH_MII_TXD3 ---------------------> PB8

*/

/* Configure PC1, PC4 and PC5 */

GPIO_ConfigStruct.pin = GPIO_PIN_1 | GPIO_PIN_4 | GPIO_PIN_5;

GPIO_ConfigStruct.speed = GPIO_SPEED_100MHz;

GPIO_ConfigStruct.mode = GPIO_MODE_AF;

GPIO_ConfigStruct.otype = GPIO_OTYPE_PP;

GPIO_ConfigStruct.pupd = GPIO_PUPD_NOPULL;

GPIO_Config(GPIOC, &GPIO_ConfigStruct);

GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_1, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_4, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_5, GPIO_AF_ETH);

/* Configure PG11, PG13 and PG14 */

GPIO_ConfigStruct.pin = GPIO_PIN_11 | GPIO_PIN_13 | GPIO_PIN_14;

GPIO_Config(GPIOG, &GPIO_ConfigStruct);

GPIO_ConfigPinAF(GPIOG, GPIO_PIN_SOURCE_11, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOG, GPIO_PIN_SOURCE_13, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOG, GPIO_PIN_SOURCE_14, GPIO_AF_ETH);

/* Configure PA1, PA2 and PA7 */

GPIO_ConfigStruct.pin = GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_7;

GPIO_Config(GPIOA, &GPIO_ConfigStruct);

GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_1, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_2, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_7, GPIO_AF_ETH);

#ifdefMII_MODE

RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOB);

/* Configure PC2, PC3 */

GPIO_ConfigStruct.pin = GPIO_PIN_2 | GPIO_PIN_3;

GPIO_Config(GPIOC, &GPIO_ConfigStruct);

GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_2, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOC, GPIO_PIN_SOURCE_3, GPIO_AF_ETH);

/* Configure PB0, PB1, PB10 and PB8 */

GPIO_ConfigStruct.pin = GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_10 | GPIO_PIN_8;

GPIO_Config(GPIOB, &GPIO_ConfigStruct);

GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_0, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_1, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_10, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_8, GPIO_AF_ETH);

/* Configure PA0, PA3 */

GPIO_ConfigStruct.pin = GPIO_PIN_0 | GPIO_PIN_3;

GPIO_Config(GPIOA, &GPIO_ConfigStruct);

GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_0, GPIO_AF_ETH);

GPIO_ConfigPinAF(GPIOA, GPIO_PIN_SOURCE_3, GPIO_AF_ETH);

#endif

}

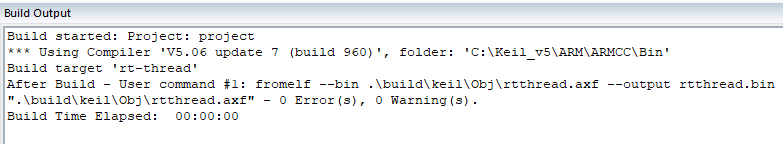

當添加完上面的代碼之后，再次編譯就可以編譯通過了，沒有任何警告和錯誤，如下：

到這里已經完成了所有代碼的添加和移植了，LwIP網絡協議棧也可以正常運行起來了。

6. 驗證網絡功能是否正常

下載程序后運行，然后再串口終端輸入 ifconfig 命令，可以看到網卡已經正常工作了，而且使用的是靜態IP。

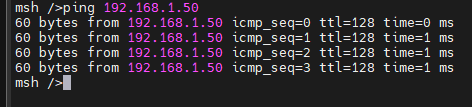

我們ping一下電腦主機IP（我的電腦主機IP是：1992.168.1.50），可以看到正常ping通，說明網絡功能已經正常了。

7. 使用RTT的tcp client和server例程

7.1 配置menuconfig

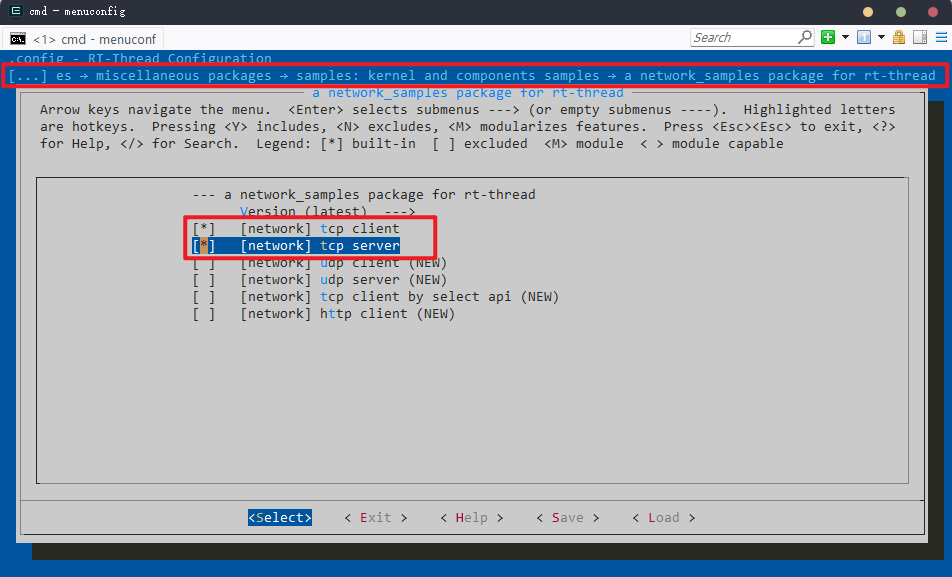

首先，需要在menuconfig開啟使用這兩個例程，配置如下：

7.2 更新軟件包

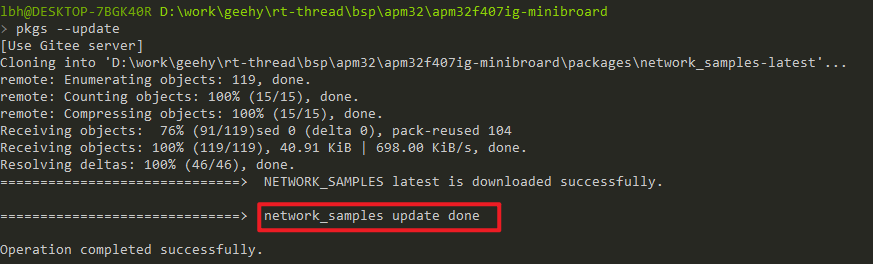

保存配置退出之后，我們要去下載在線軟件包，在ENV輸入 pkgs --update 命令即可，然后可以看到軟件包下載下來了。

最后，我們執行命令，scons --target=mdk5 同步到 MDK5 工程里面。

注意：前面我們手動添加了一些文件到 MDK 工程里面，如果我們這里執行了 scons --target=mdk5 這個命令之后，其實會把我們之前添加的配置文件全部都移除掉的，這是使用 ENV 的一個不好的地方。

7.3 測試驗證

然后，編譯下載程序到板子上運行。

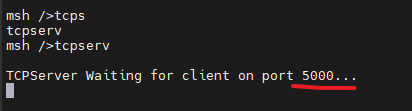

這兩個例程是以命令的形式放在串口終端下運行的，我們在串口終端下運行 tcpserv 命令，使用開發板作為服務器，如下：

可以看到服務器端口端口是5000。

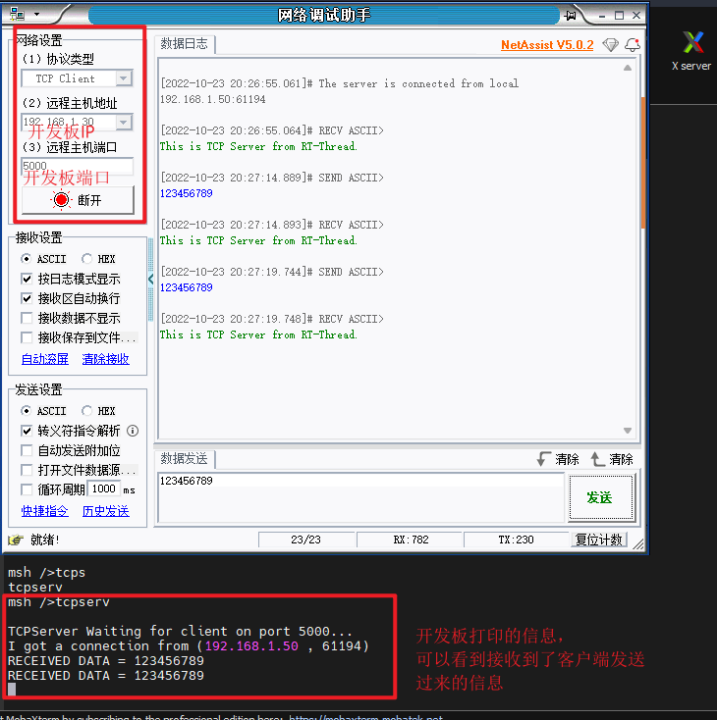

然后我們在電腦端使用網絡調試工具作為客戶端，去連接開發板，如下：

以上，就是在ENV環境下，APM32F4在RT-Thread系統上使用LwIP網絡功能的詳細過程。

提示：關于文章的第五節，其實已經不需要我們自己添加APM32F427的drv_etc.c網絡驅動文件了，因為官方已經做好了。
