講到功率模塊，相信同行業的朋友都并不陌生。

半導體功率模塊是電力電子領域的核心組件，其本質是將多個功率半導體器件、驅動電路、保護電路及散熱結構高度集成的模塊化單元，用于高效控制和轉換電能。

一、功率模塊的定義

簡單來講，半導體功率模塊是功率電力電子器件按一定的功能組合再灌封成一個模塊。其英文全稱為：Intelligent Power Module，簡稱：IPM。中文也可稱作：功率電力電子器件或是電源模塊。

功率模塊（IPM）是通過封裝技術將功率半導體芯片（如 IGBT、MOSFET、二極管等）、內部互連、絕緣基板、散熱結構及外部端子整合為一體的標準化組件。其核心目標是在緊湊空間內實現高功率密度、高可靠性和低損耗的電能轉換，廣泛應用于需要高壓、大電流控制的場景。

二、功率模塊（IPM）的組成

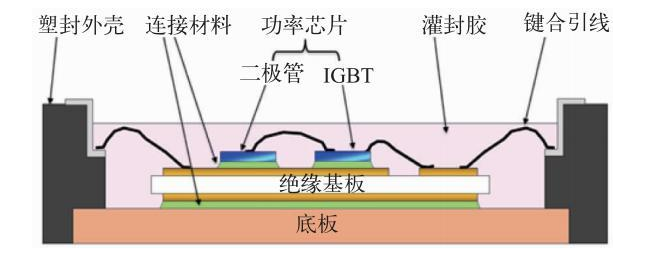

功率模塊（IPM）的組成結構復雜且精密，核心是將多種功能單元集成于一體，以實現高效、可靠的電能控制與轉換。其主要物理組成部分包括以下幾個部分：

1、功率半導體芯片 (Power Semiconductor Chips)

這是功率模塊的核心功能單元，負責實現電能的開關和控制。其主要類型包括 IGBT（絕緣柵雙極型晶體管）、MOSFET（金屬氧化物半導體場效應管）、二極管（如快恢復二極管 FRD、肖特基二極管）以及新一代的 SiC（碳化硅）、GaN（氮化鎵）寬禁帶半導體芯片。

主要功能是通過控制芯片的導通與關斷，實現電流的通斷和電壓的調節，完成 AC/DC、DC/AC 等電能轉換。

2、絕緣基板 (Insulated Substrate)

用于承載功率芯片，并實現芯片與散熱底座之間的電氣絕緣和高效熱傳導。它的主要類型最常見的是 DBC（Direct Bonded Copper，直接鍵合銅基板），即將銅箔直接鍵合在陶瓷絕緣層（如氧化鋁 Al?O?、氮化鋁 AlN、氮化硅 Si?N?）兩側。此外，還有 AMB（Active Metal Brazed，活性金屬釬焊基板），適用于更高可靠性要求。其作用主要體現在兩方面：

a. 隔離高壓的功率電路與接地的散熱底座；

b. 將芯片工作時產生的熱量快速傳導至散熱器。

3、內部互連 (Internal Interconnections)

用于連接功率芯片、絕緣基板和外部端子，實現模塊內部的電氣通路。一般分為兩種方式：

a. 傳統方式：引線鍵合 (Wire Bonding)，使用細鋁線或銅線通過超聲焊接連接芯片電極與基板或端子。成本低，但寄生電感相對較高。

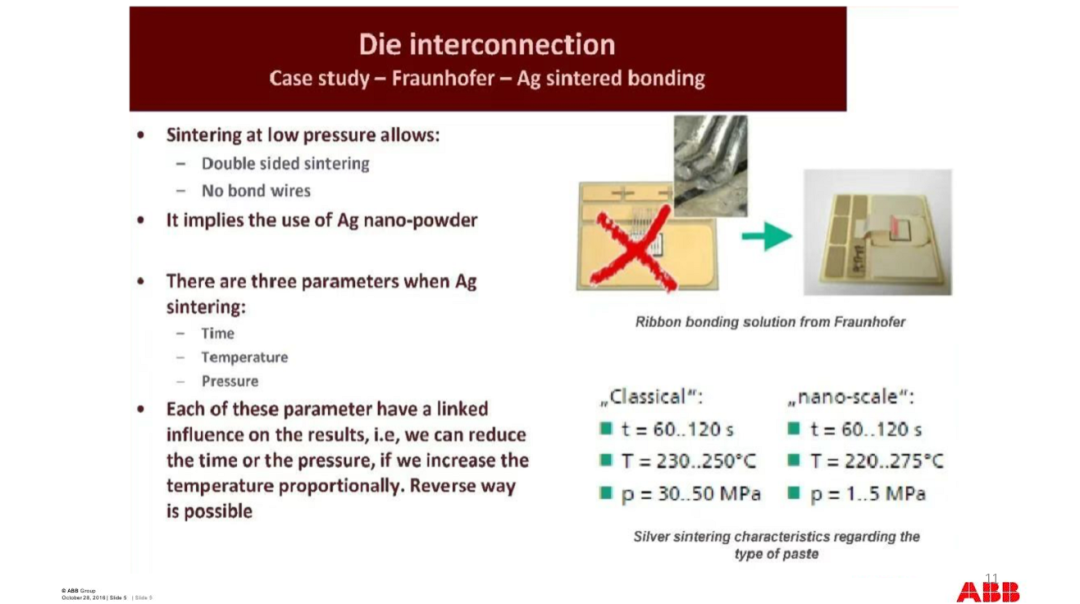

b. 先進方式：Clip 互連 (Clip Bonding)，采用銅片替代鍵合線，通過焊接實現大面積連接，可顯著降低寄生電感，提升模塊的開關頻率和效率。此外，還有燒結互連 (Sintering)，使用銀或銅燒結材料連接芯片與基板，耐高溫、可靠性更高。

4、散熱結構 (Heat Dissipation Structure)

負責將功率芯片產生的熱量高效導出模塊，防止芯片因過熱而損壞。其中的銅底板 (Copper Baseplate)是模塊的底部通常是一塊厚重的無氧銅板，作為主要的機械支撐和散熱通道，通過熱界面材料（TIM）與外部散熱器緊密接觸。

而雙面冷卻 (Double-Sided Cooling)卻是一種先進的封裝技術，芯片的上下表面都與散熱結構相連，散熱效率比傳統單面冷卻提升一倍以上，適用于高功率密度應用。

5、封裝外殼與保護材料 (Package Housing & Protection Materials)

為內部組件提供物理保護、環境隔離和機械支撐。主要有以下三個方面構成：

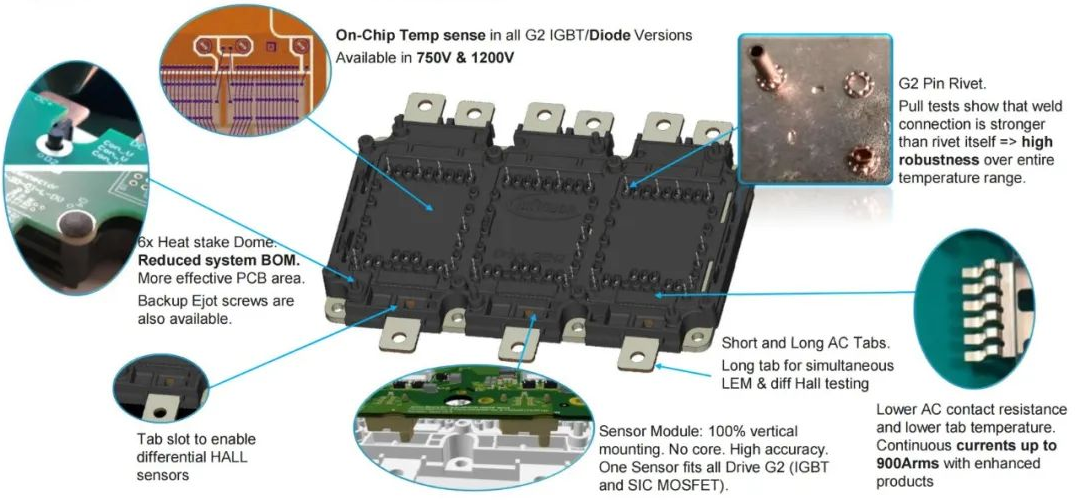

a. 外殼 (Housing)：通常由耐高溫的工程塑料（如 PBT、PA66）或金屬制成，提供堅固的結構，并設有用于連接外部電路的端子（如針腳、銅排）。

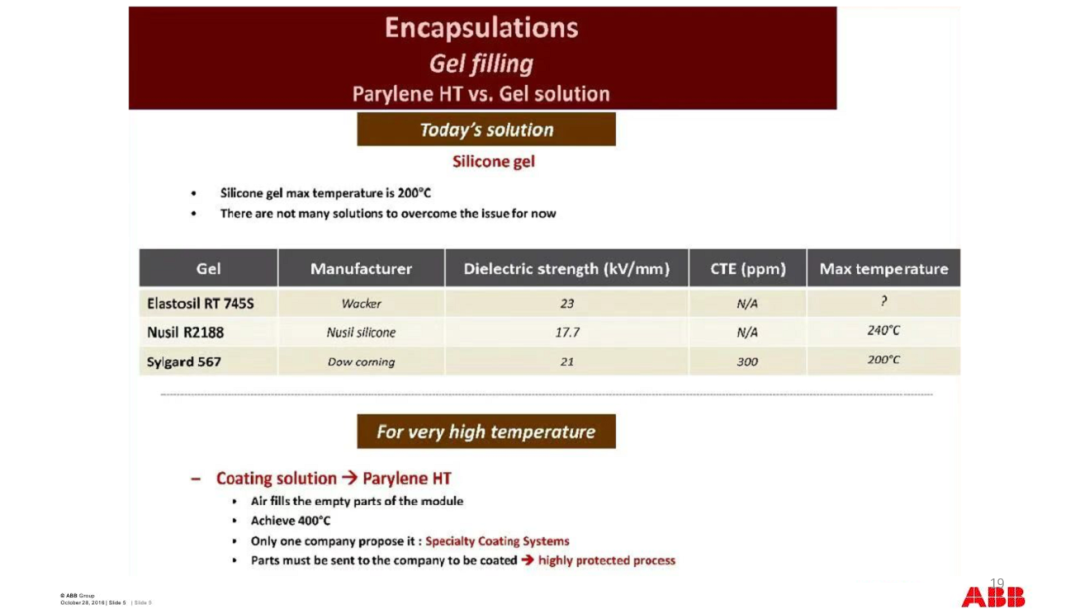

b. 灌封膠 (Potting Compound)：如硅凝膠或環氧樹脂，填充于外殼內部的空隙中，用于防潮、防塵、絕緣，并吸收模塊工作時產生的熱應力和機械振動，提升可靠性。

c. 傳感器 (Sensor)：部分高端模塊會集成 NTC（負溫度系數）熱敏電阻等溫度傳感器，用于實時監測芯片的工作溫度，實現過溫保護。

所以，一個典型的功率模塊由功率芯片、絕緣基板、內部互連、散熱結構和封裝保護五大部分組成。這些部分協同工作，確保模塊在高電壓、大電流環境下能夠安全、高效、可靠地運行。

三、功率模塊（IPM）的結構

功率模塊（IPM）結構主要涉及基板設計、器件配置及互連技術，其核心目標是通過優化布局降低寄生電感、提升電流分配均勻性并增強可靠性。以下是關鍵要點：

1、基板與封裝設計

a. 雙層DBC基板結構

采用底層DBC（雙面覆銅陶瓷）基板與頂層DBC基板上下疊層排列，通過底部導電銅層或接橋連接，形成全橋電路布局。這種結構可有效降低寄生電感，例如SiC封裝模塊中，DBC與柔性電路板（FCB）結合可減少總寄生電感至1.3nH。

b. 絕緣基板與散熱設計

絕緣基板通常由陶瓷或硅化合物構成，上層鍍金/銀/銅金屬層，下層為銅/鋁等導電層?；逍杈邆涓邿釋?dǎo)率以降低熱阻，常見材料包括AlSiC、銅等。

2、器件配置與電流管理

a. 橋臂式功率芯片

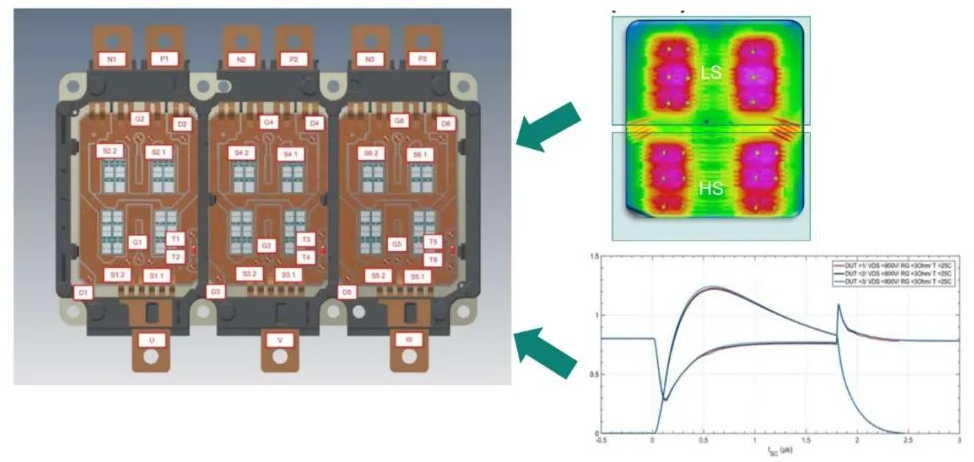

每個功率模塊（IPM）包含多個橋臂，每個橋臂由一對上下管芯片（如MOSFET）構成，分別連接直流正負端子。這種配置可最小化電流包絡回路面積，降低導通損耗。

b. 電流均衡設計

通過并聯多個功率芯片并緊密排布，以及優化端子布局（如下管靠近負極，上管靠近正極），減少電流分配不均導致的局部過熱。

3、互連技術

a. 低寄生電感連接方案

（a）FCB技術 ：替代傳統金屬鍵合線，通過大面積導電層實現反向電流抵消，接觸面積可達85%。

（b）其他方案 ：如SiPLIT技術、Cu-Clip連接等，通過改進焊料或互聯結構降低電感。

b. 端子與信號連接

功率端子（正負極）通過鍵合線、超聲焊或焊膏焊接與基板連接，信號端子（控制信號）以小電流pin針形式存在。

4、應用與優化

a. SiC模塊案例 ：1200V/400A SiC功率模塊（IPM）通過FCB技術實現低寄生電感（1.3nH），并采用疊層基板技術提升電流承載能力。

b. 熱管理 ：基板需兼顧重量與散熱性能，常見材料為銅/鋁/AlSiC，部分模塊通過散熱片或液冷系統增強散熱效率。

所以說，功率模塊（IPM）結構通過多層基板設計、器件優化及低電感互連技術，實現了高效率、低損耗的電能轉換與控制。

四、功率模塊（IPM）的封裝工藝技術

功率模塊（IPM）封裝是將功率半導體器件（如IGBT、MOSFET等）與其他電子元件集成在一起的技術，旨在實現高效、緊湊和可靠的電力轉換。其核心原理和關鍵技術涉及多個方面，包括熱管理、電氣隔離、互連技術等。

功率模塊（IPM）封裝工藝隨著應用需求的變化不斷演進。傳統封裝技術（如引線鍵合）存在熱循環和機械應力導致的可靠性問題，而新型封裝技術（如銅線鍵合、鋁條帶鍵合）通過降低電阻、提高導熱性來提升性能。例如，豐田采用鋁條帶鍵合技術，而銅線鍵合因其低電阻和高導熱性成為潛在替代方案。此外，直接敷銅（DBC）基板結構和燒結技術（如銀燒結）進一步提高了模塊的耐高溫性能和可靠性。

而近年來，雙面散熱塑封功率模塊（IPM）和高壓PCB嵌入式封裝成為創新方向。例如，舍弗勒推出的高壓PCB嵌入式功率模塊（IPM）通過將功率芯片嵌入多層PCB板，顯著降低了雜散電感和開關損耗，適配新能源汽車800V高壓平臺。雙面散熱模塊則通過雙面DBC和銅柱結構實現更高功率密度和散熱效率。

關于功率模塊（IPM）封裝工藝技術部分，陸續也會整理出來跟大家分享了，在本章節就不過多贅述了。

五、功率模塊（IPM）封裝創新要點

功率模塊（IPM）創新聚焦低寄生、高散熱、寬禁帶適配、智能集成與高可靠五大方向，核心在互連、熱管理、材料、集成架構四大維度突破，以匹配 SiC/GaN 高頻特性并滿足車規 / 工業嚴苛要求。以下是具體創新技術與落地要點：

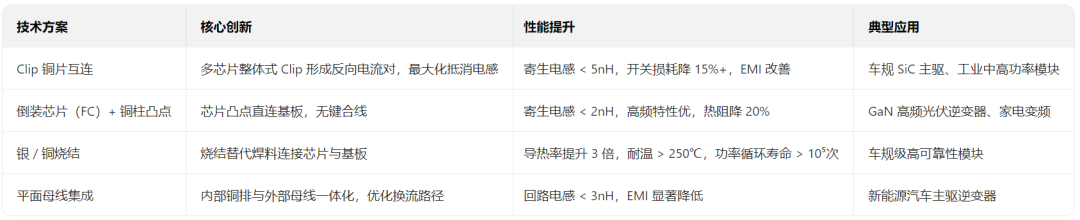

1、低電感互連技術：從引線到無引線 / 平面化

寄生電感是高頻開關損耗與 EMI 的核心瓶頸，互連方案全面升級以降低回路電感。

2、高效熱管理：雙面冷卻與嵌入式散熱

熱阻限制功率密度，散熱架構從單面冷卻向雙面與嵌入式方案演進。

a. 雙面冷卻（DSC）：芯片上下表面均接觸散熱結構，散熱效率提升 50%-100%，功率密度達 300W/cm3 以上，已成為車規高功率模塊標配。

b. 嵌入式封裝：芯片嵌入 PCB 或陶瓷基板，縮短熱路徑，SiC 模塊能量損耗可降 60%，適配 800V + 高壓平臺。

c. 先進熱界面材料（TIM）：液態金屬、燒結銀替代傳統硅脂，熱阻降 30%-50%，適配芯片結溫 Tj 達 175℃-200℃。

d. 頂部散熱封裝（QDPAK/TOLT）：熱量從頂部導出，減小 PCB 熱應力，提升功率密度。

3、寬禁帶適配封裝：材料與結構協同優化

SiC/GaN 耐高溫、高頻特性要求封裝材料與結構同步升級。

a. 基板升級：AlN/Si?N?陶瓷基板替代 Al?O?，導熱率提升 2-3 倍（AlN 達 170W/m?K），適配 SiC 芯片 200℃+ 結溫。

b. AMB 基板替代 DBC：活性金屬釬焊基板，耐高溫與可靠性更高，成為車規 SiC 模塊主流。

c. 無焊料連接：銀燒結解決高溫焊料老化問題，功率循環壽命提升 10 倍以上。

d. 絕緣強化：MB 陶瓷或高導熱 PP 絕緣層，滿足 1200V + 耐壓與短爬電距離要求。

4、智能集成與系統級封裝（SiP）

從 “功率 + 驅動” 向 “功率 + 驅動 + 控制 + 傳感 + 通信” 一體化升級。

a. 數字孿生集成：內置電流 / 電壓 / 溫度傳感器 + DSP，實現結溫實時監測、故障預測，符合 ISO 26262 功能安全要求。

b. 多芯片異構集成：SiC 功率芯片與 Si 基驅動 IC 共封裝，通過 EMIB/CoWoS 實現高密度互連，模塊體積縮小 40%+。

c. 功能集成：PFC + 逆變 + 制動單元一體化封裝（如 CIB 結構），簡化系統設計，降低成本與體積。

d. 三維堆疊：混合鍵合 / TSV 技術實現功率芯片與驅動 IC 垂直堆疊，功率密度突破 500W/cm3。

5、材料體系革新：適配高溫與高可靠性

封裝材料從傳統塑料 / 環氧向耐高溫、低應力材料升級。

a. 基板：AlN/Si?N?替代 Al?O?，AMB 替代 DBC，提升導熱與可靠性。

b. 灌封膠：硅凝膠替代環氧樹脂，吸收熱應力，提升濕熱環境可靠性（防護等級 IP20+）。

c. 底板：CuMo/CuW 復合底板，匹配芯片與基板 CTE，減少熱機械應力。

d. 綠色封裝：無鉛、無鹵材料普及，回收利用率提升至 90%，符合歐盟 WEEE 指令。

功率模塊（IPM）封裝創新的核心邏輯是 “適配寬禁帶 + 提升系統性能 + 保障高可靠性”，低電感互連、雙面冷卻、SiC/GaN 專用封裝與智能集成是當前落地重點。企業需結合應用場景平衡性能、成本與可靠性，優先布局 SiC/GaN 適配封裝與雙面冷卻技術，以搶占新能源與工業自動化市場先機。

六、功率模塊（IPM）封裝創新趨勢的分析

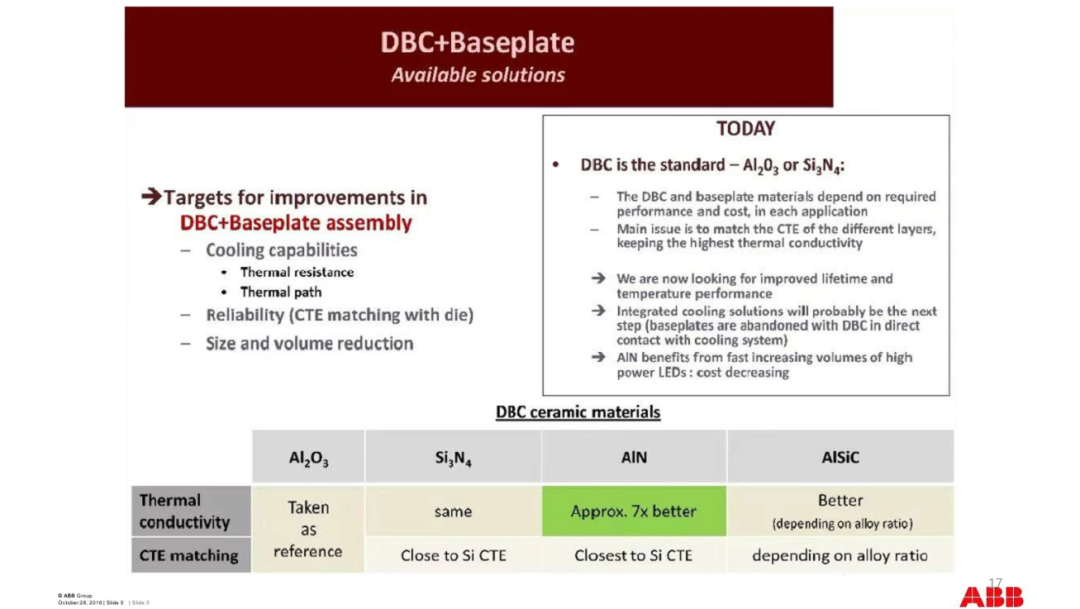

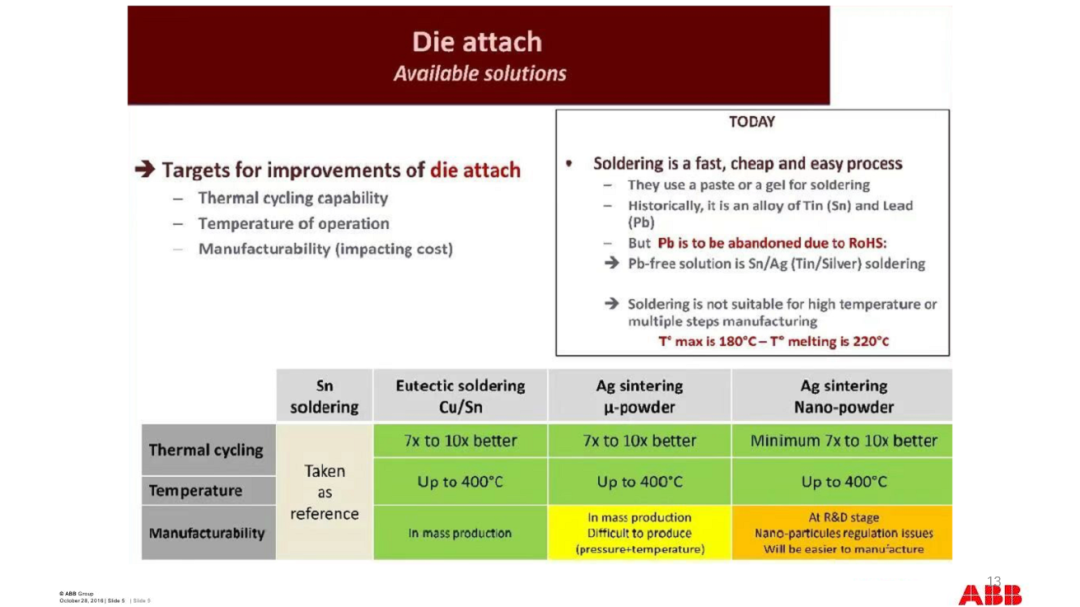

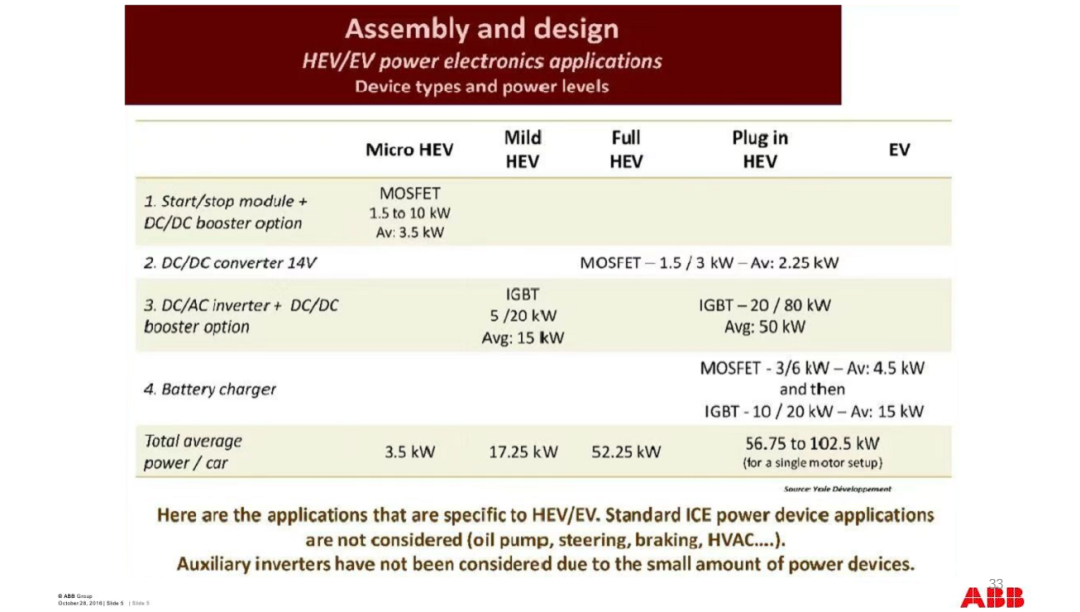

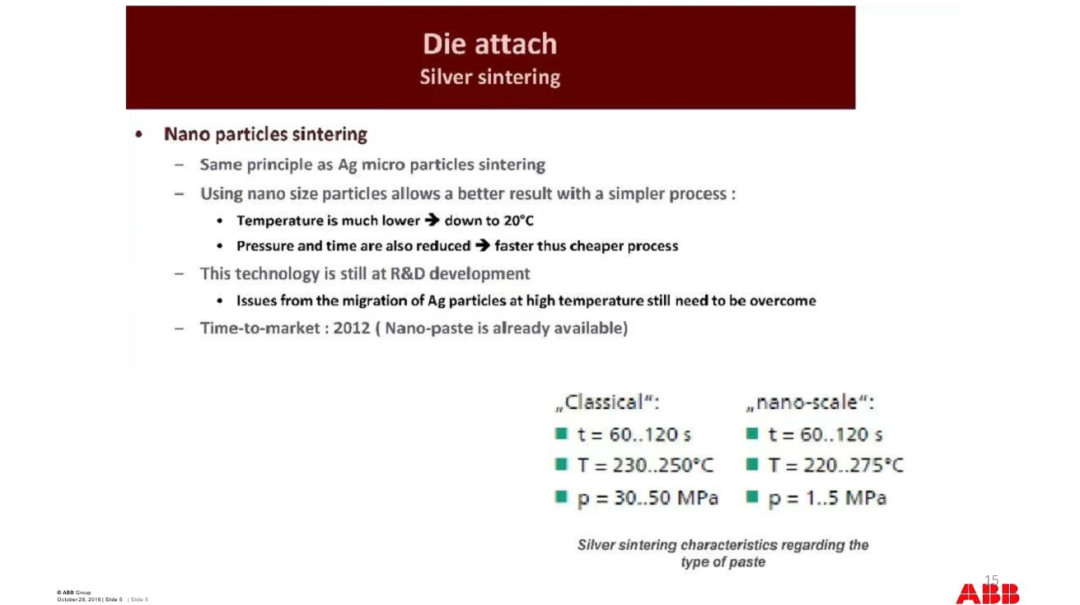

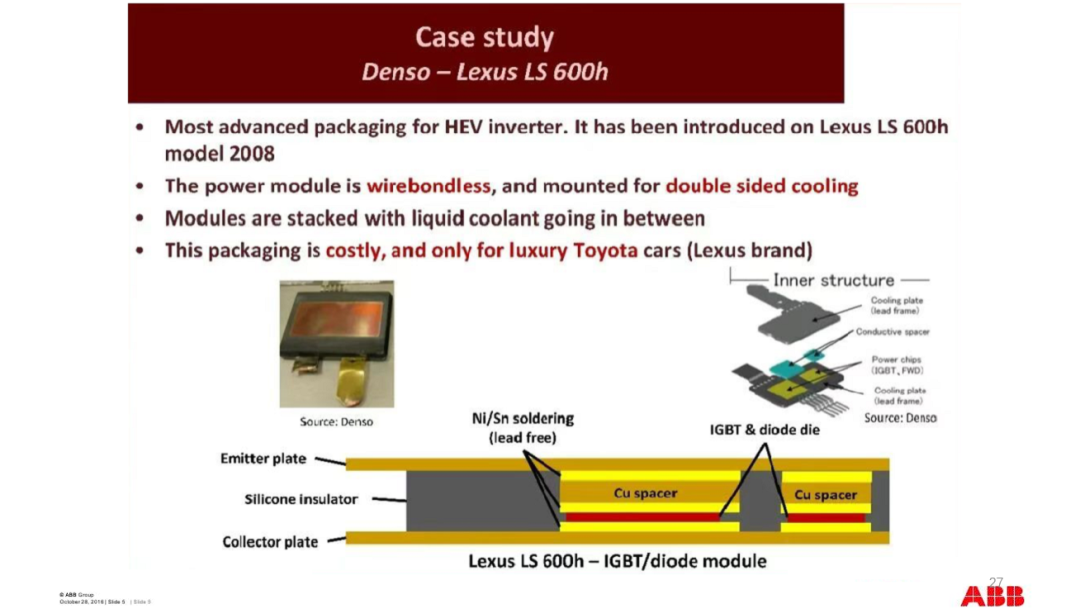

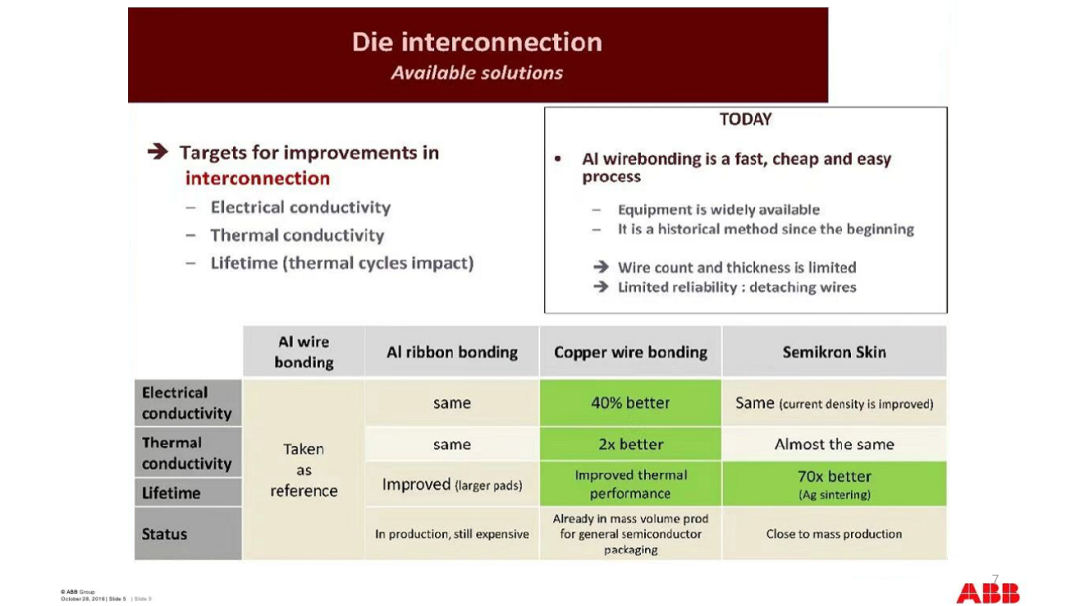

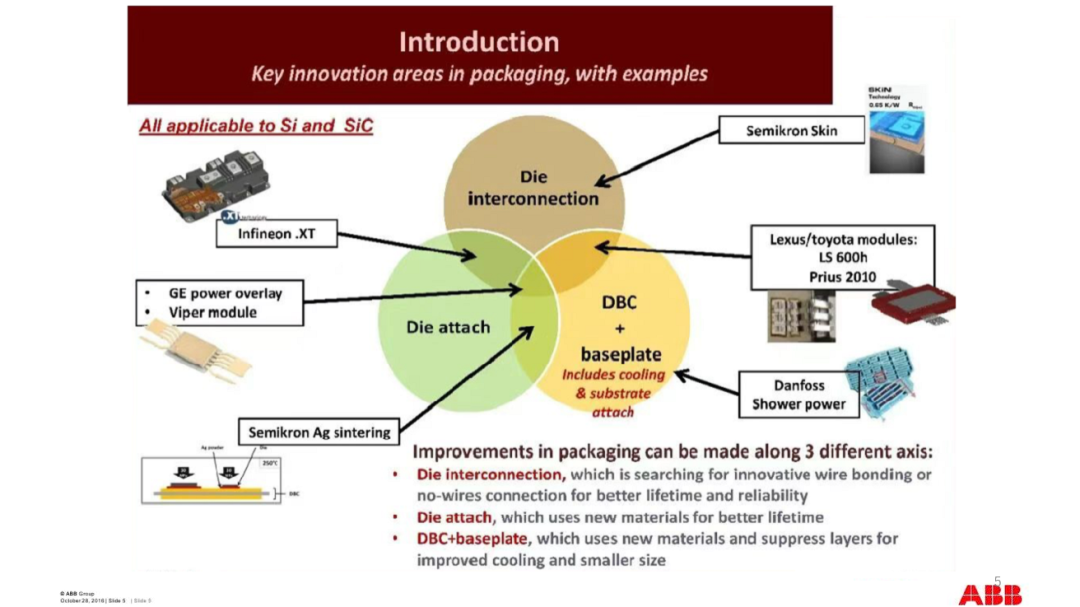

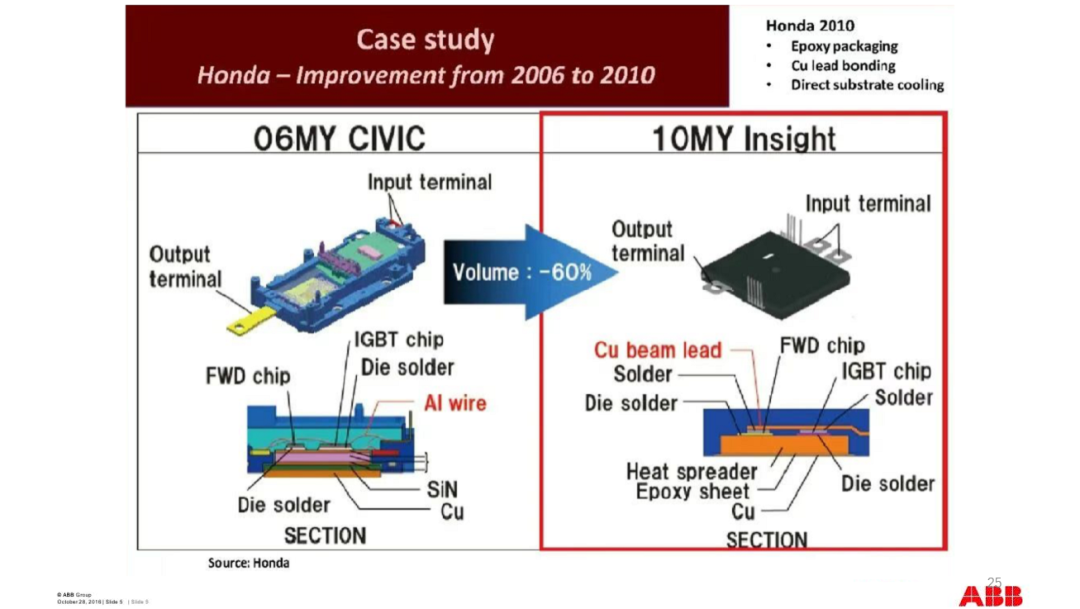

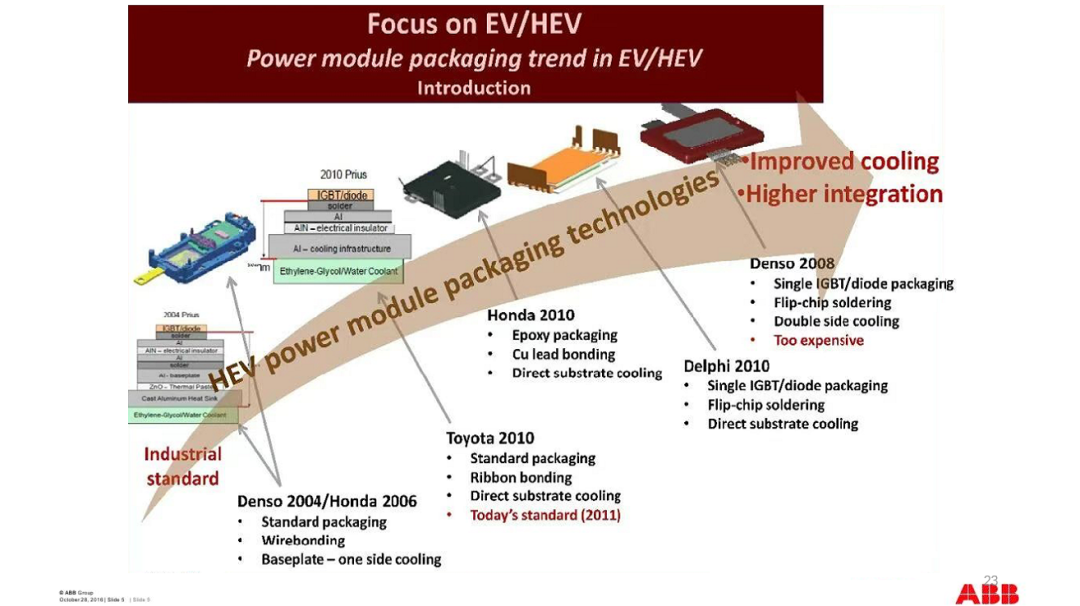

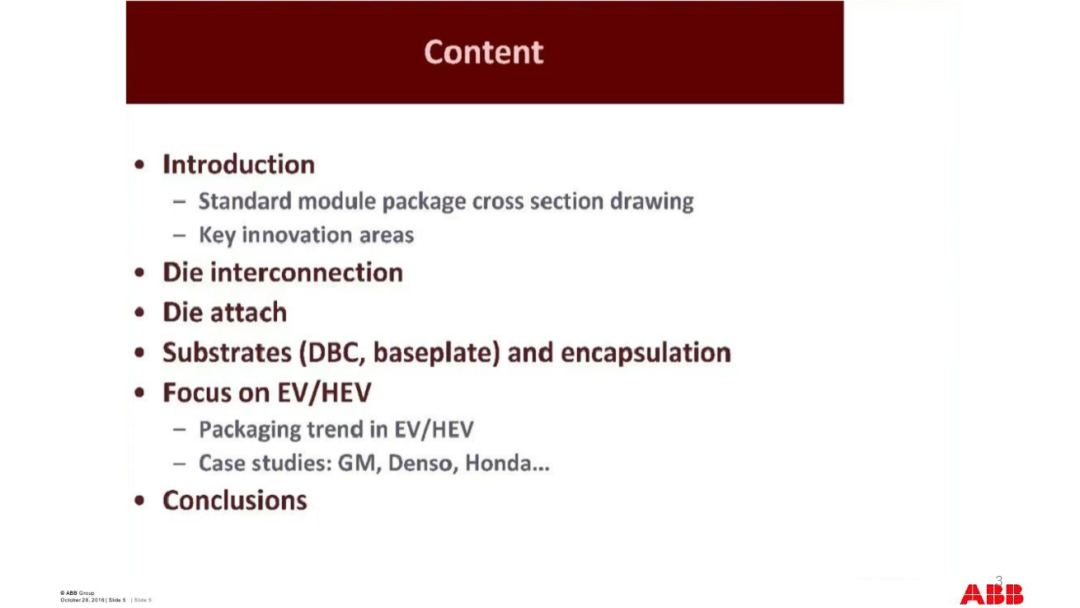

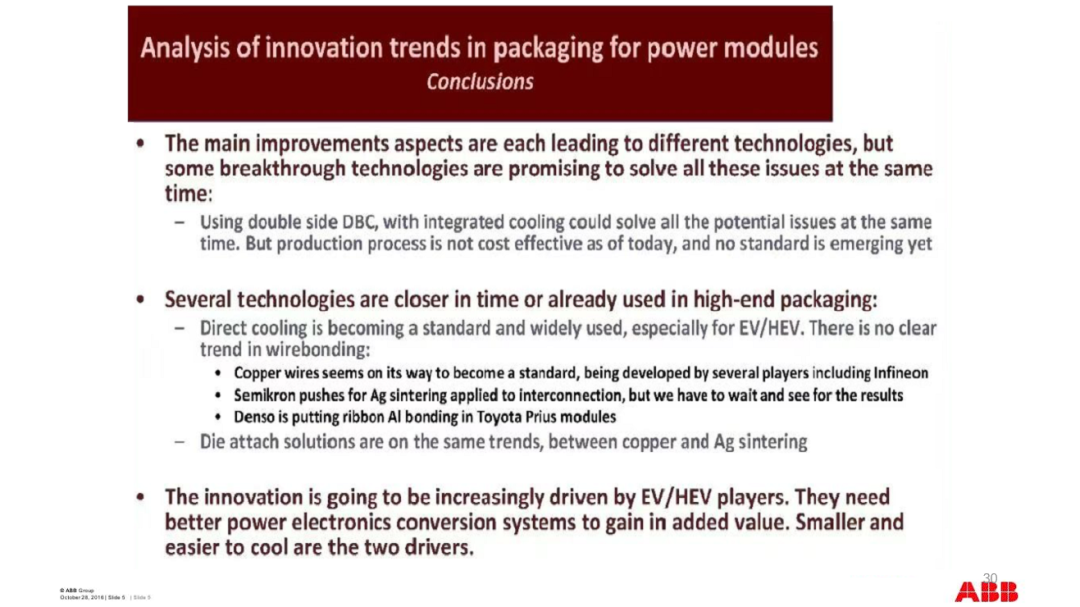

當前功率模塊（IPM）封裝正圍繞低寄生參數、高功率密度、寬禁帶適配、智能集成與高可靠性五大方向快速迭代，核心創新集中在互連結構、散熱架構、材料體系與系統集成，以適配 SiC/GaN 高頻特性并滿足車規 / 工業級嚴苛要求。以下就是本章節要跟大家分享的內容，雖然是十多年前對功率模塊（IPM）封裝創新趨勢的分析，其獨特的思維模式和前衛的分析方法，至今卻仍然是經典：

? ?

因為本培訓資料章節太多，完整版如有朋友有需要，可私信我邀請您加入我“知識星球”免費下載PDF版本。注意：此資料只可供自己學習，不可傳閱，平臺有下載記錄，切記！歡迎加入后一起交流學習。

七、總結一下

功率模塊（IPM）封裝將繼續向高效、高可靠性和低成本方向發展。例如，三維集成技術（如埋置、疊層封裝）和智能功率模塊（IPM）的普及將進一步提升性能。同時，新材料（如納米銀粉）和工藝優化（如無壓燒結）將解決現有技術的瓶頸。

同時，功率模塊（IPM）封裝創新的核心邏輯是 “適配寬禁帶 + 提升系統性能 + 保障高可靠性”，低電感互連、雙面冷卻、SiC/GaN 專用封裝與智能集成是當前落地重點。企業需結合應用場景平衡性能、成本與可靠性，優先布局 SiC/GaN 適配封裝與雙面冷卻技術，以搶占新能源與工業自動化市場先機。
