在之前簡化流程下的壓縮制程仿真中，為了便利使用者快速建模，對開模與合模狀態下的冷卻水路位置變化作了簡化的假設，故冷卻效果可能會有誤差而影響到模擬分析的準確度。因此，若能將冷卻水路隨著模板移動的行為納入模擬分析中，使模擬更貼近于實際狀況，將可以得到更準確的模內溫度預測。以下將說明如何在Moldex3D壓縮制程模擬中納入模板移動行為以及其影響。

part 01

操作流程

【條件限制】

• 僅支持壓縮成型。
• 需要有可動側和固定側模板(模板需簡化)。
• 不支援嵌件/鑲塊的移動。

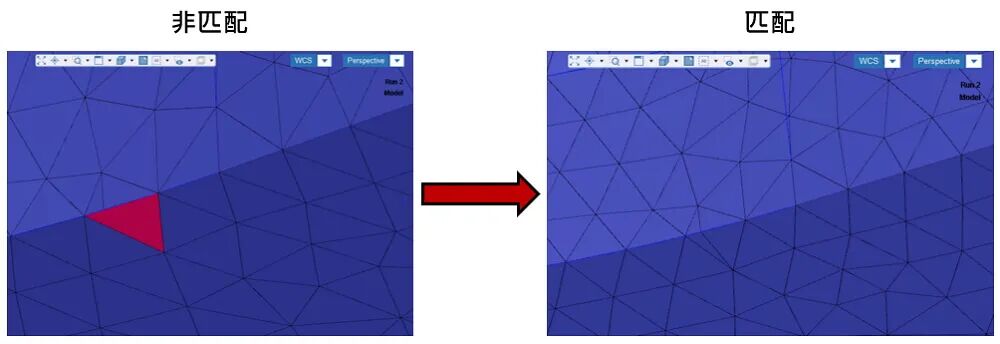

• 塑件、冷卻水路、壓縮區、固定側模板、可動側模板之間的網格必須是匹配網格。
• 僅支持標準冷卻分析。
• 2024 R1版本的冷卻時間需設定為極小值(建議值0.001秒)。

步驟一：模型準備

01

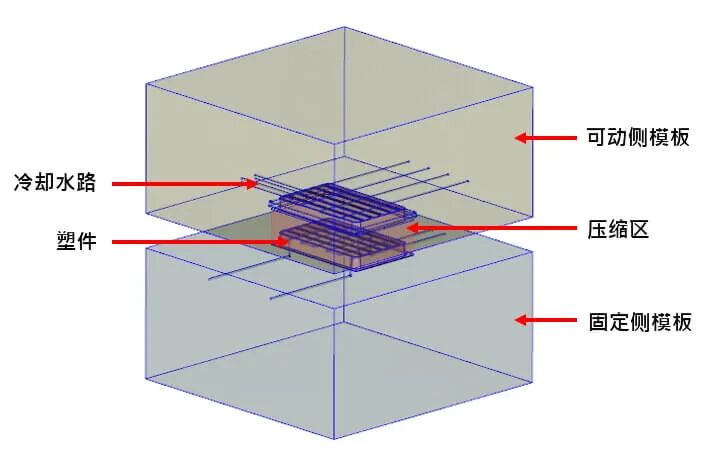

開啟Moldex3D Studio 并選擇壓縮成型后，建立或匯入含有塑件、冷卻水路、模板和壓縮區的匹配實體網格(開模狀態)。

步驟二：分析設定

02

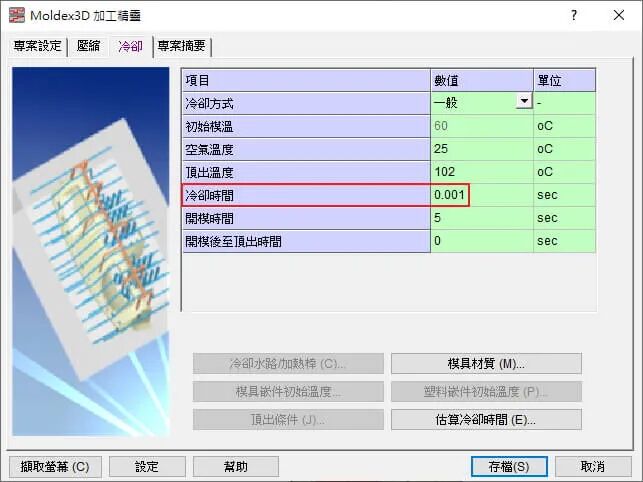

開啟成型條件后設定壓縮與冷卻參數，需注意新壓縮流程(模板式)的壓縮時間是包含冷卻時間的，所以需要將冷卻設定中的冷卻時間設定為0.001秒

完成壓縮成型模擬的其它分析設定后，分析順序選擇瞬時分析-Ct F/P Ct W并提交分析計算。

步驟三：結果展示

03

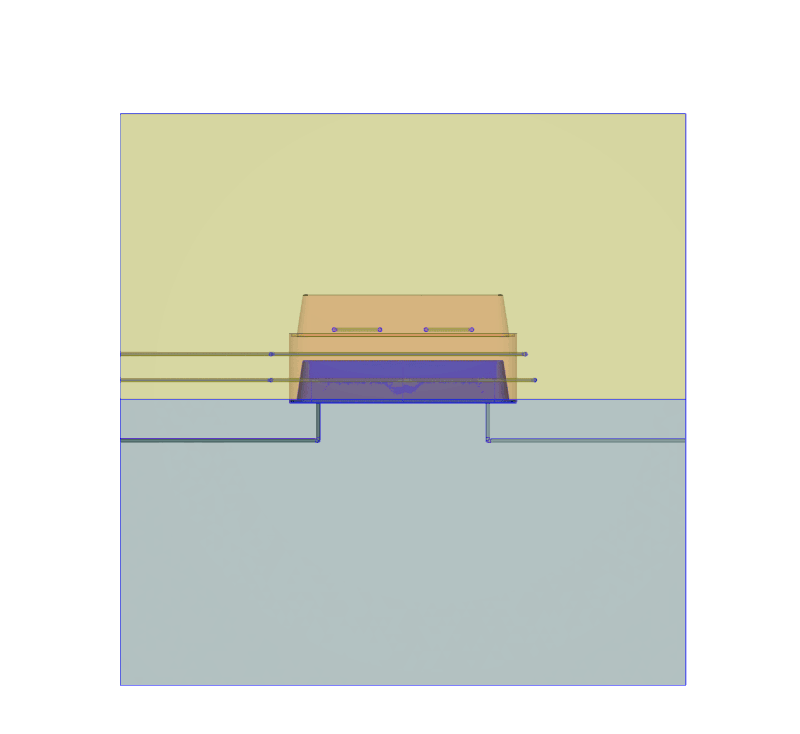

Moldex3D可模擬在壓縮過程中，模板壓縮移動的行為。

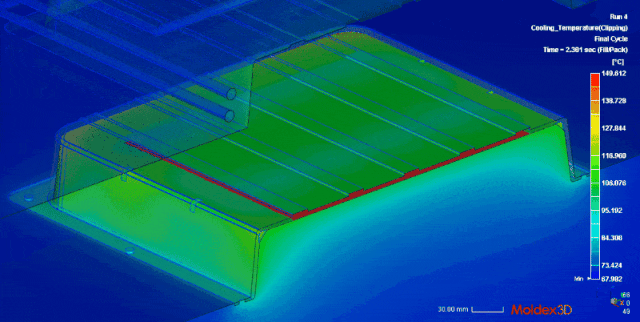

冷卻水路隨著模板移動的行為會納入模擬分析中，并得到更準確的模內溫度預測。

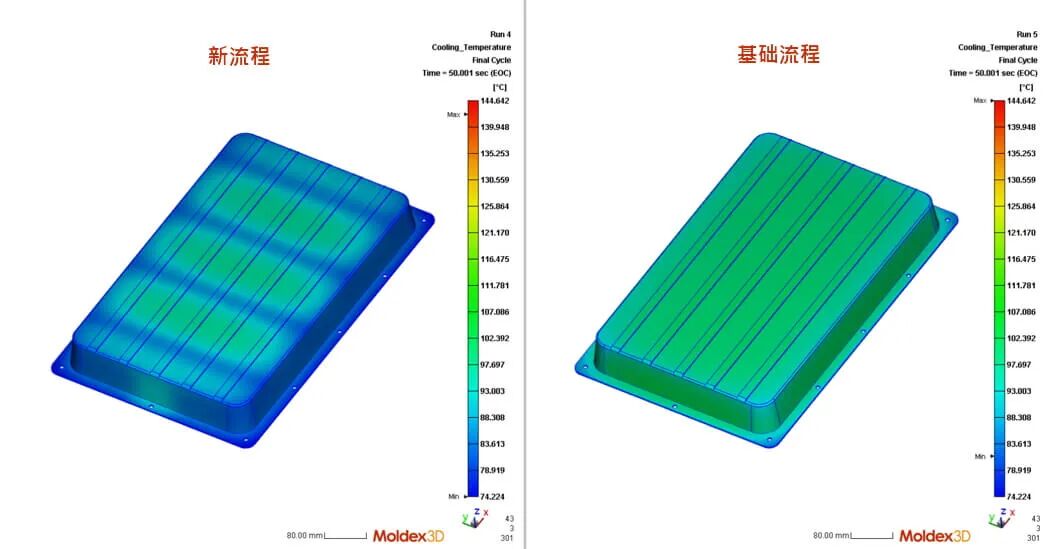

新壓縮建模的冷卻水路在壓縮完成時的位置考慮更完善也較接近塑件，故壓縮面溫度較低，而簡化式壓縮建模的冷卻水路忽略了隨著模板移動對冷確效果的影響，故冷卻效果無法完全發揮效用。

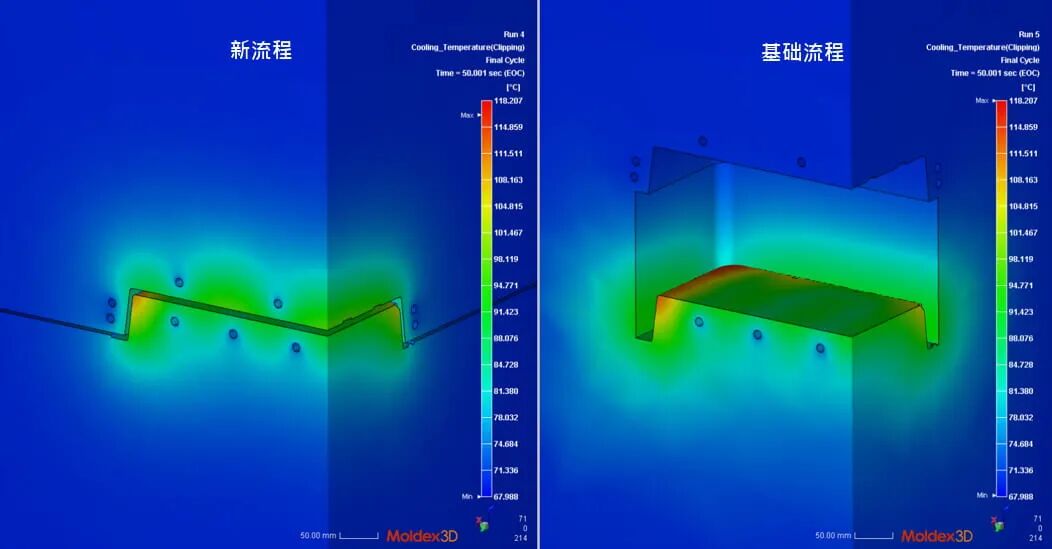

將壓縮完成當下的模溫分布剖面可觀察到基礎壓縮流程的可動側冷卻水路距離塑件較遠，且壓縮區空間假設為金屬模座，與實際情況并不完全一致。而新壓縮流程在壓縮完成當下的冷卻水路已隨模板移動至合模時的位置，故冷卻水路可正常發揮作用，與實際情況完全相符
