1. MIPI-DSI簡介

MIPI (Mobile Industry Processor Interface)：ARM, Nokia, ST ,TI等公司在2003年成立的一個聯盟所定的接口。目的是把手機等移動設備內部的接口如：攝像頭、顯示屏接口、射頻/基帶接口等標準化，從而減少手機等移動設備設計的復雜程度和增加設計靈活性。
工作組(Work Group)：MIPI聯盟下有許多的工作組，不同的工作組負責定義對應設備的標準。其中包括有：Camera工作組、Display工作組、高速多端鏈接工作組等十幾個工作組。
MIPI DSI接口是由MIPI聯盟下的Display工作組指定的DSI(Display Serial Interface)的接口標準。

1.1 EASY EAI Nano-TB DSI

DSI接口【不支持】熱插拔，并且會對電源功率會有一定要求，因此要使用DSI接口，首先必須要確認供電電源為DC12V-3A輸入，否則會因?yàn)楣β什蛔銓?dǎo)致無法帶起DSI屏幕。具體現象表現為：在uboot階段不斷地重啟。

1.2 連接線材說明

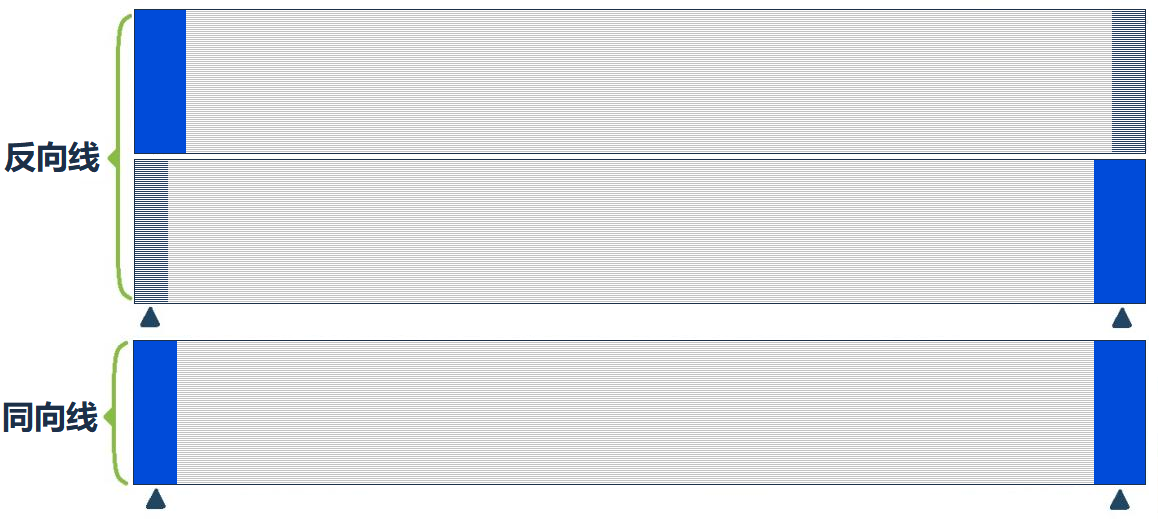

反向線：兩端的藍色標識不在同一側面。
同向線：兩端的藍色標識處于同一側面。

1.3 硬件接口說明

* MIPI接口【不支持】熱插拔，接線【必須】在斷電時進行操作。
* 采用同向線連接屏幕與MIPI-DSI0接口。（注意：用錯線會燒壞攝像頭或者核心板，因此在接線時務必要小心。）

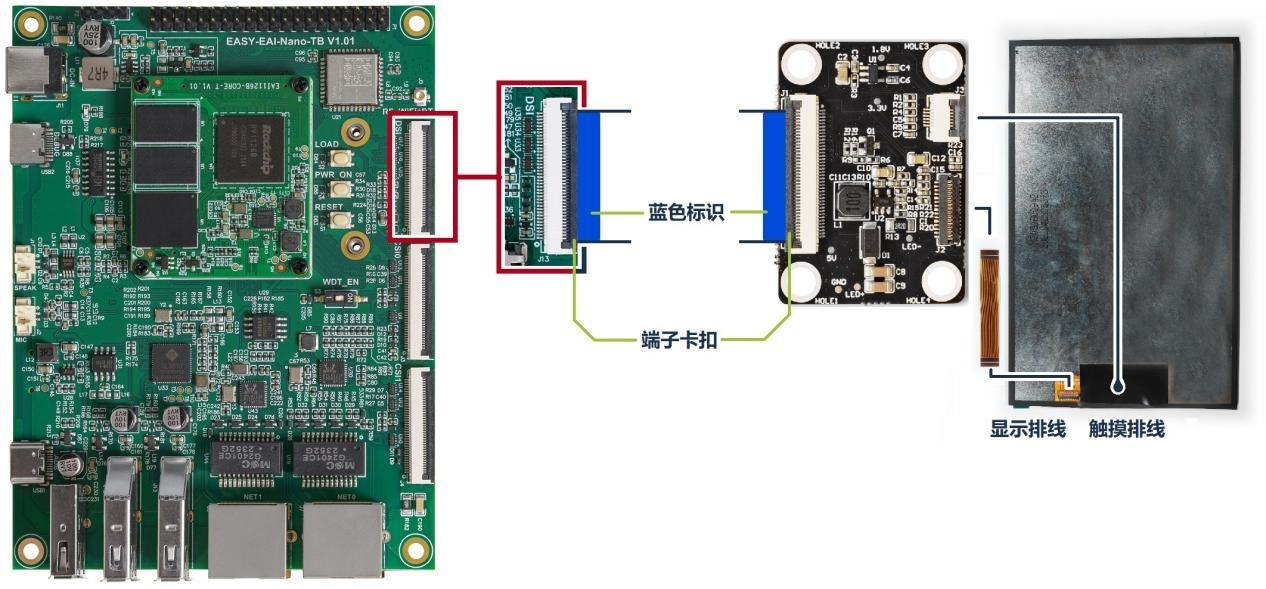

* 接線端子卡扣與FPC線的藍色塑料標識必須位于同一側。如下圖所示。

2. 驅動支持說明

由于默認固件MIPI-DSI支持8吋mipi顯示屏，若需要系統支持其它尺寸或型號的顯示屏，則需要修改內核鏡像并替換。涉及如下幾步操作。

2.1 升級到最新固件

固件的下載和具體燒錄步驟，若不熟練，可查閱《固件燒錄與更新》一文。

2.2 下載ubuntu系統SDK源碼

ubuntu_sdk源碼(主要是kernel源代碼)的下載，可以參考《嵌入式底層開發/ubuntu系統SDK/源碼獲取》一文。

2.3 修改內核設備樹

根據《嵌入式底層開發/ubuntu系統SDK/kernel》中的說明，用戶按需構建和管理【內核源碼開發倉庫】。

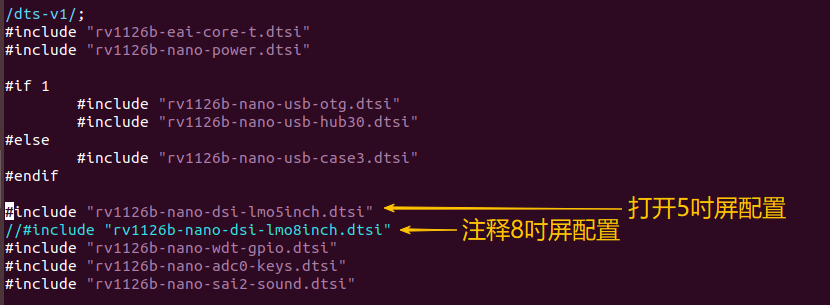

并按照下圖說明，修改【內核源碼開發倉庫】中的設備樹文件：

EASY-EAI-Nano-TB設備樹入口：arch/arm64/boot/dts/rockchip/rv1126b-nano.dts
編譯后，生成新的boot.img。

2.4 更新內核鏡像

拷貝上一步生成出來的boot.img到固件的rockdev目錄中，替換掉原來的boot.img，然后把boot.img燒錄進開發板即可。

3. 顯示效果

3.1 默認顯示效果

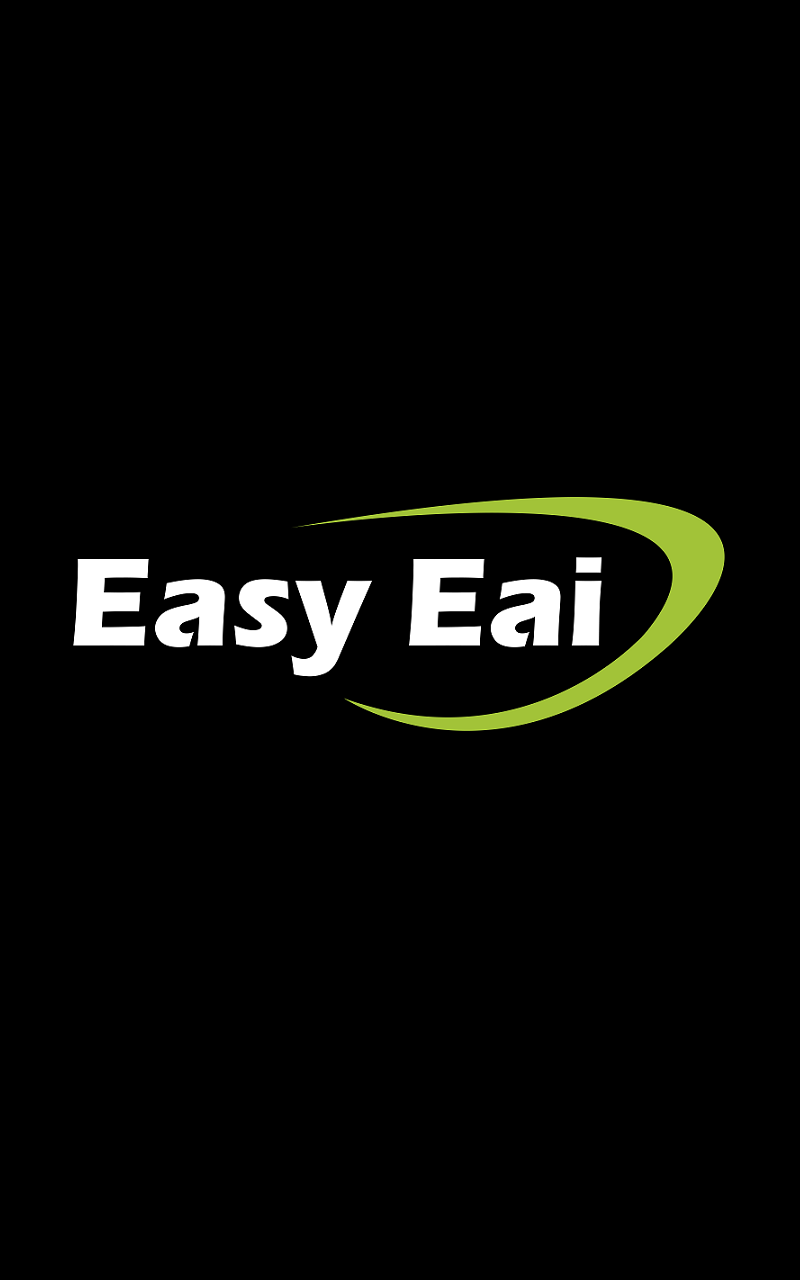

確認接線無誤后，給設備上電，則會顯示如下圖的啟動logo。

3.2 更換啟動logo

若想更換啟動logo，可參考《應用筆記/啟動logo更換方法》一文進行操作。

3.3 安裝桌面系統

設備上電后，屏幕將會一直處于顯示logo的狀態，如需安裝桌面系統，可參考《應用筆記/安裝桌面系統》一文進行操作。

3.4 UI應用開發

若用戶需要開發UI應用，可參考《EASY-EAI-Sulotion(開發實例)/QT GUI例程》一文進行操作。
