在微電子封裝領域，金-鋁（Au-Al）球形鍵合是連接芯片與外部電路的關鍵工藝。一個理想的鍵合點應具備高強度與高可靠性。然而，當焊接本身存在初始缺陷，并經歷后續的熱應力（如器件工作發熱或環境溫度循環）時，一種隱秘的失效機制——金屬間化合物（IMC）尖刺的形成——便可能悄然發生。這種微觀結構的異常生長，不僅會改變鍵合點的力學性能，更會對常規的質量檢測方法構成挑戰，甚至產生具有誤導性的“強度假象”。今天，就跟隨科準測控小編一起來深入了解一下這種有趣的失效現象，以及如何通過科學的測試方法揭示其本質。

一、失效機理：從不良焊接到尖刺生長

金屬間化合物是兩種不同金屬在界面處發生互擴散和反應而形成的既定相，其形成本身是鍵合工藝成熟的正常標志。在健康的Au-Al鍵合中，IMC層通常連續且均勻，這有助于實現穩固的連接。

問題的根源在于初始的“加工態”焊接不良。當金球與鋁焊盤之間的焊接本身不充分（可能由于鍵合參數不當、焊盤污染或氧化導致），界面接觸并不完美。隨后施加的熱應力會加劇界面處金與鋁原子的非均勻擴散與反應。在這種非理想條件下，IMC傾向于以孤立、不規則的“尖刺”或“須狀”形態生長，而非形成均勻的層。如圖所示，這些尖刺可以同時向金球和鋁焊盤內部縱深延伸，如同微觀的錨定樁。

二、測試方法的挑戰與“強度假象”

正是這種尖刺結構，對傳統的破壞性強度測試方法構成了獨特挑戰，尤其是焊球剪切測試。該測試通過一個水平推刀從側面推切焊球，以測量使其脫離焊盤所需的力。尖刺在橫向形成了顯著的機械互鎖作用，會極大地增加剪切測試的阻力，從而產生一個虛假的高剪切力讀數。一個本質上焊接薄弱、本應被剔除的鍵合點，可能因為尖刺的“錨固”效應而在剪切測試中“蒙混過關”，留下長期可靠性隱患。

為了揭示真實的界面結合強度，識別這種隱蔽缺陷，業界發展出了一系列更為精細的失效分析技術：

1. 拉拔測試與翻轉測試： 這是診斷此類問題的關鍵方法。操作者使用精密的手術刀刀片，小心地從鍵合點側下方切入并向上“撬起”或“翻轉”金球。對于一個存在IMC尖刺但界面本征結合弱的不良鍵合點，通常僅需很小的垂直拉力（例如3-5克力）即可使其脫起。成功拉起后，在鋁焊盤表面和脫落的金球底部，都會留下清晰的IMC尖刺殘骸。

2. 撬杠測試： 此操作是翻轉測試的具體實施手法，強調利用杠桿原理，以精細工具進行局部的、可控的撬動，旨在破壞尖刺的機械互鎖，而不對焊盤造成不必要的損傷。

3. 時序的重要性與拉力測試： 研究（如Harman的實驗）表明，對于初始剪切力已低于最佳值50%的弱鍵合點，經歷熱應力后，其真實強度（可用垂直拉力表征）可能進一步降至正常值的25%以下。因此，在熱應力實驗的各個階段穿插進行非破壞性或微破壞性的拉力測試，是篩選出此類潛伏缺陷鍵合點的有效質量控制手段。一個在熱老化后僅用幾克力就能拉起的鍵合點，明確指出了初始焊接不良及尖刺失效機制的存在。

4. 化學腐蝕輔助分析： 對于日益微縮的細節距焊球，物理插入工具進行撬測變得異常困難。此時，可采用20%氫氧化鉀（KOH）溶液選擇性腐蝕鋁焊盤的方法。鋁被腐蝕后，鍵合點自然脫落，隨后在顯微鏡下檢查金球底部的IMC形貌，可以獲得與機械翻轉測試相媲美的失效信息。

三、結論與實踐：破解“強度假象”的鑰匙

綜上所述，金屬間化合物尖刺所導致的“強度偽裝”失效機制，深刻揭示了微電子封裝可靠性評估的復雜性。它明確指出單一測試的局限以及工藝控制核心。

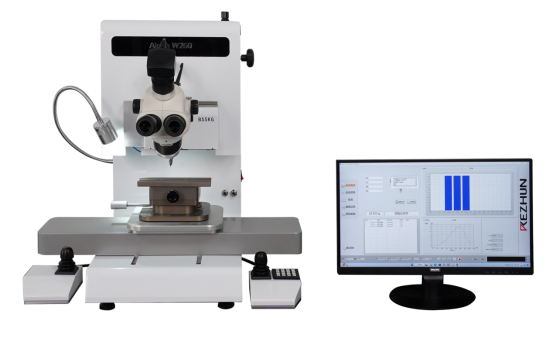

要將這一理論認知轉化為可靠的工程實踐，則離不開高精度、多功能的專業測試設備。科準測控微力測試設備能夠精準執行剪切、拉拔、剝離等測試，其卓越的力值分辨率與控制穩定性，尤其適合用于復現與研究此類微小的、具有欺騙性的失效現象。通過模擬“僅用幾克力即可拉起熱老化后弱鍵合”等關鍵場景，設備能為工藝優化與質量監控提供量化、精準的數據支撐，幫助工程師提前識別風險，將失效分析理論轉化為提升產品可靠性的實際行動。
