1. 執行摘要：商用車電氣化的“降本增效”生死局

全球商用車（Commercial Vehicle, CV）行業正處于從內燃機向電氣化轉型的關鍵十字路口。與乘用車市場追求百公里加速和極致緊湊體積不同，商用車——特別是重型卡車、城市公交和物流車——的核心邏輯是全生命周期總擁有成本（TCO） 、可靠性（百萬公里無大修）以及極高的出勤率。在這一背景下，電驅動系統的核心——功率半導體模塊的SiC模塊選型之路，經歷了一段迷茫的架構探索期。行業曾在追求極致功率密度的HPD（High Power Density）封裝和雙面水冷DCM（Dual Cooling Module）封裝之間舉棋不定，但最終市場趨勢和技術落地卻指向了更為成熟、標準化的ED3（EconoDUAL? 3）封裝。

與此同時，隨著碳化硅（SiC）成本的逐步下探和性能的代際飛躍，在ED3這一標準封裝下，國產先進SiC模塊（如基本半導體BMF540R12MZA3）正在對傳統硅基IGBT霸主（如富士電機2MBI800XNE-120）發起一場“降維打擊”式的替代。傾佳電子將從封裝演進的深層邏輯、器件物理特性的對比分析、材料科學的突破以及驅動系統的革新四個維度，深度剖析這一行業變革的內在必然性。

2. 封裝路線之爭：從HPD與DCM的“舉棋不定”到ED3的“確定性”回歸

商用車電驅動系統的設計初衷往往受到乘用車技術外溢的影響。然而，乘用車的工況（短時高功率、輕載、車身剛性好）與商用車（持續高負載、惡劣振動、車架扭轉）存在本質差異，這導致了早期封裝選型的搖擺。

2.1 HPD封裝：高功率密度的誘惑與商用車的“水土不服”

HPD封裝（High Power Density）曾被視為電動汽車主驅逆變器的終極形態。其核心特征是采用了直接水冷（Direct Cooling）的針翅（Pin-fin）散熱底板，取消了導熱硅脂層，理論上大幅降低了結到冷卻液的熱阻（Rth(j?f)?）。

誘惑（Pros）： 對于追求極致空間利用率的乘用車而言，HPD能夠以極小的體積輸出高達400A-600A的電流，且寄生電感極低（通常<10nH），非常適合高轉速電機 。

商用車的困境（Cons）：

密封失效風險： HPD模塊需要直接嵌入逆變器殼體的水道中，依賴O型圈進行密封。重型卡車在礦山、建筑工地等非鋪裝路面行駛時，車架會發生劇烈的扭轉變形。這種機械應力極易傳遞至逆變器殼體，導致HPD模塊的密封界面失效，引發冷卻液泄漏，造成災難性的短路故障。

維護噩夢： 商用車強調“可維修性”。更換一個HPD模塊通常需要排空冷卻液、拆解整個水道密封結構，這對路邊維修或缺乏精密設備的偏遠場站來說是不可能的任務。

供應鏈鎖定： HPD往往涉及特定廠商的定制化接口，導致OEM被單一供應商鎖定，供應鏈韌性較差。

2.2 DCM封裝：雙面水冷的理論與制造的現實鴻溝

DCM（Dual Cooling Module）即雙面散熱模塊，通過轉模（Transfer Molded）工藝將芯片封裝在中間，上下兩面均可散熱，理論上能將功率密度提升至極限。

理論優勢： 雙面散熱可以將熱阻減半，且塑封工藝適合大規模自動化制造 。

現實阻礙：

夾持工藝的復雜性： 要實現雙面散熱，必須將模塊以此極高的精度“夾”在兩個水道之間。保持雙面壓力的絕對均勻是一個巨大的機械工程挑戰。壓力不均會導致一側熱接觸不良，形成熱斑（Hot Spot），迅速燒毀芯片。

剛性與應力： DCM結構極其堅硬，缺乏柔性緩沖。在商用車劇烈的熱循環（爬坡重載發熱-下坡能量回收）和機械振動下，內部的焊料層和燒結層承受著巨大的剪切應力，容易發生疲勞斷裂。

成本分?jǐn)偅?轉模封裝需要昂貴的模具投入（CAPEX）。商用車相比乘用車，單品類產量較低（High Mix, Low Volume），難以攤薄DCM高昂的開模成本。

2.3 ED3封裝：標準化與可靠性的“最大公約數”

在經歷了兩條激進路線的嘗試后，商用車行業逐漸回歸到了ED3（EconoDUAL? 3）封裝。這并非技術的倒退，而是基于TCO和可靠性的理性選擇。

確定的機械接口： ED3采用標準的17mm高度、62mm寬度的外形尺寸和螺絲端子連接。這種設計極其堅固，能夠承受大電流母排的機械應力，且螺絲連接天然抗振動 。

靈活的擴展性（Scalability）： 商用車功率需求跨度極大（從輕卡的150kW到重卡的400kW+）。ED3模塊支持并聯使用。設計人員可以在同一套逆變器底盤上，通過并聯ED3模塊來靈活定義功率等級，極大降低了研發和庫存成本。

供應鏈安全： 全球主流功率半導體廠商（Infineon, Fuji, Semikron, Basic Semiconductor等）均提供引腳兼容的ED3產品。這種“多源（Second Source）”特性是商用車供應鏈安全的基石。

易維護性： ED3采用平底板設計，涂抹導熱硅脂后安裝在獨立散熱器上。更換模塊僅需擰下螺絲，無需處理復雜的水道密封，真正實現了“現場級維修”。

3. 核心對決：ED3碳化硅模塊替代IGBT的深度技術剖析

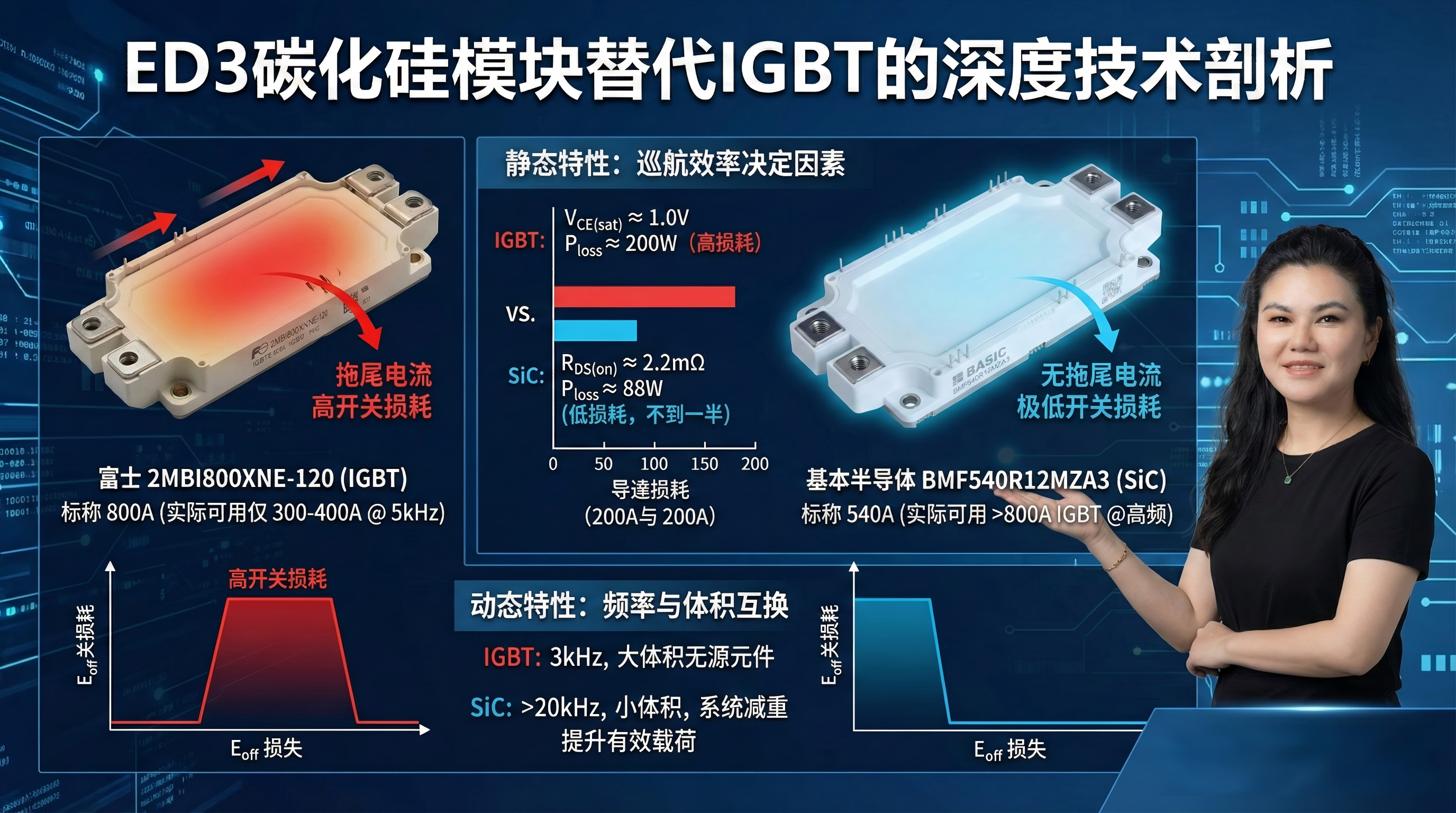

在確定了ED3這一物理載體后，核心的競爭轉移到了芯片層面。我們將以行業標桿硅基IGBT——富士電機 2MBI800XNE-120，與國產先進SiC MOSFET——基本半導體 BMF540R12MZA3 進行全方位的對比研究。

3.1 額定電流的“數字陷阱”：為何540A SiC > 800A IGBT？

表面上看，用540A的BMF540替代800A的2MBI800似乎是“降級”。但這實際上揭示了SiC與IGBT在電流定額定義上的巨大差異。

IGBT的標稱與實際： 富士2MBI800XNE-120標稱800A是在特定殼溫（如Tc?=25°C）下的直流能力。但在實際開關工況下，由于IGBT存在嚴重的拖尾電流（Tail Current） ，開關損耗（Eon?+Eoff?）隨頻率指數級上升。為了防止過熱，必須大幅降額使用。在5kHz的典型商用車應用中，其可用有效電流可能僅為300A-400A。

SiC的真實能力： 基本半導體BMF540R12MZA3標稱540A。由于SiC是單極性器件，沒有拖尾電流，開關損耗極低（僅為IGBT的10%-20%）。這意味著它產生的熱量遠少于IGBT。因此，SiC模塊可以將更多的熱預算用于通流，其“可用電流”不僅不低于800A IGBT，甚至在更高頻率下表現更優 。

3.2 靜態特性的“降維打擊”：巡航效率的決定性因素

商用車（尤其是長途物流重卡）絕大部分時間運行在部分負載（巡航）狀態。

關鍵計算對比：

假設車輛巡航電流為 200A：

IGBT損耗： Ploss?≈VCE(sat)@200A?×200A. 即使在小電流下，IGBT壓降也難以低于1.0V。PIGBT?≈1.0V×200A=200W。

SiC損耗： Ploss?=I2×RDS(on)?. PSiC?=2002×0.0022Ω=88W。

結論： 在典型的巡航工況下，SiC模塊的導通損耗不到IGBT的一半。這直接轉化為續航里程的提升（通?？商嵘?%-10%）。

3.3 動態特性的革命：頻率與體積的互換

拖尾電流消除： 富士IGBT作為雙極性器件，關斷時少子復合需要時間，產生持續數微秒的拖尾電流，導致巨大的關斷損耗（Eoff?高達77.6mJ）。

SiC的高頻紅利： BMF540作為SiC MOSFET，關斷速度極快（納秒級），無拖尾電流。這使得開關頻率可以從IGBT時代的3kHz提升至20kHz以上。

系統級減重： 頻率提升意味著逆變器中的無源元件（直流母線電容、輸出濾波電感）體積和重量可以大幅減小。對于對載重極其敏感的商用車，減重意味著增加了有效載貨量（Payload），直接提升了運營收益 。

4. 材料科學的勝利：氮化硅AMB襯底的可靠性壁壘

商用車對可靠性的要求極其苛刻，必須保證15年或100萬公里的使用壽命。功率模塊最薄弱的環節往往不是芯片，而是封裝材料的熱機械疲勞。

基本半導體BMF540R12MZA3在ED3封裝內部引入了氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷襯底，這是對傳統氧化鋁（Al2?O3?）或氮化鋁（AlN）襯底的重大升級。

4.1 核心參數對比

4.2 為什么商用車必須用Si3?N4?？

機械振動： 重型卡車的柴油機或路面顛簸會產生劇烈振動。脆性的AlN襯底容易在微觀層面產生裂紋，導致絕緣失效。Si3?N4?的高韌性完美解決了這一問題。

熱沖擊： SiC芯片面積小、發熱密度極高（"針尖上的熱量"）。這種局部高熱流密度會在襯底銅層產生巨大的剪切力。Si3?N4? AMB工藝提供了極高的覆銅剝離強度（≥10N/mm），確保了在極端溫變下銅層不脫落，保證了模塊的全生命周期散熱能力 。

5. 驅動系統的挑戰與對策：米勒鉗位（Miller Clamp）的必要性

用SiC替換IGBT并非簡單的“插拔替換”。SiC MOSFET極高的開關速度（dV/dt）帶來了一個致命的隱患——米勒效應誤導通。

5.1 隱患機理：高dV/dt的代價

當半橋電路中的上管快速導通時，下管承受的電壓（VDS?）會在幾納秒內從0V飆升至800V（高dV/dt，可達50-100 V/ns）。這一電壓變化通過下管的寄生米勒電容（Cgd?）產生位移電流：

IMiller?=Cgd?×dtdV?

該電流流經柵極電阻（Rg?），在柵極產生感應電壓 Vgs?=IMiller?×Rg?。

5.2 SiC的脆弱性對比

IGBT (2MBI800)： 閾值電壓（VGE(th)?）較高，通常為 6.0V - 7.0V?？垢蓴_能力強，不易誤導通。

SiC (BMF540)： 閾值電壓（VGS(th)?）較低，典型值僅為 2.7V（25°C）。更致命的是，隨著溫度升高到175°C，其閾值電壓會下降至 1.85V 左右 9

這意味著，如果米勒電流在柵極產生的干擾電壓超過1.85V，下管就會錯誤導通，導致上下管直通（Shoot-through），瞬間炸毀模塊。

5.3 解決方案：有源米勒鉗位

為了駕馭ED3 SiC模塊，驅動電路必須引入有源米勒鉗位（Active Miller Clamp）功能 。

工作原理： 驅動芯片檢測柵極電壓。當電壓在關斷狀態下低于特定閾值（如2V）時，驅動內部的一個低阻抗MOSFET導通，直接將柵極“鉗位”到負電源（VEE?）。

效果： 這提供了一條極低阻抗的旁路，讓米勒電流直接泄放到地，不再流經Rg?，從而將柵極電壓死死鎖在安全范圍內（如<0V），徹底杜絕誤導通風險。

應用建議： 基本半導體推薦使用帶有集成米勒鉗位功能的專用驅動芯片（如基本半導體子公司青銅劍方案），并采用+18V/-5V的驅動電壓配置，以獲得最佳性能和安全性 。

6. 應用仿真與實戰收益

基于仿真分析，我們可以量化BMF540相比2MBI800的優勢：

6.1 三相逆變拓?fù)洌ㄖ黩?qū)）

在800V母線、300kW輸出功率下：

總損耗降低： SiC方案的總功率損耗相比IGBT方案降低約 40%-50% 。

結溫降低： 在同等散熱條件下，SiC芯片結溫比IGBT低 20°C-30°C，大幅延長了器件壽命。

系統收益： 這一效率提升允許OEM廠商縮小散熱器體積，或者在電池容量不變的情況下，增加 5%-10% 的續航里程。

6.2 Buck/Boost拓?fù)洌ㄈ剂想姵?輔驅）

在DC-DC變換應用中：

頻率飛躍： 2MBI800 IGBT受限于損耗，頻率難以超過10kHz。而BMF540 SiC可輕松運行在 60kHz-100kHz。

磁性元件小型化： 頻率提升6-10倍，意味著電感器的體積和重量可以減少 70% 以上。對于空間寸土寸金的商用車底盤，這釋放了寶貴的布置空間。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

商用車電驅動從HPD/DCM的搖擺回歸到ED3的確定性，是行業回歸理性的標志。ED3封裝提供了商用車最急需的機械魯棒性、供應鏈安全和維修便利性。

而碳化硅（SiC）則是這一經典封裝的靈魂注入。通過基本半導體BMF540R12MZA3與富士2MBI800XNE-120的對比，我們看到SiC不僅僅是效率的提升，更是對傳統功率器件物理極限的突破。配合氮化硅AMB襯底的超強可靠性和米勒鉗位的驅動保障，ED3 SiC模塊成為了商用車電氣化時代兼顧性能與可靠性的終極答案。

對于商用車OEM和Tier 1而言，擁抱ED3 SiC模塊，不再是“嘗鮮”，而是構建下一代具有TCO競爭力的電動重卡的必由之路。
