1. 執行摘要

全球商用車行業正處于從內燃機向電氣化轉型的關鍵拐點。與乘用車市場不同，重型卡車、物流車、礦卡及電動大巴等商用車型對電驅動系統的要求不僅在于效率，更在于極端工況下的可靠性與全生命周期成本（TCO）的極致優化。在這一背景下，1200V碳化硅（SiC）MOSFET技術因其耐高壓、高頻開關及低損耗特性，已成為800V高壓平臺架構的首選。

傾佳電子研究了基本半導體（Basic Semiconductor）推出的BMF540R12MZA3汽車級1200V/540A SiC MOSFET模塊，重點分析了其與兩級關斷（2LTO, Two-Level Turn-Off） 短路保護技術相結合的系統級價值。分析表明，雖然傳統的軟關斷（STO）技術在一定程度上能緩解關斷過壓，但面對BMF540R12MZA3此類大電流、高功率密度器件在低短路耐受時間（SCWT < 3μs）內的保護需求時，2LTO技術提供了更優的“保護-性能”平衡，能夠在不犧牲正常開關速度的前提下，顯著降低短路關斷時的電壓過沖與能量沖擊。

傾佳電子橫向對比了NXP、TI、英飛凌、ADI及基本半導體自研驅動芯片ASIC的方案，揭示了在高性能商用車電驅系統中，采用原生支持2LTO的智能驅動方案對于提升系統安全性、降低運維成本及實現供應鏈自主可控的深遠意義。

2. 下一代商用車電驅動的戰略背景與挑戰

2.1 重型商用車的電氣化痛點

商用車的運營邏輯完全由經濟效益主導。對于重卡、礦卡及電動大巴而言，電驅動系統面臨著比乘用車更為嚴苛的挑戰：

極端工況與可靠性門檻：礦用卡車通常在由柴油發電機或高壓架線供電的露天礦區全天候運行，路況顛簸，振動劇烈，且常伴隨頻繁的重載起停。一旦牽引逆變器發生故障，單臺礦卡的停機成本可能高達每小時數千至數萬美元，且維修極為困難 。因此，功率器件的短路保護不僅是安全功能，更是核心的經濟指標。

高壓平臺的普及：為了在不增加線束重量的前提下提升功率輸出（250kW-500kW+），商用車正迅速向800V-1000V直流母線電壓遷移 。這對功率器件的耐壓等級（1200V/1700V）和宇宙射線耐受性提出了更高要求。

效率與TCO的強相關性：長途物流重卡的年行駛里程極高。電驅系統效率每提升1%，意味著電池容量可減少數度電，或續航里程顯著增加，直接降低了初始購置成本（CAPEX）和長期運營電費（OPEX） 。

2.2 碳化硅技術的必然性與“短路悖論”

SiC MOSFET憑借其寬禁帶特性，成為解決上述痛點的關鍵技術。

性能優勢：相比Si IGBT，SiC MOSFET無拖尾電流，開關損耗降低70%以上，允許更高的開關頻率，從而減小電機鐵損和無源元件體積 。

短路能力的短板：然而，SiC芯片面積僅為同規格IGBT的1/3至1/5，導致其熱容極小。在發生短路（如橋臂直通或負載短路）時，電流密度瞬間激增，結溫在幾微秒內即可超過鋁互連線的熔點或導致柵極氧化層擊穿 。這構成了“SiC短路悖論”：為了獲得高性能，我們使用了更脆弱的芯片，這反而要求更強健的保護機制。

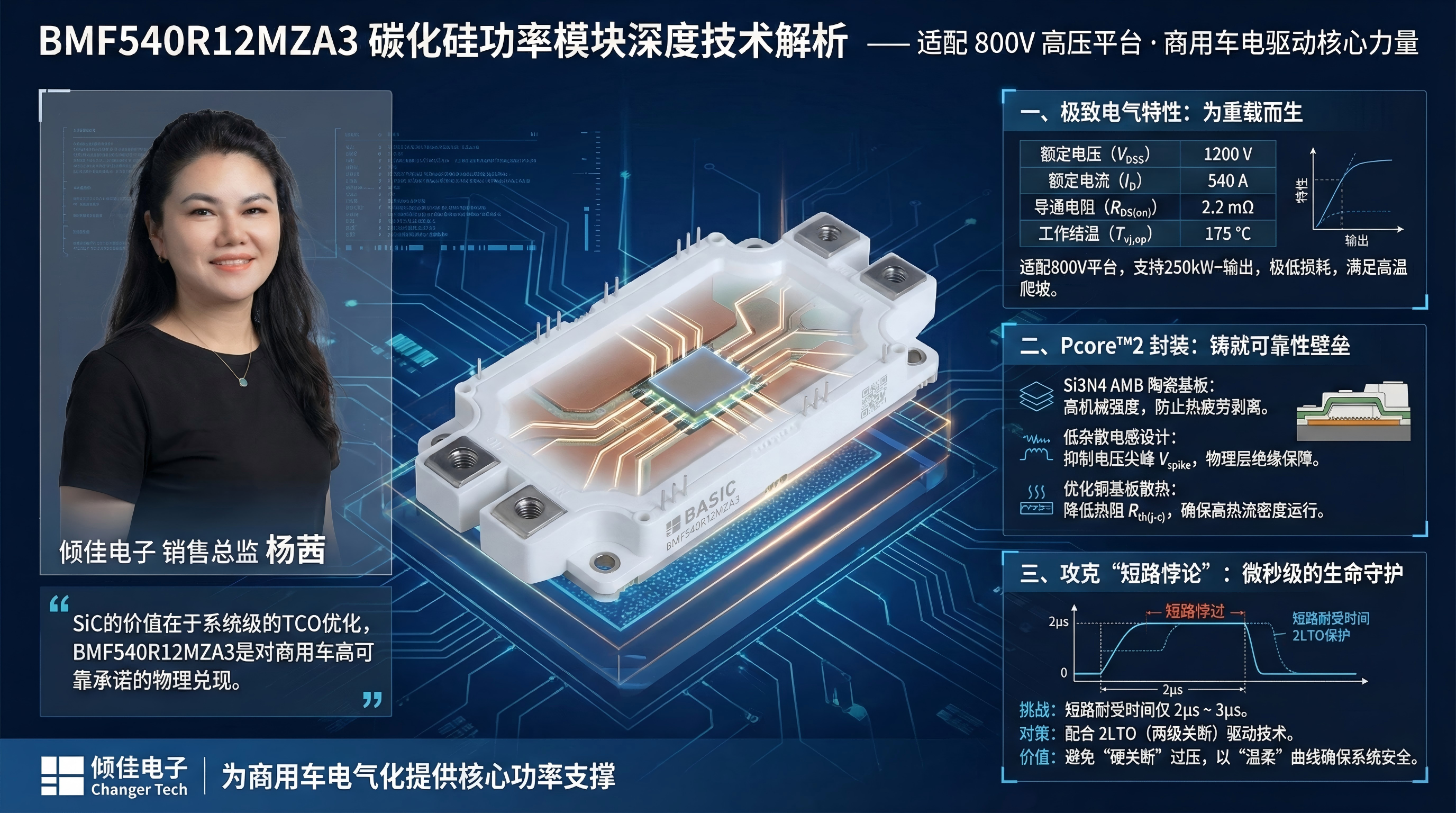

3. BMF540R12MZA3 碳化硅功率模塊深度技術解析

BMF540R12MZA3是基本半導體針對高端商用車市場推出的核心產品。本節將從電氣特性、封裝工藝及短路特性三個維度進行剖析。

3.1 電氣特性與功率密度

BMF540R12MZA3的主要參數如下表所示：

參數	數值/條件	技術解讀與商用車應用價值
額定電壓 (VDSS?)	1200 V	適配800V高壓電池平臺，提供足夠的電壓裕量以應對再生制動時的電壓抬升。
額定電流 (ID?)	540 A (TC?=90°C)	在三相全橋配置下，單模塊可支持超過250kW的輸出功率，滿足重卡主驅需求。
導通電阻 (RDS(on)?)	2.2 mΩ (Typ. @ 25°C) 3.8 mΩ (Typ. @ 175°C)	極低的導通損耗。更重要的是，高溫下電阻漂移較?。ㄏ啾萐i IGBT），保證了在礦卡爬坡等高溫重載工況下的高效率。
柵極電荷 (Qg?)	1320 nC	較大的柵極電荷意味著驅動器必須具備強大的峰值電流（Source/Sink）能力，以減少開關損耗。
結溫 (Tvj,op?)	175 °C	高結溫運行能力允許使用更緊湊的液冷散熱系統，適應車載空間限制。

3.2 Pcore?2 (ED3) 封裝技術的可靠性壁壘

商用車的工況決定了模塊必須具備極高的機械和熱可靠性。BMF540R12MZA3采用的Pcore?2封裝（行業標準ED3封裝）集成了多項關鍵技術 ：

氮化硅 (Si3?N4?) AMB陶瓷基板：相比傳統的氧化鋁（DBC），Si3?N4?AMB基板具有極高的機械強度和熱導率。在重卡頻繁起停和路面顛簸造成的功率循環與熱循環沖擊下，Si3?N4?能有效防止銅層剝離和陶瓷碎裂，顯著延長模塊壽命 。

銅基板：優化的散熱結構降低了結到殼的熱阻（Rth(j?c)?），使得芯片產生的熱量能迅速導出，這對于處理SiC芯片的高熱流密度至關重要。

低雜散電感設計：低感設計對于抑制SiC高速關斷時產生的電壓過沖（Vspike?=Lstray?×di/dt）是物理基礎。

3.3 短路安全工作區（SCSOA）的局限性

盡管物理封裝強健，但芯片層面的短路耐受力依然是阿喀琉斯之踵。對于1200V SiC MOSFET，典型的短路耐受時間（SCWT）通常在2μs 到 3μs之間 。

能量沖擊：在800V母線電壓下，540A模塊的短路電流可能瞬間達到3000A以上。此時模塊承受的瞬時功率高達800V×3000A=2.4MW。這種能量注入會導致晶格溫度在微秒級時間內急劇上升。

關斷困境：如果在短路發生后迅速硬關斷（Hard Turn-Off），巨大的di/dt（例如5kA/μs）疊加在哪怕僅20nH的回路電感上，也會產生100V的電壓尖峰。疊加800V母線電壓，極易突破1200V的擊穿電壓，導致雪崩失效。

因此，驅動電路必須在極短的時間內（<3μs）做出反應，且必須溫柔地關斷以避免過壓。這正是2LTO技術的用武之地。

4. 2LTO（兩級關斷）技術的原理與優勢

為了解決“既要關得快，又要關得穩”的矛盾，2LTO技術應運而生，并逐漸成為大功率SiC驅動的標配。

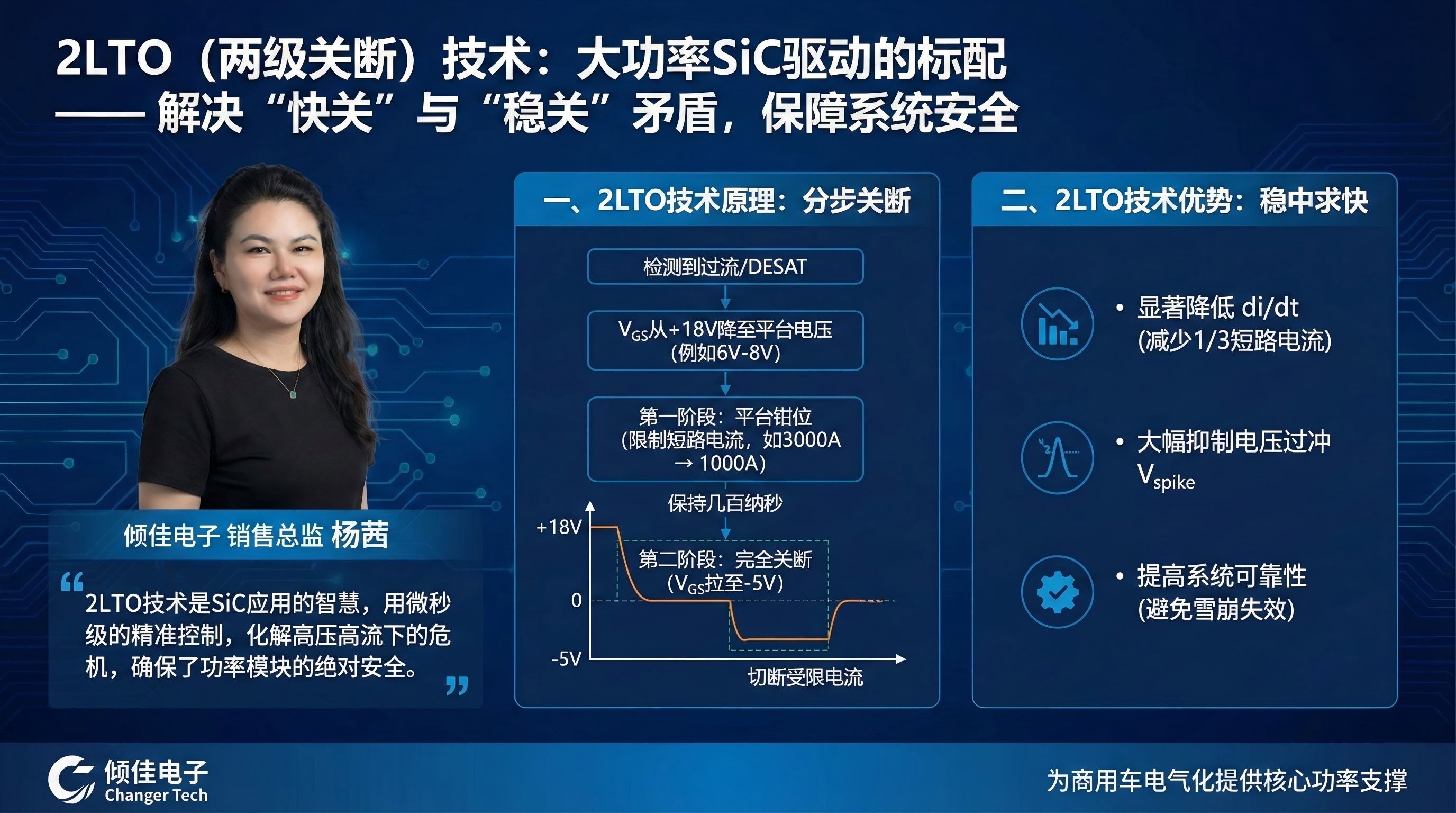

4.1 技術原理

與傳統的軟關斷（STO）不同，2LTO將關斷過程分解為兩個受控階段 ：

第一階段（平臺鉗位） ：當檢測到過流或去飽和（DESAT）信號時，驅動器不立即將柵極電壓（VGS?）拉到負壓（VEE?），而是迅速將其降至一個中間平臺電壓（例如6V-8V）。根據MOSFET的轉移特性曲線，降低VGS?會立限制溝道飽和電流。例如，將VGS?從18V降至7V，可能將短路電流從3000A瞬間限制到1000A。

中間延時（2LTO?） ：保持在平臺電壓一段時間（通常幾百納秒）。在此期間，電流被“扼制”在較低水平，芯片內部的能量積累速度減緩，同時給系統一個穩定過渡的窗口。

第二階段（完全關斷） ：延時結束后，驅動器將VGS?拉至VEE?（如-5V），徹底關斷器件。此時，由于只需要切斷已經被限制后的電流（1000A），產生的di/dt和電壓過沖顯著降低。

4.2 2LTO vs. 軟關斷（STO）

下表詳細對比了兩種保護策略在BMF540R12MZA3應用中的差異：

特性維度	軟關斷 (STO)	兩級關斷 (2LTO)	2LTO對商用車的價值
工作機制	觸發故障后，切換到高阻抗路徑或恒定小電流（如150mA）緩慢放電柵極 。	觸發故障后，瞬間將VGS?拉低至中間電平，鉗制電流后再關斷 。	2LTO是主動控制，STO是被動延緩。
短路電流控制	在漫長的放電過程中，短路電流維持在峰值較長時間，能量累積巨大。	立即降低電流。在關斷動作開始的瞬間就大幅降低了芯片的熱應力。	防止SiC芯片因熱失控而損壞，提高極限工況生存率。
電壓過沖 (VDS,peak?)	依靠極慢的關斷速度來降低di/dt，以犧牲熱安全性為代價換取電壓安全。	從低電流水平關斷。即使關斷速度較快，由于ΔI變小，過沖依然很低。	允許使用更緊湊、雜散電感稍大的母排設計，降低機械設計難度。
配置靈活性	通常僅能調節軟關斷電阻或電流。	可獨立調節平臺電壓、持續時間及最終關斷速度。	可針對不同車型（重卡vs大巴）的電機電感特性進行軟件調優。
正常工況影響	為了防止誤觸發后的過壓，設計師往往不敢使用過小的關斷電阻，增加了正常開關損耗。	故障保護由2LTO兜底，正常開關可使用極小的Rg?以追求極致效率。	提升續航里程。直接降低逆變器損耗，提升系統效率1-2%。

核心結論：對于BMF540R12MZA3這種高電流密度的SiC模塊，STO往往需要在“燒芯片（熱失效）”和“炸管子（過壓失效）”之間做艱難的妥協。而2LTO通過解耦電流限制與關斷動作，打破了這一僵局，是高性能商用車電驅的必然選擇。

5. 主流驅動方案對比分析

在明確了2LTO的必要性后，我們需要評估市場上的主流驅動IC方案，看它們是否能充分釋放BMF540的潛力。

5.1 NXP GD3160：汽車功能安全的標桿

NXP GD3160是專為車載牽引逆變器設計的ASIL-D級隔離驅動器。

2LTO實現：支持原生可編程2LTO。用戶可以通過SPI接口精確配置2LTO的平臺電壓（VGP?）和持續時間 。這意味著工程師可以針對BMF540的具體批次特性進行微調。

分段驅動（Segmented Drive） ：除了故障保護，GD3160還支持正常開關過程中的分段驅動，進一步優化EMI和開關損耗 。

評價：是BMF540的高端“黃金搭檔”，適合對安全性要求極高的礦卡和自動駕駛重卡。

5.2 Texas Instruments UCC5881-Q1：數字控制的集大成者

TI的UCC5881-Q1代表了驅動IC的數字化趨勢。

2LTO實現：同樣支持原生SPI可編程2LTO和STO，且具有極高的配置自由度。其獨特的“實時可變驅動強度”功能允許MCU根據車輛負載（如空載vs滿載爬坡）動態調整驅動電流，優化全工況效率 。

集成度：內置10-bit ADC，可直接監測模塊溫度和母線電壓，減少了外圍采樣電路，有利于降低系統BOM成本 。

評價：功能極其強大，適合追求極致能效優化和系統集成度的物流車隊。

5.3 Infineon 1ED38xx (X3 Digital)：生態系統的協同者

作為SiC模塊巨頭，英飛凌的驅動器設計深受其模塊應用經驗影響。

2LTO實現：X3 Digital系列通過I2C總線配置2LTO參數。其設計重點在于與自家EconoDUAL及EasyPACK模塊的配合，但也完全兼容BMF540的標準ED3封裝 19。

狀態監測：提供豐富的健康監測（Health Monitoring）數據，有助于實現預測性維護。

評價：工業與汽車跨界能力強，I2C接口對于習慣使用該協議的BMS或VCU系統更友好。

5.4 基本半導體ASIC：高性價比的本土方案

作為與BMF540同源的驅動芯片，基本半導體ASiC在成本和供貨保障上具有優勢。

保護機制：基本半導體ASiC集成了有源米勒鉗位（1A）和DESAT保護。其故障響應機制為軟關斷（STO）

2LTO缺失：文檔中未提及2LTO功能。這意味著在驅動540A大電流模塊時，僅靠恒流放電可能無法在極短時間內將電流限制在安全水平，或者為了安全必須設置極長的關斷時間，增加了熱風險。

評價：對于中低功率應用（如輔助電機驅動）是絕佳選擇。但作為主驅驅動BMF540時，缺乏2LTO使其在極端短路保護能力上略遜于國際一線競品。建議在系統設計時配合更保守的母線電壓裕量或外部輔助電路使用。

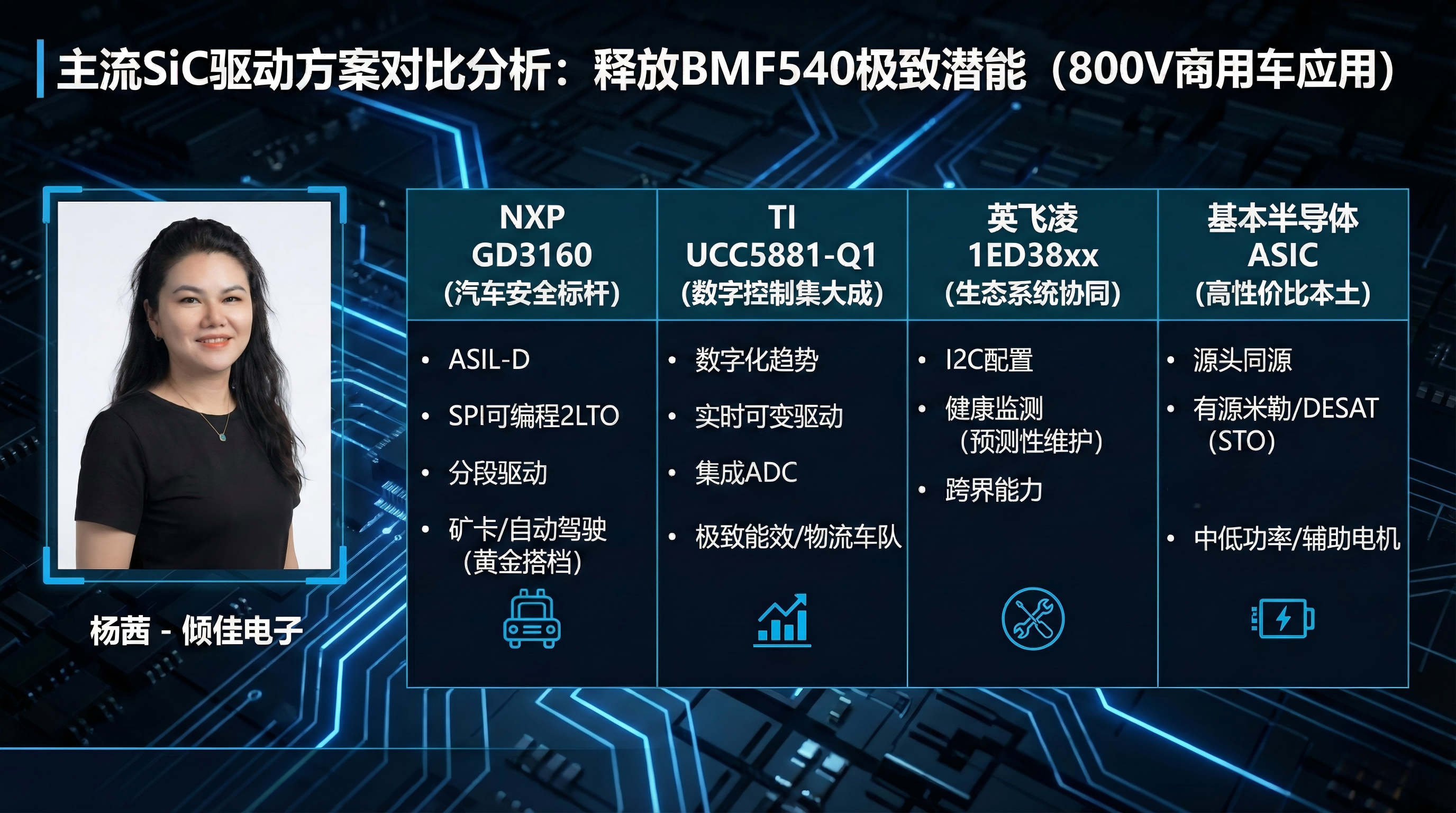

驅動方案對比總結表：

特性	NXP GD3160	TI UCC5881-Q1	英飛凌 1ED38xx	基本半導體 ASIC
2LTO支持	原生 (SPI可配)	原生 (SPI可配)	原生 (I2C可配)	無 (僅STO)
保護響應	極快 (<2μs)	極快 (<2μs)	極快	中等 (受限于STO)
配置接口	SPI	SPI	I2C	硬件電阻
輔助功能	分段驅動, ASIL-D	實時變驅, ADC	狀態監測	米勒鉗位
BMF540適配度	完美 (旗艦級)	完美 (旗艦級)	完美 (旗艦級)	良好 (經濟型)

6. BMF540R12MZA3 + 2LTO 方案的商業價值分析

將國產高性能SiC模塊與先進保護技術結合，將為商用車產業鏈帶來顯著的商業價值。

6.1 提升車輛全生命周期價值（TCO）

節能增效：通過2LTO技術兜底，工程師敢于將BMF540的正常開關速度調得更快（減小Rg,off?），從而大幅降低開關損耗。對于年運行20萬公里的干線物流重卡，逆變器效率提升1%意味著每年可節省約3000-5000度電 ，顯著縮短了電動重卡的投資回報期。

資產保值：更低的熱應力和更完善的保護機制意味著逆變器壽命的延長，提升了二手車的殘值。

6.2 降低因故障導致的運營風險

礦區場景：在偏遠礦區，車輛故障意味著停產。BMF540配合2LTO驅動，能夠抵抗電機繞組絕緣老化引起的間歇性短路或電磁干擾導致的誤導通，將“炸機”風險降至最低。這種高可靠性直接轉化為礦山的運營效率（OEE） 。

物流場景：對于準時制（JIT）物流，車輛拋錨會導致違約金賠償。SiC系統的高可靠性是物流企業選車的重要考量。

6.3 供應鏈自主可控與“中國速度”

國產替代的最后拼圖：基本半導體的BMF540模塊解決了功率器件的“卡脖子”問題。如果在驅動層面仍完全依賴進口芯片，供應鏈依然脆弱。

商業機會：雖然目前的國產驅動IC暫不支持2LTO，但這恰恰指明了國產芯片的迭代方向。若國產驅動IC能開發出帶SPI配置和2LTO功能的下一代驅動芯片，將形成“模塊+驅動”的Turn-key（交鑰匙）解決方案，這將極大地降低國內商用車企的開發門檻，加速產品上市時間。

7. 結論與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

BMF540R12MZA3是一款具備世界級參數的SiC模塊，其低內阻和高散熱封裝使其成為重型商用車電動化的理想心臟。然而，好馬需配好鞍。為了駕馭其強大的電流能力并規避SiC特有的短路風險，傳統的軟關斷（STO）保護已顯捉襟見肘。

結論：

技術層面：在重載商用車主驅應用中，必須采用2LTO技術來平衡短路保護速度與電壓過沖。僅依靠STO可能會迫使系統降額使用，浪費SiC的性能。

選型建議：對于追求極致性能和可靠性的旗艦車型，建議目前將BMF540與NXP GD3160或TI UCC5881-Q1搭配使用，利用其原生2LTO功能實現最佳保護。

通過“高性能SiC模塊 + 智能2LTO驅動”的黃金組合，中國商用車產業不僅能實現核心零部件的自主可控，更能通過技術創新定義全球重卡電動化的新標準。
