從微積分的視角結構功率電子：碳化硅（SiC）技術的數學原理與工程價值解析報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 引言：掌握變化的藝術

在當今電力電子技術的飛速變革中，我們正處于一場從傳統硅（Si）基器件向?qū)捊麕О雽?dǎo)體（Wide Bandgap, WBG）——特別是碳化硅（SiC）——轉型的深刻革命中。這場革命的驅動力通常被描述為“更高的效率”、“更快的開關速度”和“更高的功率密度”。然而，這些工程術語背后隱藏著一套更為基礎、更為深刻的數學邏輯：微積分（Calculus） 。

電力電子工程在本質上是一門關于控制能量流動的學科，而能量的流動在時間維度上表現為變化與累積。微積分，作為描述變化率（微分）和累積量（積分）的數學語言，構成了理解、設計和優化現代電力電子系統的基石。當我們談?wù)揝iC器件的優越性時，我們實際上是在談?wù)撍绾胃淖兞穗娐分械奈⒎址匠滔禂?shù)，以及它如何通過極端的物理屬性重新定義了積分的結果。

傾佳電子楊茜為專業人士提供一份詳盡的分析，通過通俗易懂的類比闡釋微積分的核心概念，并將其深入映射到電力電子的物理現象中。更為關鍵的是，我們將結合基本半導體（BASiC Semiconductor）的最新SiC功率模塊技術文檔，特別是Pcore?2 ED3系列 BMF540R12MZA3模塊的實測數據，來具體說明微積分如何量化SiC在電力電子應用中的巨大價值。我們將揭示，SiC之所以能夠顛覆行業，正是因為它允許工程師在“微分”的極限邊緣起舞，從而在“積分”的戰場上獲得勝利。

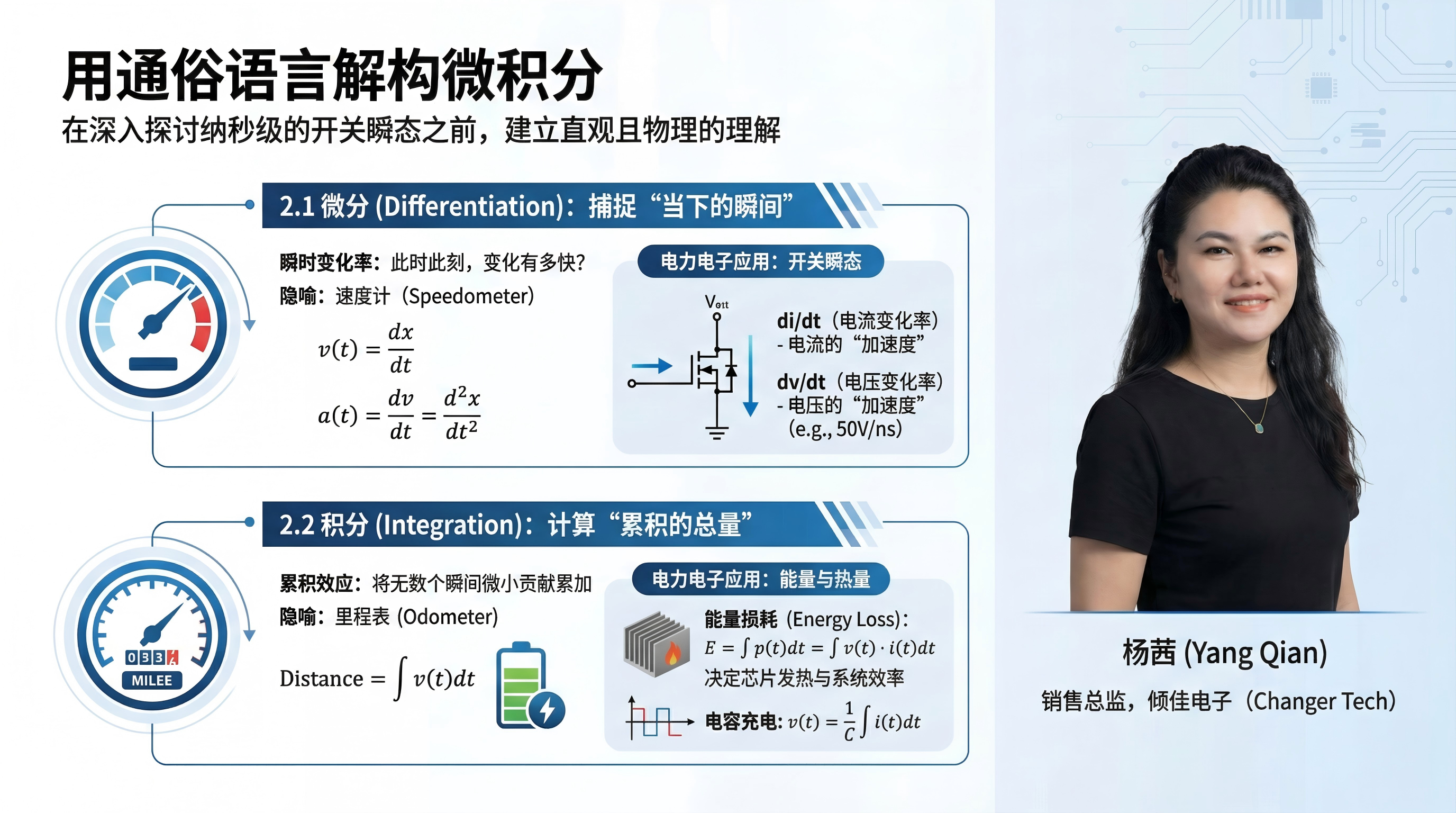

2. 溯源與直覺：用通俗語言解構微積分

在深入探討納秒級的開關瞬態之前，我們必須首先建立對微積分直觀且物理的理解。微積分并非高高在上的抽象符號，而是描述我們周圍世界運動規律的語言。

2.1 微分（Differentiation）：捕捉“當下的瞬間”

微分學關注的是瞬時變化率。它回答了這樣一個問題：“此時此刻，事物變化的有多快？”。

2.1.1 速度計的隱喻

想象您正在駕駛一輛汽車。

位置 ：這是您距離起點的距離。

時間 ：這是旅程經過的時間。

如果您在1小時內行駛了60公里，您的平均速度是60公里/小時。但這并沒有告訴您在旅途中某一特定時刻的狀態——您可能在紅燈前停過，也可能在超車時加速到了100公里/小時。

微分就像是汽車上的速度計。它不關心您過去一小時做了什么，也不關心未來會怎樣，它只關注“現在”。在數學上，我們將時間切分成無窮小的時間段，并觀察在這個極短瞬間內位置的微小變化。速度就是位置對時間的導數（Derivative）：

v(t)=dtdx?如果在這個瞬間您踩下油門，速度開始增加，那么速度的變化率就是加速度。加速度是速度的導數，也就是位置的二階導數：

a(t)=dtdv?=dt2d2x?

在這一類比中，微分讓我們能夠透過宏觀的平均值，洞察系統在每一個瞬間的動態行為 。

2.1.2 電力電子中的微分：dv/dt 與 di/dt

將這個概念移植到電力電子領域，汽車的“位置”變成了電荷（Q）或磁通（Φ） ，而“速度”和“加速度”則對應著我們最關注的兩個物理量：

di/dt（電流變化率） ：這是電流的“加速度”。當一個開關（如MOSFET）閉合時，電流不會瞬間從0跳變到100安培，它必須經歷一個上升的過程。di/dt描述了電流上升或下降的陡峭程度。如果di/dt極高，意味著電流在極短時間內發生了巨大變化，就像汽車瞬間從靜止加速到光速 。

dv/dt（電壓變化率） ：這是電壓的“加速度”。當開關斷開時，兩端的電壓會迅速上升。dv/dt描述了這種電壓跳變的劇烈程度。在SiC器件中，這個值可以達到驚人的50V/ns甚至更高，意味著電壓在十億分之一秒內就能改變50伏特 。

2.2 積分（Integration）：計算“累積的總量”

積分是微分的逆運算。如果說微分是將整體切分為無數個瞬間來研究“變化”，那么積分就是將無數個瞬間的微小貢獻累加起來，以還原“總量” 。

2.2.1 里程表的隱喻

回到汽車的例子。假設您的速度計壞了，但您有一個記錄了每一秒鐘速度數據的日志。您如何知道總共走了多遠？您不能簡單地用“速度 × 時間”，因為速度一直在變。

積分就像是里程表。它的工作原理是將旅程切分成無數個極小的時間片，計算每個時間片內行駛的微小距離（v?dt），然后將這些微小距離全部加起來（求和，符號 ∫），從而得到總距離：

Distance=∫tstart?tend??v(t)dt

這個過程在幾何上表現為計算速度曲線與時間軸所圍成的面積 。

2.2.2 電力電子中的積分：能量與熱量

在電力電子中，積分主要用于計算累積效應，其中最關鍵的是能量損耗（Energy Loss） 。

**瞬時功率（Power）**是電壓與電流的乘積：p(t)=v(t)?i(t)。

但在開關過程中，電壓和電流都在劇烈變化。要計算開關一次產生了多少熱量（能量 E），我們必須對瞬時功率在時間上進行積分：

E=∫0Tsw??p(t)dt=∫0Tsw??v(t)?i(t)dt

這個積分結果（能量，單位焦耳）直接決定了芯片會發多少熱，散熱器需要多大，以及系統的總效率 。

電容充電：電容就像一個水桶，電流就像水流。電容兩端的電壓（水位）是流入電流（水流）在時間上的積分：

v(t)=C1?∫i(t)dt

這告訴我們，電壓是電流歷史的累積 。

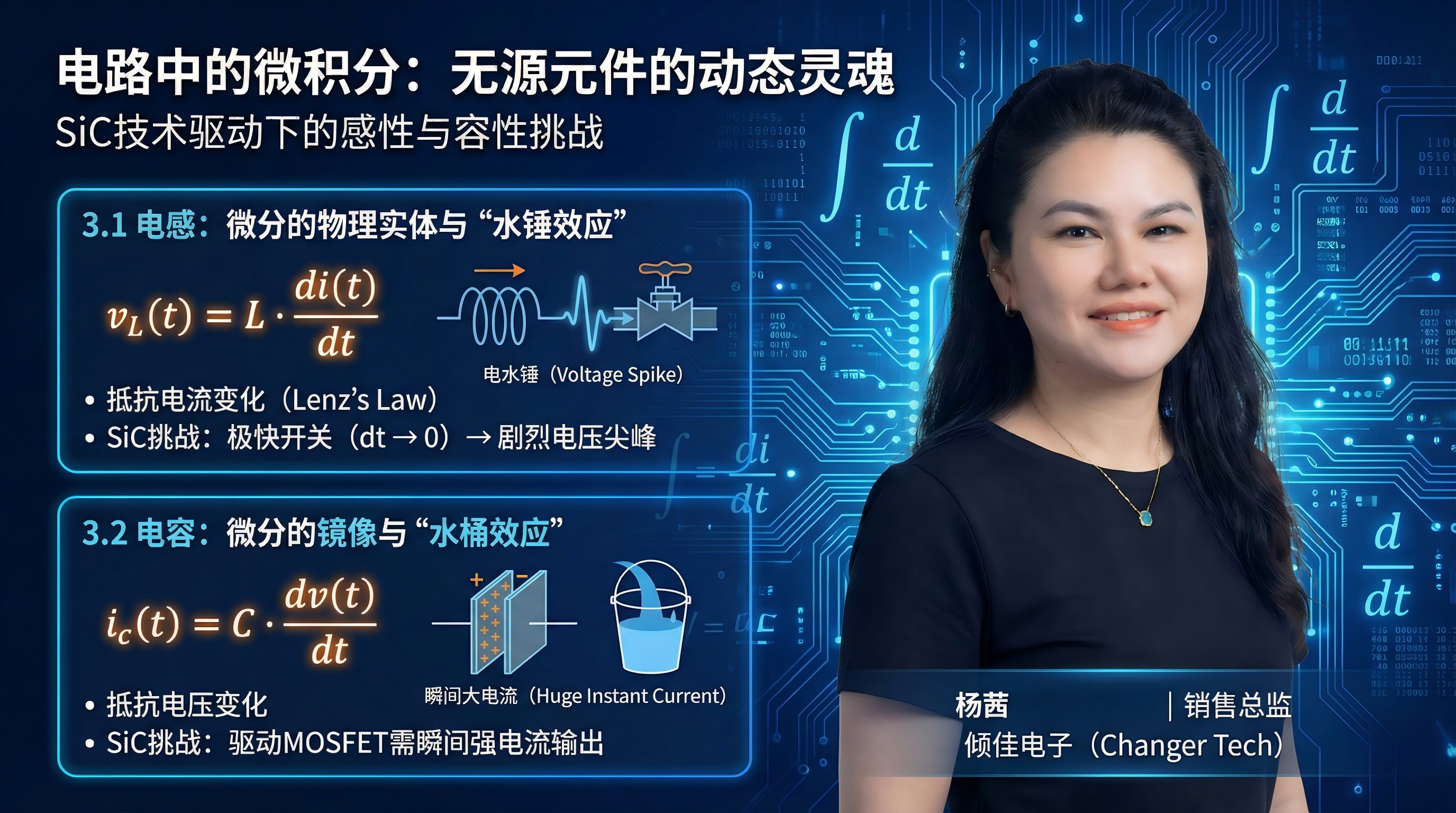

3. 電路中的微積分：無源元件的動態靈魂

要理解SiC為何能帶來革命性的變化，我們必須先理解它所驅動的負載——電感（Inductor）和電容（Capacitor）。這兩個元件是電力電子的靈魂，而它們的物理定義完全構建在微積分之上。

3.1 電感：微分的物理實體與“水錘效應”

電感器（線圈）是電流慣性的體現。它的核心物理方程是：

vL?(t)=L?dtdi(t)?

這個公式是微分概念的直接物理投射 。它揭示了三個深刻的現象：

穩態無壓：如果電流恒定（直流），di/dt=0，則電感兩端電壓為零。電感僅僅是一根導線。

抵抗變化：電感產生的電壓總是試圖對抗電流的變化（楞次定律）。如果你試圖讓電流迅速增加（di/dt 為正且大），電感會產生一個正向電壓來“頂”回去。

電感飛輪與水錘效應（Water Hammer） ：這是最直觀的類比。想象一根長水管中水流正在高速流動（大電流）。如果你突然關上閥門（開關斷開，試圖讓電流瞬間變?yōu)?，即 dt→0），di/dt 將趨向于負無窮大。根據公式，vL? 將趨向于無窮大。在水管中，這會產生巨大的壓力波，震得水管“砰砰”作響，甚至爆裂，這就是水錘效應 。在電路中，這就是感性電壓尖峰（Voltage Spike） 。

SiC的挑戰：SiC器件開關速度極快（dt 極小），這意味著它會制造出極其劇烈的“電水錘”。如果電路中存在寄生電感（Parasitic Inductance），這種尖峰電壓可能會擊穿器件本身。

3.2 電容：微分的鏡像與“水桶效應”

電容器存儲電場能量，它抵抗電壓的變化。其核心方程是：

ic?(t)=C?dtdv(t)?

這個公式告訴我們：

電壓不變則無電流：只有當電壓發生變化時，才有置換電流流過電容 。

瞬間變壓需要無限電流：如果你想讓電容兩端的電壓瞬間跳變（dv/dt→∞），你需要提供無窮大的電流沖擊。

應用意義：在驅動MOSFET時，柵極（Gate）本質上就是一個電容。要讓MOSFET瞬間導通（電壓從0V跳變到18V），驅動電路必須提供巨大的瞬時電流（ig?）。SiC MOSFET希望開關極快（高 dv/dt），這就要求驅動器必須具備極強的電流輸出能力 。

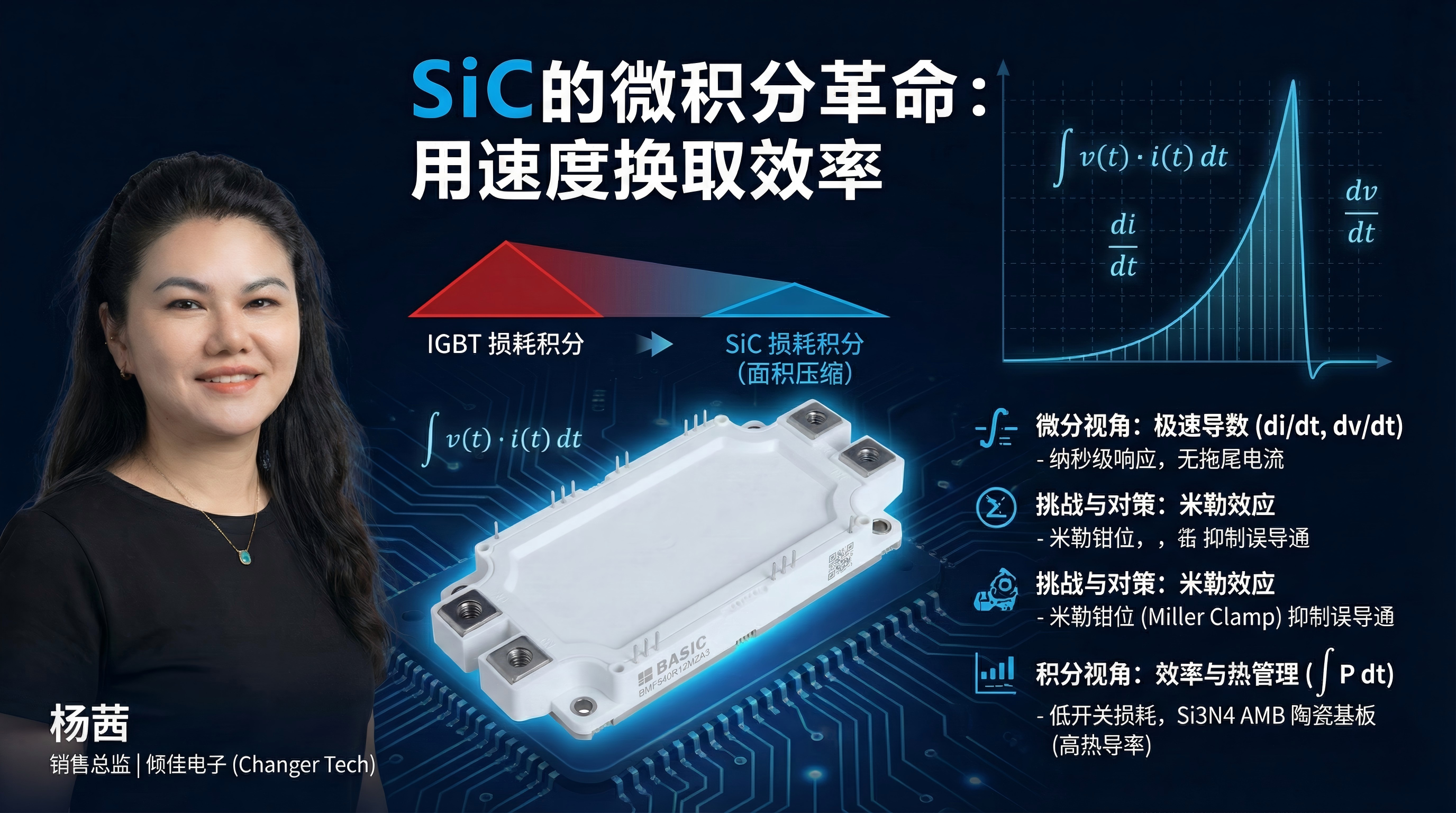

4. 碳化硅（SiC）的微積分革命：用速度換取效率

理解了上述微積分原理后，我們就能從本質上洞察SiC相對于Si（硅）IGBT的優勢。SiC的材料特性（3倍帶隙寬度、10倍擊穿場強、3倍熱導率 25）允許它承受極端的微分值（di/dt 和 dv/dt），從而極大地壓縮了積分值（能量損耗）。

4.1 微分視角：挑戰物理極限的變化率

在電力電子開關過程中，時間就是損耗。開關從“關”（高電壓、零電流）過渡到“開”（零電壓、大電流）的過程，就是電壓和電流波形重疊的過程。這個重疊區產生的功率損耗是巨大的。

4.1.1 極速的導數

SiC MOSFET是單極性器件，沒有IGBT那樣的少子拖尾效應（Tail Current）。這使得它可以以驚人的速度切斷電流。

Si IGBT：在關斷時，電流會先下降，然后進入一個緩慢的拖尾階段。這意味著 di/dt 在后期變小，整個關斷過程被拉長 。

SiC MOSFET：根據基本半導體（BASiC）的BMF540R12MZA3數據表，該模塊專為“高速開關”設計 。其電流可以像懸崖一樣瞬間跌落。這意味著SiC能實現極高的 di/dt 和 dv/dt。

實測數據支撐：在BMF540R12MZA3的測試條件中，我們可以看到它在處理540A大電流時，依然保持納秒級的響應速度。數據表顯示其總柵極電荷（QG?）僅為 1320 nC 。相比之下，同等級的IGBT柵極電荷通常要大得多。根據微分公式 ig?=dQ/dt，較小的 QG? 意味著在相同的驅動電流下，SiC可以獲得更大的電壓變化率（dv/dt），從而更快完成開關動作。

4.1.2 高 dv/dt 的雙刃劍：米勒效應與驅動挑戰

然而，微積分是公平的。高 dv/dt 雖然減少了損耗，卻帶來了**米勒效應（Miller Effect）**的巨大風險。

物理機制：MOSFET的漏極（D）和柵極（G）之間存在寄生電容 Crss?（或 Cgd?）。當半橋中的一個管子快速關斷，另一個管子電壓迅速上升時，這個巨大的 dvDS?/dt 會通過 Crss? 產生一個位移電流：

iMiller?=Crss??dtdvDS??

風險：這個電流流經柵極電阻，會抬高柵極電壓。如果電壓超過閾值電壓（VGS(th)?），器件就會誤導通，導致炸機 。

BASiC的技術應對：

參數層面：在BASiC_ED3 SiC MOSFET半橋模塊文檔中，實測數據顯示BMF540R12MZA3的閾值電壓 VGS(th)? 在175°C高溫下會降低到約 1.85V 。這意味著高溫下它對 dv/dt 更敏感，更容易誤導通。

硬件層面：為了對抗微積分公式中的 C?dv/dt 電流，BASiC在驅動方案介紹中明確指出了**“驅動SiC MOSFET使用米勒鉗位功能的必要性”** 。米勒鉗位（Miller Clamp）電路在關斷期間提供一個極低阻抗的通路，將干擾電流直接泄放到地，防止柵極電壓抬升。這是一個利用電路設計對抗微積分負面效應的經典案例。

4.2 積分視角：重新定義效率的算術

如果我們用積分的眼光看世界，所有的開關損耗（Eon?,Eoff?）都只是功率曲線下的面積。

4.2.1 面積的壓縮

開關損耗的定義是電壓與電流乘積的時間積分：

Esw?=∫0tsw??v(t)?i(t)dt

由于SiC MOSFET具備極高的微分能力（di/dt 和 dv/dt 很大），它能將積分的上限 tsw?（開關時間）壓縮到極小。

面積對比：想象一個底邊很寬的三角形（IGBT損耗）和一個底邊極窄的三角形（SiC損耗）。即使高度（電壓x電流）相同，底邊窄的三角形面積（能量損耗）也小得多。

BASiC實測數據：BMF540R12MZA3的數據表顯示，在175°C下，其開通損耗 Eon? 約為 15.2 mJ，關斷損耗 Eoff? 約為 11.1 mJ 。對于一個1200V/540A級別的器件來說，這數值顯著低于同規格的硅基IGBT，后者通常因為嚴重的拖尾電流導致關斷積分面積巨大。

反向恢復電荷（Qrr?）的積分優勢：二極管的反向恢復電荷是反向電流對時間的積分：Qrr?=∫irr?dt。SiC MOSFET體二極管的 Qrr? 極小。數據表顯示BMF540R12MZA3的 Qrr? 僅為 2.7 μC（25°C）。相比之下，Si快恢復二極管的 Qrr? 可能是其數倍甚至數十倍。更小的 ∫irr?dt 意味著在開通瞬間，對管需要承擔的額外電流沖擊更小，從而進一步降低了系統的總積分損耗。

4.2.2 積分與熱管理

熱量的產生是功率損耗的積分，而溫度的上升則是熱量在熱阻抗上的累積效果。

熱積分：ΔT=∫Ploss??Zth?dt。

材料支撐：BASiC的ED3模塊采用了氮化硅（Si3?N4?）AMB陶瓷基板 。這種材料不僅熱導率高（90 W/mK），更重要的是其抗彎強度高（700 MPa），能承受因SiC極速開關產生的高頻熱沖擊循環。這保證了在劇烈的功率積分波動下，模塊內部結構不會因熱應力積累而分層或失效 。

5. 深度數據分析：BASiC模塊參數背后的微積分邏輯

為了更具體地說明微積分的價值，我們對BASiC BMF540R12MZA3的關鍵參數進行深入的數學解構。以下表格展示了數據表中的靜態數字如何通過微積分關系轉化為動態性能。

5.1 驅動設計的微積分挑戰

文檔中提到的推薦柵極電壓為 +18V / -5V 。

+18V：為了盡可能降低導通電阻 RDS(on)?。由于 RDS(on)? 越小，導通損耗（P=I2R）的積分也就越小。

-5V：這是一個純粹為了應對微分效應的設計。在關斷時刻，為了抵抗由 Crss??dv/dt 產生的正向電壓毛刺，我們需要一個負電壓基準，為“誤導通”提供更大的安全裕量。如果沒有這個負壓，高 dv/dt 產生的微分電流極易使柵極電壓突破1.85V的低閾值。

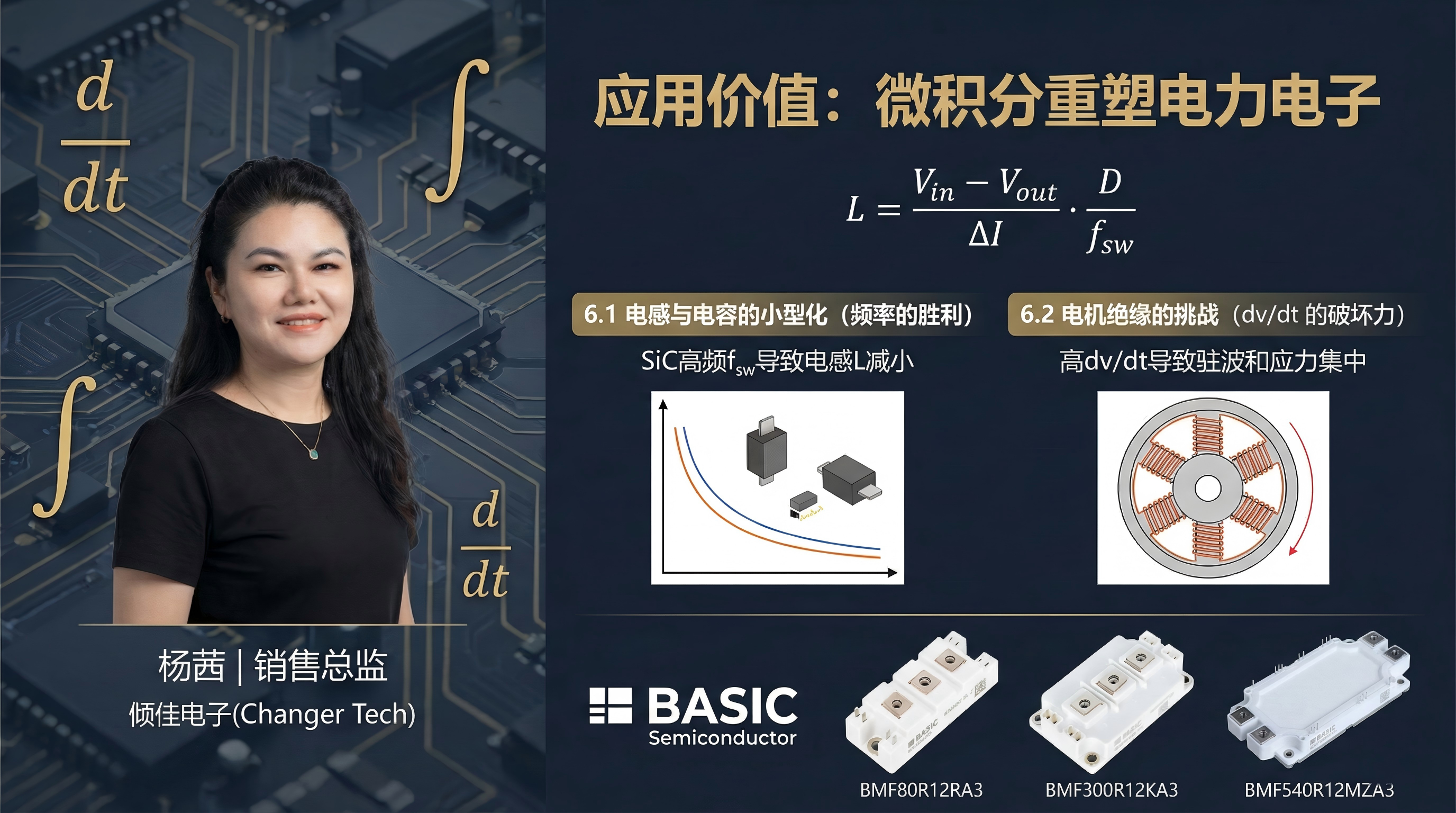

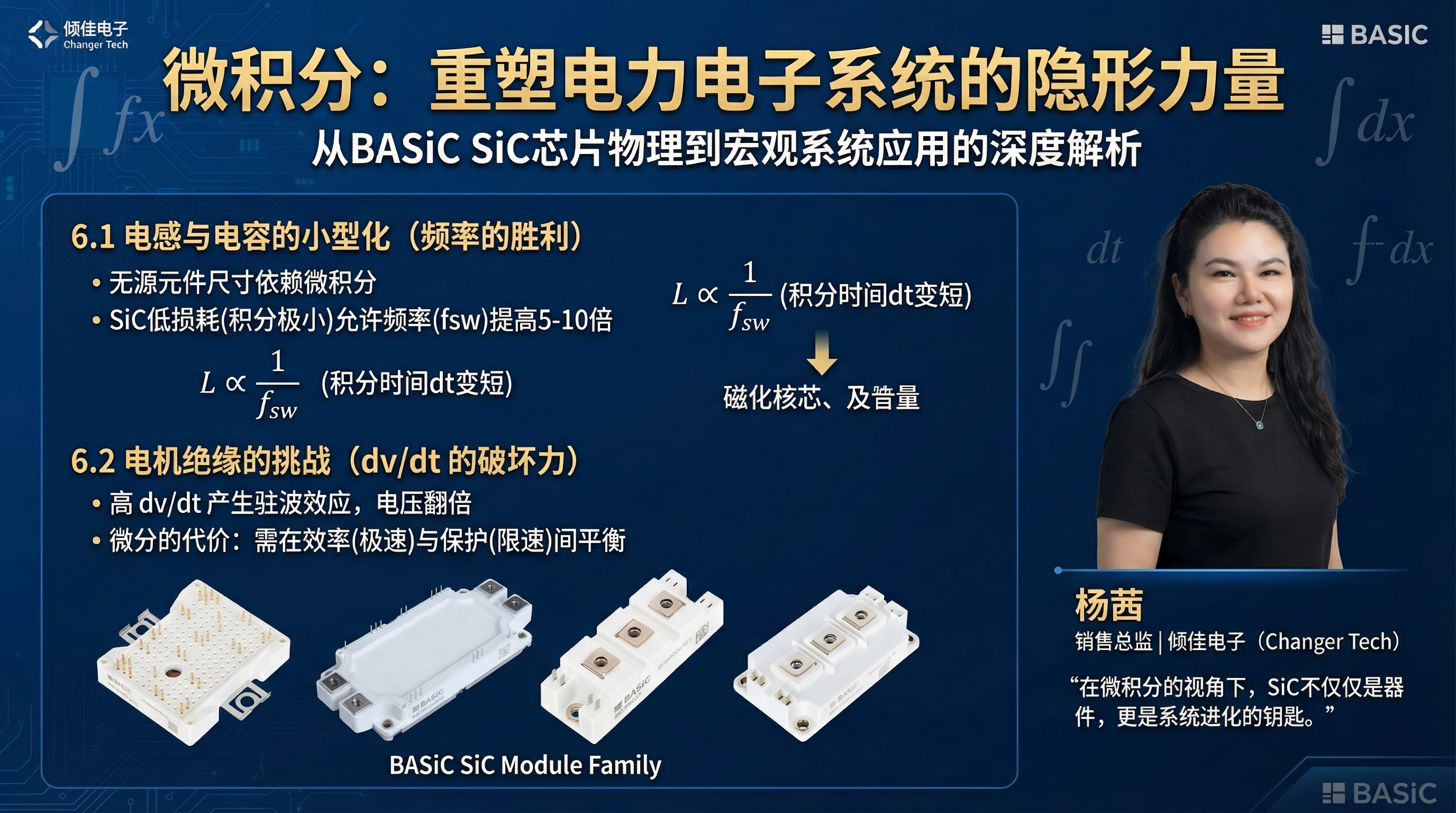

6. 應用價值：微積分如何重塑電力電子系統

將視線拉高，從微觀的芯片物理來到宏觀的系統應用，微積分的影響力被進一步放大。

6.1 電感與電容的小型化（頻率的勝利）

所有的無源元件尺寸計算都依賴于微積分。

電感體積：電感器的大小通常由其存儲的能量（∫vdt）決定。在降壓變換器（Buck Converter）中，電感電流紋波 ΔI 由下式?jīng)Q定：

L=ΔIVin??Vout???fsw?D?

這里，1/fsw? 就是積分時間 dt。SiC器件因為損耗（積分）極小，允許我們將開關頻率 fsw? 提高5-10倍。根據公式，當 fsw? 增大，所需電感 L 成比例減小 。這意味著更小的磁芯、更少的銅線、更輕的重量。這就是為什么SiC充電樁比傳統硅基充電樁體積小得多的數學原因。

6.2 電機絕緣的挑戰（dv/dt 的破壞力）

在電機驅動應用中，SiC帶來的高 dv/dt 并非全無代價。

絕緣應力：電機繞組的絕緣層承受的不是電壓本身，而是電壓的空間分布。高 dv/dt 脈沖會在長電纜上產生反射波，導致電機端電壓翻倍（駐波效應）。更嚴重的是，高 dv/dt 會導致電壓在繞組的首匝線圈上極度集中。這種應力集中的本質是分布電容對高頻分量的低阻抗特性（Zc?=1/(jωC)）。

微分的代價：雖然SiC通過減小積分（損耗）提高了效率，但其過高的微分（dv/dt）可能在短時間內擊穿電機絕緣 。因此，在應用BASiC的SiC模塊時，工程師必須在“追求極速以降低損耗”和“限制速度以保護電機”之間尋找微積分的平衡點，有時甚至需要增加dv/dt濾波器。

7. 結論：數學、物理與工程的統一

通過對微積分概念的通俗闡釋及其在電力電子中的深度映射，我們可以得出以下核心結論：

微分是SiC的能力：SiC材料的本質優勢在于它允許電子系統以極高的速率（di/dt 和 dv/dt）改變狀態。這就像一輛能在瞬間完成百公里加速的賽車，極大地縮短了狀態切換的“死區時間”。

積分是SiC的價值：正是因為微分值極大，狀態切換極快，導致功率波形在時間軸上的積分（能量損耗）被急劇壓縮。BASiC BMF540R12MZA3模塊僅11.1 mJ的關斷損耗就是這一數學事實的物理證明。這種積分值的減少直接轉化為了系統效率的提升和散熱需求的降低。

工程是平衡的藝術：微積分也揭示了風險。高微分帶來了高EMI、高電壓尖峰和誤導通風險。基本半導體在模塊設計中采用低感封裝、推薦米勒鉗位驅動方案、以及優化二極管反向恢復特性，實際上都是在工程層面應對高階微分項帶來的副作用，以確保用戶能安全地享受到低積分項（高效率）帶來的紅利。

綜上所述，微積分不僅是書本上的公式，它是理解SiC功率器件運行機理的鑰匙。對于電力電子工程師而言，掌握這一數學工具，不僅能看懂數據表中的納秒與毫焦，更能深刻理解為何碳化硅技術能成為推動固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器的核心引擎。
