基本半導體推出1200V工業級碳化硅MOSFET半橋模塊Pcore2 ED3系列，采用新一代碳化硅芯片技術，結合高性能Si3N4AMB基板與銅基板封裝，在提升功率密度的同時顯著增強產品可靠性。

針對光伏、儲能及工業電機驅動等應用，該模塊具備低導通電阻與低開關損耗特性，支持更高開關頻率。通過與同電壓等級IGBT模塊的仿真對比可見，ED3系列模塊在效率與散熱表現上優勢明顯，有助于系統實現更高功率密度與更低散熱成本。此外，基本半導體可提供與該模塊配套的即插即用驅動板整體解決方案，助力客戶實現快速集成與高效開發。

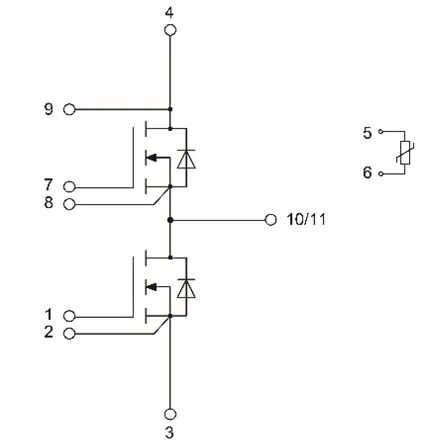

產品拓撲

產品特點

基本半導體第三代碳化硅MOSFET芯片技術，性能更優

低導通電阻，高溫下RDS(on)表現優異

低開關損耗，提高開關頻率，功率密度提升

高性能Si3N4AMB和高溫焊料引入，提高產品可靠性

高可靠性和高功率密度

銅基板散熱

應用領域

儲能系統

固態變壓器SST

光伏逆變器

牽引輔助變流器

電機驅動

產品列表

一、產品性能實測數據（BMF540R12MZA3）

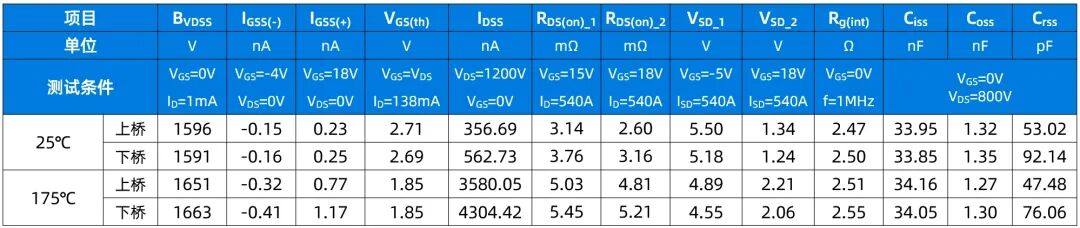

1. 靜態參數測試

2. 動態參數測試

2.1 參數平臺

2.2 動態測試參數對比

開關波形 (ID=270A)

開關波形 (ID=540A)

二、SiC MOSFET模塊與IGBT模塊對比

兩類模塊在兩電平逆變應用中的對比

使用PLECS軟件建模。

紅框為溫度和損耗監控MOSFET和IGBT的位置，其余開關位置結果完全相同，不作展示。

仿真的工況及條件

仿真80℃散熱器溫度下，三款模塊在此應用工況中的損耗、結溫和整機效率。

應用為電機驅動或并網逆變器。

仿真任務—固定出力仿結溫

仿真80℃散熱器溫度下，母線電壓800V、輸出相電流400Arms應用工況下的損耗、結溫和整機效率。

輸出有功功率=400A*350V*3*cosφ=378kW

效率（%）=輸出有功功率/（輸出有功功率+器件總損耗功率）=378kW/(378+0.38641*6)kW=99.38%

SiC MOSFET與IGBT兩者效率差意味著什么？

100%-99.38%=0.62%

100%-98.79%=1.21%

兩者發出的熱量相差一倍，散熱系統能節省很多成本和體積，使用SiC MOSFET更節能。

8kHz 400Arms T1工況仿真結果——波形

BMF540R12MZA3(1200V 540A)

F*** (1200V 800A)

I*** (1200V 900A)

三、SiC MOSFET與IGBT在buck拓撲應用中的仿真數據

SiC MOSFET模塊與IGBT模塊在buck拓撲中的應用對比

使用PLECS軟件建模。

紅框為溫度和損耗監控MOSFET和IGBT的位置，其余開關位置結果完全相同，不作展示。

仿真的工況及條件

仿真80℃散熱器溫度下，三款模塊分別在此應用工況中的損耗、結溫和整機效率。

應用為Buck拓撲，電壓從800V降到300V。

仿真任務1--固定出力仿結溫

仿真80℃散熱器溫度下，輸入電壓800V、輸出電流350A應用工況下的損耗、結溫和整機效率。

輸出功率=350A*300V=105kW

效率（%）=輸出功率/（輸出功率+器件總損耗功率）=105kW/(105+0.43145)kW=99.58%

2.5kHz T1仿真結果--波形

BMF540R12MZA3 (1200V 540A)

F*** (1200V 800A)

I*** (1200V 900A)

仿真任務2--固定出力仿結溫

80℃散熱器溫度與約束結溫Tj≤175℃情況下，仿真計算模塊的輸出電流。

仿真任務3--開關頻率和輸出電流的關系

仿真Buck拓撲，輸入電壓800V，輸出電壓300V，80℃散熱器溫度，在限制結溫Tj≤175℃情況下（上管或下管；MOSFET，IGBT或二極管）三款模塊開關頻率和輸出電流的關系。

四、ED3模塊與驅動板整體解決方案

ED3 SiC MOSFET驅動板即插即用解決方案1

ED3 SiC MOSFET驅動板即插即用解決方案2
