相信我們經常看到測試所說到，某某顯卡使用了豪華的幾相供電，每相采用了多少個容量的多少電壓的電容，多少針腳的MOS管，什么材質的電感等等。看著感覺超好，就是不知道有什么用的，其實每一個原件在顯卡之中的用途都非常重要，下邊就一個一個的細說他們在電路中的作用。

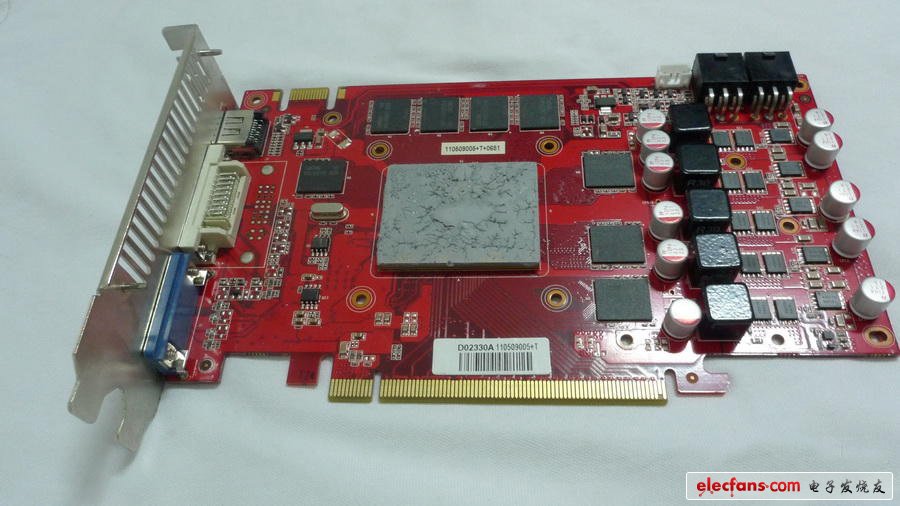

　　下邊是一塊Geforce GTX560關羽版，光從表面上看，似乎真的看不出其所以然，但原件布置很有規律，電容一列，MOS管三列，電感一列，又有一列電感。看著非常有規律性。而顯存顆粒圍繞核心布置，合共8個顯存整整有序。

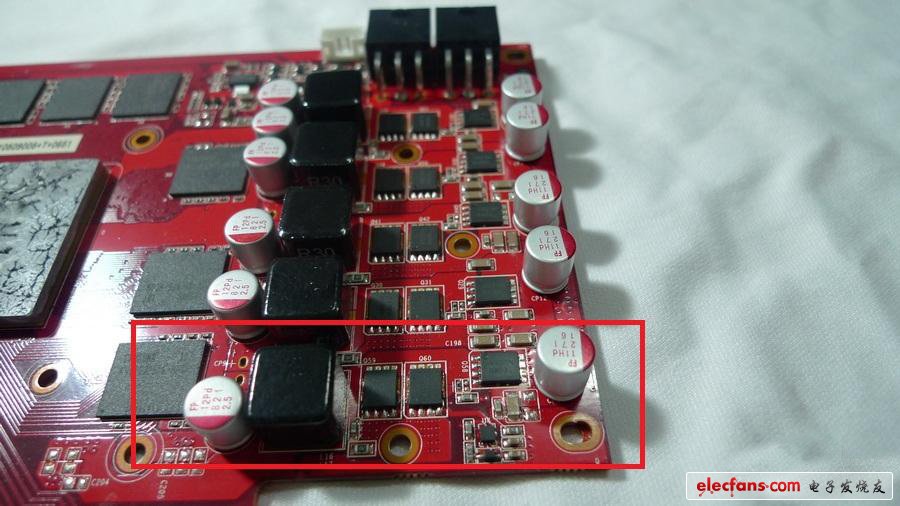

　　再仔細觀察一下其中的規律，會發現，若干個電容，電感，MOS管會組成一行。而其余的五行是相類似的，其實這就像一個配方，幾個元件搭配使用即可組合成所需要的功能，而這每一組由兩個電容，三個mos管，一個電感所組成的供電部分，稱之為一相完整的供電。其組成可提供一路完整的電路輸出。

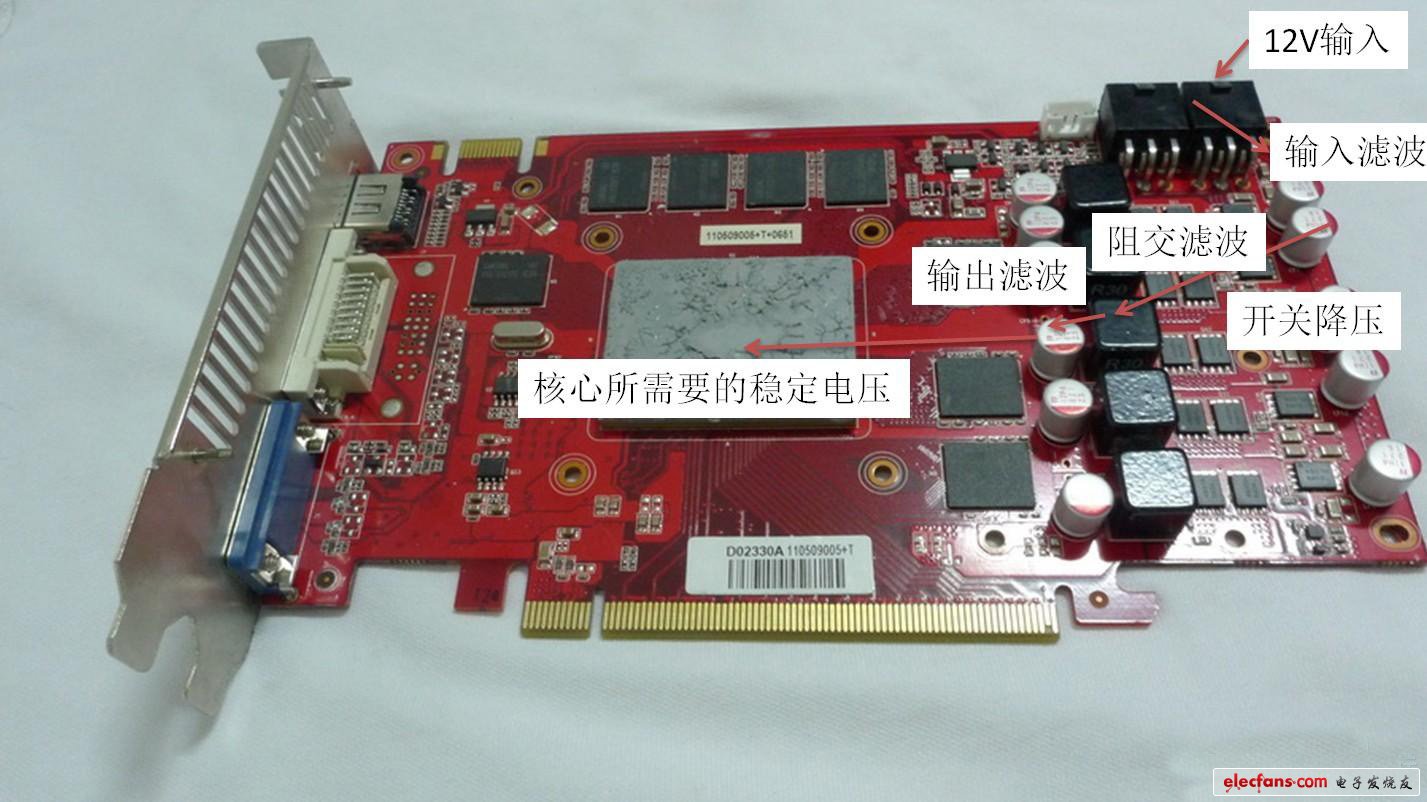

　　為了更加的容易明白，我畫了一副電壓流經的圖，首先電壓從兩個入口進入，然后到達輸入濾波，再進入pwm和開關組成的控制電路降低電壓。再到電感，再到輸出濾波，然后直達核心。
