優勢和特點

• 能夠將電路板安全地插入帶電背板或拔出
• 控制電源電壓范圍：3.15 V至16.5 V
• 精密電流檢測放大器
• 精密電壓輸入
• 12位ADC用于電流和電壓回讀
• 為外部N-溝道FET提供電荷泵柵極驅動
• I²C 快速模式兼容接口（最大400 kHz）
• 可調模擬電流限值，帶斷路器
• ±3% 精確熱插拔電流限值
• 快速響應限制峰值故障電流
• 電流故障時自動重試或自鎖
• 可通過TIMER引腳編程設置熱插拔時序
• 高電平有效ON引腳
• 2 個地址引腳允許16個器件共用同一總線
• 10引腳MSOP封裝

產品詳情

內部電流檢測放大器通過VCC引腳和SENSE引腳，可檢測電源路徑中檢測電阻上的電壓。

ADM1176通過GATE引腳控制電源路徑中一個外部N-溝道FET的柵極電壓，從而限制流經該檢測電阻的電流。檢測電壓（因而涌入電流）保持在最大預設值以下。

ADM1176限制最大電流流經該FET的時間，進而保護外部FET。這一電流限制周期通過選擇TIMER引腳上連接的電容來設置。此外，該器件還能防范熱插拔完成時可能會發生的過流情況。當發生短路時，檢測電阻中的電流超過過流跳閘閾值，FET將立即拉低GATE引腳而切斷。

12位ADC可以測量檢測電阻中的電流以及VCC引腳上的電源電壓。利用工業標準I²C 接口，控制器可以從ADC讀取電流和電壓數據。測量可以通過I²C 指令啟動?；蛘撸珹DC也可以連續運行，用戶可以在需要的任何時候讀取最新轉換數據。根據A0和A1引腳的連接方式，最多可以創建16個唯一的I²C 地址。

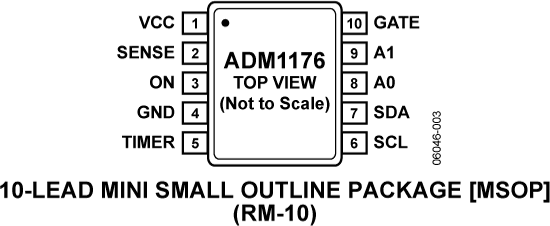

ADM1176采用10引腳MSOP封裝。

應用

數據手冊, Rev. B, 2/08

方框圖
