優勢和特點

• 雙監控電路
• 電源電壓范圍：2.7 V至5.5 V
• 預調整閾值選項：1.8 V、2.5 V、3.3 V、5 V
• 0.6 V可調基準電壓源
• 電源電流：40 μA（最大值）

• 復位超時：140 ms（最小值）
• 看門狗定時器超時：1.6秒（典型值）
• RESET有效范圍：VDD ≥ 1.1 V
• 推挽RESET和輸出RESET

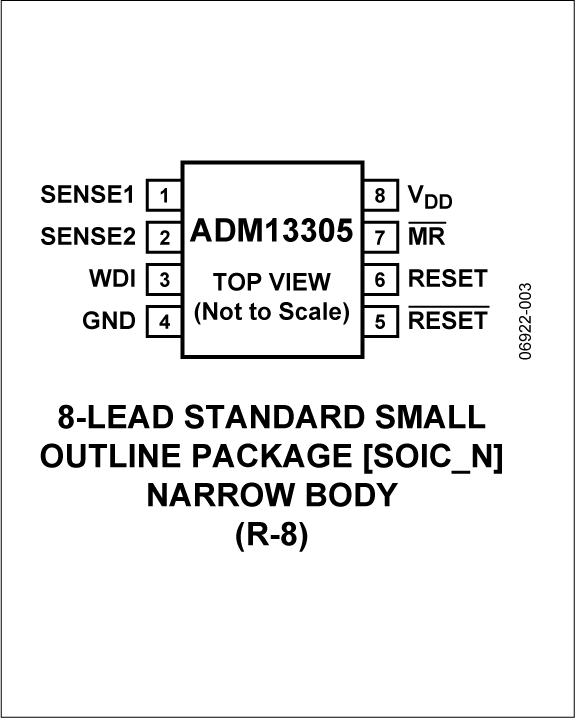

• 8引腳、窄體SOIC封裝
• 溫度范圍：?40°C至+85°C

產品詳情

共有五種型號可供選用，所有型號均提供內部預調整欠壓閾值選項組合，用于監控1.8 V、2.5 V、3.3 V和5 V電源。還有一個可調輸入選項，欠壓閾值電壓為0.6 V。

ADM13305-18、ADM13305-25和ADM13305-33型號具有兩個內部固定閾值。ADM13305-4和ADM13305-5提供一個內部固定閾值和一個外部可編程閾值，后者通過電阻串進行編程。有關所有可用選項的列表，請參考“訂購指南”。

上電期間，當電源電壓超過1.1 V時，RESET置位。然后，該器件監控SENSEv輸入引腳，只要任一SENSEv輸入仍然低于上升閾值電壓VIT+，則RESET輸出將會保持低電平。

一旦監測到SENSEv輸入的電源電壓升至相關閾值以上，則在解除置位之前，復位信號將在復位超時周期內保持低電平。隨后，如果SENSEv引腳監測到的電壓降至相應下降閾值(VIT?)以下，則RESET輸出將置位。ADM13305同時具有高電平有效RESET輸出和低電平有效RESET輸出。

片內看門狗定時器不僅能提供上電復位信號，若微處理器未能在預設超時周期內發出選通脈沖，還能復位微處理器。復位信號也可以由外部按鈕，通過手動復位輸入引腳置位。

ADM13305采用8引腳、窄體SOIC封裝，工作溫度范圍為?40°C至+85°C擴展工業溫度范圍。

應用

數據手冊，Rev. 0，8/07

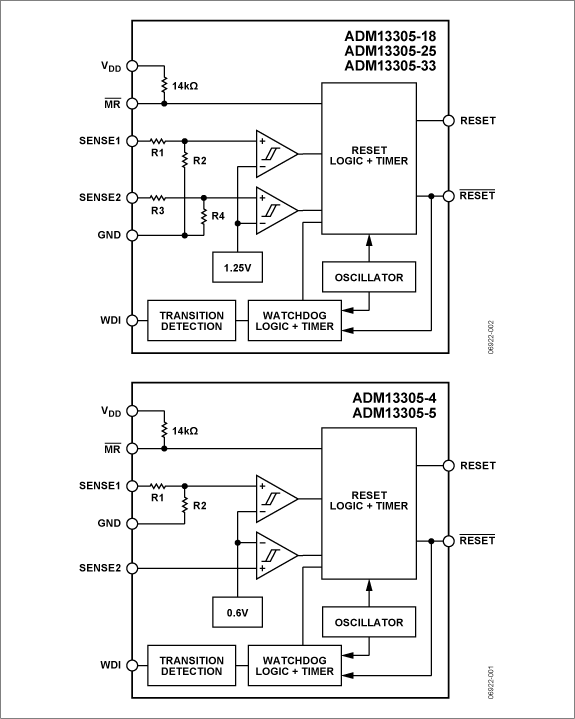

方框圖
