數據： INAx126 MicroPower Instrumentation Amplifier Single and Dual Versions 數據表
INA126和INA2126是精密儀表放大器，用于精確，低噪聲差分信號采集。它們的雙運放設計具有出色的性能和低靜態電流（175μA/通道）。結合±1.35 V至±18 V的寬工作電壓范圍，INAx126成為便攜式儀表和數據采集系統的理想選擇。
增益可在5 V /V至10000 V /V范圍內設定一個外部電阻器。激光調整輸入電路提供低失調電壓（最大250μV），低失調電壓漂移（最大3μV/°C）和出色的共模抑制性能。

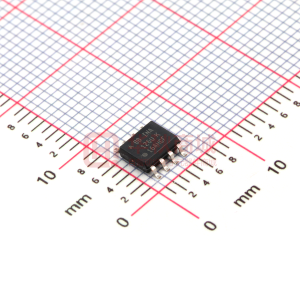

單版封裝選項包括8引腳塑封PDIP，SOIC-8和細間距VSSOP-8表面貼裝。雙版本采用16引腳塑料PDIP，SOIC-8和節省空間的精細間距SSOP-16表面貼裝。所有器件均適用于-40°C至+ 85°C工業溫度范圍。
| ? |
|---|
| Number of Channels (#) |
| Vs (Min) (V) |
| Vs (Max) (V) |
| CMRR (Min) (dB) |
| Input Offset (+/-) (Max) (uV) |
| Input Offset Drift (+/-) (Max) (uV/C) |
| Input Bias Current (+/-) (Max) (nA) |
| Noise at 1kHz (Typ) (nV/rt(Hz)) |
| Iq (Typ) (mA) |
| Bandwidth at Min Gain (Typ) (MHz) |
| Gain (Min) (V/V) |
| Gain (Max) (V/V) |
| Gain Error (+/-) (Max) (%) |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Noise at 0.1 Hz - 10 Hz (Typ) (uVpp) |
| Gain Non-Linearity (+/-) (Max) (%) |
| ? |
| INA126 | INA2126 |
|---|---|
| 1 ? ? | 2 ? ? |
| 2.7 ? ? | 2.7 ? ? |
| 36 ? ? | 36 ? ? |
| 83 ? ? | 83 ? ? |
| 250 ? ? | 250 ? ? |
| 3 ? ? | 3 ? ? |
| 25 ? ? | 25 ? ? |
| 35 ? ? | 35 ? ? |
| 0.175 ? ? | 0.175 ? ? |
| 0.2 ? ? | 0.2 ? ? |
| 5 ? ? | 5 ? ? |
| 10000 ? ? | 10000 ? ? |
| 0.18 ? ? | 0.18 ? ? |
| -55 to 125 ? ? | -40 to 85 ? ? |
| PDIP SOIC VSSOP ? ? | SOIC SSOP ? ? |
| See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? | 16SOIC: 59 mm2: 6 x 9.9(SOIC) 16SSOP: 29 mm2: 6 x 4.9(SSOP) ? ? |
| 0.7 ? ? | 0.7 ? ? |
| 0.002 ? ? | 0.012 ? ? |
