高可靠性電流檢測電路設計的關鍵要點

準確的電流檢測對于實現控制、確保保護功能以及提高電源效率至關重要。這是電動汽車(EV)、能源系統、工業設備等各種應用領域共同面臨的課題。ROHM解決方案具備高可靠性電流檢測所需的 高精度、高穩定性及強抗噪性 。

電力、安全、控制始于電流檢測

在對能源效率、安全性和高可靠性控制的需求日益高漲的背景下，電流檢測在現代電子設備中的重要性正快速提高。從電動汽車、電池管理系統、可再生能源到工業自動化領域，準確的電流檢測在電力管理、故障檢測和系統保護中均發揮著核心作用。隨著工作電壓和電流的上升，熱應力、電氣噪聲以及材料老化等問題也隨之凸顯，這使得高精度和長期可靠性成為設計中的重要目標。

本文將闡述構建高精度電流檢測電路的關鍵要點。其中將介紹典型的電流檢測方式，探討電阻和放大器選型對精度的影響以及抗噪性能對穩定性的重要作用。最后介紹如何將這些設計原則運用在實際應用產品中的實用組件解決方案。

電流檢測方式的種類

檢測電流的方法有多種，但在電路設計中主要有電阻式和磁式兩種。

在電阻式電流檢測中，電流流經分流電阻會產生與電流成正比的微小電壓。將該電壓用運算放大器或專用電流檢測放大器(CSA)進行放大并測量。該方法成本效益高，設計靈活性優異，在中等級電流范圍內能獲得良好的精度。然而，由于分流電阻會產生熱耗，在大電流應用場景中其熱管理是需要解決的課題。

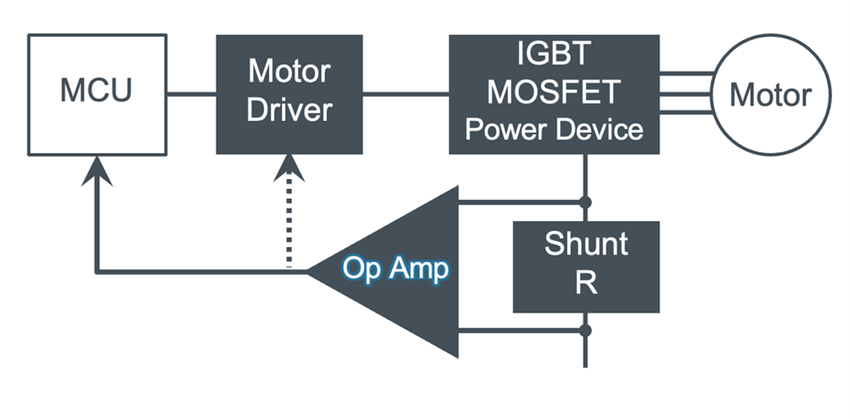

圖1：分流電阻可產生與電流成正比的電壓降，并將該電壓放大后反饋至微控制器，從而被用來實現控制和保護功能。

另一方面，在磁式檢測中，可使用霍爾元件或xMR傳感器來檢測電流產生的磁場。這種方式無功率損耗，可實現非接觸式測量，但易受外部磁噪聲干擾，且電路規模較大。

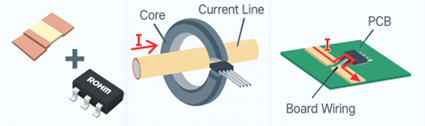

圖2：帶磁芯的傳感器是利用磁芯檢測導體周圍的磁場，而無芯型則采用內置傳感器通過電路板布線直接測量電流。

在此之外，還有電流傳感器IC等一體化傳感器。這些都采用了將檢測元件和信號處理電路一體化封裝的方式，具有體積小巧、便于安裝的特點，但主要被用于空間受限或特殊應用場景。

僅僅1個電阻即可直接影響電路的可靠性

在電阻式電流檢測中，分流電阻是精度的基準。其細微的誤差也可能直接影響系統整體的性能，如果選型不當可能導致誤檢或漏檢問題。

選型時需考慮的因素：

材料：金屬板型電阻器相較于厚膜型，具有更優異的熱循環耐受能力及更低的溫度系數，因而能在嚴苛環境下展現出出色的可靠性。

安裝和尺寸：小型封裝對機械應力較為敏感，其電阻長度在吸收熱膨脹和減輕焊點疲勞方面發揮著重要作用。

長期劣化：在車載和工業應用中，對電阻器的耐硫化性能、端子堅固性以及機械耐久性有著嚴格要求，這些特性對長期保持精度至關重要。

“若將分流電阻視為‘只不過是一般的無源元件而已’，則可能使優秀的設計毀于一旦。”

放大器的選型直接影響設計成果

分流電阻可決定檢測精度，而放大器則可決定電壓處理的精確度與解析能力。運算放大器（Op Amp）的靈活性很高，支持設定增益、外接濾波器及添加保護電路。適用于需要微調的場景或運行條件多變的環境。

“噪聲干擾不僅會使信號失真，還會擾亂判斷本身。”

而電流檢測放大器（CSA）則內置了匹配的增益電阻，波動很小，可顯著提升測量的一致性。另外，具有高輸入阻抗，即使外接濾波器，對增益精度的影響也很小。尤其適用于需要精確放大微小分流電壓的低電流檢測應用。

抗擾性：支撐系統穩定性的隱形要素

在逆變器、轉換器以及車載ECU等頻繁進行開關的環境中，外部噪聲干擾可能導致信號失真，進而引發錯誤的過電流檢測。這種誤檢不僅會導致運行中斷和效率下降，嚴重時甚至可能損害系統的安全性。

要實現高度可靠的控制與保護，必須確保信號的純凈和穩定。要提高抗擾度，需要選用具有出色EMI耐受性的元器件，并實現可在不影響精度的前提下進行濾波的電路設計。通過重視抗擾度，可簡化后續處理，同時確保微控制器輸入的穩定性及故障安全(Fail-safe)功能的可靠運行。

ROHM高可靠性、高穩健性的電流檢測電路解決方案

ROHM為電流檢測領域的設計課題提供各種元器件解決方案。針對電阻、放大器及抗擾度（抗噪性）等各項要素，均擁有豐富的產品群，可提供出色的解決方案。

PSR系列 分流電阻

ROHM’s PSR Series是針對傳統電阻器存在的可靠性問題而研發的產品。采用金屬板結構，以出色的熱循環耐受能力和優異的抗硫化性能而著稱。

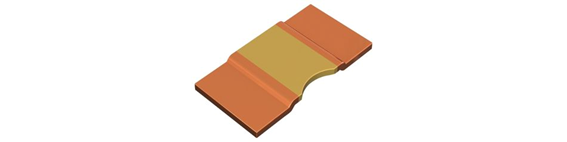

圖3：ROHM PSR系列金屬板分流電阻同時實現了高精度和高耐用性，具有出色的熱穩定性、抗硫化特性，并通過了車載及工業應用領域的AEC-Q200認證。

因此，即使在振動、尾氣和高溫等嚴苛環境的車載應用中，也可長期使用。憑借其穩定的特性，可在產品整個生命周期內保持電流檢測“基石”部分的精度。

EMARMOUR? 運算放大器

EMARMOUR? series是ROHM推出的具有超高抗干擾性能的專用運算放大器產品系列。該系列產品融入了ROHM自有的布局設計、工藝技術和電路技術優勢，在很寬的頻段范圍實現了出色的抗擾能力。

無需外置濾波器即可保持信號精度，而且符合ISO 11452-2和IEC 62132-4等國際EMI標準。即使直接施加高頻噪聲（RF），輸出波動也非常小，可大大減少外圍元器件數量。

增益和濾波器的設置均可靈活應對，即使在車載設備、工業設備等對噪聲敏感的應用場景中，也能確保穩定運行。

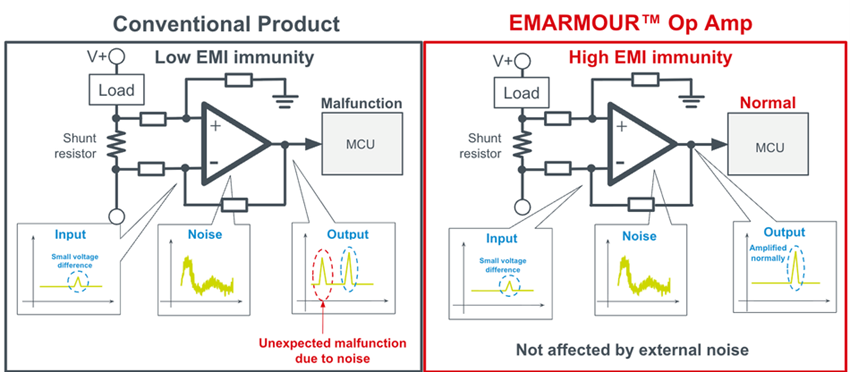

圖4：在該比較圖中，傳統運算放大器容易因噪聲干擾而誤動作，ROHM的EMARMOUR?運算放大器可保持穩定且高精度的信號放大功能。

ROHM的電流檢測放大器（CSA）

在要求小型化和高精度的應用場景中，ROHM的CSA（電流檢測放大器）通過內置高精度增益電阻及采用斬波放大器結構，可簡化電路設計。從而可減少外置元器件數量，更大程度地減少布局誤差，即使使用輸入濾波器也可保持高精度。該產品還具備寬輸入電壓范圍和優異的線性特性，非常適用于電池管理系統、電機驅動、電源電路等對節省空間和高精度要求高的應用場景。

高精度源于精妙設計

要實現高精度的電流檢測，電路設計每個環節的精準把控至關重要。檢測方式、分流電阻、放大器、噪聲對策——其中任何一項有缺陷，都可能導致系統整體的性能和安全性下降。

“可靠性并非源于規格參數，而是源于所有‘精妙的設計選擇’的累積。”
