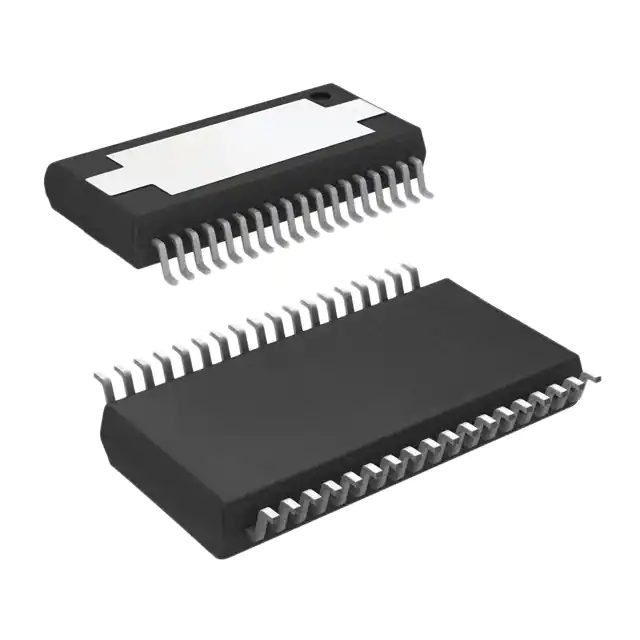

      DRV8332-HT 三相 PWM 電機驅動器，DRV8332-HT

      數據：

      描述

      DRV8332是一款具有先進保護系統的高性能，集成三相電機驅動器。

      由于功率MOSFET的低R < sub> DS（導通）和智能柵極驅動器設計，這個電機驅動器的效率可高達97％，可實現更小電源和散熱片的使用，是高能效應用的理想選擇。

      DRV8332需要兩個電源，一個為12V，用于GVDD和VDD，另外一個可高達50V，用于PVDD.DRV8332在高達500kHz PWM開關頻率運行時仍可保持高精度和高效率。它還具有一個創新保護系統，此系統可在很寬故障條件下保護器件不受損傷。這些保護是短路保護，過流保護，欠壓保護和兩級過熱保護.DRV8332有一個限流電路，此電路可在諸如電機啟動等負載瞬態期間防止器件過流關斷。一個可編程過流檢測器可實現可調電流限值和保護級別以滿足不同的電機需要。

      DRV8332具有用于每個半橋的獨特獨立電源和接地引腳，這樣可通過外部檢測電阻來提供電流測量，并且支持具有不同電源電壓需求的半橋驅動器。

      特性

      • 具有低R DS（導通）金屬氧化物半導體場效應應晶體管（MOSFET）（T J = 25°C時為80mΩ）的高效功率驅動器（高達97％）
      • 運行電源電壓高達50V
        （絕對最大值70V）
      • 高達5A持續相電流
        （峰值7A）
      • 三相半橋獨立控制
      • PWM運行頻率高達500kHz
      • 片內集成欠壓，過溫，過載和短路保護功能
      • 可編程逐周期電流限制保護
      • 針對每個半橋的獨立電源和接地引腳
      • 智能柵極驅動和交叉導電預防
      • 無需外部緩沖器或肖特基二極管

      應用范圍

      • 無刷直流（ BLDC）電機
      • 三相永磁同步電機
      • 逆變器
      • 半橋驅動器
      • 機器人控制系統

      支持極端溫度環境下的應用

      • 受控基線
      • 同一組裝和測試場所
      • 同一制造場所< /li>
      • 持極端（-55°C至175°C）溫度范圍可定制工作溫度范圍
      • 延長的產品生命周期
      • 延長的產品變更通知
      • 產品可追溯性
      • 德州儀器（TI）高溫產品利用高度優化的硅（芯片）解決方案，此解決方案對設計和制造工藝進行了提升以在拓展的溫度范圍內大幅提高性能。在最大額定溫度下，器件可連續正常運行1000小時。

      參數 與其它產品相比?電機驅動器

      ?
      Vs (Min) (V)
      Vs (Max) (V)
      Peak Output Current (A)
      RMS Output Current (A)
      Number of Half Bridges
      Control I/F
      RDS(ON) (HS + LS) (mOhms)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      DRV8332-HT
      0 ? ?
      52.5 ? ?
      13 ? ?
      5 ? ?
      3 ? ?
      PWM ? ?
      220 ? ?
      High Temp ? ?
      -55 to 175 ? ?
      HTSSOP ? ?
      44HTSSOP: 113 mm2: 8.1 x 14(HTSSOP) ? ?
