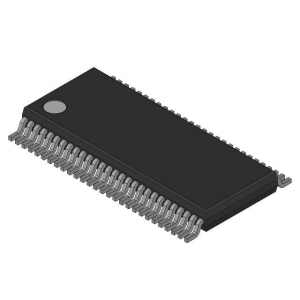

      SN74CBTD16211 具有電平轉換功能的 24 位 FET 總線開關

      數據：

      描述

      SN74CBTD16211提供24位高速TTL兼容總線切換。開關的低導通電阻允許以最小的傳播延遲進行連接。電路中集成了一個二極管至V CC ，允許電平從器件輸入的5 V信號電平轉換為器件輸出的3.3 V信號。

      器件被組織為具有獨立輸出使能（OE）\輸入的雙12位總線開關。它可以用作兩個12位總線開關或一個24位總線開關。當（OE）\為低電平時，相關的12位總線開關打開，端口A連接到端口B.當（OE）\為高電平時，開關打開，端口之間存在高阻態。

      特性

      • 德州儀器廣播公司的成員？家庭
      • 5- 在兩個端口之間切換連接
      • TTL兼容輸入電平
      • 設計用于電平轉換應用

      Widebus是德州儀器公司的商標。

      參數 與其它產品相比?模擬開關/多路復用器

      ?
      Configuration
      Number of Channels (#)
      Power Supply Type
      Vss (Min) (V)
      Vss (Max) (V)
      Vdd (Min) (V)
      Vdd (Max) (V)
      Ron (Typ) (Ohms)
      Bandwidth (MHz)
      Rating
      Operating Temperature Range (C)
      Package Size: mm2:W x L (PKG)
      Package Group
      Supply Range (Max)
      Ron (Max) (Ohms)
      Input/Output Continuous Current (Max) (mA)
      Supply Current (Max) (uA)
      Features
      OFF-state leakage current (Max) (μA)
      ON-state leakage current (Max) (μA)
      Input/Output ON-state Capacitance (Typ) (pF)
      Input/Output OFF-state Capacitance (Typ) (pF)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      VIL (Max) (V)
      VIH (Min) (V)
      SN74CBTD16211 SN74CB3T16211
      1:1 SPST ? ? 1:1 SPST ? ?
      24 ? ? 24 ? ?
      Single ? ? Single ? ?
      N/A ? ? N/A ? ?
      N/A ? ? N/A ? ?
      4.5 ? ? 2.3 ? ?
      5.5 ? ? 3.6 ? ?
      5 ? ? 5 ? ?
      20 ? ? 100 ? ?
      Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ?
      56SSOP: 191 mm2: 10.35 x 18.42(SSOP)
      56TSSOP: 113 mm2: 8.1 x 14(TSSOP)
      56TVSOP: 72 mm2: 6.4 x 11.3(TVSOP) ? ?      		 56BGA MICROSTAR JUNIOR: 32 mm2: 4.5 x 7(BGA MICROSTAR JUNIOR)
      56SSOP: 191 mm2: 10.35 x 18.42(SSOP)
      56TSSOP: 113 mm2: 8.1 x 14(TSSOP)
      56TVSOP: 72 mm2: 6.4 x 11.3(TVSOP) ? ?
      SSOP
      TSSOP
      TVSOP ? ?      		 BGA MICROSTAR JUNIOR
      SSOP
      TSSOP
      TVSOP ? ?
      5.5 ? ? 3.6 ? ?
      50 ? ? 9.5 ? ?
      128 ? ? 128 ? ?
      1500 ? ? 70 ? ?
      Voltage Level Shifting ? ? Powered off protection
      Signal path Translation ? ?
      1 ? ? 10 ? ?
      1 ? ? ?
      ? 13 ? ?
      5.5 ? ? 5 ? ?
      ? 1 ? ?
      ? 2 ? ?
      0.8 ? ? 0.8 ? ?
      2 ? ? 1.7 ? ?
