簡要介紹

■??XTH-6800是一款用于對各種復雜線束進行快速檢驗的線束測試。能夠準確檢測出測試線束中的斷路、短路和錯位，幫助用戶快速檢測出線束中的問題。采用當前最流行的7寸800x480彩色TFT LCD顯示器，使用戶能更直觀，更舒服的讀出測試結果。同時可以結合配套的上位機測試軟件，能夠非常直觀的看到線束中所存在的問題。可滿足生產線質量保證、進貨檢驗及實驗室測量要求 ? ? ? ? ? ?

? ? ? ??

性能特點

■??編輯簡單，圖形自定義，大大提高編輯操作的時間，提示問題點短路，斷路，錯位有三種線顏色顯示，非常直觀。

■??中英文可選操作界面

■??可選通道(128~3072P)路

■??測試速度快(100次/秒-128)

■??三種線束類型（一般，循序，單端）

■ ?提供了4種測試模式（單次，多次，連續，搖擺）

■ ?導通電阻可設（2K,5K,10K,20K,50K）

■??可通過USB HOST來實現儀器軟件版本的升級和更新

■??回路檢測時，有真人語聲報警提示

■ ?U盤存儲測試文件、測試數據、截屏，支持復制，粘貼

■??測試合格數據保存，生成EXCEL便于后續追查

■??電阻檢測功能及二極管正么擊穿檢測

■??自動學習及手動編輯,測試合格帶統計功能

■??測試過程可通過排錯功能可顯示正常回路曲線

上位機軟件簡介

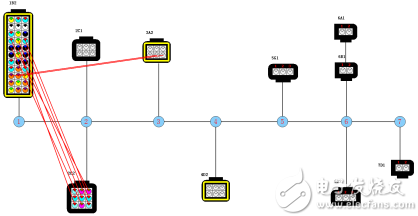

■ 線束測試系統配套測試上位機軟件，可以直觀的看出有問題的端子，快速幫助客戶找出問題所在

■ 提供人性化的操作界面，方便用戶自由快速定制測試產品

■ 操作簡單方便

????應用

■汽車電子

汽車線束、車載產品連接線、音視頻鏈接線、導航鏈接線

■電子工業

排線、扁平線、接插件、多路開關、GPIB連接線、USB延長線、RS232連接線

■通訊

電話線、網絡連接線、TYPEC數據線、HDMI連接線、VGA鏈接線、IDE硬盤連接線、SATA硬盤鏈接線、手機屏線等

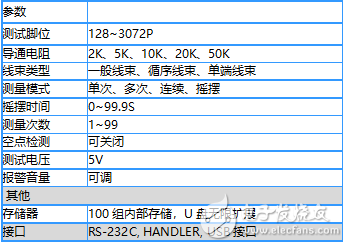

技術指標 Specifications

儀器配件

XTH-6800 ???????????線束測試主機

6801－01 ? ???????腳踏啟動開關

?通過以上信息我們知道了6800的一些基本的信息
