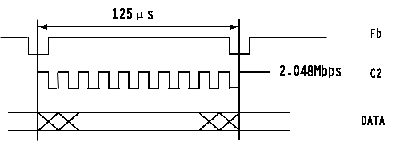

----PCM數字接口符合G.703標準，通過75Ω同軸電纜或120Ω雙絞線進行非對稱或?qū)ΨQ傳輸，傳輸碼型為含有定時關系的HDB3碼，接收端通過譯碼可以恢復定時，實現時鐘同步，其時序關系如圖1所示。Fb為幀同步信號，C2為時鐘信號，速率為2.048Mbps，數據在時鐘下降沿有效，E1接口具有PCM幀結構，一個復幀包括16個幀，一個幀為125μs，分為32個時隙，其中偶幀的零時隙傳輸同步信息碼0011011，奇幀的零時隙傳輸對告碼，16時隙傳輸信令信息，其它各時隙傳輸數據，每個時隙傳輸8比特?cái)?shù)據。本設計采用FPGA編程技術來實現PCM編碼原理，線路驅動采用LEVEL ONE公司的LXT30芯片來實現。

三、利用FPGA編程技術實現PCM編碼原理

----根據以上PCM編碼原理，經驗證明可利用職權FPGA編程技術用一片LATTICE1032E可以實現一路低速數據的收發，其各功能模塊框圖如圖2所示。用大規模可編程集成電路實現系統設計，可以提高系統集成度，縮短開發周期，LATTICE芯片時延可控，如果要在一個芯片中實現多路數據的接入，可用XILINX、ALTERA公司更大規模可編程電路來實現。

----本接入設計主要由5個模塊組成：

1. 數據采集及處理模塊
   ----該模塊功能是異步數據接口的數據進行采集及處理并轉換為所需用2M數據流。

2. 時鐘發生模塊
   ----該模塊是將8.192MHz的晶振所產生的原始時鐘經過分頻后所產生的系統時鐘與從HCB3碼中所提取的2.048Mbps時鐘進行比較并進行（數字鎖相環），產生系統所需的2.048MbpsJF時鐘。

3. 時隙產生及控制模塊
   ----該模塊是利用時鐘發生模塊產生的2.048MHz的系統時鐘，經分頻及處理后，產生系統所需的零時隙，幀信號及所需數據傳輸?shù)臅r(shí)隙信號等時隙及控制信號。

4. G.703接口功能模塊
   ----該模塊是完成2M數據中提取及插入同步碼及2M數據流變換為G.703標準的HDB3碼型。

5. 線路驅動模塊
   ----該模塊采用LEVEL ONE公司的LXT301芯片及相關變壓器，并由該模塊提取2M系統時鐘。
