在金屬齒輪的制造過程中，確保齒輪表面的平面度與正確區分正反面是至關重要的。為此，我們提出了一套創新的3D檢測方案，利用機器視覺技術實現這兩項關鍵指標的精準測量。

檢測方案詳解

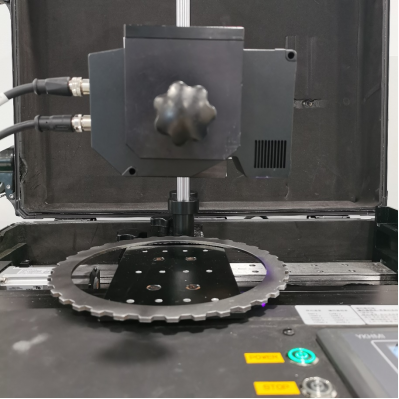

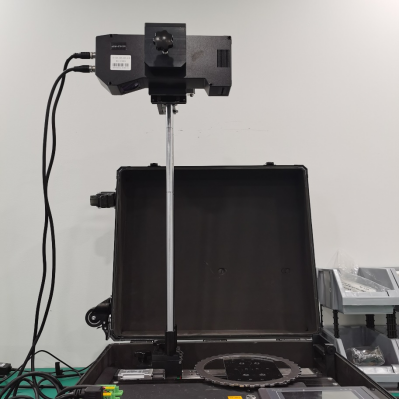

方案通過普密斯自研3D線激光輪廓傳感器對齒輪進行全方位掃描，結合先進的圖像處理算法，實現了齒輪表面平面度的量化評估與正反面的智能區分。

平面度檢測實施

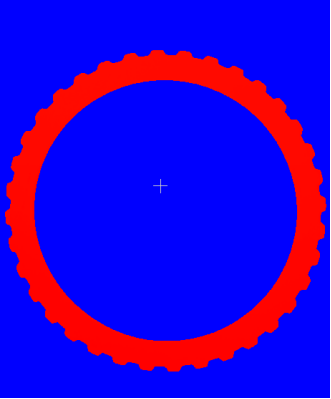

• 精準定位：以齒輪內圓心為定位基準，確保每次掃描的起始位置精確無誤。
• 全面掃描：相機以恒定速度掃描齒輪整個表面，獲取完整的三維數據。

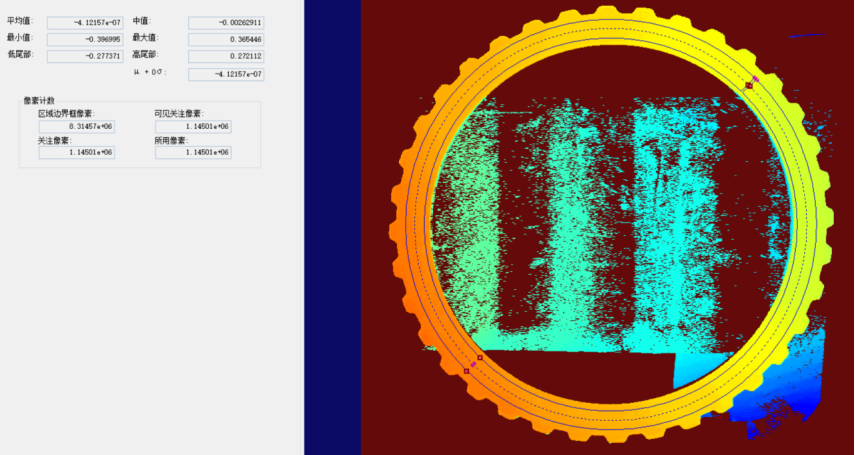

• 數據處理：通過擬合基準面與計算高度差，得出齒輪表面的平面度數據，有效排除了局部異常的影響。

正反面區分策略

• 圖像預處理：對齒輪圖像進行灰度處理，增強邊緣特征。

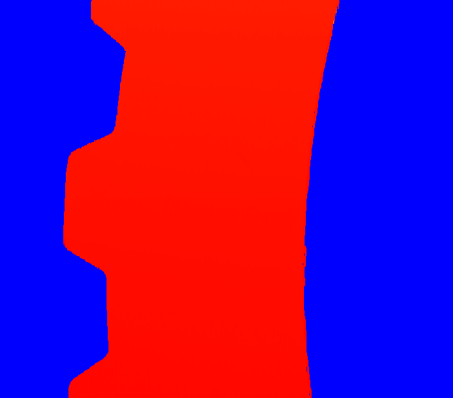

• 模板定位：抓取齒輪外側凸起作為模板，實現快速定位。

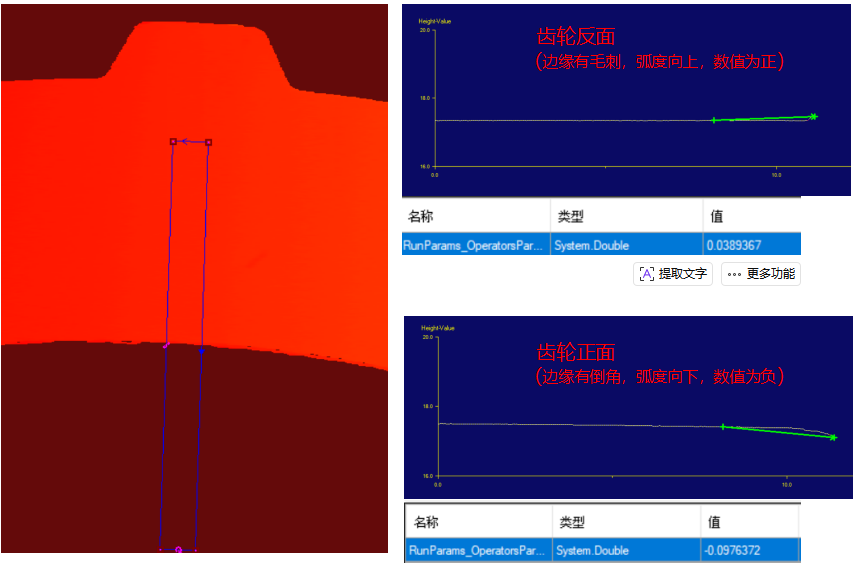

• 輪廓提取與弧度計算：利用3D截面工具獲取切面輪廓，計算邊緣弧度方向，準確區分正反面。

方案亮點

• 高效準確：非接觸式測量方式結合先進的算法，實現了快速、準確的檢測。
• 智能化程度高：自動化流程減少了人工干預，提高了檢測的一致性和可靠性。
• 適應性強：可靈活應對不同尺寸、形狀的齒輪檢測需求。
• 成本效益高：長期來看，降低了因質量問題導致的返工成本，提高了生產效率。
