一、方案背景

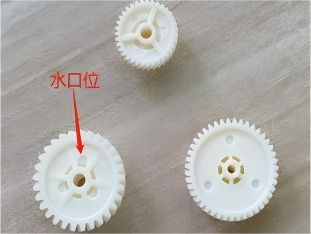

在精密傳動系統中，注塑齒輪憑借低慣量與降噪優勢占據重要地位。然而，注塑成型過程中的工藝波動常導致齒面縮痕、飛邊及水口殘留等缺陷。傳統接觸式測量效率低下，普通2D視覺因缺乏深度維度信息，無法精確評估水口高度與平面度，難以滿足現代化產線對全檢的需求。本方案基于激光3D輪廓測量技術，構建了一套非接觸式自動化檢測系統，旨在解決復雜曲面的精密測量難題。

二、檢測要求

依據嚴苛的工藝規范，系統需實現以下核心指標：

1. 精準識別齒頂毛刺及齒面缺膠；

2. 有效捕捉平面內縮等微觀形變；

3. 嚴格判定水口殘留是否高于基準面；

4. 齒輪外徑測量誤差必須控制在±0.1mm范圍內；

5. 單件全檢節拍不得超過7.5秒。

三、檢測難點

注塑齒輪材質多具吸光性或高反光特性，易造成傳感器信號噪聲；微小缺陷（如0.03mm級毛刺）與背景對比度極低；水口殘留與基體連接處邊界模糊，需通過復雜的曲面擬合算法分離；此外，7.5秒的高速節拍要求點云采集、去噪與算法處理必須實現毫秒級同步。

四、檢測方案

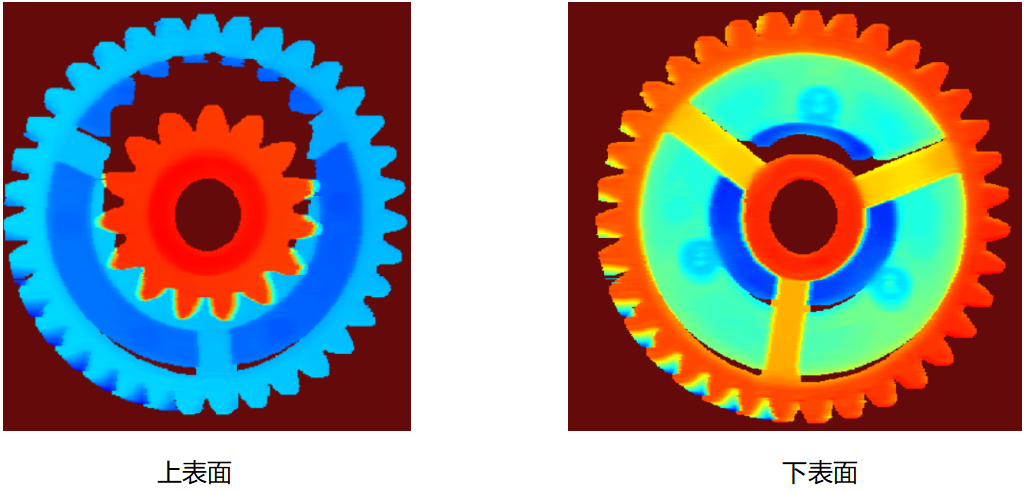

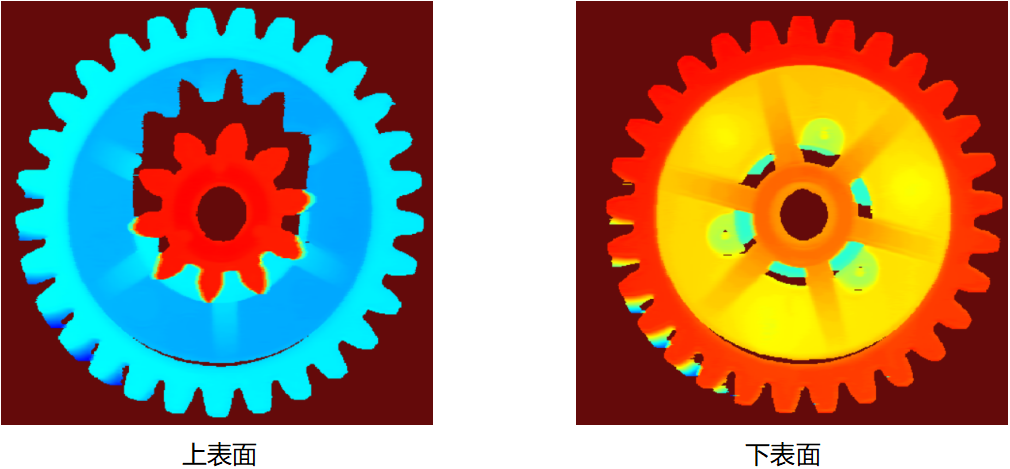

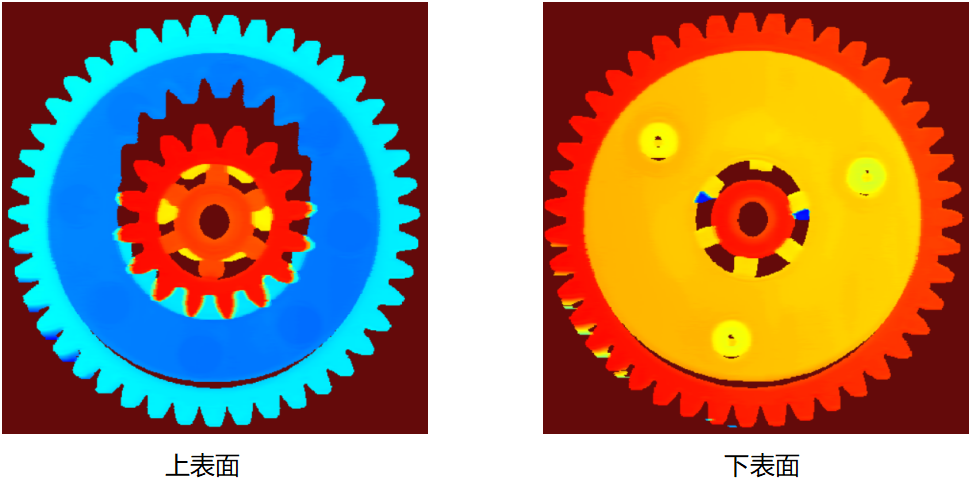

系統利用激光三角測量原理獲取高密度點云，實施多級算法處理：

• 坐標系標定：提取齒輪內孔或端面的特征點云，通過剛體變換算法建立統一的測量坐標系，消除裝夾誤差。
• 基準面構建：在水口周邊無缺陷區域采集多組點云，采用最小二乘法擬合理想基準平面，計算水口殘留的最大高度偏差。

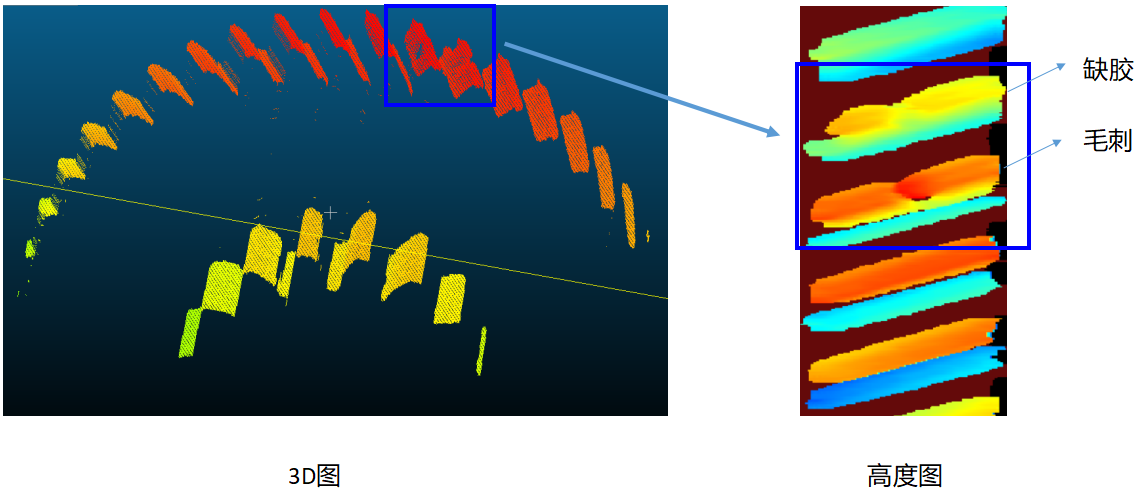

• 尺寸與缺陷分析：運用圓度評價算法擬合齒輪外輪廓，精確解算直徑尺寸。針對缺陷檢測，采用高度閾值分割結合法向向量分析，區分真實缺陷與表面紋理，定量輸出毛刺高度與缺膠深度。

五、方案優勢

相較于傳統2D視覺，方案通過獲取真實的3D空間坐標，徹底解決了高度方向的測量盲區。引入法向向量分析算法，顯著提升了低對比度缺陷的檢出率。系統架構采用并行計算模式，將數據采集與處理流水線化，在保證±0.1mm測量精度的同時，輕松應對高節拍生產需求。

六、方案結果

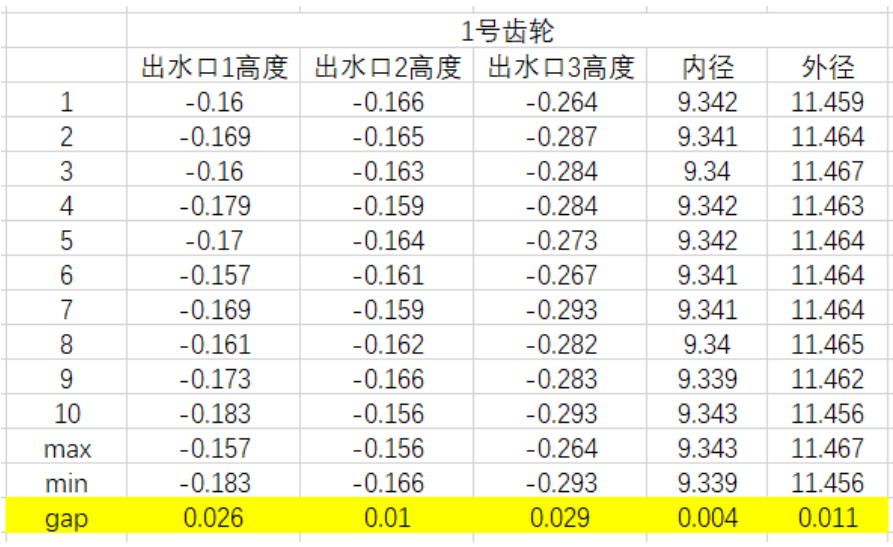

經產線實測，方案直徑測量標準差控制在0.05mm以內，完全符合公差要求；單件檢測循環時間穩定在6.8秒，優于設計指標。系統對0.03mm級微小毛刺及深度縮痕的識別率達99%以上，水口高度誤判率為零，實現了注塑齒輪品質管控的智能化升級。
