從快充充電器到工業自動化，氮化鎵正成為高功率密度電源設計的核心選擇。意法半導體近日推出四款全新VIPERGAN氮化鎵功率器件，持續推動氮化鎵技術在更廣闊領域的落地。

這四款全新VIPERGAN氮化鎵功率器件分別為VIPERGAN50W、VIPERGAN65W、VIPERGAN65D以及VIPERGAN100W (B)。相較于前代VIPERGAN50/65/100型號，新款器件將原有的650V晶體管升級為700V氮化鎵晶體管。

同時，VIPERGAN65D和VIPERGAN100W (B)提升了電流限制，能更好滿足設備啟動階段的大功率裕量需求，VIPERGAN65D還采用了全新封裝形式。VIPERGAN基礎系列與W系列器件腳對腳兼容，設計人員無需大幅改動原有設計或代碼，就能完成新品替換，輕松實現應用開發與性能升級。

核心升級，性能再進階

豐富產品選擇，適配更多應用場景

2023年，意法半導體首次推出VIPERGAN系列器件，該系列器件輸出功率覆蓋50W至100W，工作電壓區間為9V至23V，適配多場景功率需求。同時，ST還推出首款面向USB-PD快充應用的VIPERGAN100評估板——EVLVIPGAN100PD。開啟自適應突發模式后，VIPERGAN器件的待機功耗低于30mW，且采用5mm×6mm的QFN封裝，是業內同功率等級中尺寸最小的器件之一。憑借諸多核心優勢，該系列器件已成功落地空調、工業自動化設備、家用電器等多款產品，斬獲大量設計訂單與實際落地項目。

優化設計流程，提升開發靈活性

本次推出的新款器件在初代產品基礎上對氮化鎵晶體管進行升級，性能大幅提升，設計人員可充分挖掘氮化鎵材料的特性，開發出各種各樣的新產品。為幫助研發團隊加快項目進度，ST同步推出了EVLVIPGAN50WF、EVLVIPGAN65WF、EVLVIPGAN65DF、EVLVIPGAN50WP、EVLVIPGAN65WP以及EVLVIPGAN100WP多款開發板，提供成熟的參考設計，有效縮短產品上市周期。新款開發板與VIPERGAN W系列器件的研發，均充分吸納了初代VIPERGAN用戶的反饋意見。初代產品得到了市場的廣泛認可，但部分應用場景對器件電壓等級有更高要求，因此此次新產品采用700V晶體管，并推出VIPERGAN100W (B)，進一步釋放旗艦級VIPERGAN器件的性能潛力。

單器件適配多設計，降低開發成本

新款器件憑借氮化鎵晶體管的低導通電阻特性，實現優異功率輸出：VIPERGAN50W的導通電阻為470mΩ，VIPERGAN65W為290mΩ，VIPERGAN65D與VIPERGAN100W (B)均為270mΩ。其中VIPERGAN100W (B)在歐洲電網電壓范圍（185-265V交流）或搭配PFC電路時，可輸出100W功率，通用電網電壓范圍（85-265V交流）下輸出功率達75W。此外，全系列器件均腳對腳兼容，工程師無需大幅改動PCB布局與整體設計，就能快速完成器件替換，大幅提升開發效率。

為何選準諧振零電壓開關反激式轉換器？

功率密度需求攀升，技術適配新趨勢

當下各類產品對功率密度的要求越來越高，充電器小型化就是典型例子。準諧振零電壓開關技術（開通谷值開關）早已應用于電視等家電的開關電源，如今適用場景進一步拓展，主要原因是各類產品的功率密度大幅提升。比如現代電視像素?cái)?shù)不斷增加，功耗要求卻愈發嚴苛；50W充電器雖已成熟，但消費者更偏愛體積小、發熱低，還能為筆記本、平板、手機等多設備快充的產品。

效率提升成剛需，氮化鎵給出新解法

準諧振轉換器因高效率成為行業主流，而傳統PWM轉換器在電壓峰值時開通，功率損耗大，且損耗會隨開關頻率升高而加劇。工程師雖可通過緩沖電路加以緩解，但提升效率的最優方案仍是軟開關技術，即在電壓或電流為零時完成開關動作。

實現軟開關需通過諧振電路（電感-電容電路）將方波轉為正弦波，零電壓開關技術則讓器件在正弦波谷底開通。多年來工程師一直在探索提升效率的方法，而氮化鎵技術的出現，給出了全新解決方案。

為何優選新款VIPERGAN氮化鎵器件？

高性能氮化鎵晶體管加持

VIPERGAN50W/65W/D/100W (B)采用與MASTERGAN系列同款的氮化鎵晶體管，承襲同款技術優勢。氮化鎵材料的高電子遷移率，讓器件能承受更高開關頻率，在承載更大負載的同時大幅降低功率損耗，助力打造高功率、小體積的電源產品。

多模式智能調節，全負載高效低耗

新款器件搭載多模式工作機制，可根據負載變化動態調整開關頻率，實現全負載區間性能優化：

◆重載時，準諧振電路將晶體管開通時機與變壓器去磁過程（零電流檢測引腳實現）同步，最大程度降低損耗；

◆中重載時，觸發谷值跳越模式，晶體管隨負載降低跳過部分電壓谷底再開通，同時降低開關頻率減少損耗；

◆中輕載時，頻率折返模式降低開關頻率并限制閾值，避免噪聲；

◆輕/無載時，突發模式將開關頻率降至數百赫茲，保持峰值電流恒定，進一步抑制噪聲。

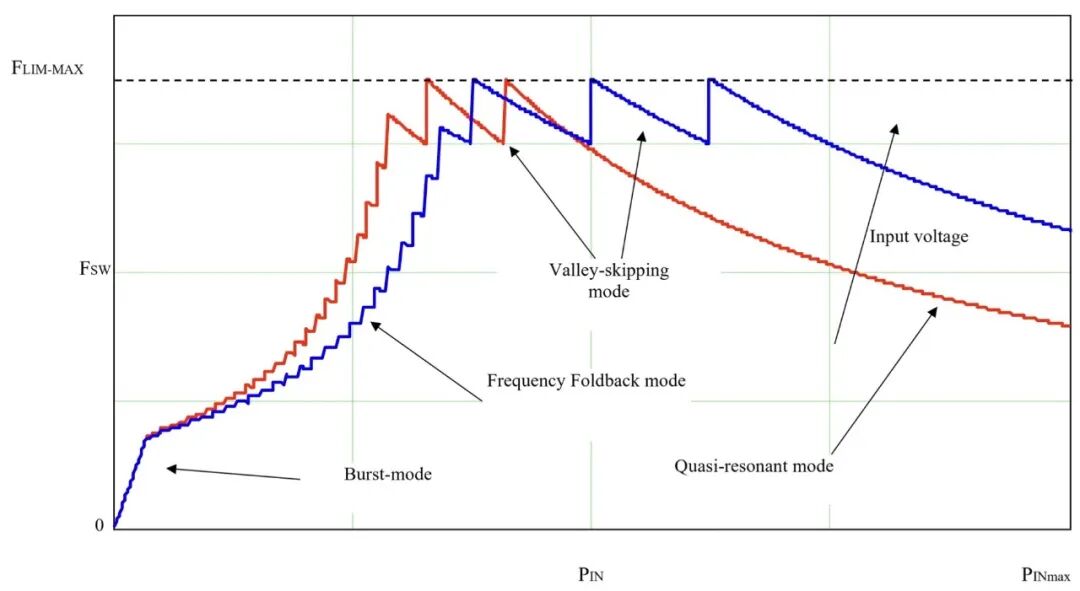

▲VIPERGAN50的多模式工作機制

初代VIPERGAN50/65/100在突發模式下靜態電流僅900μA，新款器件延續了這一低功耗特性，助力產品滿足最新環保法規，提升能效的同時節約能源。

集成多重保護，簡化設計省成本

以往工程師需要外接器件為電源系統實現保護功能，而新款VIPERGAN器件大幅提升能效，為集成更多保護功能預留了設計空間，無需布置過多外圍元件，有效降低物料清單成本。

該系列是意法半導體VIPER Plus系列中首款集成輸入過壓保護的產品，可抵御突發電壓尖峰；欠壓鎖定/掉電保護功能會監測電源電壓，通過設定啟動工作的最低輸入電壓和停止工作的最低輸入電壓，保護系統免受電網供電不穩定的影響；同時還集成了過溫、過載/短路等行業主流保護功能，全方位守護電源系統。

快速開發攻略｜配套評估板一站式搞定

為讓開發者快速啟動產品開發，ST同步推出的系列配套評估板提供了高度貼合實際應用的硬件與協議支持：評估板預設5V/3A、9V/3A、12V/3A、15V/3A、20V/5A五種功率傳輸協議配置，研發團隊可基于該平臺及配套原理圖，快速開展定制化PCB設計；在115V/230V市電輸入下，系統50%負載時峰值效率超90%，該評估板還采用了基于L6564芯片的功率因數校正系統，可有效降低諧波失真。

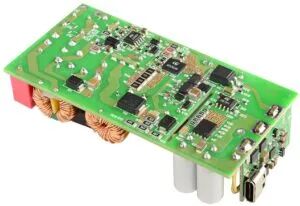

▲EVLVIPGAN100PD評估板

從初代產品的市場驗證，到新系列的技術升級，意法半導體始終深耕氮化鎵技術的研發與應用，通過持續豐富產品矩陣、優化設計體驗、降低應用門檻，讓寬禁帶半導體技術更好地賦能工業、消費等多領域電源設計。
