本文主要介紹如何利用S7-1200型PLC與G120C變頻器實現模擬量控制，本文內容主要包括控制要求、控制方案、PLC程序設計、變頻器參數設置、MGCS組態界面和運行結果組成。

一、控制要求

利用S7-1200 PLC控制變頻器實現電動機速度控制，通過觸摸屏給變頻器設置轉速，并將電動機的運行速度反饋到觸摸屏上顯示，同時電動機可以實現正反轉控制，有三個控制按鈕，分別是正轉啟動按鈕、反轉啟動按鈕和停止按鈕。

二、控制方案

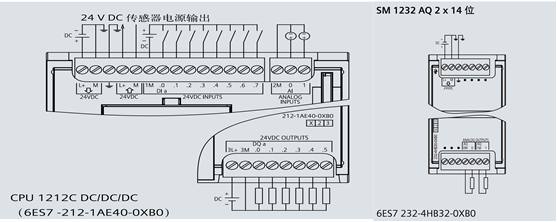

選擇PLC型號為S7-1200 CPU1212C DC/DC/DC，由于CPU1212C本身有兩路模擬量輸入，2M、0為1一路，2M、1為另一路，沒有模擬量輸出功能，需要增加模擬量輸出擴展模塊，本項目選擇模擬量輸出擴展模塊為SM1232。

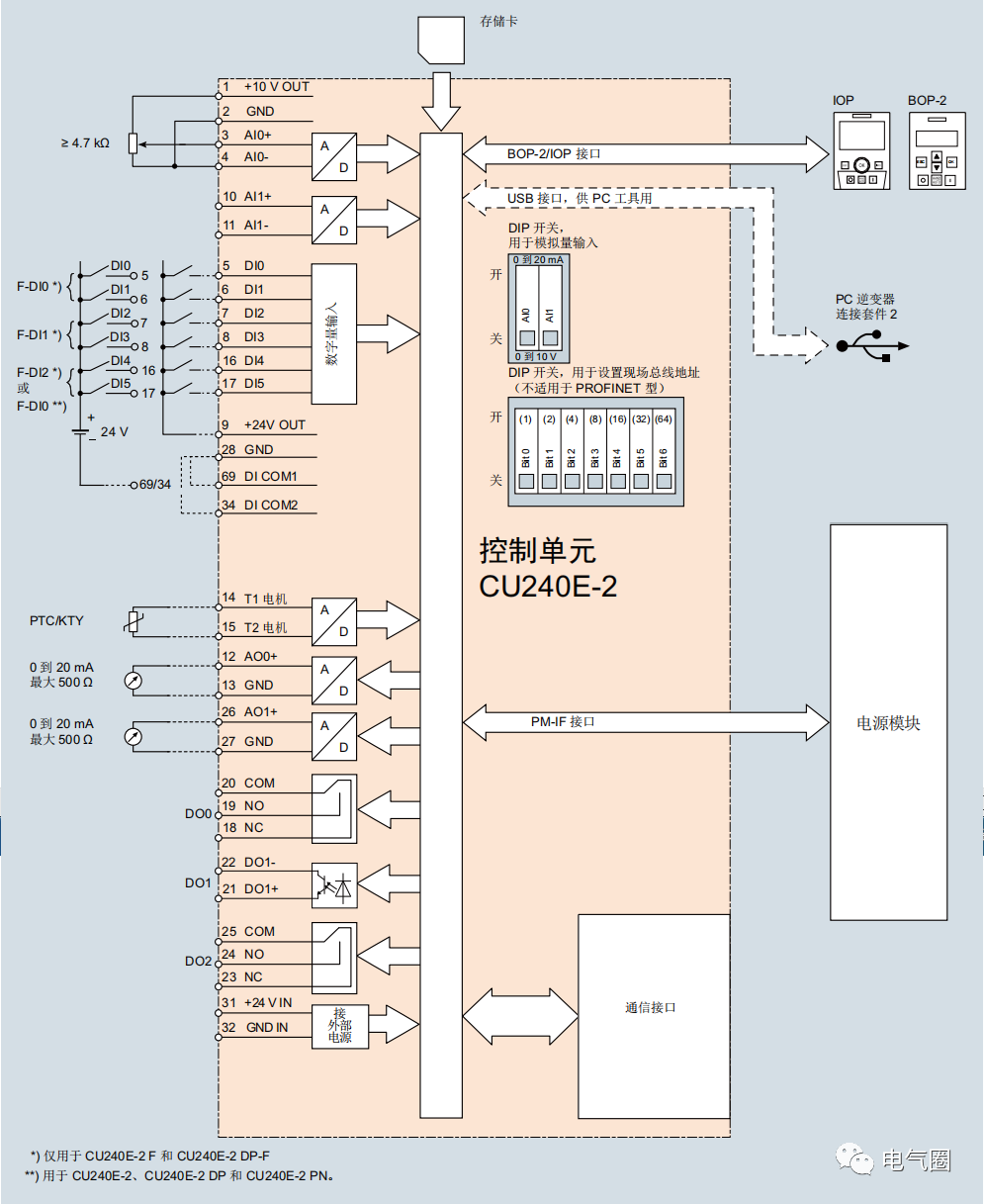

選擇變頻器的型號為西門子G120C，G120C變頻器是由功率模塊、控制單元和操作面板構成，本次控制單元選擇CU240E-2。在CU240E-2電路中，要讓9號端子輸出24V，則必須將28、69、34號3個端子兩兩接在一起，3（AI0+）、4（AI0-）號端子為變頻器的模擬量輸入端子，同時4號端子和2號端子相連接，注意模擬量輸入端子的正負極性，12（AO0+）、13（GND）號端子為變頻器的模擬量輸出端子。

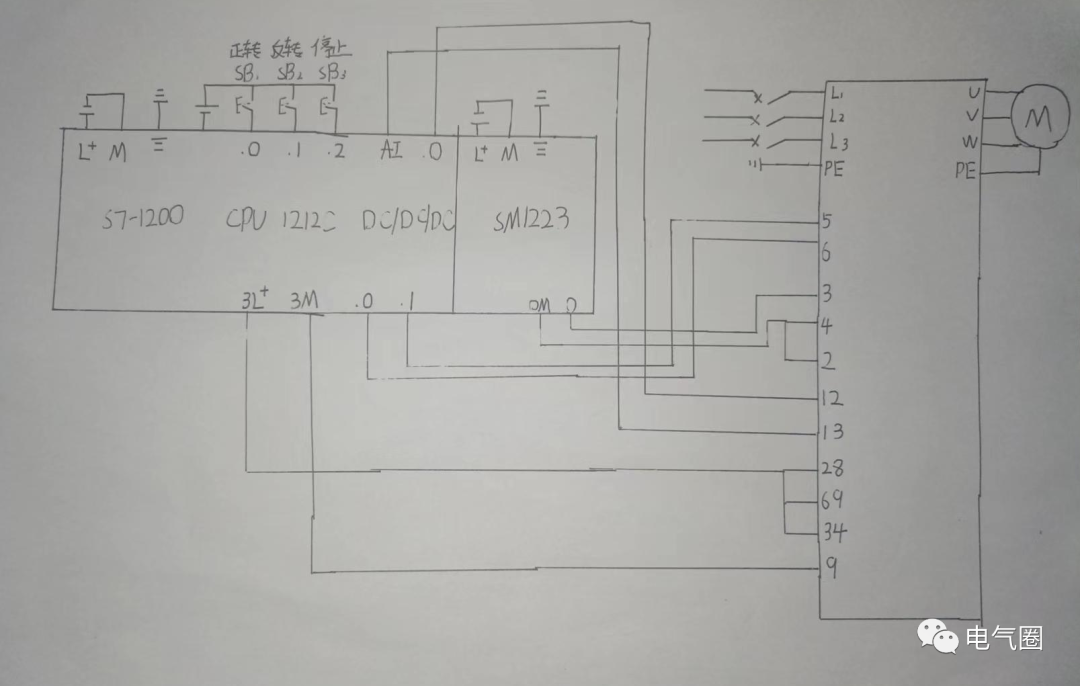

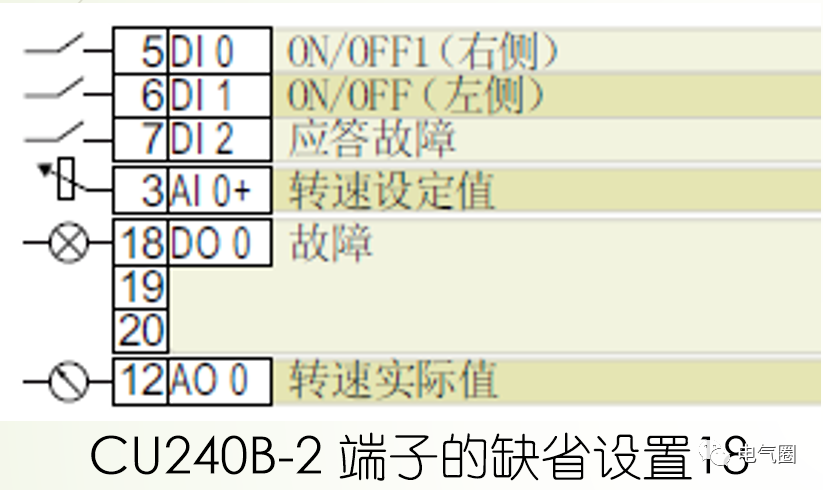

通過分析控制要求可知，PLC的DI個數為3，分別為正轉啟動按鈕、反轉啟動按鈕和停止按鈕，三個按鈕均選擇常開觸點，對應地址分別為I0.0、I0.1、I0.2，將PLC模擬量輸入端子與G120C變頻器模擬量輸出端子相連接，將PLC模擬量輸出端子與G120C變頻器模擬量輸入端子相連接。G120C變頻器采用宏定義18實現模擬量控制實現電動機正反轉控制，需要用到控制電路5、6、3、4、12、13號端子，其中，5、6號端子分別對應PLC輸出Q0.0、Q0.1。PLC的DQ輸出端子3L+、3M分別與變頻器的9、28號端子相連接，PLC和變頻器的外部接線圖如下圖所示。

三、變頻器參數設置

首先，根據被控電動機的銘牌參數對變頻器進行快速調試，本項目用到了變頻器的模擬量輸入端子和模擬量輸出端子。對模擬量輸入AI端子進行設置，確定模擬量輸入類型。設置模擬量輸入AI端子的類型，需要將AI類型的撥碼開關撥至正確的位置，撥至I測為電流型模擬量，撥至U測為電壓型模擬量。

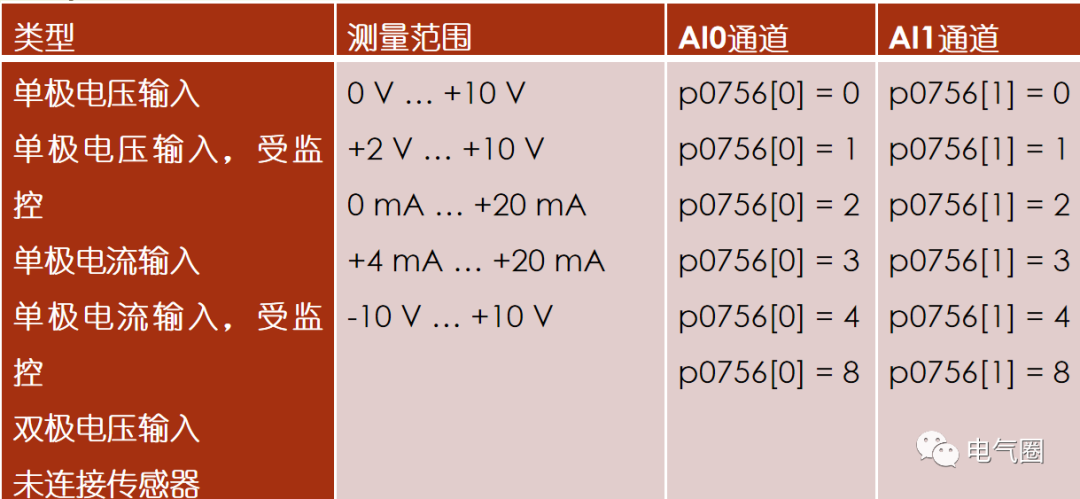

設置模擬量輸入類型，根據下表對應參數p756[0]進行設置。本項目采用0~+10V，則需要將P756[0]設置為0。

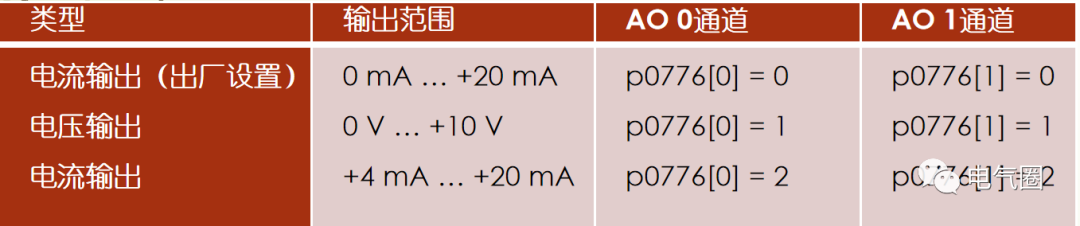

對模擬量輸出AO端子進行設置，首先確定模擬量輸出類型，然后在確定模擬量輸出AO端子功能。設置模擬量輸出類型，按照下表對參數p0776[0]進行設置。本項目模擬量輸出類型為0~+10V電壓信號，所以設置p0776[0]為1。

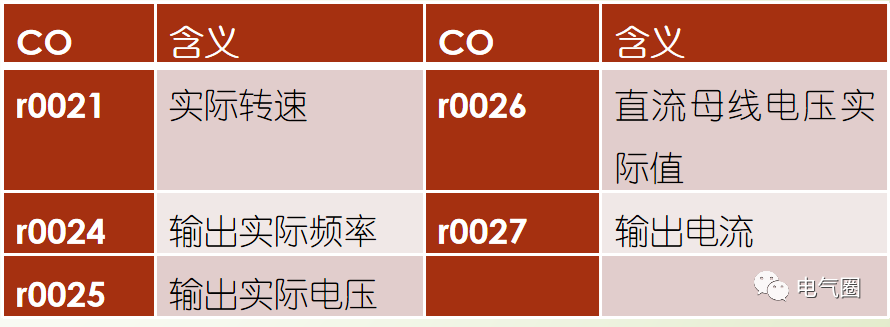

確定模擬量輸出端子功能，本項目需要將變頻器的實際轉速在觸摸屏上進行顯示。需要將模擬輸出AO的參數p0771與模擬量互聯輸出參數CO相連。部分模擬量互聯輸出參數CO的含義如下表所示。要實現模擬量輸出AO0輸出變頻器的電壓信號表示實際轉速，所以將p0771設置為r0021。

通過上述分析變頻器參數設置過程如下

P10=1 P15=18 P756=0 P771=21 P776=1 P10=0

四、PLC程序設計

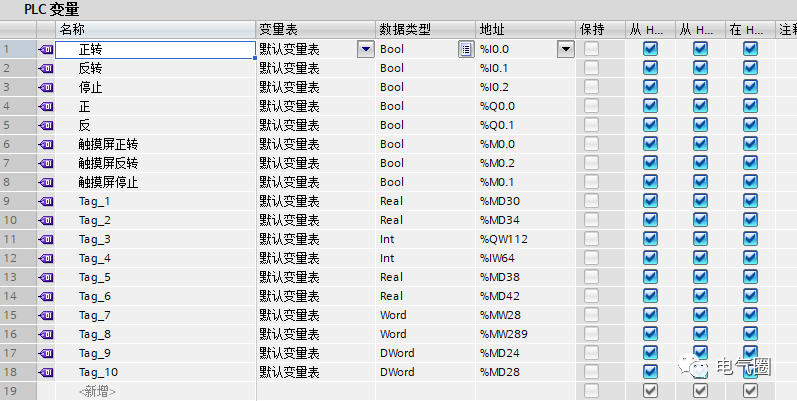

PLC的I/O變量表如下圖所示。

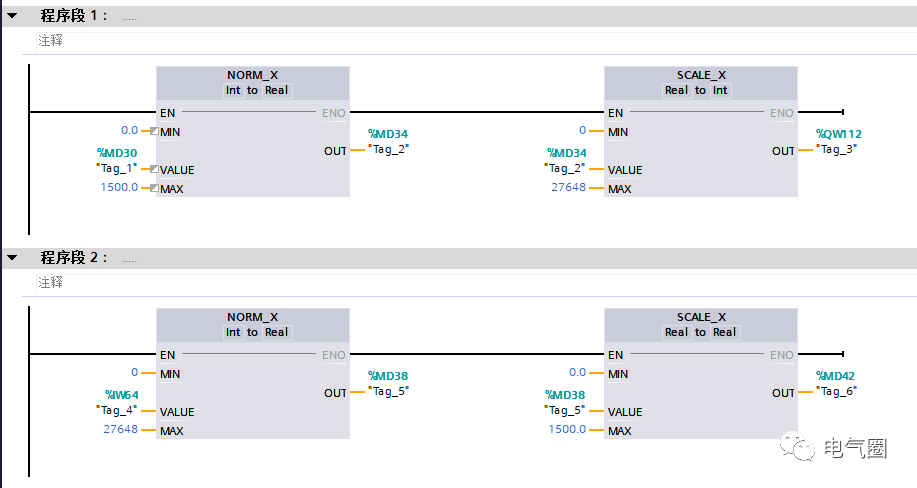

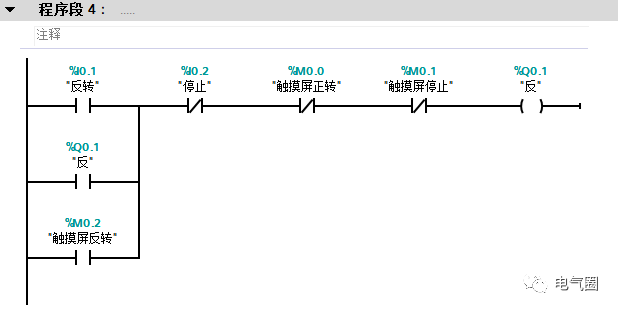

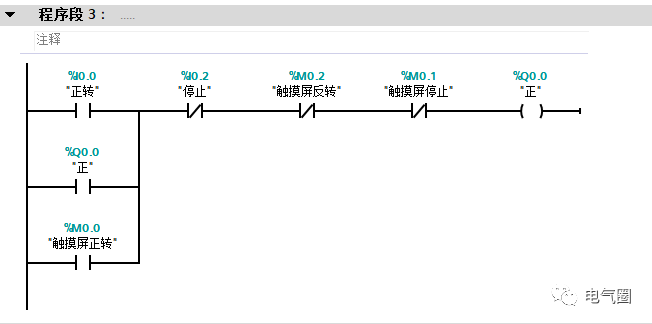

PLC程序如下所示

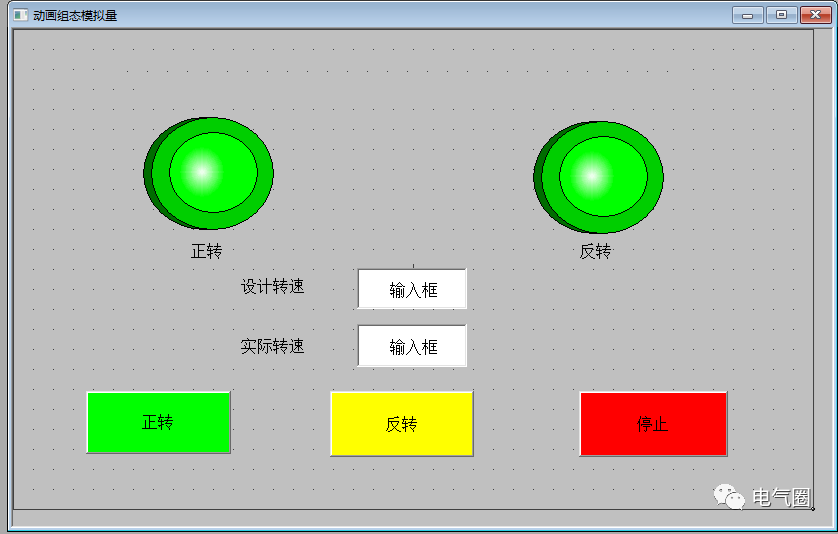

五、MCGS組態界面設計

六、運行結果

通過觸摸屏設置轉速，然后按下正轉啟動按鈕，變頻器啟動控制電動機運行到設定轉速，觸摸屏上顯示實際轉速，與此同時正轉指示燈變亮；然后按下反轉啟動按鈕，反轉指示燈變亮，變頻器控制電動機開始下降知道變成負的設置轉速。最后按下啟動按鈕變頻器停止運行，電動機停止運行。
