第26章

DAC——輸出正弦波

26.1

DAC簡介

DAC為數字/模擬轉換模塊，它的作用就是把輸入的數字編碼，轉換成對應的模擬電壓輸出，它的功能與ADC相反。在常見的數字信號系統中，大部分傳感器信號被轉化成電壓信號，而ADC把電壓模擬信號轉換成易于計算機存儲、處理的數字編碼，由計算機處理完成后，再由DAC輸出電壓模擬信號，該電壓模擬信號常常用來驅動某些執行器件，使人類易于感知。如音頻信號的采集及還原就是這樣一個過程。

RA6M5和RA4M2具有片上DAC外設，總共有兩路DAC輸出通道，每路的分辨率可配置為12位，這兩個通道之間互不影響，每個通道都可以使用ELC功能可外部觸發或者進行與ADC單元1的同步轉換。RA2L1僅有一路DAC輸出通道，分辨率也為12位。

DAC模塊特性

RA6M5和RA4M2的DAC外設模塊是完全一樣的，沒有什么區別；

而RA2L1的DAC外設模塊有些許不同。

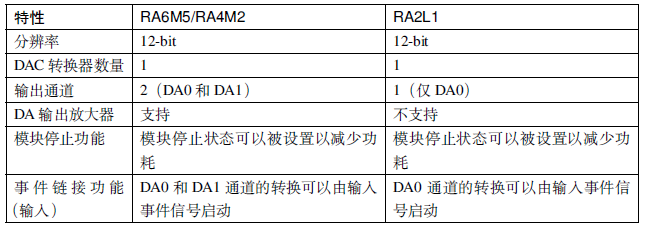

它們的DAC模塊特性如下表所示：

表1：RA6M5/RA4M2/RA2L1的DAC特性

點擊可查看大圖

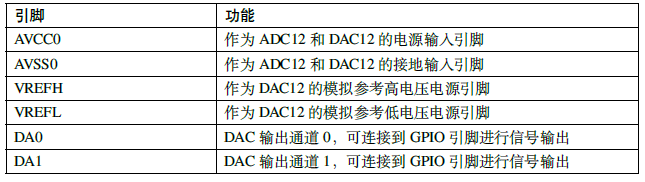

DAC的相關引腳或信號及其功能用途如下表所示：

表2：DAC相關引腳或信號及其功能

點擊可查看大圖

26.2

DAC的結構框圖

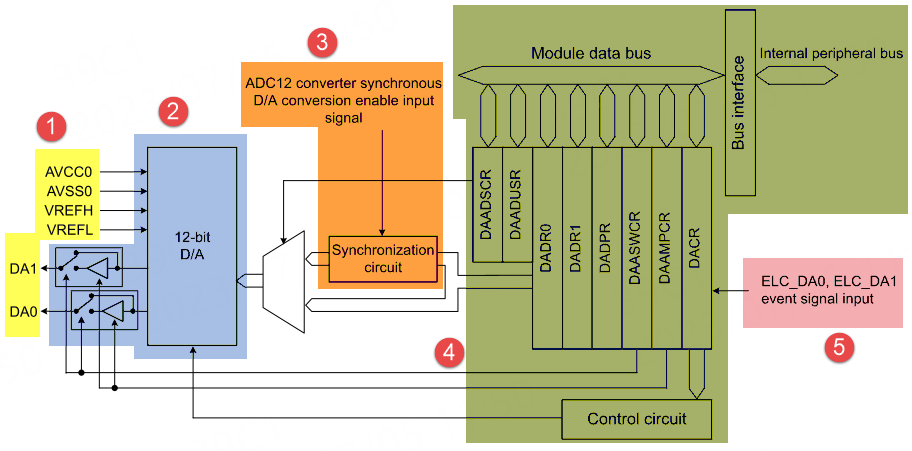

RA6M5與RA4M2的DAC模塊是一樣的，而RA2L1的DAC模塊結構比RA6M5和RA4M2的更加簡單。因此，下面我們就來講解它們的DAC模塊框圖。

點擊可查看大圖

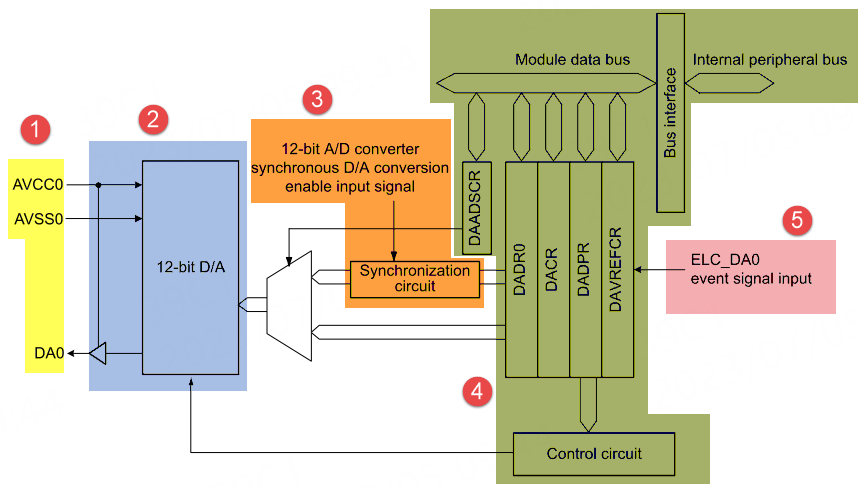

RA2L1的DAC模塊框圖如下圖所示：

點擊可查看大圖

以上框圖中的“12-bit D/A”是核心部件，幾乎所有的結構都是圍繞著這個12bit的D/A轉換器進行工作的。

26.2.1

DAC模塊相關引腳

見圖中標注①處。

26.2.1.1

電源相關引腳

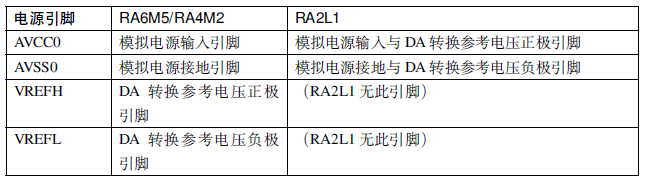

RA6M5和RA4M2的DAC模塊的電源引腳分為模塊供電引腳和DA轉換參考電源引腳；而RA2L1的DAC模塊的電源引腳其實沒有區分，模塊供電引腳和DA轉換參考電源引腳是共用相同的引腳。如下表所示。

表3：電源相關引腳

注

RA6M5和RA4M2的DAC模塊VREFH/VREFL引腳其實也是ADC Unit 1的參考電源引腳。因此，RA6M5和RA4M2的DAC模塊與ADC Unit 1是共用電源的。而這會造成一些問題，比如當D/A轉換器啟動時，DAC模塊會產生浪涌電流，產生的浪涌電流會對ADC Unit 1的操作造成干擾。對此也有解決辦法，也就是讓D/A和A/D轉換器進行同步轉換。

可通過以下方法減少DAC和ADC模塊之間的干擾：

? 同步D/A轉換控制，使D/A轉換數據的更新時間由ADC12（uint1）輸入信號同步

? 通過合理的控制DAC12的啟動信號來減少干擾對D/A轉換精度的影響

26.2.1.2

模擬轉換輸出引腳

DA0和DA1，這是DAC輸出通道0和輸出通道1的信號，它們可以連接到實際的物理IO引腳進行DA轉換后信號的輸出。

下面的表格展示了RA6M5/RA4M2/RA2L1的DA輸出通道與實際IO引腳可以進行的連接：

表4：DA輸出通道與實際IO引腳的連接

點擊可查看大圖

26.2.2

12位DA轉換器和輸出放大器

見圖中標注②處。

DA轉換器為12位的分辨率。

RA6M5和RA4M2的DAC輸出可以選擇使用輸出放大器，也可以旁路輸出放大器、不使用。而RA2L1不支持輸出放大器控制功能。

26.2.3

同步電路

見圖中標注③處。

同步電路：同步電路由D/A A/D轉換器同步使能輸入信號進行控制。

同步功能是指將DA12與ADC12（Unit 1）進行同步，這樣可以抑制兩者之間由于共用模擬電源而帶來的相互干擾。

26.2.4

總線、寄存器及控制電路

見圖中標注④處。

CPU通過總線訪問DAC模塊的寄存器，通過相應的寄存器配置來操作控制電路，最終控制12位的DA轉換器。

DAC數據寄存器：RA6M5和RA4M2的DAC模塊因?yàn)橛袃蓚€(gè)DA輸出通道，因此有兩個DAC數據寄存器（DADR0和DADR1）；而RA2L1的DAC模塊只有一個DA輸出通道，也只有一個DAC數據寄存器（DADR0）。

DAC數據寄存器：DADRn (n=0, 1)

DADRn寄存器是16位讀/寫寄存器，它存儲用于D/A轉換的數據。當開啟模擬輸出時DADRn中的值被轉換并輸出到模擬輸出引腳上。之后每當我們改變DADRn中的數值時，就可以改變輸出的模擬電壓。

寫入的12-bit數據可以進行右對齊或左對齊設置。右對齊時16位數據寄存器的低12位有效；左對齊時16位數據寄存器的高12位有效。因而雖然DADRn數據寄存器有16位數據，但是只用到了前12位（左對齊）或后12位（右對齊），其余的位沒有用到。

26.2.5

觸發源

見圖中標注⑤處。

我們可以設置軟件來觸發DAC、或者通過使用ELC 進行觸發、甚至我們還可以使用外部中斷進行觸發。最終我們的目的是為了使得DACR.DAOEn（n=0,1）位被置1，我們可以編寫相應的寄存器控制代碼以至于我們可以使用不同的方式進行觸發。

當設置DACR中的DAOEn位(n = 0,1)為1時，啟用DAC12并輸出轉換結果。當設置DACR中的DAOEn 位(n = 0,1)為0時，關閉DAC輸出轉換。

下面是使用軟件觸發方式來使能DAC的代碼：

左右滑動查看完整內容

/**
*@brief軟件使能并輸出電壓
*@param輸入DAC 模塊
*@retval無
*/
voidtrigger_dac(dac_ctrl_t * p_api_ctrl)
{
dac_instance_ctrl_t * p_ctrl = (dac_instance_ctrl_t *) p_api_ctrl;
p_ctrl->p_reg->DACR_b.DAOE0= 1U;//使能DAC 通道一使其輸出相應電壓
//p_ctrl->p_reg->DACR_b.DAOE1 = 1U; //使能DAC 通道二使其輸出相應電壓
}

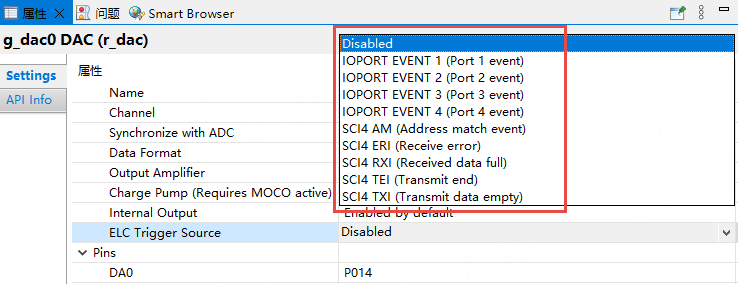

DA0和DA1通道的轉換除了可以通過軟件觸發以外，還可以由輸入事件信號觸發啟動。可供用戶設置的觸發源如下圖所示：

點擊可查看大圖
