對于我國的電力電子界來說，固態變壓器（SST）并非是一個全新的話題，在軌道交通、電網合環運行、大型超充站項目里都有過試點實踐。受限于高成本、功率器件參數選擇少、高頻變壓器散熱瓶頸，SST曾經的商業化之路面對的挑戰大于機遇。智算中心800V高壓直流供電系統概念的普及，和未來智能電網的電力潮流雙向流動，讓SST的商業價值獲得了前所未有的想象力。

隨著AI算力向MW級機架演進，傳統數據中心供電架構已經不堪重負，難以承載極端功率密度與能效要求。智算中心正從“算力堆砌”邁入“算電協同”的關鍵階段。在這一背景下，SST作為實現算力與電力高效耦合的核心硬件，受到越來越多的關注。業界普遍期待SST成為支撐智算中心極致能效的關鍵環節，SST的集裝箱化設計，也能滿足未來智算中心爆炸式擴容，大幅縮短基建周期，實現快速部署。

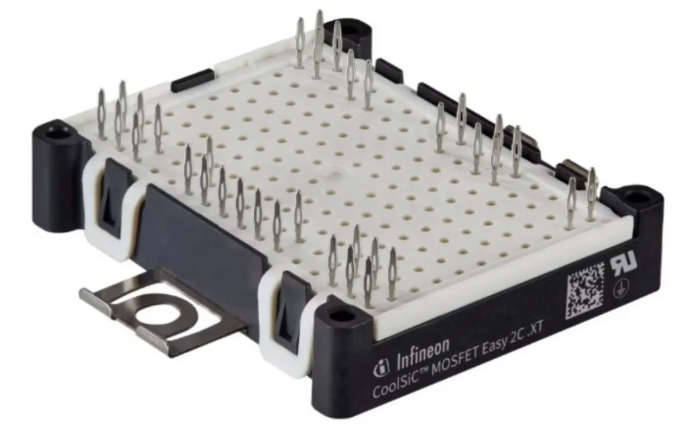

作為電力電子界的代表性功率半導體廠商，我們已經身臨其境地具身感受到市場對于SST的熱情。在和客戶的互動中，越來越多的提問和需求聚焦在SST，因此我們也為SST度身打造了EasyPack 2C系列SiC模塊，以同尺寸平臺化設計思路，全面覆蓋750V、1200V、2.3kV、3.3kV，為市場提供最完整的SiC解決方案。

今天就讓我們一起分析解讀來自客戶端兩大最經典的靈魂拷問：

Q1

英飛凌在 SiC 器件設計中，是如何在開關性能、耐壓冗余與長期可靠性三者之間做權衡與優化？

Q2

在SST的級聯設計里，SiC器件選型對于成本、功率密度、效率、系統可靠性上的平衡點在哪里？

第一個問題

在10、35kV SST應用中，功率半導體器件的確會面臨前所未有的三重挑戰：長期承受高電壓、高開關頻率應力、實實在在的可靠性。就好像初跑者，很難兼顧心率、配速、步幅。

盡管相比于IGBT，碳化硅（SiC）器件的確更適合高壓和高頻應用環境。然而，高壓、高頻、高可靠性這三者之間存在原理上的相互制約：追求開關性能的器件設計，往往需要犧牲一定的耐壓冗余或可靠性，而過度強調可靠性又可能限制開關性能的發揮。

1.SiC器件的耐壓能力很大程度上依賴于漂移區的厚度與摻雜濃度，而漂移區本身正是導通電阻的主要來源。高耐壓等級的SiC MOSFET往往需要更厚及更高電阻率的漂移區，從而增大了導通電阻，因此只有通過大幅增加芯片的有效導通面積（即并聯更多的電流單元），方能實現同等的導通能力（RDS(on)）。所以，提高耐壓的代價，是讓芯片面積增大，這會導致寄生電容增加，使得開關損耗上升、開關速度變慢。

2.耐壓冗余的提高也會影響器件的長期可靠。芯片越薄，就越能貼合封裝底板的形變，這樣功率循環耐受能力就越高，反之就越低。而耐壓越高，芯片則越厚，其在功率循環中耐受形變的能力就越差，從而導致功率循環老化加快。

3.高頻開關帶來的重復應力會加速器件的閾值電壓漂移，長期工作下來，會導致導通電阻（RDS(on)）增加，通流能力下降。高dv/dt也容易觸發器件誤導通，這些可靠性問題通常不會在短期測試中暴露，而是在長期運行中逐漸顯現。

在這些技術困境下，如何做到開關性能、耐壓與長期可靠的更好平衡，為智算中心打造一款能夠終結可靠性焦慮的SST？

這可能正是英飛凌早在20多年前就一腔孤勇地選擇溝槽柵技術的真正原因：既然碳化硅器件的核心價值，就是要面向更高壓和高頻應用場景，碳化硅設計思路的第一性原理，就是要找到一條行之有效、可商業化的技術路徑即溝槽柵技術，來實現這高頻、高壓、高可靠之不可能三角形，為市場提供真正可信賴的技術革命。

1.傳統的碳化硅平面柵技術，結構、工藝相對簡單，制造成本和進入成本相對低，是大部分碳化硅廠商首先的入門技術路徑。相形之下，溝槽柵技術卻正是那個“難且正確的決定”：

溝槽柵技術可以將溝道做得更密集，從而在更小的芯片面積上實現同樣的導通能力。這意味著更小的寄生電容和更快的開關速度。

溝槽柵結構可以采用更厚的柵氧層，在高電壓下提供更好的柵極可靠性。

2.針對高頻動態開關容易引起柵極氧化層閾值漂移的問題，英飛凌積累了詳細的經驗?zāi)Ｐ停龅娇深A(yù)測可控制：能夠精準預測不同應用場景下閾值漂移引起的導通電阻變化幅度，從而為客戶的柵極驅動設計、裕量預留提供明確指導。此外英飛凌也積極攜手行業進步，推動JEDEC發布了專屬可靠性指南及標準認證流程GSS（門極開關應力測試）。

3.英飛凌將碳化硅器件的閾值電壓設計得較高。這種設計有助于抑制因高dv/dt帶來的誤導通。優化的終端設計，能耐受數百V/ns的dv/dt沖擊，相關性能已經通過DRB（動態反偏應力）測試驗證。

4.此外，英飛凌還建立了完善的可靠性驗證體系，確保器件在長期運行中的魯棒性和長壽命。在封裝層面，EasyPack 2C系列SiC模塊采用了.XT擴散焊接技術，在芯片與DCB之間形成更可靠的連接，其功率循環壽命是普通模塊的22倍。

SST設計就像跑步新手：想提速（高頻）、大步幅（高壓），心率（可靠性）就爆表。英飛凌溝槽柵SiC器件的作用，就是幫你找到那個‘配速合理、心率可控’的平衡點。

第二個問題

SST如何選擇碳化硅參數，在成本、功率密度、效率和系統可靠性之間進行最佳系統級平衡？

從系統級設計角度來看，SST的工程實現不僅僅是功率器件的選型問題，還涉及級聯數量、系統成本、控制復雜度和散熱能力等多方面的權衡。級聯數量越多，輸入電流的諧波畸變率（THDi）越小，輸出側800V交錯并聯也可以降低濾波電容數量，但系統復雜度、體積和成本也會相應上升。相反，子功率單元越少，系統成本越低，控制越簡單，可靠性也越高。

例如，在35kV 10MW的SST中，每一相使用1.2kV器件需要約40個子功率單元，而使用2.3kV器件僅需20個，3.3kV器件則可進一步減少到15個。三電平比兩電平更復雜難控制，但可以進一步減少級聯單元數量，使用2.3kV器件實現三電平僅需11個子功率單元，3.3kV器件三電平則可進一步減少到8個，不僅大幅提升了功率密度，還能在一定程度上降低系統總成本。

值得注意的是，更高電壓的器件也會帶來全新的設計挑戰。例如，3.3kV器件SiC芯片面積更大，開關損耗更高，需要更復雜的驅動電路、更高的絕緣距離和電氣間隙設計。雖然功率單元數量減少，但每個單元需要更優的散熱能力，散熱器的尺寸也相應增大。同時，母線電壓的提高意味著串聯電容數量增加，PCB布局需要進一步優化。中高頻變壓器方面，3.3kV相比2.3kV在匝間絕緣、層間絕緣和局部放電方面面臨更大的挑戰。此外，中高頻變壓器的散熱能力也受到繞組環氧塑封（更好絕緣性能）的限制，散熱成為限制功率密度的主要瓶頸之一。

為SST選擇SiC，可能并沒有絕對的最佳，只有最適合自己的方案選擇，需要因地制宜、因材施教，結合細分場景、功率顆粒度、自家控制算法優勢，在成本、功率密度、效率和系統可靠性之間進行系統級平衡。英飛凌1200V SiC分立器件、EasyPack 2C系列1200V、2.3kV SiC模塊（可送樣），可以為SST提供全平臺可擴展的成熟可靠技術方案。面向未來，750V、3.3kV EasyPack 2C也將陸續問世。

當下SST在AI數據中心的應用探索，這僅僅只是一個開始。相信在市場的技術迭代浪潮中，SST即將面臨快速的技術升級和對碳化硅功率半導體的新需求。這將是廠商和用戶深度協同的技術創新之旅，英飛凌也希望自身可以從產品的輸出者，轉變?yōu)橄到y(tǒng)創新的融入者、賦能者、合作同行者，成為首選的零碳技術創新伙伴。

作為半導體行業的老兵，英飛凌經歷了多輪潮起潮落的經濟周期性波動，我們深知，來得快的商業機會去的也快，唯有深耕自己的產品價值企業價值、堅持長期主義，才能穿越周期。我們期待在取得商業成功之余，可以為所在的行業注入創新的價值，在算電協同的時代背景下，英飛凌創新的溝槽柵碳化硅技術可以成為SST實現高效、可靠、經濟運行的理想選擇，助力智算中心實現值得信賴的技術革命、成就可持續發展的社會。
